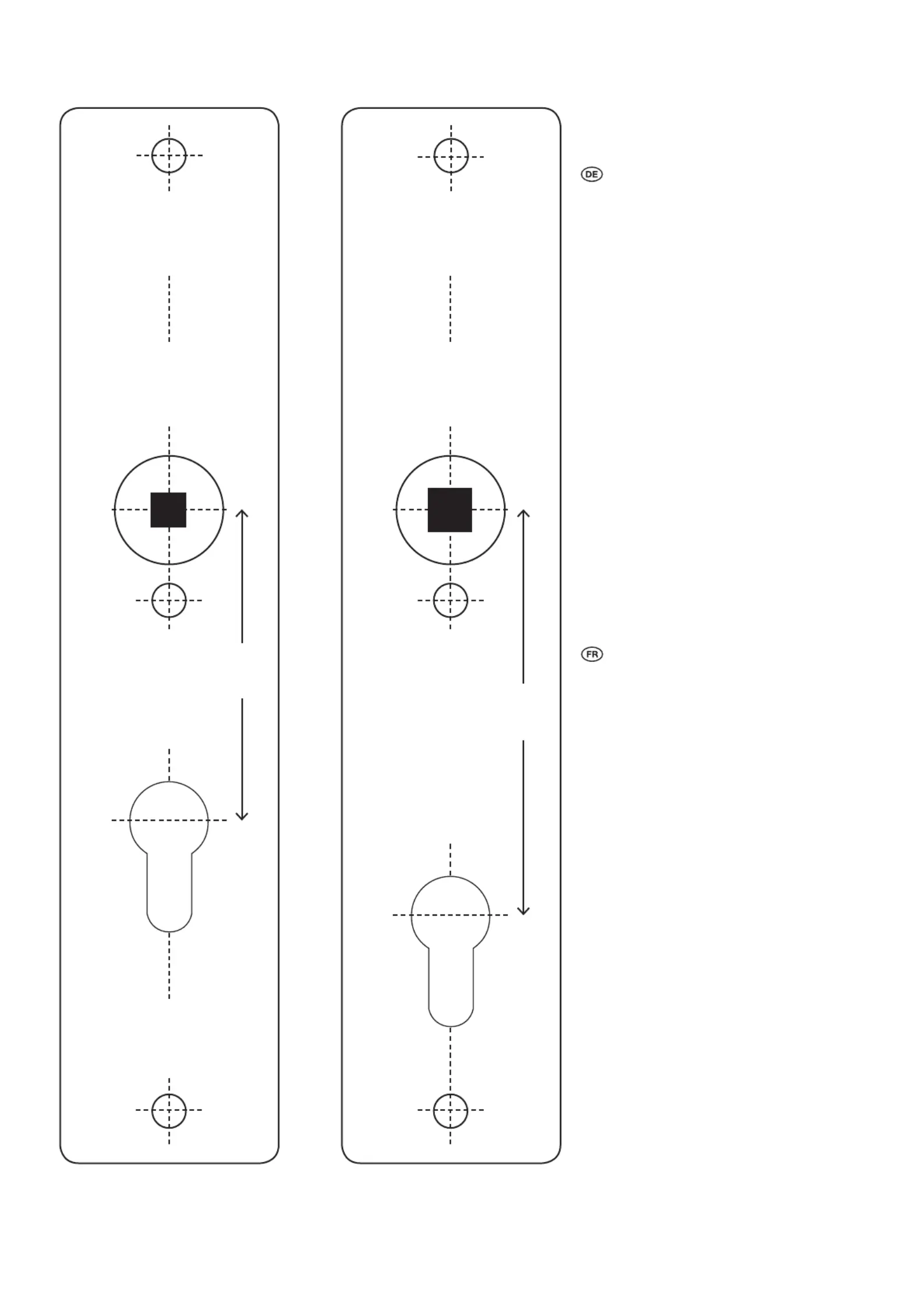

Schablone und Montageanleitung
für die Befestigung des
ABUS Schutzbeschlages 0500 / 0600
1. Zylinder in das Einsteckschloss einsetzen. Den
Wechselsti durch den vierkantigen Schlossdurch-
lass schieben. Schablone an der anderen Türseite
auf den durchstehenden Sti aufstecken.
2. Mittelpunkte der Bohrmarkierungen A, B, C
entsprechend der Nockenanzahl am Türblatt
markieren.
3. Den gesamten Vorgang für die andere Türseite
wiederholen.
4. Zylinder und Einsteckschloss ausbauen. An den
markierten Stellen beidseitig bis in den Schloss-
kasten bohren. Bohrerstärke auf Nockendurch-
messer abstimmen!
5. Einsteckschloss und Zylinder einbauen, Knopf-
schild von der Türaußenseite an die Tür drücken.
Von der anderen Türseite das Innenschild und
das Knopfschild mit den beigefügten Schrauben
befestigen. Gri-Lochteil aufstecken und Innen-
sechskantschraube fest anziehen.
Schablone und Montageanleitung
für die Befestigung des
ABUS Schutzbeschlages 0500 / 0600
1. Zylinder in das Einsteckschloss einsetzen. Den
Wechselsti durch den vierkantigen Schlossdurch-
lass schieben. Schablone an der anderen Türseite
auf den durchstehenden Sti aufstecken.
2. Mittelpunkte der Bohrmarkierungen A, B, C
entsprechend der Nockenanzahl am Türblatt
markieren.
3. Den gesamten Vorgang für die andere Türseite
wiederholen.
4. Zylinder und Einsteckschloss ausbauen. An den
markierten Stellen beidseitig bis in den Schloss-
kasten bohren. Bohrerstärke auf Nockendurch-
messer abstimmen!
5. Einsteckschloss und Zylinder einbauen, Knopf-
schild von der Türaußenseite an die Tür drücken.
Von der anderen Türseite das Innenschild und
das Knopfschild mit den beigefügten Schrauben
befestigen. Gri-Lochteil aufstecken und Innen-
sechskantschraube fest anziehen.
ABUS 0500ABUS 0600
A
B
C
72 mm
A
B
C
92 mm
