Seite 1/4
acv Auto Communications Fon (02431) 9645 – 0 -Art. Nr.: 42svw004
Vertriebsgesellschaft mbH – 6 8 Fax (02431) 9645 55 Stand: 0 /201
Straßburger Mail: Allee 10- 12 support@acvgmbh.de Revision: 1
41812 Erkelenz 1Web: www.acvgmbh.de Seite: /4

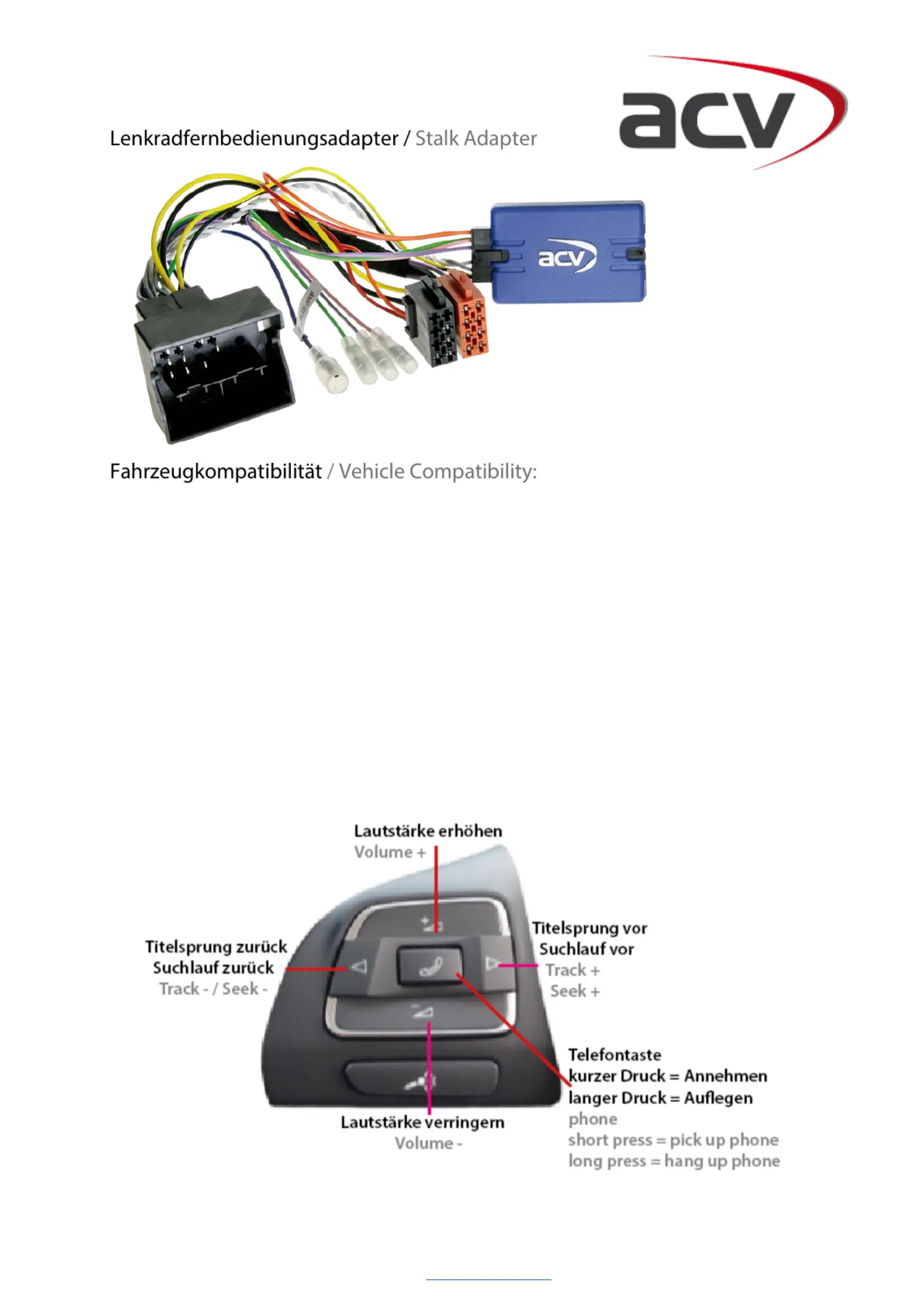

Artikelnummer / Part No.:
42svw004 4-0/ 42svw00
CAN- 510Bus Quadlock RCD / RNS mit / with DYNAUDIO Soundsystem
VW Passat ( B6 B7 3C / / /3C36 ) 2005 - 2015
VW Golf V / VI ( ) 2003 - 2013
VW Touran (1T ) 2003 - 2015
VW Jetta ( V / VI ) 2005 - 2015
VW Tiguan ( 5N ) 2007 - 2015
VW Scirocco 2008 - 2015 ( Typ 13 )
Vorgehensweise / Procedure:
Bitte beachten Sie die Reihenfolge ! / Please follow the sequence !

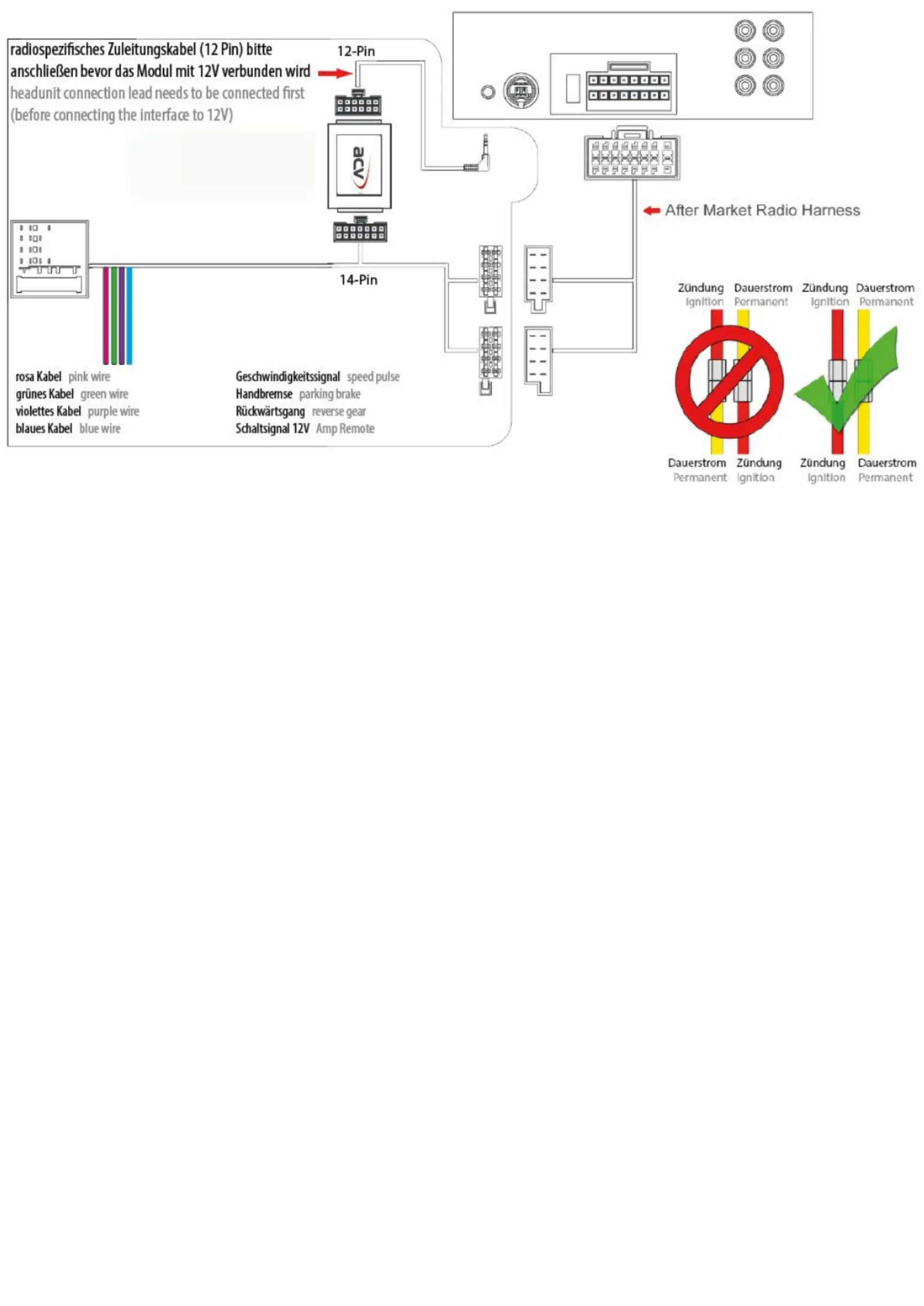

1. Demontieren Sie das vorhandene Radio / Demount the present radio
2. Stecken Sie das radiospezifische Kabel/Lead (12 Pin Microfit) in das ACV Modul und
verbinden Sie das andere Ende mit dem Nachrüstradio: Dieses ist entweder als 3,5mm
Klinkenstecker ausgeführt oder aber einfach als lose(s) Kabel mit offenen Enden. Bitte
prüfen Sie zusätzlich die Anleitung Ihres Nachrüstradios um weitere Informationen zum
Anschluss zu erhalten! Connect the radio specific lead (12 Pin microfit) to the ACV interface
and link the other end to the retrofitting radio: This may be a 3.5mm jack plug or a wire
input depending upon the head unit brand being fitted. Please see the head unit
installation manual for further information on where to connect.
3. Schließen Sie den fahrzeugspezifischen Stecker des Kabelsatzes (Quadlock) an den
Fahrzeugstecker / Connect the jack of the interface harness on vehicle side to the jack of
the vehicle.
4. Koppeln Sie den radioseitigen Stecker des Kabelsatzes (ISO) mit der ISO Buchse des
Nachrüstradios / Link the jack of the interface harness on radio side (ISO) with the ISO
socket of the retrofitting radio.
5. Verbinden Sie den 14 Pin Microfit Stecker mit dem ACV Modul / - Connect the 14-Pin
microfit jack to the ACV interface.
Bitte beachten: Sollte ihr Fahrzeug ab Werk mit einer OEM Freisprecheinrichtung - -Bluetooth
ausgestattet sein, entfernen Sie bitte die Sicherung für die Bluetooth- Freisprecheinrichtung
aus dem Sicherungskasten! / Please note: If vehicle is equipped with OEM Bluetooth kit
please disconnect the fuse for the Bluetooth from the fuse board!-HandsFree
Information: Dieser Adapter liest verschiedene Signale aus dem Datenbus des Fahrzeuges
aus und stellt diese zur weiteren Nutzung zur Verfügung. Um das jeweilige Signal zu
nutzen, verbinden Sie einfach die jeweiligen Kabel Kabelfarben können unter Umständen (
abweichen) :
Geschwindigkeitssignal – pinkes Kabel
Handbremse – grünes Kabel
Rückwärtsgangsignal – lila / weißes Kabel
12V-Endstufeneinschaltsignal – blau/weißes Kabel
Bitte beachten: Wir empfehlen die Nutzung eines Arbeitsstromrelais sobald ein
Verbraucher (wie zum Beispiel eine elektronische Komponente) an einen der
bereitgestellten Ausgänge zum Zwecke der Stromversorgung angeschlossen wird.
Information: This adapter extracts various signals from the vehicles data bus system and
provides those signals for further use may potentially differ) (wire colors :
speed signal – pink wire
hand brake – green wire
reverse signal purple / white wire–
amp remote input – blue/white wire
Please note: We recommend the usage of a working current relay when connecting a
device (e.g. a rear view camera) to one of the provided outputs - for power supply
Beibehaltung der Telefontaste: Dieser Adapter ermöglicht es, auf die Funktion der
Telefontaste zuzugreifen. Hierfür müssen jedoch folgende Bedingungen erfüllt sein:
Das Nachrüstradio muss die Funktion der Telefonannahme unterstützen, dies ist nicht bei
allen Modellen gegeben und muss demnach ausprobiert werden. Die Geräte der meisten
Markenhersteller sowie chinesischen Fabrikate funktionieren häufig, aber nicht zwingend!
Teils muss eine solche Funktion auch erst im Hauptmenü des jeweiligen Gerätes aktiviert
werden. Bitte beachten sie die Bedienungsanleitung Ihrer nachgerüsteten Radioeinheit.
D ie Telefonfunktion / ein Telefonmodul muss bereits im Fahrzeug vorhanden bzw.
programmiert sein. War das Fahrzeug nicht bereits vorher schon ab Werk mit einem
Telefonmodul ausgestattet, wird die Telefontaste voraussichtlich außer Funktion sein. In
diesem Fall wenden Sie sich bitte an den Support.
Bitte beachten: Sollte ihr Fahrzeug ab Werk mit einer OEM-Bluetooth- -Freisprech
einrichtung ausgestattet sein, entfernen Sie bitte die Sicherung für die Bluetooth-
Freisprecheinrichtung aus dem Sicherungskasten!
Produktspezifikationen
| Marke: | ACV |
| Kategorie: | Nicht kategorisiert |
| Modell: | 42svw004 |
| Produkttyp: | Verkabelungs-Set |
| Produktfarbe: | Mehrfarbig |
| Drahtlänge: | - mm |
