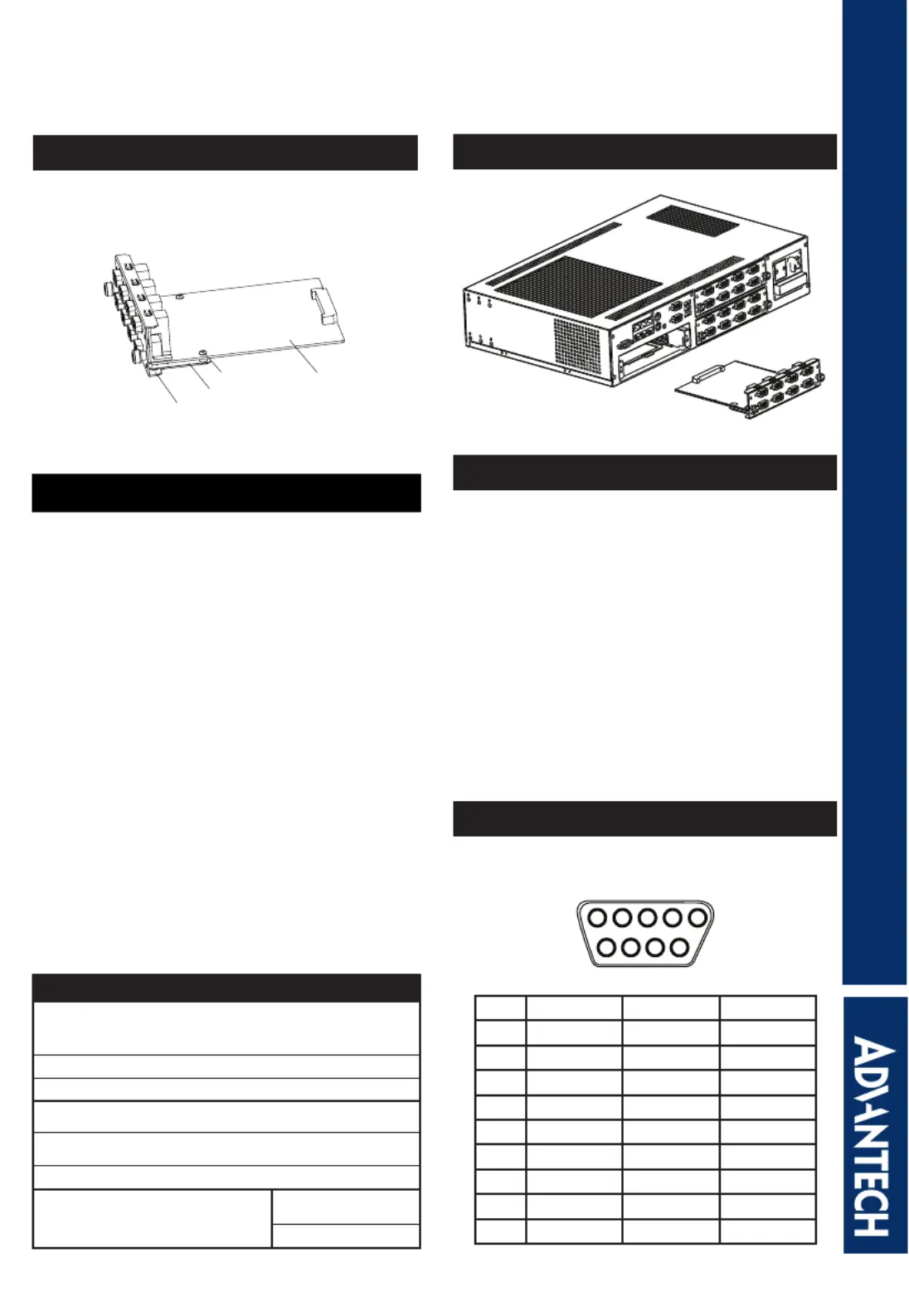

STARTUP MANUAL
1 Startup Manual
ECU-P1618D/1628D
8-port RS-232/422/485 with and without port-to-port Isolation for UNO-4673A/4683 and ECU-4784
Packing List
Before installation, make sure that you have the ECU-
P1618D/1628D suit which includes the card and panel
as below.
Diagram
i ationOverview
ECU-P1618D/1628D are 8 serial ports cards, with the
following specifications::
8-port RS-232/422/485
Automatic RS-485 data flow control
2,000 V
DC
Isolation Protection (ECU-P1628D)
IRQ: All use the same IRQ assigned by PCI Bus
Data bits: 5, 6, 7, 8
Stop bits: 1, 1.5, 2
Parity: None, Even, Odd
Baud-rate (bps):
–RS-232: 50~115.2 k
–RS-422/485: 50~921.6 k
Transmission Distance: 1000 m (RS-422/485)
Data Signals:
–RS-232: DCD,RxD,TxD,DTR,GND,DSR,RTS
,CTS,RI
–RS-485: Data+, Data-, GND
–RS-422: Tx+, Tx-, Rx+, Rx-, GND
Installation
The ECU-P1618D/1628D are expansion cards for
the UNO-4673A/4683 and ECU-4784 which has 3
expansion slots, the ECU-P1618D/1628D can be
plugged into any of the 3 slots in the UNO-4673A/4683
and ECU-4784. Follow these steps to integrate into the
UNO-4673A/4683 and ECU-4784:
Select one of the slots: unscrew the two screws on
the blank panel of the slot then remove the blanking
plate.
Plug the ECU-P1618D/1628D into the selected slot
of the UNO-4673A/4683 and ECU-4784 carefully
and fix it by the two screws on the panel.
Notes
For more information on this and other Advantech
products, please visit our websites at:
http://www.advantech.com
http://www.advantech.com/eAutomation
For technical support and service:
http://www.advantech.com.tw/eservice
This manual is for ECU-P1618D/1628D
Part No: 2003SP0500 1st Edition
April 2016
Bracket panel
Insulation mylar
Screw
Plug in card
If anything is missing or damaged, contact your
distributor or sales representative immediately.
1 2 3 4 5
6789
Pin RS-232 RS-422 RS-485
1 DCD TX- Data-
2 RxD TX+ Data+
3 TxD RX+
4 DTR RX-
5 GND GND GND
6 DSR
7 RTS
8 CTS
9 RI
ECU-P1618D/1628D serial ports COM1~COM8
Pin Assignment
