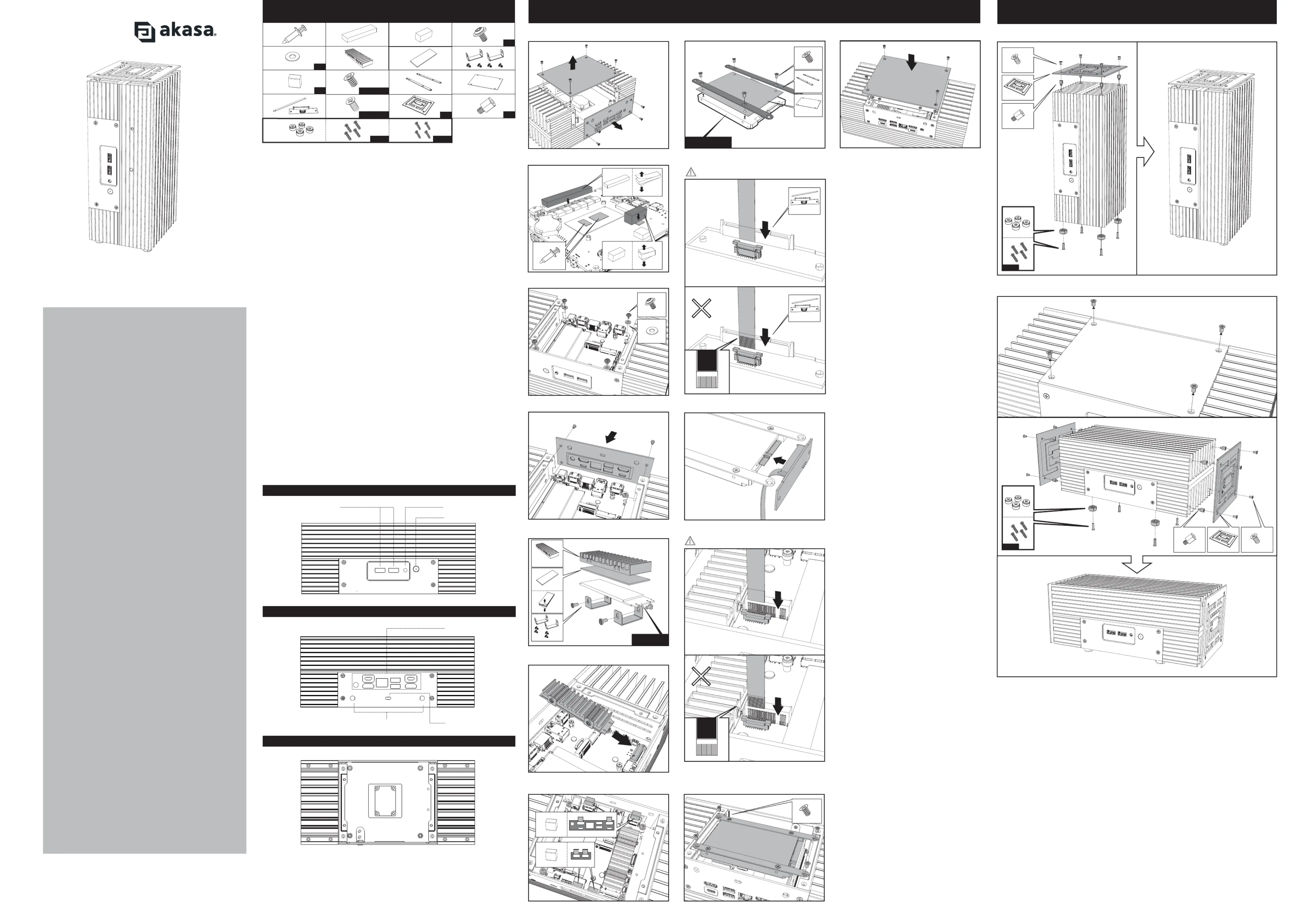

User Manual

Product Code: A-NUC87-A1B / A-NUC87-M1B

Installation

2

1

3

󰮵

󰮶

Front panel layout

4

󰮺

󰮺

7

Internal Layout

Rear Panel Layout

Front Panel Layout

USB 3.2 Gen 2 ports

Power switch

Headphone / Microphone

Internal layout

Rear I/O opening

Kensington lock hole

Antenna fitting holes

󱤨

󱤩

󱤩

󱤩

󱤪󱤪

󱤪󱤪

󱤩

󱤨Aluminium heatsink for heat transfer

󱤩M/B mounting standoffs

󱤪2.5” HDD / SSD mounting holes

13

12

󰮻

5140267403 V2

2022/12

Case Feet Installation

OR

󱤎

󱤏

󰮿

󰯀

󰯁

󰯂

󰯁

󰮿

󰯀

black

󱤎

󱤐

󰯂

silver

󰮷

󰮹

󰮸

5

GB

󰮲󰮳󰮴󰮵󰮶󰮷 Thermal compound Thermal gap filler Screws for motherboard (M3) Washer M.2 SSD heatsink

󰮸󰮹󰮺󰮻 Thermal gap filler (for M.2 SSD) Clips/Screws EMI gasket 2.5” HDD/SSD screws (M3)

󰮼󰮽󰮾󰮿󰯀󰯁 2.5” HDD/SSD mounting bracket HDD protective film SATA adapter cable Screws End coverStandoffs

󰯂Case feet Screws (6-32) Screws (M3)󱤎󱤏󱤐

FR

󰮲󰮳󰮴󰮵󰮶󰮷 Composé thermique Pâte thermique vis pour carte mère (M3) Rondelle Dissipateur SSD M.2

󰮸󰮹󰮺󰮻 Pâte thermique (pour M.2 SSD) Clips / Vis Joint de blindage EMI Vis de disque dur / SSD 2,5” (M3)

󰮼󰮽󰮾 Support de fixation de disque dur / SSD 2,5” Film protecteur de disque dur Câble adaptateur SATA

󰮿󰯀󰯁󰯂 Vis CouvercleStud pied de boîtier Screws (6-32) Screws (M3) 󱤎󱤏󱤐

DE

󰮲󰮳󰮴󰮵󰮶 Wärmeleitpaste Thermaler Lückenfüller Schrauben für das Motherboard (M3) scheiben

󰮷󰮸󰮹󰮺 M.2 SSD-Kühlkörper Thermaler Lückenfüller (für M.2 SSD) Clips / Schrauben EMI-Dichtung

󰮻󰮼󰮽󰮾 2.5” HDD/SSD Schrauben (M3) 2,5” HDD/SSD-Befestigungsbügel HDD-Schutzfilm SATA-Adapterkabel

󰮿󰯀󰯁󰯂Schrauben Obere AbdeckungStud Gehäusefüße Schrauben (6-32) Schrauben (M3)󱤎󱤏󱤐

PT

󰮲󰮳󰮴󰮵󰮶󰮷 Pasta térmica Película térmica parafusos para placa-mãe (M3) Arruela M.2 dissipador de calor SSD

󰮸󰮹󰮺󰮻 Película térmica (para M.2 SSD) Clipes / Parafusos Junta EMI Parafusos para HD e SSD (M3)

󰮼󰮽󰮾 suporte de fixação para HD e SSD película protetora para o HD Cable adaptador SATA

󰮿󰯀󰯁󰯂Parafusos Acabamento LateralEspaçador fixação do gabinete Parafusos (6-32) Parafusos (M3)󱤎󱤏󱤐

ES

󰮲󰮳󰮴󰮵󰮶 Compuesto térmico Relleno térmico tornillos para la placa base (M3) Arandela

󰮷󰮸󰮹󰮺 Disipador de calor M.2 SSD Relleno térmico (para M.2 SSD) Clips / Tornillos Junta EMI

󰮻󰮼 tornillos para HDD/SDD de 2,5” (M3) Soporte de montaje para HDD/SDD de 2,5”

󰮽󰮾󰮿 Película protectora para HDD Cable adaptador SATA tornillos

󰯀󰯁󰯂Tapa superiorStud pies de la carcasa tornillos (6-32) tornillos (M3)󱤎󱤏󱤐

RU

󰮲󰮳󰮴󰮵 Термокомпаунд Термозаполнитель зазоров (M3) Винты для материнской платы

󰮶󰮷󰮸󰮹 Шайба M.2 SSD Термомодуль Термозаполнитель зазоров (для M.2 SSD) Зажимы / Винты

󰮺󰮻 ЭМИ-протекторВинты (M3) для дисков 2,5” HDD/SSD

󰮼 Монтажный кронштейн для дисков 2,5” HDD/SSD

󰮽󰮾󰮿󰯀 Защитная пленка для HDD Переходной кабель SATA Винты Торцевая крышка

󰯁󰯂Крепежные стойки 󱤎󱤏󱤐 Ножки корпуса Винты (6-32) Винты (M3)

CZ

󰮲󰮳󰮴󰮵󰮶󰮷 Tepelná slouenina č Teplotní výpl ň Šrouby pro základní desku (M3) Podložka M.2 chladi SSD č

󰮸󰮹󰮺󰮻 Teplotní výpl (pro M.2 SSD) ň Klipy/Šrouby Tsnní EMI ěě Šrouby pro 2,5” HDD/SSD (M3)

󰮼󰮽󰮾 Upevovací držák pro 2,5” HDD/SSD ň Ochranný povlak HDD Kabel adaptéru SATA

󰮿󰯀󰯁󰯂 Šrouby Koncový kryt Stojánky Nožky Šrouby (6-32) Šrouby (M3)󱤎󱤏󱤐

JP

󰮲熱伝導性コンパウンド

サーマルギャップフィラーマザーボード用ねじ(M3)󰮳󰮴󰮵

󰮶󰮷󰮸󰮹ワッシャー M.2SSD ヒートシンク (M.2 SSD ) サーマルギャップフィラー用クリップ/ネジ

󰮺󰮻󰮼Emiシールドガスケット2.5”HDD/SSD用ネジ(M3)2.5”HDD/SSD取付ブラケット

󰮽󰮾󰮿󰯀󰯁HDD保護フィルムアダプターケーブルネジ上カバースタッド

󰯂ケース脚ネジ(6-32)ネジ(M3)󱤎󱤏󱤐

CN

① 導熱膏 導熱填充膠塊 主板螺絲 (M3) 墊片 M.2 SSD散熱器 󰮳󰮴󰮵󰮶󰮷

󰮸󰮹󰮺󰮻 導熱填充膠塊 (M.2 SSD 用) 扣具螺絲 電磁屏蔽墊片 2.5" HDD/SDD 螺絲 (M3)

󰮼󰮽󰮾󰮿󰯀󰯁 2.5" HDD/SDD 安裝架 硬盤保護膠片 SATA適配器電纜 螺絲頂蓋螺柱

󰯂機箱腳座 螺絲 (6-32) 螺絲 (M3)󱤎󱤏󱤐

8

2.5” HDD / SSD

󰮼

󰮽

󰮻

9

󰮾



󰮾

󰳤



󰲿

Custom SATA Cable Connection

󰳤

10

11





󰲿

Custom SATA Cable Connection

GB

CAUTION

Electrostatic discharge (ESD) can damage system components. If an ESD-controlled

workstation is not available, wear an antistatic wrist strap or touch an earthed surface before

handling any PC components.

WARNING

Please be careful when unpacking and setting up this product as metal edges can cause injury

if not handled with care. Keep away from children.

FR

ATTENTION

Une décharge électrostatique (ESD) risque d’endommager les composants du système. Si vous

ne disposez pas d’une station de travail avec protection contre l’ESD, portez un bracelet

antistatique ou touchez une surface reliée à la terre avant de manipuler les composants de

l’ordinateur.

AVERTISSEMENT

Faites attention lors du déballage et de l’installation de ce produit car il comporte des coins

métalliques coupants qui risquent de vous blesser s’ils ne sont pas manipulés avec soin.

Garder loin des enfants.

DE

Vorsicht

Elektrostatische Entladungen (ESD – Electrostatic discharge) können Systemkomponenten

beschädigen. Sollte ein ESD geschützter Arbeitsplatz nicht vorhanden sein, tragen Sie ein

antistatisches Armband oder berühren Sie eine geerdete Oberfläche bevor Sie mit den

Arbeiten am Computer beginnen.

Warnung

Seien Sie vorsichtig beim Auspacken und beim Aufbau dieses Produktes. Scharfe Metallkanten

könnten Verletzungen hervorrufen wenn ohne die nötige Vorsicht vorgegangen wird.

Von Kindern fernhalten.

ES

CUIDADO

Descargas electrostáticas (ESD) pueden dañar los componentes de su sistema. Si no puede

disponer de una estación de trabajo libre de electrostática, use una muñequera antiestática o

toque una superficie que haga tierra antes de manipular los componentes del ordenador.

PELIGRO

Por favor sea cuidadoso cuando desempaquete y ensamble este producto. Los filos de metal

pueden causarle cortes o heridas si no son manipulados adecuadamente.

Aléjate de los niños.

PT

CUIDADO

Descargas Eletroestáticas (ESD) podem danificar componentes do PC. Caso não tenha uma

bancada específica disponível, utilize uma pulseira anti-estática ou toque uma superfície

aterrada antes de manusear qualquer componente.

ATENÇÃO

Por favor tenha cuidado ao desembrulhar e montar este produto, as extremidades de metal

podem machucar, caso o mesmo não seja manuseado com cuidado.

Manter fora do alcance das crianças.

RU

ОСТОРОЖНО

Электростатический разряд (ЭСР) может повредить компоненты системы. Если рабочее

место с защитой от ЭСР отсутствует, рекомендуется при работе с компьютерными

компонентами надевать антистатический браслет или обеспечить контакт тела с

заземленной поверхностью.

ОПАСНО

Соблюдайте осторожность при распаковке и монтаже этого изделия так как острые края

металлических частей могут стать причиной физической травмы. Не подпускайте к изделию

детей.

CZ

POZOR

Elektrostatický výboj (ESD) mže poškodit souásti systému. Pokud není k dispozici pracovní ůč

stanice s kontrolou ped ESD, používejte antistatický emínek na zápstí nebo se ped řřěř

manipulací s jakýmikoli souástmi poítae dotknte uzemnného povrchu.čččěě

VAROVÁNÍ

Pi vybalování a nastavování tohoto výrobku dávejte prozor, protože kovové okraje mohou pi řř

neopatrném zacházení zpsobit poranní. Udržujte mimo dosah dtí.ůěě

JP

注意

静電気放電（ESD）は電子部品・機器に損傷を与えることがあります。本製品の取付け

作業を行う前に、必ず静電気除去作業を行ってください。静電気防止袋もしくは静電気

防止用ストラップを着用して、取付け作業を行ってください。

警告

金属の角（エッジ）部分でケガをする恐れがありますので、本製品を開梱後、セットア

ップする際には、くれぐれも十分ご注意ください。子どもの手の届かない所において下さ

い。

CN

注 意

靜電放電(ESD)可能會損壞系統元件。請使用低ESD工作站。若無法取得此類工作站，請先

穿戴防靜電脘帶或碰觸地表面，再拿取任何電腦件。組

警 告

開裝中請割傷。遠離孩童。箱及安小心取用，避免被金属邊緣

M.2 SSD

Contents

①②③

⑩

x8 (silver )

⑪

⑤⑥

x4

x4

④

⑧

⑫

⑦

⑨

⑬⑭

x8

⑯⑮

x2

⑰

black silver

󱤎󱤏󱤐

x8 (black )

x4

󰮲

󰮳

󰮴
