Seite 1/15

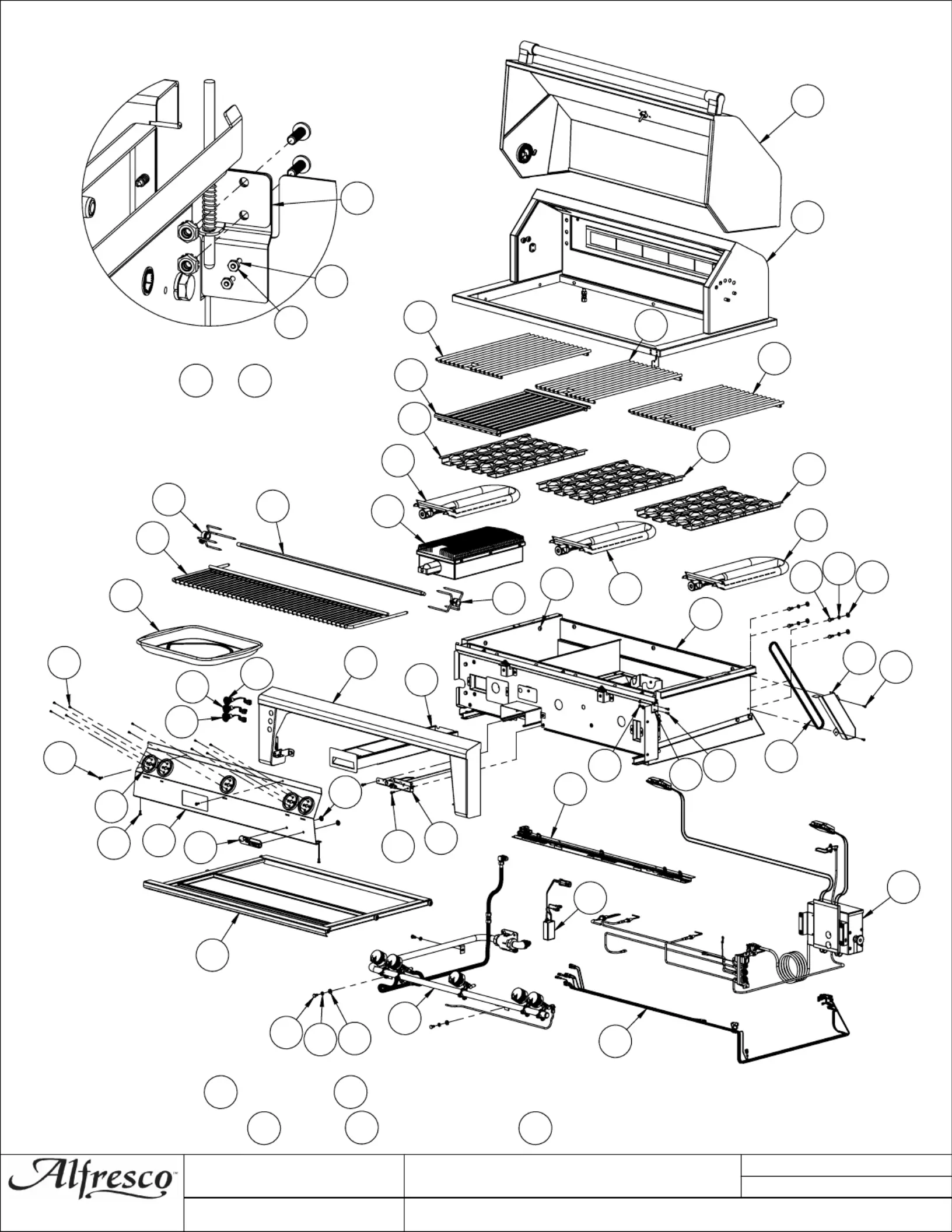

ALXE-42 & 42SZ Parts Manual
36
34
42
26
26
27
40
32
32
32
21
21
21
22
24
24
28
23
33
39
41
11
43
1
7
25
10
5
4
37
30
8
2
11
11
31
13
4
5
6
35
20
19
29
38
16
17
18
NOTE:
SEARZONE™ BURNER
22
AND GRILL
40
USED ON ALXE-42SZ
OTHERWISE, ONLY BURNER
21
, GRILL
26
AND BRIQUETTE
32
USED ON ALXE-42
9
44
3
12
44
14
15
DETAIL OF HOOD SWITCH MECHANISM
FASTENERS
14
&
15
ARE FOR
ATTACHING THE SWITCH 210-0626
SEE ELECTRICAL COMPONENTS
SUPERIOR EQUIPMENT SOLUTIONS
7039 EAST SLAUSON AVENUE
COMMERCE, CA. 90040
DRAWING NO.:
PROJECT TITLE:
DRAWING TITLE:
THE INFORMATION CONTAINED IN THIS DRAWING IS THE
SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS
INC. ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT WRITTEN PERMISSION FROM SUPERIOR
EQUIPMENT SOLUTIONS, INC. IS PROHIBITED.
500-0161M
SHEET 1 OF 2
ALXE-42 AND 42SZ
ALXE-42 AND 42SZ BUILT-IN
LAST SAVED BY: »» neil «« Wednesday, December 07, 2016 9:51:02 AM
DRAWN BY:
N SILCOCK
CREATED:
1/14/2016 3:03:00 PM
ITEM
PART NUMBER
DESCRIPTION
QTY
1
100-1877
ALX2 - ROTISSERIE CHAIN COVER
1
2
130-2989
FRONT PANEL
1
3
200-0057
SCREW 1/4-20 X 1/2 - TRUSS HEAD - PHILLIPS
10
4
200-0074
FLAT WASHER 1/4 TYPE A NARROW
6
5
200-0087
WASHER - 1/4" SPRING LOCK- REGULAR - SS
9
6
200-0089
BOLT - HEX HEAD 1/4-20 x 1/2" L
4
7
200-0111
SCREW 8-18 X ½ - SELF TAP - 410 SS
11
8
200-0125
NUT THREAD CUTTER FOR 1/4" Ø STUD -SPEED NUT
2
9
200-0206
8-32 KEP NUT 18-8 STAINLESS
4
10
200-0219
HEX HD MACHINE SCREW 1/4-20 UNC X 5/8 LONG SS
4
11
200-0267
10-32 X 1/2 - PAN HEAD - PHILLIPS SCREW
6
12
200-0270
SCREW 8-32 X 1/2 - PAN HEAD PHILIPS - 304 SS
4
13
200-0348
Screw 6-32 x 3/8 Flat Head (82°) phillips - Thread Cutter - #2 Drive - SS 410
10
14
200-0362
18-8 SS PAN HEAD SCREW 2-56 X 3/8
2
15
200-0363 18-8 SS HEX NUT 2-56
2
16
210-0583
SWITCH - IGNITION - MOMENTARY [ON]/OFF
1
17
210-0584
SWITCH - LIGHT - LATCHING [ON/OFF]
1
18
210-0585
SWITCH - ROTISSERIE - LATCHING [ON/OFF]
1
19
210-0614
ALXE-42 WIRING HARNESS
1
20
210-0623 TRANSFORMER ASSY FOR ALXE
1
21
290-0038
BURNER - GRILL - "U" SHAPE
3
22
290-0052
ALFRESCO SEAR ZONE™ BURNER ASSEMBLY
1
23
290-0059
ROTISSERIE DRIP PAN
1
24
290-0096
FORK ASSEMBLY
2
25
290-0116
CHAIN - ANSI # 25 - ¼" PITCH - .13" Ø X 1/8" ROLLER
1
26
290-0124
GRILL 30" BBQ - 12¾" WIDE - SS
2
27
290-0157
GRILL 30" BBQ - 11¾" WIDE - SS
1
28
290-0158
SPEAR - ROTISSERIE - 42" - 2006 BBQ
1
29
290-0304
ALX2-42 WARMING RACK - SS
1
30
290-0377
ALFRESCO RANGE LOGO
1
31
290-0388
ALFRESCO RANGE KNOB - BEZEL RING
5
32
510-0522
ALX2 - BRIQUETTE TRAY ASSEMBLY
3
33
510-0892
FRONT PANEL PERIMETER
1
34
510-0895
FRONT HOOD ALXE-42
1
35
510-0899
42" DRIP TRAY ASSEMBLY
1
36
510-0900
ALXE-42 / 42SZ - GAS MANIFOLD ASSEMBLY
1
37
510-0901
ALXE-42 / 42SZ - ELECTRICAL COMPONENTS
1
38
510-0903
ALXE-42 FIREBOX MAIN ASSEMBLY
1
39
510-0912
ALXE SMOKER BOX
1
40
510-0913
SEARZONE™ GRILL ASSEMBLY
1
41
510-0918
ALXE SMOKER BURNER ASSEMBLY
1
42
510-0931
ALXE-42 REAR HOOD & RIM
1
43
510-1000
ALXE-42 LED LIGHT FIXTURE
1
44
510-1026
ALXE HOOD SWITCH MECHANISM
1
SUPERIOR EQUIPMENT SOLUTIONS
7039 EAST SLAUSON AVENUE
COMMERCE, CA. 90040
DRAWING NO.:
PROJECT TITLE:
DRAWING TITLE:
THE INFORMATION CONTAINED IN THIS DRAWING IS THE
SOLE PROPERTY OF SUPERIOR EQUIPMENT SOLUTIONS
INC. ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT WRITTEN PERMISSION FROM SUPERIOR
EQUIPMENT SOLUTIONS, INC. IS PROHIBITED.
500-0161M
SHEET 2 OF 2
ALXE-42 AND 42SZ
LAST SAVED BY: »» neil «« Wednesday, December 07, 2016 9:51:02 AM
DRAWN BY:
N SILCOCK
CREATED:
1/14/2016 3:03:00 PM
