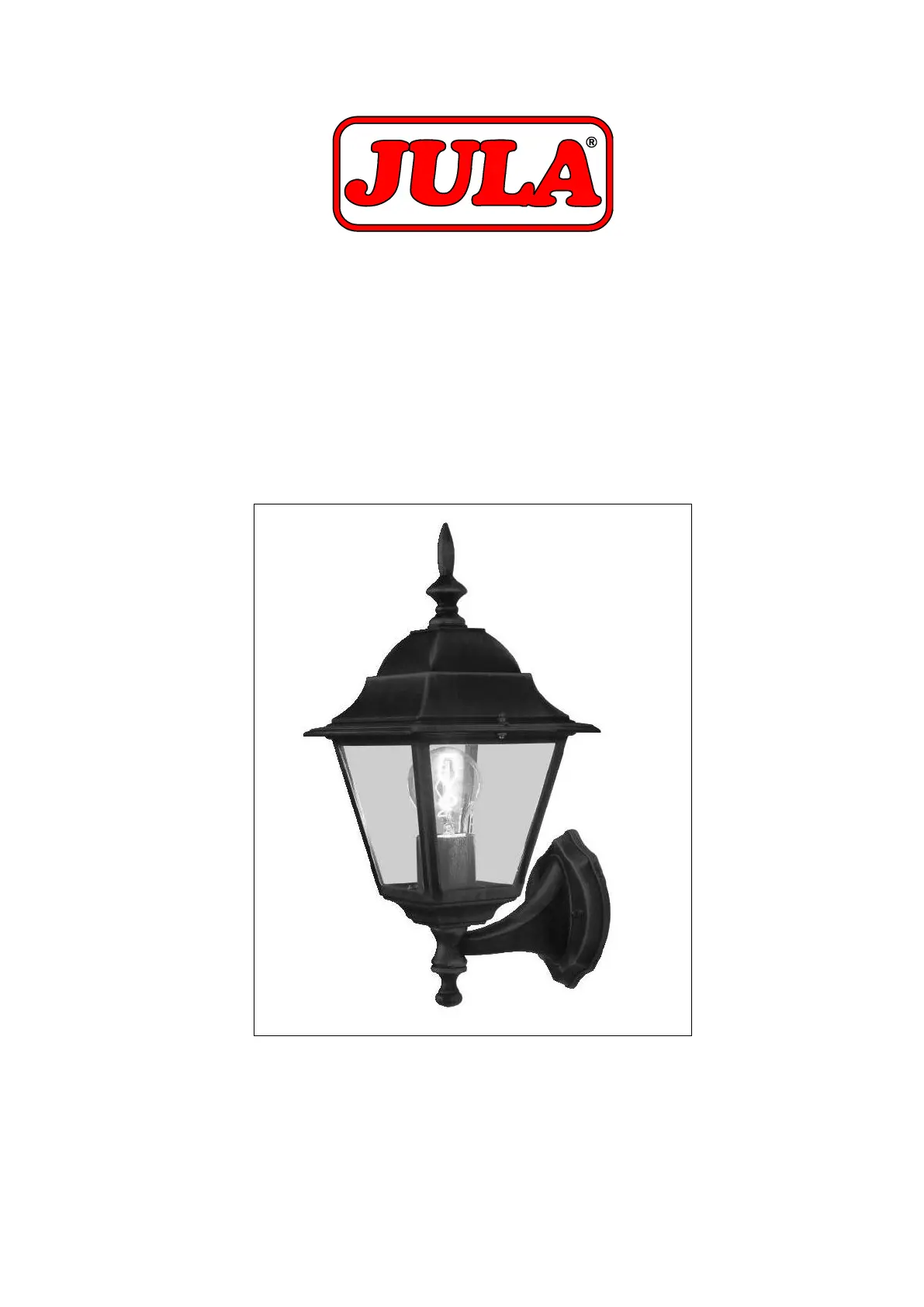

Seite 1/13
Bruksanvisning för lyktor
Bruksanvisning for lykter
Instrukcja obsługi latarni
Installation Instructions for Lamps
422-205 422-210 –
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Installation instructions in original
01.03.2011 © Jula AB
SVENSKA
2
SVE NSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Frånkoppla nätspänningen innan du påbörjar installationen.
Glödlampan blir mycket het när den är tänd. Ta inte i glödlampan förrän den har kallnat tillräckligt.
Glödlampan får inte överskrida angiven maximal effekt.
Lampglas som går sönder måste genast bytas ut. Använd inte lyktan med trasiga lampglas.
Titta inte direkt in i glödlampan när den är tänd.
Observera att plafonden skall anslutas till ett jordat eluttag.
Använd inte lyktan om nätkabeln eller stickkontakten är skadad på något sätt. Av säkerhetsskäl får
nät-kabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga din
återförsäljare.
BESKRIVNING
Figur 1
Figur 2
Figur 3
Figur 4
Tvärskruv
Tvärskruv
Kopplingsplint
Kopplingsplint
Plastplatta
Självgängande skruv
Expanderstycke i plast
Fast skruv
Kupolskruv
Självgängande skruv
Kopplingsplint
Tvärskruv
Expanderstycke i plast
Expanderstycke i plast
Fast skruv
Plastplatta
Självgängande skruv
Kopplingsplint
Tvärskruv
Kupolskruv
Kedja
Beklädnad
Kopplingsplint
SVENSKA
3
Figur 5
Figur 6
MONTERING
Montering av vägglykta (figur 1)
1. Montera först expanderstycket i plast på väggen där lyktan skall sitta.
2. Sätt i två skruvar i plastplattan.
3. Montera plastplattan i expanderstycket med självgängande skruvar.
4. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare
(N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
5. Sätt i kopplingsplinten i plastplattan.
6. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
7. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.
Montering av stolplykta (figur 2)
1. Montera stolpen i marken.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare
(N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Sätt i kopplingsplinten i stolpen.
4. Montera lyktan på stolpen med stjärnskuvar.
5. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.
Montering av stående lykta (figur 3)
1. Montera först expanderstycket i plast på ytan där lyktan skall sitta.
2. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare
(N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
3. Montera lyktan på expanderstycket med självgängande skruvar.
4. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.
Montering av hängande lykta (figur 4)
1. Dra nätkabeln genom kedjeslingan.
2. Fäst båda ändarna av kedjeslingan vid lyktan och den fasta plattan.
3. Montera expanderstycket i plast på den takupphängda lampan.
4. Sätt i två skruvar i plastplattan.
5. Montera plastplattan i taket med självgängande skruvar.
6. Anslut nätkabeln till kopplingsplinten: brun ledare (L = spänningsförande) till brun ledare, blå ledare
(N = neutral) till blå ledare och grön/gul ledare (jordledare) till grön/gul ledare (se jordsymbol).
7. Sätt i kopplingsplinten i plastplattan.
8. Montera lyktan på de fasta skruvarna och dra fast med kupolskruvar.
9. Skruva fast en ny glödlampa i lamphållaren. Överskrid ej max. effekt, se typskylt på armaturen.
