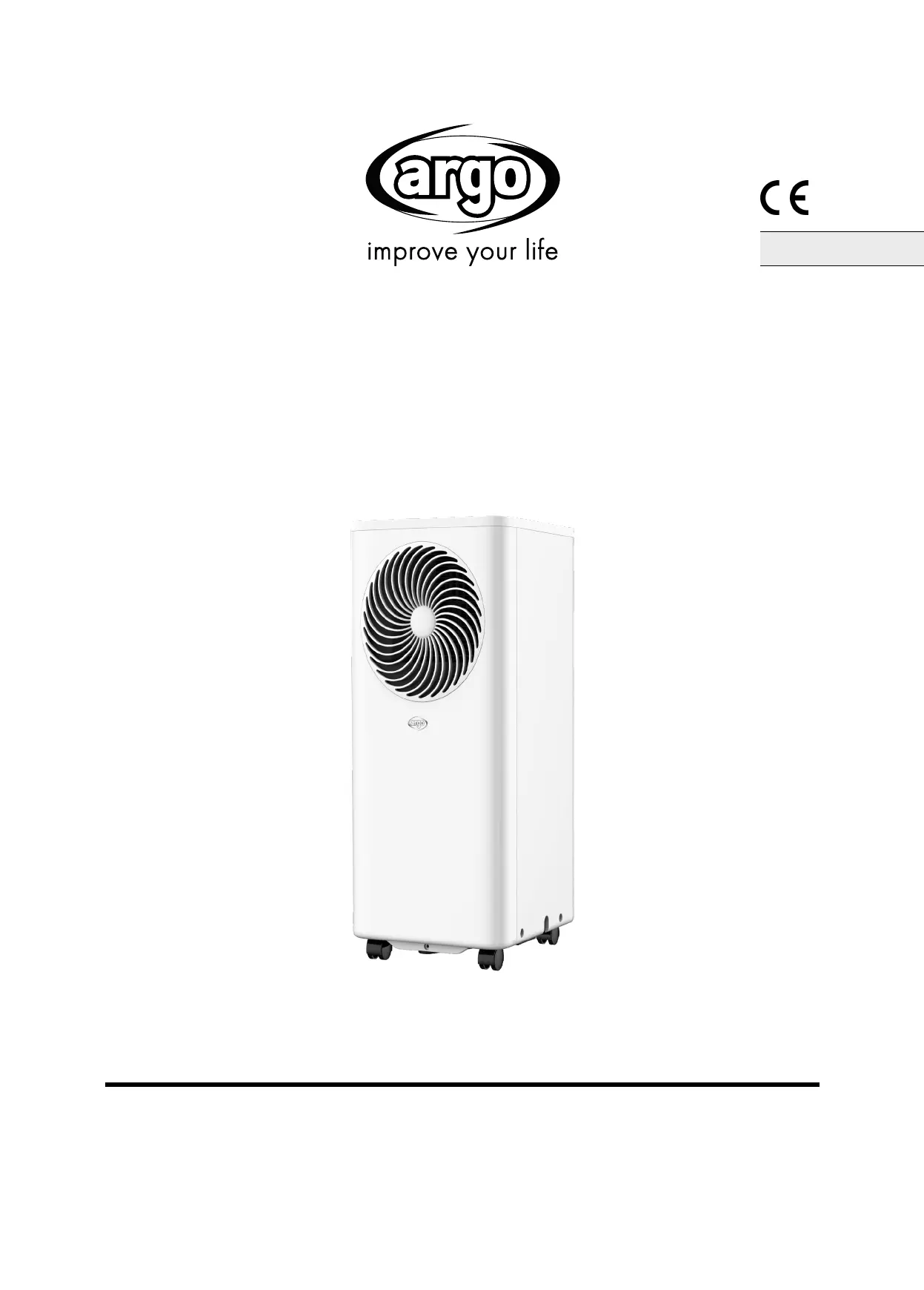

V 01/24SPHERAMOBILES KLIMAGERÄT (RAUMKLIMAGERÄT)GEBRAUCHSANLEITUNGLesen Sie die vorliegende Gebrauchsanleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen oder warten. Halten Sie alle Sicherheitshinweise sorgfältig ein: Eine Nichtbeachtung kann zu Unfällen und oder Schäden führen. Bewahren Sie diese Anleitung für zukünftiges Nachschlagen gut auf.DE

62V 01/24DAS KÄLTEMITTEL R290Das Gerät enthält das brennbare Gas R290.• Um korrekt zu funktionieren, besitzt das Klimagerät in seinem Inneren einen Kühlkreislauf, in dem ein umweltfreundliches Kühlmittel zirkuliert: R290 = GWP (Treibhauspotential: 3)• Dabei handelt es sich um ein nur leicht entammbares und geruchloses Kühlmittel mit optimalen thermodynamischen Eigenschaften, die für eine hohe Energieefzienz sorgen.Achtung:Angesichts der geringen Entammbarkeit dieses Kühlmittels wird empfohlen, die Sicherheitshinweise in dieser Anleitung strengstens zu befolgen.Keine anderen als die empfohlenen Hilfsmittel zum Beschleunigen des Abtauprozesses oder zur Reinigung verwenden.Bei Reparaturen nur die Herstellerangaben befolgen und immer einen Technibel-Kundendienst beauftragen.Alle Reparaturen, die von unqualiziertem Personal ausgeführt werden, können gefährlich sein.Das Gerät darf nicht in einem Raum mit Zündquellen im Dauerbetrieb gelagert werden.

(z.B.: offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschalteter Elektroheizofen).Nicht durchbohren oder verbrennen.Das Gerät muss in einem Raum mit einer Grundäche von mehr als 12 m2 installiert, verwendet und gelagert werden.Das Gerät enthält das entammbare Gas R290.Achtung, die Kühlmittel sind geruchslos.Lesen die Anweisungen vor der Installation und Verwendung des Geräts.Lesen Sie vor der Installation des Geräts das Installationshandbuch.Lesen die Serviceanleitung, bevor das Gerät zu reparieren.

63V 01/24• Dieses Gerät ist ein lokal Klimagerät für den häuslichen Gebrauch. • Verwenden Sie dieses Klimagerät nur im Rahmen der in diesem Handbuch beschriebenen Anweisungen. • Vergewissern Sie sich, dass die Stromversorgung der erforderlichen Spannung entspricht (220-240V~/50Hz). • Sicherungstyp: TC AC250V. Der durch die Sicherung ießende Strom darf nicht mehr als 2A oder 3. 15A betragen. • Dieses Gerät kann von Kindern im Alter von weniger als 8 Jahren und Personen, mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, sowie von Personen ohne entsprechende Erfahrungen und Kenntnisse benutzt werden, sofern diese das Gerät unter Aufsicht oder nach empfangenen Instruktionen zur sicheren Nutzung in Betrieb nehmen und sich über die Gefahren bei der Anwendung klar sind. • Kinder sollten nicht mit dem Gerät spielen.

• Die Reinigung und Wartung soll vom Benutzer durchgeführt werden und darf auf keinen Fall von unbeaufsichtigten Kindern durchgeführt werden. • Vergewissern Sie sich, dass die Elektroanlage die für den Betrieb des Klimageräts erforderliche Energie liefern kann, und zwar neben dem Strom, der normalerweise von anderen Geräten (Haushaltsgeräte, Beleuchtung) benötigt wird. Beachten Sie die Angaben zur maximalen Stromaufnahme, die auf dem Typenschild des Klimageräts angeführt sind. • Der Stromanschluss muss übereinstimmend mit den geltenden Installationsvorschriften erfolgen. • Prüfen Sie, ob die Leistungsschalter und Schutzventile der Anlage auf einen Anlaufstrom von 6A ausgerichtet sind (normalerweise für höchstens 1 Sekunde). • Die Steckdose der Anlage muss immer über einen efzienten Erdleiter verfügen. • Prüfen Sie, ob der Stecker fest eingesteckt ist. Verwenden Sie keine Mehrfachstecker.

64V 01/24oder auf dem Bedienfeld.• Stellen Sie das Klimagerät nicht in Räumen auf, in denen es Wasserspritzern ausgesetzt sein könnte (z. B. Waschküche oder Wäscherei).• Prüfen Sie vor jeder Reinigung oder dem Umstellen des Gerätes, ob der Stecker aus der Steckdose gezogen ist.• Bewegen Sie das Klimagerät nicht, während es sich in Betrieb bendet; schalten Sie das Gerät erst aus, prüfen Sie den Kondenswasserstand und entleeren Sie ggf. den diesbezüglichen Behälter.• Um das Gerät vom Stromnetz zu trennen, die Fernbedienung auf OFF stellen und dann den Stecker aus der Steckdose ziehen. Ziehen Sie dabei nur direkt am Stecker.

Ziehen Sie nicht am Kabel.• Schalten Sie das Gerät nicht ein, wenn Kabel oder Stecker beschädigt sind: Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem technischen Kundendienst oder auf jeden Fall von einer Person mit ähnlicher Qualikation ersetzt werden, um jegliche Gefahr zu vermeiden.• Das Gerät muss in Übereinstimmung mit den nationalen Verkabelungsvorschriften installiert werden.• Das Gerät vom Feuer, möglichen Feuerquellen, brennbaren und explosiven Objekte fernhalten.• Das Gerät während des Betriebs nicht unbewacht lassen. Das ausschalten und abtrennen.• Bei Verwendung einer Ablaueitung soll die Umgebungstemperatur nicht unter 0 °C liegen.

Dies kann zu Wasserlecks in der Klimaanlage führen.• Kein Wasser auf dem Klimagerät spritzen oder gießen.SICHERHEITSHINWEIS!• Stecken Sie keine Gegenstände in das Klimagerät: Sie setzen sich großer Gefahr aus, da das Gebläse mit hoher Geschwindigkeit läuft.• Stellen Sie sicher, dass die Luft frei zirkulieren kann. Verstopfen Sie die Luftansaug- und Luftaustrittsgitter nicht durch Gardinen oder auf sonstige Weise.ACHTUNG!• Das Klimagerät muss mit 50 cm Mindestabstand zur Wand oder zu

65V 01/24einem anderen Hindernis aufgestellt werden; die Fläche muss eben und stabil sein, um das Austreten von Wasser zu vermeiden.• Das Klimagerät verfügt über ein Sicherheitssystem zum Schutz des Verdichters vor Überlastung: Es erlaubt nur dann den Start des Verdichters, wenn mindestens 3 Minuten seit der vorherigen Ausschaltung vergangen sind.• Bitte warten Sie mindestens 3 Minuten, bevor Sie das Gerät erneut einschalten. Sie vermeiden damit eine Beschädigung des Verdichters.ACHTUNG!Falls Sie eine Anomalie feststellen, das Gerät unverzüglich ausschalten und den Stecker aus der Steckdose ziehen. Versuchen Sie nicht, das Gerät zu reparieren, auseinanderzubauen oder zu verändern. Wenden Sie sich bei einer Fehlfunktion direkt an den Kundendienst.ACHTUNG!• Setzen Sie das Klimagerät nicht direktem Sonnenlicht aus: Die Farbe der Bauteile könnte verblassen oder sich verändern.

Zudem könnte eine eventuelle Überhitzung des Gerätes den Schutzmechanismus aktivieren und zum Ausschalten des Gerätes führen.• Verwenden Sie keine Insektizide, Öle oder Spritzlacke in der Nähe des Gerätes. Benutzen Sie keine aggressiven chemischen Reinigungsmittel zur Reinigung des Gehäuses; dies könnte das Finish und die Farbe schädigen.• Schließen Sie alle offenen Fenster, um die höchstmögliche Klimatisierung zu erzielen.Der Hersteller haftet nicht, wenn die Sicherheits-und Unfallverhütungsvorschriften nicht beachtet werden.

66V 01/24BESCHREIBUNG DES GERÄTSKONTROLLEN VOR DER INBETRIEBNAHMEZulässige Mindest- und Höchsttemperaturen (Innentemp.)Kühlen: 16 °C B.S./35 °C B.S.Entfeuchten: 16 °C B.S./35 °C B.S.Möglichkeit der Raumtemperaturregelung bei Kaltbetrieb: 16 °C B.S./32 °C B.S.Die folgenden Abstände müssen eingehalten werden, um die Funktionstüchtigkeit des mobiles klimagerät zun garantieren.min: 50 cmmin: 50 cm1. Bedienfeld und tasten zur bedienung ohne fernbedienung 2. Luftzufuhrgitter3. Frontblende4. Oberer lufteinlass5. Kabelaufroller6. Loch für kontinuierlichen kondenswasserabuss (Entfeuchtungsmodus)7. Lufteinlass unten8. Kondenswasserablauoch (Kühlbetrieb)9. Seitlicher luftlter10. Anschluss für luftausstoßschlauch

67V 01/24INBETRIEBNAHME DES GERÄTESÖffnen Sie die Verpackung und nehmen Sie den Karton von oben heraus. Packen Sie das Gerät und alle mitgelieferten Teile (siehe nachstehende Zeichnung) aus.LCD-FernbedienungRunder Anschluss (1), derzwischen der Abluftöffnungund dem Schlauch befestigtwird.Schlauch fürKondenswasserablass(Dauerabfluss).Fensteradapter-Set mitDeckel.Endanschluss für dasFenster (2).SchlauchRunder Anschluss fürFensteradapter-Set, derzwischen demSchlauchendstück und demFensteradapter positioniertwird.Stellen Sie das Klimagerät in vertikaler Position auf einer ebenen und stabilen Fläche auf, möglichst in der Nähe einesFensters. Halten Sie dabei einen Mindestabstand von 50 cm zur Wand oder zu anderen nahen Hindernissen ein.GEBRAUCH DES GERÄTES MIT ENDANSCHLUSS FÜR FENSTER 1.

Um das Loch in das Glas zu bohren, ist es ratsam, das Zubehör für das Verglasungsfenster zu verwenden (Fig.1).2. Öffnen Sie das Fenster und sperren Sie einen der beiden Fensterügel mit dem Griff. Setzen Sie den Endanschluss am feststehenden Flügel auf und lehnen Sie den anderen Flügel an (Fig.2).Fig.1Fig.2

68V 01/24GEBRAUCH DES GERÄTES MIT FENSTERADAPTER (Fig. 1) (Fig. 2) (Fig. 3) (Fig. 4)1. Um das Loch in das Glas zu bohren, empehlt es sich auch, das Bullaugen-Zubehör zum Glaser zu bringen (Fig. 1).2. Setzen Sie das Bullauge in das Fenster ein (Fig. 2).3. Stecken Sie den Rundanschluss für das Bullauge-Kit in den einziehbaren Schlauch und führen Sie den einziehbaren Schlauch mit dem Rundanschluss ohne Kappe in das Bullauge ein (Fig. 3).4. Trennen Sie bei Nichtgebrauch den Schlauch und verschließen Sie das Bullauge mit der Kappe (Fig 4).Vermeiden Sie scharfe Biegungen oder Knicke im Schlauch.Trennen Sie bei Nichtgebrauch den Schlauch und schließen Sie die Tür.

69V 01/24BETRIEBSMODI DES GERÄTSBETRIEBSMODIDER ABLUFTSCHLAUCH MUSS IMMER AN DAS GERÄT angeschlossen sein, es sei denn, es wird die Funktion Entfeuchten genutzt: Nur in diesem Fall empehlt es sich, dass das Gerät die Luft direkt in den Raum ausstößt, um maximale Efzienz zu erzielen (siehe Absatz zum Betriebsmodus Entfeuchten). Reinigen Sie periodisch die Luftlter unter dem leicht entfernbaren hinteren Gitter, um die Betriebsefzienz des Klimageräts zu gewährleisten. 1. MODUS KÜHLEN (COOLING)• Drücken Sie die MODE-Taste, bis der Kühlmodus ausgewählt ist, die LED auf dem Bedienfeld leuchtet. • Der Temperatureinstellbereich reicht von 16°C bis 32°C. • In diesem Modus schaltet sich das Gerät jedes Mal aus, wenn Sie die ON/OFF-Taste drücken, das Gerät speichert die eingestellte Temperatur und behält die Einstellung bei, wenn es wieder eingeschaltet wird.

• In diesem Modus ist es möglich, die Lüftergeschwindigkeit einzustellen (Lüftergeschwindigkeitstaste), den Timer und die SLEEP-Funktion einzustellen (nur über die Fernbedienung). • Für einen leiseren Betrieb reduzieren Sie die Geschwindigkeit auf das Minimum (niedrig). 2. MODUS ENTFEUCHTEN (DRY)• Drücken Sie die MODE-Taste, bis der Entfeuchtungsmodus ausgewählt ist, die LED auf dem Bedienfeld leuchtet• Die Temperatur wird von der Elektronikplatine gesteuert und kann nicht eingestellt werden. In diesem Modus speichert das Gerät jedes Mal, wenn das Gerät durch Drücken der ON/OFF-Taste ausgeschaltet wird, die Einstellungen und behält sie beim erneuten Einschalten bei. • Die Lüftergeschwindigkeit ist fest auf niedrig eingestellt und kann nicht angepasst werden. HINWEIS: Das Klimagerät kühlt den Raum nicht, wenn es in der Funktion Entfeuchten arbeitet.

Lassen Sie für eine maximale Entfeuchtung den Abluftanschluss auf der Rückseite frei, sodass das Gerät die Luft direkt in den Raum ausstoßen kann. Der Betriebsmodus Entfeuchten wird im Herbst und Winter empfohlen. Beim Gebrauch dieser Funktion im Sommer sollte der Abluftschlauch angeschlossen sein, damit die warme Luft nach außen und nicht in den Raum abgeführt wird. Während der Entfeuchtung sollte der Dauerabuss gewählt werden (siehe nachstehendes Kapitel ENTFERNEN DES KONDENSWASSERS). 3. MODUS LÜFTEN (FAN)• Drücken Sie die MODE-Taste, bis Sie „Beatmung“ auswählen, bis das entsprechende Symbol erscheint. • In diesem Modus ist es möglich, die Lüftungsgeschwindigkeit (Lüftergeschwindigkeit) anzupassen. • Die Temperatur kann nicht eingestellt werden. MODALITA’ AUTOKühlen, Lüften EntfeuchtenDieses Gerät kann zum Kühlen, Entfeuchten und Lüften verwendet werden.

70V 01/244. AUTO MODUS• Drücken Sie die MODE-Taste, um den Automatikmodus (Auto) auszuwählen. • Die LED am Bedienfeld leuchtet. • In diesem Modus kann das Gerät den Betriebsmodus (Kühlen oder Belüften) basierend auf der im Raum herrschenden Temperatur auswählen. MODUS ZUM ENTFERNEN DES KONDENSWASSERSDieses Gerät verdampft beim Kühlen automatisch Kondenswasser. Wenn die Klimaanlage im Kühlmodus arbeitet, ist eine kontinuierliche Kondensatableitung nicht erforderlich; Nur bei besonderen klimatischen Bedingungen, bei denen die Luftfeuchtigkeit sehr hoch ist, kann es zu Wasserablagerungen im Geräteinneren kommen. Wenn der interne Tank voll ist, zeigt das Display die Meldung „P1“ an, die anzeigt, dass er gefüllt ist und den Betrieb des Geräts blockiert. KühlungDieses Gerät verdampft beim Kühlen automatisch Kondenswasser.

Stellen Sie sicher, dass im Kühlmodus des Geräts die Gummikappen, die die Abusslöcher auf der Rückseite verschließen, richtig positioniert sind. Wenn die Klimaanlage im Kühlmodus arbeitet, ist eine kontinuierliche Kondensatableitung nicht erforderlich; Nur bei besonderen klimatischen Bedingungen, bei denen die Luftfeuchtigkeit sehr hoch ist, kann es zu Wasserablagerungen im Geräteinneren kommen. Wenn der Behälter voll ist, zeigt das Display die Meldung „P1“ an, die anzeigt, dass der Behälter gefüllt ist und den Betrieb des Geräts blockiert. Um den Behälter zu leeren, schalten Sie die Klimaanlage aus und ziehen Sie den Netzstecker. Entfernen Sie den Stopfen aus dem unteren Abussloch und platzieren Sie das Ende über einem normalen Abuss. Stellen Sie sicher, dass der Schlauch keine Verdrehungen und Biegungen aufweist. Das Rohr muss einen Abwärtstrend aufweisen.

EntfeuchtungAchtung: Beim Einsatz der Klimaanlage zur Entfeuchtung ist es ratsam, stets für eine kontinuierliche Entwässerung zu sorgen, um eine maximale Entfeuchtungsefzienz zu gewährleisten. Nutzen Sie das Abussloch in der Mitte. Durch einfaches Anschließen des mitgelieferten PVC-Rohrs kann Wasser in einen Abuss abgeleitet werden. Vermeiden Sie Biegungen im Drainageschlauch. AblauflochKondensationManuelle Kondensatableitung(Kühlung)Kontinuierliche Kondensatableitung(Entfeuchtung).

71V 01/24FUNKTIONSSTEUERUNGHINWEISE ZUR VORSCHRIFTSGEMÄSSEN ENTSORGUNG VON BATTERIEN GEMÄSS EU-RICHTLINIE 2006/66/EG und Änderungen der Richtlinie 56/2013/EU Wechseln Sie entladene Batterien aus. Batterien dürfen nach ihrer Nutzungsdauer nicht mit dem Hausmüll entsorgt werden. Verbrauchte Batterien müssen an einer Sammelstelle für Batterien oder bei einem Händler, der diesen Service anbietet, abgegeben werden. Die getrennte Entsorgung von Batterien schont die Umwelt und verhindert gesundheitliche Beeinträchtigungen als Folge einer unsachgemäßen Abfallbeseitigung. Außerdem ermöglicht das Recycling der darin enthaltenen Materialien eine erhebliche Ressourcen- und Energieeinsparung. Als Hinweis auf die Verpichtung zur getrennten Entsorgung ist auf Batterien das Symbol der durchgestrichenen Abfalltonne abgebildet.

Eine unsachgemäße Beseitigung von Batterien durch den Anwender wird mit Geldstrafen entsprechend der gesetzlichen Regelungen geahndet. Wenn Sie die Fernbedienung zum ersten Mal verwenden, legen Sie die Batterien (nicht vorgesehen ) ein und achten Sie dabei auf die richtige Ausrichtung der beiden Polaritäten „+“ und „-“. Befolgen Sie zum Einlegen der Batterien die folgenden Anweisungen:• Öffnen Sie das Batteriefach, indem Sie die Tür nach außen schieben (beachten Sie die Pfeilrichtung in Abb. 1). • Legen Sie zwei neue Batterien ein und achten Sie dabei auf die Polarität (Abb. 2). • Setzen Sie den Deckel wieder in das Batteriefach ein (beachten Sie die Pfeilrichtung in Abb. 3). • Richten Sie die Fernbedienung immer auf den Empfänger der Klimaanlage.

Der Abstand zum Empfänger darf maximal 8 Meter betragen und zwischen der Fernbedienung und dem Signalempfänger des Geräts darf sich kein Hindernis benden.

• Werfen oder lassen Sie die Fernbedienung nicht auf den Boden fallen, vermeiden Sie das Eindringen von Wasser oder anderen Flüssigkeiten und setzen Sie sie weder schlechtem Wetter noch direktem Kontakt mit der Sonne oder anderen Wärmequellen aus. • Im Falle einer Fehlfunktion oder wenn die Anzeige zum Verschwinden oder Zurücksetzen neigt, entfernen Sie die Batterien für 30 Sekunden aus der Fernbedienung und legen Sie sie dann wieder ein. Wenn es immer noch nicht funktioniert, ersetzen Sie sie. • Wenn Sie die Batterien austauschen, mischen Sie keine neuen mit alten oder mit anderen Batterietypen, da dies zu Fehlfunktionen der Fernbedienung führen kann. • Entfernen Sie bei längerer Inaktivität die Batterien, um ein mögliches Auslaufen zu vermeiden. • Batterien müssen gemäß den geltenden Vorschriften ordnungsgemäß entsorgt werden. Abb. 1 Abb. 2 Abb. 3MIT FERNBEDIENUNG.

72V 01/24RICHTEN SIE FÜR EINEN OPTIMALEN BETRIEB DER FERNBEDIENUNG DEN KOPF DES SENDERS ZU DEM AUF DEM KLIMAGERÄT POSITIONIERTEN EMPFÄNGER.BEDIENFELDFERNBEDIENUNG1. °C/F Taste (Temperaturanzeige)2. MODE Taste (Betriebsart) 3. TIMER Taste4. DRY Taste (Entfeuchtung)5. COOL Taste (Kühlung) 6. SPEED Taste (Lüftungsgeschwindigkeit)7. SLEEP Taste8. ON/OFF Taste9. + - Tasten 10. SWING Taste (inaktiv)1234Display1. ON/OFF TASTEDrücken Sie diese Taste, um das Gerät ein- oder auszuschalten. Standardmäßig ist die Lüftungsgeschwindigkeit beim Einschalten des Geräts niedrig.2. TASTE ZUR EINSTELLUNG DER LÜFTUNGSGESCHWINDIGKEIT (FAN SPEED)Drücken Sie diese Taste, um die Lüftergeschwindigkeit in der folgenden kreisförmigen Reihenfolge anzupassen: Auto, Niedrig, Hoch:Die Lüftergeschwindigkeit kann im Auto-Modus nicht angepasst werden.Durch Drücken dieser Taste können Sie den Timer einstellen.

73V 01/243. “+” und “-“ TASTENEinstellen des TimersDrücken Sie die Tasten „+“ und „-“, um den Timer einzustellen (die LED leuchtet auf dem Bedienfeld auf, nachdem Sie die Timer-Funktion mit der Taste „Lüftergeschwindigkeit“ ausgewählt haben). Bei jedem Tastendruck beträgt der Einstellschritt 0,5 Stunden bis 10 Stunden, dann ändert sich der Einstellschritt bei jedem Tastendruck auf 1 Stunde. Der Einstellbereich liegt zwischen 0,5 und 24 Stunden. Wenn auf dem Display 00 angezeigt wird, wird die Timer-Funktion automatisch abgebrochen und wenn innerhalb von 5 Sekunden keine Einstellung vorgenommen wird, wird die Timer-Funktion automatisch aktiviert. Um die Timer-Funktion abzubrechen, stellen Sie die Zeit auf 00 ein oder drücken Sie die EIN/AUS-Taste. TemperatureinstellungDrücken Sie die Tasten „+“ und „-“, um die Temperatur einzustellen (jeder Tastendruck entspricht 1 °C).

Die Temperatur kann von 16°C bis 32°C eingestellt werdenUm die Anzeige von °C auf °F zu ändern, drücken Sie gleichzeitig 3 Sekunden lang die Tasten + und –. Aktivierung des Timers über die FernbedienungDrücken Sie diese Taste bei eingeschalteter Klimaanlage, um die TIMER-Funktion zu deaktivieren, bei ausgeschalteter Klimaanlage, um sie zu aktivieren. Wenn die Taste gedrückt wird, zeigt das Display blinkend die Worte „ON (OFF)“ an. Drücken Sie die Tasten „+“ und „-“, um den Timer einzustellen. Mit jedem Drücken erhöht oder verringert sich das Auswahlintervall um 0,5 Stunden. Der einstellbare Bereich liegt zwischen 0,5 und 24 Stunden. Drücken Sie die Taste „TIMER“ erneut, um die Funktion zu aktivieren. Das Symbol „ON (OFF)“ hört auf zu blinken.

Wenn die Taste „TIMER“ nicht innerhalb von 10 Sekunden gedrückt wird, während das Symbol „ON (OFF)“ auf dem Display blinkt, wird die TIMER-Funktion abgebrochen. Wenn die TIMER-Funktion aktiv ist, wird sie durch Drücken dieser Taste deaktiviert. 4.

MODUS-AUSWAHLTASTE (MODE)Drücken Sie diese Taste, um die verschiedenen Betriebsmodi gemäß dieser Reihenfolge auszuwählen:Auto – Kühlung – Entfeuchtung – BelüftungDie LEDs leuchten entsprechend der getroffenen Auswahl. SLEEP-Funktion (nur per Fernbedienung aktivierbar)Drücken Sie diese Taste auf der Fernbedienung, um diese Funktion zu aktivieren oder zu deaktivierenNach der Einstellung des Schlafmodus erhöht sich die Temperatur in der Kühlfunktion in einer Stunde um 1 °C und nach einer weiteren Stunde automatisch wieder um 1 °C. Die Lüftungsgeschwindigkeit schaltet automatisch auf die niedrigste verfügbare Stufe um, um einen möglichst leisen Betrieb während der Nachtruhe zu gewährleisten. Nach 10 Stunden Betrieb im SLEEP-Modus kehrt die Klimaanlage zu ihren vorherigen Funktionen zurück und schaltet sich automatisch aus.

Dieser Modus kann im Beatmungs- und Automatikmodus nicht aktiviert werden. °C/F-Temperaturanzeigefunktion (nur per Fernbedienung aktivierbar)Drücken Sie diese Taste auf der Fernbedienung, um die Temperaturanzeige von °C auf °F zu ändern. Kindersicherungsfunktion (nur per Fernbedienung aktivierbar)Drücken Sie gleichzeitig 3 Sekunden lang die Tasten DRY und MODE, um die Kindersicherung zu aktivieren oder zu deaktivieren. Wenn diese Funktion aktiviert ist, erscheint das Symbol auf dem Display der Fernbedienung. SpeicherfunktionIm Falle eines Stromausfalls nimmt das Gerät nach Wiederherstellung der Stromversorgung den Betrieb gemäß den letzten Einstellungen wieder auf. Der Kompressor nimmt den Betrieb nach 4 Minuten wieder auf.

74V 01/24REINIGUNG UND PFLEGEACHTUNG. Ziehen Sie den Stecker aus der Steckdose, bevor Sie mit jeder Reinigungs- oder Wartungstätigkeit beginnen. 1. Reinigung der LuftlterWenn der Luftlter gereinigt werden muss, erscheint „CL“ auf dem Bedienfelddisplay. Der Luftlter muss mindestens alle zwei Betriebswochen überprüft werden. Der Betrieb mit verschmutzten oder verstopften Filtern führt immer zu einer Verringerung der Efzienz der Klimaanlage und kann zu ernsthaften Problemen führen. Um den Filter zu entfernen, haken Sie das hintere Gitter aus und entfernen Sie dann den Filter in Pfeilrichtung, indem Sie vorsichtig daran ziehen. Verwenden Sie einen Staubsauger, um Staub zu entfernen.

Wenn dies nicht ausreicht, waschen Sie den Filter mit warmem Wasser und möglicherweise einem neutralen Reinigungsmittel, spülen Sie ihn mit kaltem Wasser ab und lassen Sie ihn auf natürliche Weise trocknen, bevor Sie ihn wieder einsetzen. Sobald der Filter wieder eingesetzt ist, schließen Sie das Gitter und nutzen Sie die Klimaanlage weiter. 2. Reinigung des GehäusesVerwenden Sie ein weiches, feuchtes Tuch, um die Außenseite des Klimageräts zu reinigen. Verwenden Sie nicht zu heißes Wasser, Lösungsmittel oder andere aggressive chemische Verbindungen, Talkpuder und Bürsten: Sie können die Oberäche beschädigen oder die Farbe des Gehäuses verändern. Im Falle von Flecken lauwarmes Wasser mit wenig neutralem Reinigungsmittel verwenden. Schütten Sie kein Wasser auf das Klimagerät, um es zu reinigen: Sie könnten die internen Bauteile beschädigen und einen Kurzschluss verursachen3.

AufbewahrungFalls abzusehen ist, dass das Klimagerät für einen längeren Zeitraum nicht benutzt wird, vor dem Abstellen des Gerätes die Filter reinigen. Verstauen Sie das Gerät immer in senkrechter Position. Stellen Sie keine schweren Gegenstände auf der Oberäche ab und schützen Sie das Klimagerät möglichst mit einer Kunststoffabdeckung. 4.

TransportDas Klimagerät sollte möglichst in senkrechter Position transportiert werden. Falls dies nicht möglich ist, es auf die rechte Seite legen; bei Ankunft am Bestimmungsort das Gerät unverzüglich wieder senkrecht aufstellen und mindestens 4 Stunden warten, bevor es im Kühlmodus benutzt wird5. Für maximale Sicherheit des Gerätes sollten Sie periodisch den Zustand des Netzkabels prüfen; falls es durch den Gebrauch beschädigt ist, wenden Sie sich bitte an unseren Kundendienst.

75V 01/24EMPFEHLUNGEN FÜR MAXIMALEN KOMFORT UND GERINGEN STROMVERBRAUCHHINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DEREUROPÄISCHEN RICHTLINIE 2012/19/EU Lebensdauer darf das Gerät nicht zusammen mit dem Hausmüll entsorgt werden. Bringen Sie das Gerät in die entsprechenden Sammelstellen in Ihrem Wohnort oder zu Geschäften, die diesen Service anbieten. Die getrennte Entsorgung von elektrischen und elektronischen Geräten verhindert Umwelt- und Gesundheitsschäden, die durch unsachgemäße Entsorgung entstehen. Zudem können die Komponenten ggf. recycelt werden, um Energie und Rohstoffe zu sparen. Diese Geräte sind in jedem Fall getrennt zu entsorgen und das Symbol mit dem durchkreuzten Mülleimer weist Sie genau darauf hin.STELLEN SIE BITTE SICHER, dass:• die Ansaug- und Austrittsgitter des Gerätes stets frei sind;• Der Luftlter ist immer sauber.

Ein verschmutzter Filter verringert den Luftdurchgang und verringert die Leistung des Geräts;• Türen und Fenster stets geschlossen sind, damit keine unbehandelte Luft von außen eindringen kann;• der Schlauch korrekt positioniert ist und keine enge Krümmungen oder Biegungen aufweist;• die Raumtemperatur für den Betriebsmodus Kühlen oberhalb von 16°C und für den Modus Entfeuchten.VERORDNUNG (EU) Nr. 517/2014 - F-GASDas Gerät enthält R290, ein Erdgas mit dem Treibhauspotential (GWP) = 3 - 0.175 kg = 0.00053 Tonnen CO2- Äquivalent. Das Kältemittel R290 darf nicht in die Umwelt gelangen.

76V 01/24Haltungsanforderungen für die Wartung (Reparaturen sollten nur von Fachleuten durchgeführt werden). • Jede Person, die an der Arbeit oder Unterbrechung eines Kältemittelkreislaufs beteiligt ist, muss im Besitz eines gültigen Zertikats einer akkreditierten Bewertungsstelle der Branche sein, das ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer branchenweit anerkannten Bewertung bestätigt Spezikation. • Die Wartung sollte nur gemäß den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungsund Reparaturarbeiten, die die Hilfe anderer qualizierter Personen erfordern, müssen unter Aufsicht einer Person durchgeführt werden, die für den Umgang mit brennbaren Kältemitteln zuständig ist. SicherheitsvorbereitungsarbeitenDie maximale Kältemittelfüllmenge ist in der folgenden Tabelle angegeben a(Hinweis: Den R290-Auadebetrag entnehmen Sie dem Typenschild).

Tabelle a - Maximale Belastung (kg)SicherheitskontrollenVor Beginn der Arbeiten an Anlagen mit brennbaren Kältemitteln sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass die Zündgefahr minimiert wird. Bei Reparaturen an der Kälteanlage sind vor Arbeiten an der Anlage folgende Vorsichtsmaßnahmen zu beachten. • ArbeitsablaufDie Arbeiten müssen nach einem kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins von brennbaren Gasen oder Dämpfen während der Ausführung der Arbeiten zu minimieren. • Allgemeiner ArbeitsbereichAlle Wartungsmitarbeiter und andere Personen, die in der Nähe arbeiten, sollten über die Art der durchgeführten Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Der Bereich um den Arbeitsbereich muss unterteilt werden.

• Prüfen Sie, ob Kältemittel vorhanden istDer Bereich sollte vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass der Techniker sich potenziell toxischer oder entzündlicher Atmosphären bewusst ist. Stellen Sie sicher, dass das verwendete Lecksuchgerät für die Verwendung mit allen anwendbaren Kältemitteln geeignet ist, d. h. funkenfrei, ordnungsgemäß abgedichtet oder eigensicher. • Vorhandensein eines FeuerlöschersBei Heißarbeiten an der Kälteanlage oder den dazugehörigen Teilen müssen geeignete Feuerlöscheinrichtungen vorhanden sein. Es ist notwendig, einen Trockenpulver- oder CO2-Feuerlöscher neben dem Ladebereich zu haben. • Keine ZündquellenKeine Person, die Arbeiten an einer Kälteanlage mit Exposition gegenüber Rohrleitungen durchführt, darf Zündquellen in einer Weise verwenden, die eine Brand- oder Explosionsgefahr darstellt.

Alle möglichen Zündquellen, auch Zigarettenrauch, müssen in ausreichendem Abstand vom Montage-, Reparatur-, Ausbauund Entsorgung, bei der das Kältemittel eventuell in den umgebenden Raum freigesetzt wird. Vor Arbeitsbeginn ist die Umgebung des Gerätes auf Entammbarkeit oder Zündgefahr zu überprüfen. “Rauchen verboten”-Schilder müssen angebracht werden. • Belüfteter BereichStellen Sie sicher, dass sich der Bereich im Freien bendet oder ausreichend belüftet ist, bevor Sie in das System einbrechen oder heiße Arbeiten durchführen. Während des Zeitraums, in dem die Arbeiten durchgeführt werden, muss eine kontinuierliche Belüftung vorhanden sein. Die Belüftung sollte das freigesetzte Kältemittel sicher verteilen und vorzugsweise an die Atmosphäre abgeben. Raumgröße (m2) 4 11 15Maximale Gebühr (kg).

77V 01/24• Kontrollen an Kühlgeräten Beim Austausch von elektrischen Komponenten müssen diese für ihren Zweck geeignet sein und die korrekten Spezikationen aufweisen. Die Wartungs- und Servicerichtlinien des Herstellers sollten immer befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Installationen mit brennbaren Kältemitteln sind folgende Kontrollen durchzuführen: • Die tatsächliche Kältemittelfüllung richtet sich nach der Größe des Raums, in dem die kältemittelhaltigen Teile installiert sind; • Die Maschinen und Lüftungsöffnungen funktionieren einwandfrei und sind nicht verstopft; • Wenn ein indirekter Kältemittelkreislauf verwendet wird, muss der Sekundärkreislauf auf das Vorhandensein von Kältemittel überprüft werden;• Die Kennzeichnung am Gerät ist weiterhin sichtbar und lesbar.

Unleserliche Markierungen und Schilder müssen korrigiert werden; • Kältemittelrohre oder-komponenten werden an einem Ort installiert, an dem es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die die kältemittelhaltigen Komponenten korrodieren, es sei denn, die Komponenten sind aus intrinsisch korrosionsbeständigen Materialien hergestellt oder ausreichend vor Korrosion geschützt. • Kontrollen an elektrischen GerätenReparatur und Wartung elektrischer Komponenten müssen anfängliche Sicherheitsprüfungen und Komponenteninspektionsverfahren umfassen. Wenn ein Fehler auftritt, der die Sicherheit beeinträchtigen könnte, schließen Sie das Netzteil nicht an den Stromkreis an, bis dieser zufriedenstellend behoben ist. Kann die Störung nicht sofort behoben werden, sondern muss der Betrieb fortgesetzt werden, ist eine geeignete Zwischenlösung zu verwenden.

Zu den ersten Sicherheitsüberprüfungen gehören: • Dass die Kondensatoren entladen sind: Dies muss sicher geschehen, um die Möglichkeit von Funken zu vermeiden;• Dass während des Ladens, Wiederherstellens oder Spülens des Systems keine elektrischen Komponenten und Kabel freigelegt werden; • Dass es Massekontinuität gibt. • Reparaturen an abgedichteten Bauteilen Bei Reparaturen an versiegelten Bauteilen müssen alle elektrischen Versorgungsleitungen von den zu bearbeitenden Geräten getrennt werden, bevor die versiegelten Abdeckungen usw. entfernt werden. Wenn es während der Wartung unbedingt erforderlich ist, das Gerät mit elektrischer Energie zu versorgen, muss ein Lecksuchgerät an der kritischsten Stelle platziert werden, um vor einer möglicherweise gefährlichen Situation zu warnen.

Insbesondere ist auf Folgendes zu achten, damit durch Arbeiten an den elektrischen Komponenten das Gehäuse nicht so verändert wird, dass die Schutzart beeinträchtigt wird. Dazu gehören Schäden an Kabeln, zu viele Anschlüsse, Anschlüsse, die nicht den Originalspezikationen entsprechen, Beschädigungen an Dichtungen, falsche Montage von Kabelverschraubungen usw. • Stellen Sie sicher, dass das Gerät sicher montiert ist. • Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien nicht so abgebaut werden, dass sie nicht mehr dem Zweck dienen, das Eindringen brennbarer Atmosphären zu verhindern. Ersatzteile müssen den Herstellerangaben entsprechen. HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit einiger Arten von Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor Arbeiten an ihnen nicht isoliert werden.

• Reparatur eigensicherer Komponenten Wenden Sie keine permanenten induktiven oder kapazitiven Lasten an den Stromkreis an, ohne sicherzustellen, dass die Spannung und der Strom, die für das verwendete Gerät zulässig sind, nicht überschritten werden.

Die eigensicheren Komponenten sind die einzigen, an denen in Gegenwart einer brennbaren Atmosphäre gearbeitet werden kann. Die Prüfmittel müssen von der richtigen Bewertung sein. Ersetzen Sie Komponenten nur durch vom Hersteller angegebene Teile. Andere Teile können durch ein Leck das Kältemittel in der Atmosphäre entzünden. • VerdrahtungStellen Sie sicher, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen nachteiligen Umwelteinüssen ausgesetzt ist. Die Steuerung muss auch die Auswirkungen von Alterung oder Dauerschwingungen von Quellen wie Kompressoren oder Ventilatoren berücksichtigen. • Erkennung brennbarer Kältemittel Auf keinen Fall sollten potenzielle Zündquellen bei der Suche oder Erkennung von Kältemittellecks verwendet werden.

78V 01/24• Lecksuchmethoden Die folgenden Lecksuchmethoden gelten für alle Kältemittelsysteme als akzeptabel. Elektronische Lecksucher können verwendet werden, um Kältemittellecks zu erkennen, aber bei brennbaren Kältemitteln kann die Empndlichkeit nicht ausreichend sein oder eine Neukalibrierung erforderlich sein. (Erkennungsgeräte müssen in einem kältemittelfreien Bereich kalibriert werden. ) Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle ist und für das verwendete Kältemittel geeignet ist. Das Lecksuchgerät muss auf einen Prozentsatz des LFL des Kältemittels eingestellt und auf das verwendete Kältemittel kalibriert und der entsprechende Gasanteil (maximal 25%) bestätigt werden.

Lecksuchüssigkeiten sind für die meisten Kältemittel geeignet, jedoch sollte die Verwendung von chlorhaltigen Reinigungsmitteln vermieden werden, da Chlor mit dem Kältemittel reagieren und die Kupferrohre korrodieren kann. Bei Verdacht auf eine Undichtigkeit müssen alle offenen Flammen entfernt/ gelöscht werden. Wenn ein Kältemittelleck entdeckt wird, das gelötet werden muss, muss das gesamte Kältemittel aus dem System zurückgewonnen oder (über Absperrventile) in einem Teil des Systems abseits des Lecks isoliert werden. Bei Geräten mit brennbaren Kältemitteln muss daher sowohl vor als auch während des Lötvorgangs sauerstofffreier Stickstoff (OFN) durch das System gespült werden. • Abtransport und Evakuierung Beim Aufbrechen des Kältemittelkreislaufs, um Reparaturen oder andere Zwecke durchzuführen, müssen herkömmliche Verfahren verwendet werden.

Bei brennbaren Kältemitteln ist es jedoch wichtig, die besten Verfahren zu befolgen, da die Gefahr der Entammbarkeit besteht. Das folgende Verfahren muss befolgt werden:• das Kältemittel entfernen;• den Kreislauf mit Inertgas spülen; evakuieren;• erneut mit Inertgas spülen;• Öffnen Sie den Stromkreis durch Schneiden oder Löten.

Die Kältemittelfüllung muss in den richtigen Rückgewinnungszylindern zurückgewonnen werden. Bei Geräten, die brennbare Kältemittel enthalten, muss das System mit OFN gespült werden, um das Gerät sicher zu machen. Möglicherweise müssen Sie diesen Vorgang mehrmals wiederholen. Druckluft oder Sauerstoff dürfen nicht zum Spülen von Kältemittelsystemen verwendet werden. Bei Geräten mit brennbaren Kältemitteln muss die Spülung durch Aufbrechen des Vakuums im System mit OFN und Weiterbefüllen bis zum Erreichen des Betriebsdrucks, anschließendes Ablassen ins Freie und abschließendes Absenken des Vakuums erfolgen. Dieser Vorgang muss wiederholt werden, bis sich kein Kältemittel mehr im System bendet. Wenn die letzte OFN-Ladung verwendet wird, muss das System auf Atmosphärendruck entlüftet werden, damit die Arbeiten ausgeführt werden können.

Dieser Vorgang ist unbedingt erforderlich, wenn Sie Lötarbeiten an den Rohren durchführen möchten. Stellen Sie sicher, dass sich der Auslass der Vakuumpumpe nicht in der Nähe von Zündquellen bendet und eine Belüftung vorhanden ist. • LadeverfahrenOZusätzlich zu den herkömmlichen Ladeverfahren sind folgende Anforderungen zu beachten. • Stellen Sie sicher, dass es bei der Verwendung von Fülleinrichtungen nicht zu einer Verunreinigung unterschiedlicher Kältemittel kommt. Schläuche oder Leitungen sollten so kurz wie möglich sein, um die darin enthaltene Kältemittelmenge zu minimieren. • Die Zylinder müssen aufrecht gehalten werden. • Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. • Beschriften Sie das System, wenn der Ladevorgang abgeschlossen ist (falls noch nicht geschehen). • Achten Sie darauf, das Kühlsystem nicht zu überfüllen.

Das System muss nach Abschluss des Ladevorgangs aber vor der Inbetriebnahme einer Dichtheitsprüfung unterzogen werden. Vor Verlassen der Baustelle ist eine anschließende Dichtheitsprüfung durchzuführen. • Deaktivierung Vor der Durchführung dieses Verfahrens ist es wichtig, dass der Techniker mit dem Gerät und allen Details vertraut ist. Es wird empfohlen, alle Kältemittel sicher zurückzugewinnen. Vor der Durchführung der Aufgabe muss eine Probe des Öls und des Kältemittels entnommen werden, falls eine Analyse vor der Wiederverwendung des zurückgewonnenen Kältemittels erforderlich ist. Es ist wichtig, dass vor Beginn der Aktivität Strom zur Verfügung steht. 1. Machen Sie sich mit dem Gerät und seiner Bedienung vertraut. 2. Isolieren Sie das System elektrisch. 3.

79V 01/24• alle persönlichen Schutzausrüstungen vorhanden sind und korrekt verwendet werden;• Der Wiederherstellungsprozess wird jederzeit von einer sachkundigen Person überwacht;• Rückgewinnungsgeräte und -aschen entsprechen den entsprechenden Normen. 4. Wenn möglich, das Kältemittelsystem entleeren. 5. Wenn kein Vakuum möglich ist, stellen Sie einen Verteiler her, damit das Kältemittel aus den verschiedenen Teilen des Systems entfernt werden kann. 6. Stellen Sie sicher, dass die Flasche vor der Bergung auf der Waage steht. 7. Starten Sie das Wiederherstellungsgerät und betreiben Sie es gemäß den Anweisungen des Herstellers. 8. Überfüllen Sie die Zylinder nicht. (Nicht mehr als 80 Vol. -% Flüssigkeitsladung). 9. Überschreiten Sie nicht, auch nicht vorübergehend, den maximalen Arbeitsdruck des Zylinders. 10.

Wenn die Flaschen korrekt befüllt wurden und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und Geräte unverzüglich vom Standort entfernt und alle Absperrventile an den Geräten geschlossen sind. 11. Zurückgewonnenes Kältemittel sollte nicht in ein anderes Kühlsystem gefüllt werden, es sei denn, es wurde gereinigt und überprüft. • Beschriftung Das Gerät sollte mit einem Etikett gekennzeichnet werden, das anzeigt, dass es abgeschaltet und das Kältemittel abgelassen wurde. Das Etikett muss datiert und unterschrieben sein. Stellen Sie bei Geräten mit brennbaren Kältemitteln sicher, dass am Gerät Etiketten angebracht sind, die darauf hinweisen, dass das Gerät brennbares Kältemittel enthält. • Erholung Beim Entfernen von Kältemittel aus einer Anlage, sei es zur Wartung oder Außerbetriebnahme, Es wird empfohlen, alle Kältemittel sicher zu entfernen.

Stellen Sie sicher, dass die richtige Anzahl von Zylindern verfügbar ist, um die volle Systemfüllung aufrechtzuerhalten. Alle zu verwendenden Flaschen sind für das rückgewonnene Kältemittel bestimmt und für dieses Kältemittel gekennzeichnet (z. B. spezielle Kältemittel- Rückgewinnungsaschen). Die Zylinder müssen komplett mit Druckbegrenzungsventil und entsprechenden Absperrventilen in einwandfreiem Zustand sein. Leere Rückgewinnungszylinder werden evakuiert und, wenn möglich, gekühlt, bevor die Rückgewinnung stattndet. Wenn Kompressoren oder Kompressoröle entfernt werden müssen, stellen Sie sicher, dass sie auf ein akzeptables Niveau evakuiert wurden, um sicherzustellen, dass kein brennbares Kältemittel im Schmiermittel verbleibt. Der Evakuierungsprozess muss durchgeführt werden, bevor der Kompressor an Lieferanten zurückgegeben wird.

80V 01/24www.argoclima.comArgoclima übernimmt keine Verantwortung für Fehler oder Ungenauigkeiten im Inhalt dieses Handbuchs und behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an diesem Handbuch vorzunehmen, die für technische oder kommerzielle Anforderungen als angemessen erachtet werden.
