AS Synthesizers Mix2Go-S AS501 Bedienungsanleitung
AS Synthesizers
Nicht kategorisiert
Mix2Go-S AS501
Lies die bedienungsanleitung für AS Synthesizers Mix2Go-S AS501 (3 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 17 Personen als hilfreich bewertet und erhielt im Schnitt 5.0 Sterne aus 9 Bewertungen. Hast du eine Frage zu AS Synthesizers Mix2Go-S AS501 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/3

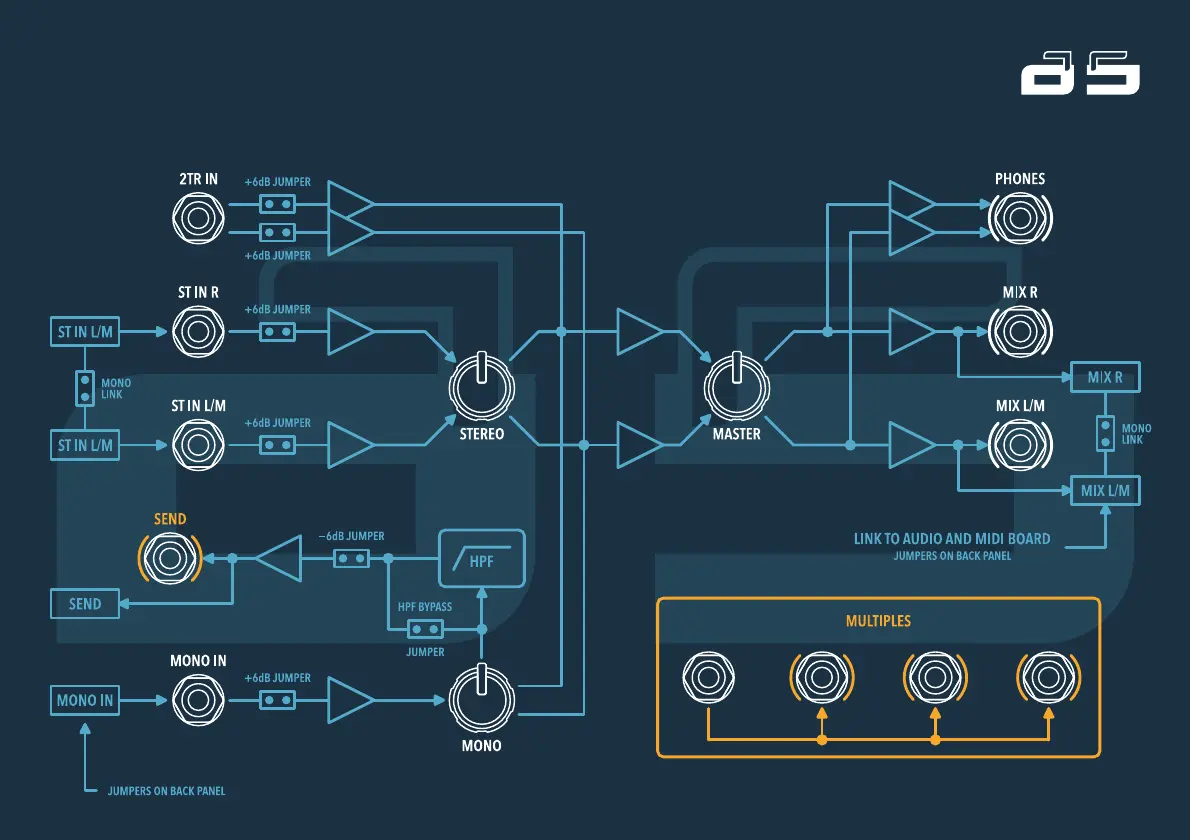

BLOCK DIAGRAM OF
MIX2GO-S
AS501
100% ANALOG MODULE
123
456
7
10
11 12
13
8 9
1. Mix output left / mono
2. Mix output right
3. Stereo headphone output
4. Mono channel FX send after Mono
volume
5. Stereo channel left / mono input
6. Stereo channel right input
7. Mono channel input
8. Unity gain 2TR inputs
9. Passive multiples input
10. Passive multiples outputs
11. Volume of mono channel - 0 to 100%
12. Volume of stereo channel - 0 to 100%
13. Master volume - 0 to 100%
FRONT PANEL OF
MIX2GO-S
AS501
100% ANALOG MODULE
4
3
5
6
7
8
1
1. Power bus connector IDC10
2. Mix mono link, Stereo input & mono link,
Mono input & Send *
3. Stereo mix outputs
4. 2TR IN channel input gains
Jumpers OFF: 0dB, jumpers ON +6dB
5. Stereo channel input gains
Jumpers OFF: 0dB, jumpers ON +6dB
6. Mono channel input gain
Jumper OFF: 0dB, jumper ON +6dB
7. Mono channel send LOW-CUT
Jumper OFF: HPF ON,
jumper OFF: HPF ON
8. Send level attenuator
Jumper OFF: 0dB, jumper ON: -6dB
Do not use jumpers on output
pins, also do not connect to ground or
power rails!
TECHNICAL SPECIFICATION:
- Module depth: 33mm
- Module width: 8HP (40.3mm)
- Module weight: 120g
- Connector type: 10P IDC Eurorack
- Power consumption:
+12V / 30mA & -12V / 30mA
- Audio in & out: HQ Audio
- Audio in & out range: 10Vpp
* When no use of MONO IN from internal rail,
connect jumper between MONO IN and GND.
* When no use of STEREO INPUTS from internal rails
connect jumpers between ST IN L and GND also
connect jumper onto ST IN R / ML (mono link) pins
* When no use of AS701 AUDIO & MIDI BOARD
connect jumper onto MIX ML (mix mono link) pins
BACK PANEL OF
MIX2GO-S
AS501
100% ANALOG MODULE
