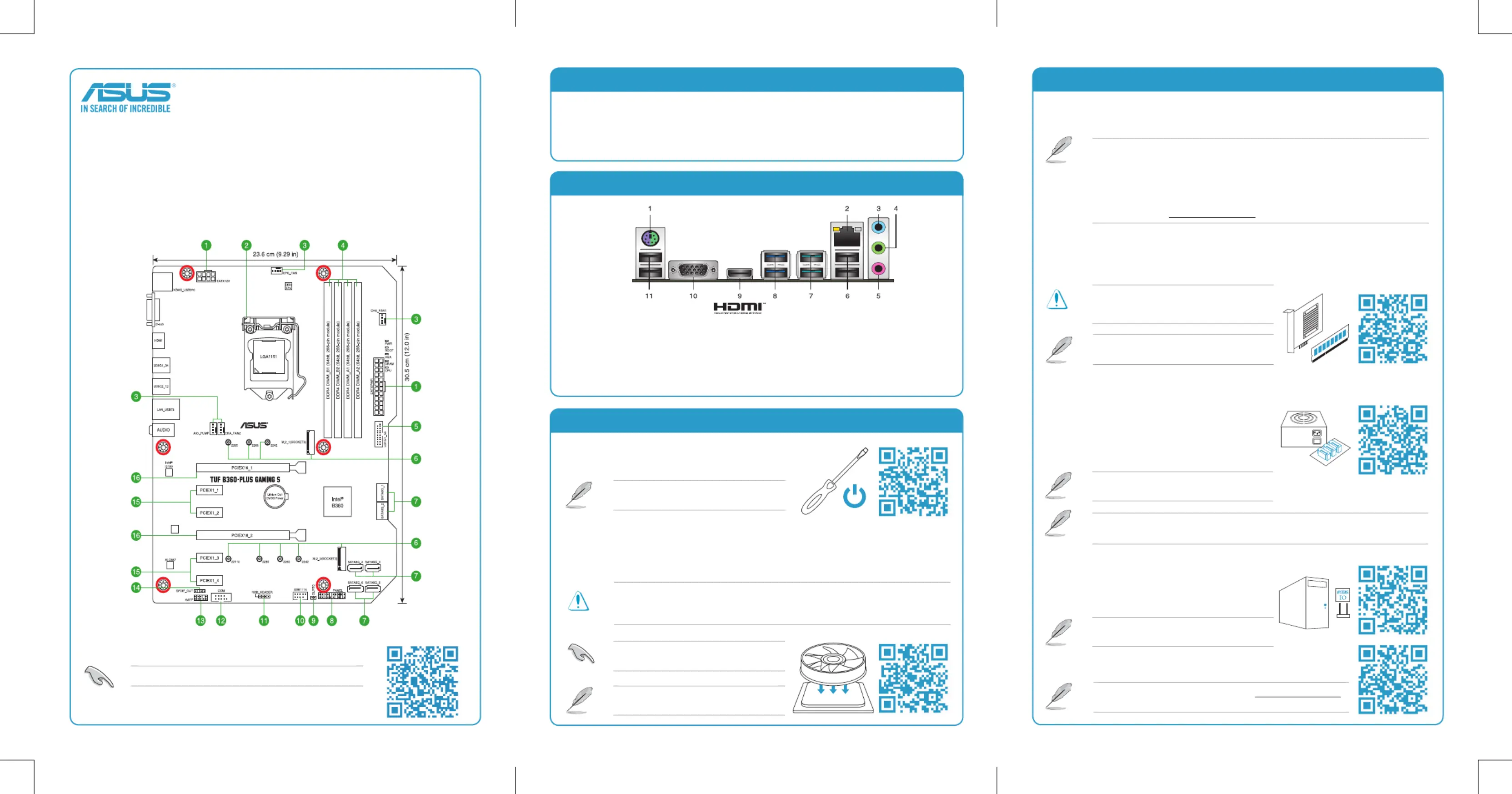

C14170 / 第一版 / 2018 年 4 月

© 華碩電腦股份有限公司保留所有權利

欲了解主板各接口的詳細介紹，請掃描右側的二維碼。

TUF B360-PLUS GAMING S

用 戶 手 冊

15060-0KH92000

1. PS/2 鼠標/鍵盤兩用接口6. USB 2.0 接口11. USB 2.0 接口

2. RJ-45 網絡接口

7. USB 3.1 Gen 2 Type-A接口

3. 音頻輸入接口（淺藍色）

8. USB 3.1 Gen 1 Type-A接口

4. 音頻輸出接口（草綠色）9. HDMI 接口

5. 麥克風接口（粉紅色）10. D-sub 接口

• 安裝完主板之後，請保留 LGA1151 插座上的保護蓋。只有 LGA1151 插槽上附有保護蓋的主

板，華碩電腦才處理其維修與保修。

• 本保修不包括處理器插座因丟失、錯誤的安裝或不正確地移除保護蓋所造成的損壞。

欲了解安裝中央處理器及風扇的詳細操作步驟，

請掃描右側二維碼。

主板安裝及使用

後側面板接口

中央處理器（CPU）

本主板配備一組中央處理器插槽，支持採用 LGA1151 規格插槽的第八代英特爾

®

酷睿™ i7 / 酷睿™

i5 / 酷睿™ i3 / Pentium

®

/ Celeron

®

處理器。

安裝前的準備

在安裝主板之前，請準備必要的工具。

欲了解安裝主板需準備的工具，及開機通電等詳

細內容，請掃描右側二維碼。

在安裝中央處理器之前，請確認所有的電源連

接都已拔除。

主板華碩 TUF B360-PLUS GAMING S 主板

配件

1 x I/O 擋板；2 x M.2 螺絲包；1 x CPU 安裝工具；2 x SATA 6 Gb/s 排線

相關文件用戶手冊

包裝內容物

主板安裝及使用

系統內存

本主板配置四組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。

欲了解安裝內存及擴展卡的詳細操作步驟，請掃描

右側二維碼。

擴展卡

考慮到未來會擴展系統性能的可能性，本主板提供了 PCI Express 3.0/2.0 x16 及 PCI Express

3.0/2.0 x1，可支持符合其規格的功能擴展卡。

將主板安裝至機箱

當您安裝主板到電腦機箱內時，請確認主板與機箱大小相

適應。主板的外接插頭的方向應是朝向主機機箱的後方面板，

而且您也會發現主機機箱後方面板會有相對應的預留孔位。

了解更多信息

欲了解將主板安裝到機箱內及連接前面板 I/O 接口的

詳細步驟，請掃描右側二維碼。

安裝/移除任何擴展卡之前，請暫時先將電腦的電

源線拔出。這樣可免除因電氣殘留於電腦中而發生

的意外狀況。

欲了解本主板更多詳細介紹，請至華碩網站（http://www.asus.com.cn）

搜索該產品型號，或直接掃描右側的二維碼。

• 您可以在通道 A、通道 B 安裝不同容量的內存條，在雙通道設置中，系統會檢測較低容量通道

的內存容量。在單通道模式中，系統會檢測較高容量通道的內存容量。

• 在本主板請使用相同 CAS（CAS-Latency 行地址控制器延遲時間）值內存條。建議您使用同

一廠商所生產的相同容量型號的內存。

• 當安裝 Intel

®

第八代 6 核心或更高規格處理器時，DDR4 2666MHz 及更高頻率的內存條最高

運行頻率為 2666MHz。

• 請訪問華碩網站（http://www.asus.com.cn）查詢最新內存合格供應商列表（QVL）。

存儲設備接口

本主板配備六個 SATA 6.0Gb/s 接口，可支持使用 Serial

ATA 6.0Gb/s 數據線來連接 Serial ATA 6.0Gb/s 硬盤；

此外，本主板還配備兩個 M.2 Socket 3 插槽，可支持 M

Key、2242/2260/2280/22110 型存儲設備（M.2_1 Socket 3

支持 SATA 與 PCIE x 2 模式設備，M.2_2 Socket 3 支持 PCIE

x 2 模式設備）。

欲了解安裝SATA 設備以及連接各元件和設備電源

的詳細操作步驟，請掃描右側二維碼。

• 當 M.2_1 插槽安裝 SATA 模式設備時，SATA_2 接口無法使用。

• M.2 插槽支持 Intel

®

Optane 內存條。
