Seite 1/14
C18686 / 第一版 / 2021 年 9 月
© 華碩電腦股份有限公司保留所有權利
TUF GAMING
B560-PLUS WIFI
鬼滅之刃 限定版
用 戶 手 冊
15060-12F72000

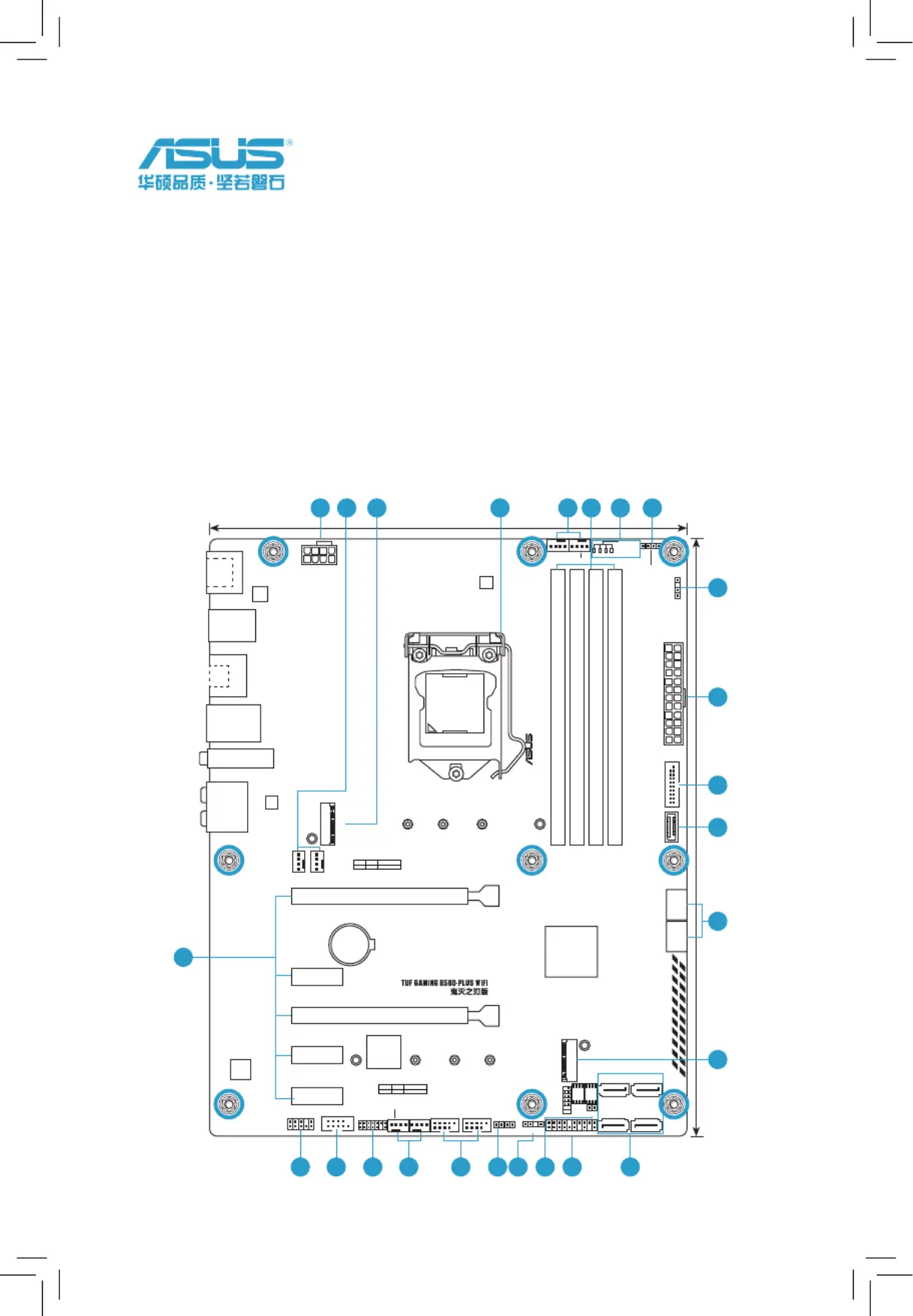

DDR4 DIMM_A1 (64bit, 288-pin module)
DDR4 DIMM_A2* (64bit, 288-pin module)
DDR4 DIMM_B1 (64bit, 288-pin module)
DDR4 DIMM_B2* (64bit, 288-pin module)
DIGI+
VRM
ASM
1442K
AIO_PUMP
CHA_FAN2
CHA_FAN3
CHA_FAN1
CPU_FAN
CPU_OPT
CLRTC
M.2_1(SOCKET3)
M.2_1(SOCKET3)
PCIE SATA
4.0 X4
X
M.2_2(SOCKET3)
RGB_HEADER1
PANEL
AAFP
SATA6G_3 SATA6G_4
SATA6G_1
128Mb
BIOS
64Mb
BIOS
SATA6G_2
SATA6G_5
RGB_HEADER2
ADD_GEN 2_2
CPU
DRAM
VGA
BOOT
SATA6G_6
ATX_12V
LGA1200
Intel
®
B560
BATTERY
LAN_U32G2_12
CNVI(WIFI)
U2_78U32G1_E34
HDMI
_DP
AUDIO
Super
I/O
PCIEX1_2
PCIEX1_1
22110
2260 22802242
2280
22110
2260
2242
PCIEX1_3
PCIEX16_2
PCIEX16_1
USBE34USBE12
M.2_2(SOCKET3)
PCIE
SATA
IRST
3.0 X4 PCH-attachedV
COM
TB_HEADER
U32G1_EC1
USB_9
24.4cm(9.6in)
30.5cm(12in)
ATX_PWR
U32G1_56U32_3
ADD_GEN 2_1
Ethernet
Audio
CODEC
IRST
X
8
7
5
11
9
14 1715
5 214 12184
711 13 1610 124
3
6
6
2
DDR4內存插槽
本主板配備四組 DDR4（Double Data Rate，雙倍數據傳輸率）內存插槽。您可以任意選擇使用
2GB、4GB、8GB、16GB與32GBNon-ECC、Un-buffered內存條至本主板的DDR4DIMM插
槽上。
欲了解更多詳細介紹，請參考“系統內存”章節的介紹。
主板
華碩TUFGAMINGB560-PLUSWIFI鬼滅之刃限定版
配件
2xSATA6Gb/s數據線
1x華碩Wi-Fi移動天線
1xM.2橡膠包
1xM.2SSD螺絲包
1x鬼滅之刃DIY貼紙
應用程序光盤 驅動程序與應用程序光盤
相關文件
用戶手冊
包裝內容物
內部接口
風扇接頭
將風扇電源接頭連接到風扇電源插槽，確定每一條黑線與這些插槽的接地端
（GND）相匹配。
•千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那
麼很容易因為主機內部溫度逐漸升高而導致死機，甚至更嚴重者會
燒毀主板上的電子元件。注意：這些插槽並不是單純的排針！不要
將跳線帽套在它們的針腳上。
•CPU_FAN插槽支持處理器風扇達1安培（12瓦）的風扇電源。
中央處理器插槽
本主板配備一組LGA1200處理器插槽，本插槽是專為第十一代英特爾
®
酷睿™處理器與第十代
英特爾
®
酷睿™、Pentium
®
Gold以及Celeron
®
處理器所設計。
欲了解更多詳細介紹，請參考“中央處理器（CPU）”章節的介紹。
擴展插槽
本主板配備兩個PCIex16與三個PCIe3.0x1插槽，可支持符合PCIExpress規格的功能擴展
卡。
•PCIEX16_1插槽支持PCIe4.0/3.0x16模式（Intel
®
第十一代處理器支持PCIe4.0x16
模式；Intel
®
第十代處理器支持PCIe3.0x16模式）。
•PCIEX16_2插槽僅支持PCIe3.0x4模式。
FAN PWM
FAN IN
FAN PWR
GND
GND
FAN PWR
FAN IN
FAN PWM
FAN PWM
FAN IN
FAN PWR
GND
3

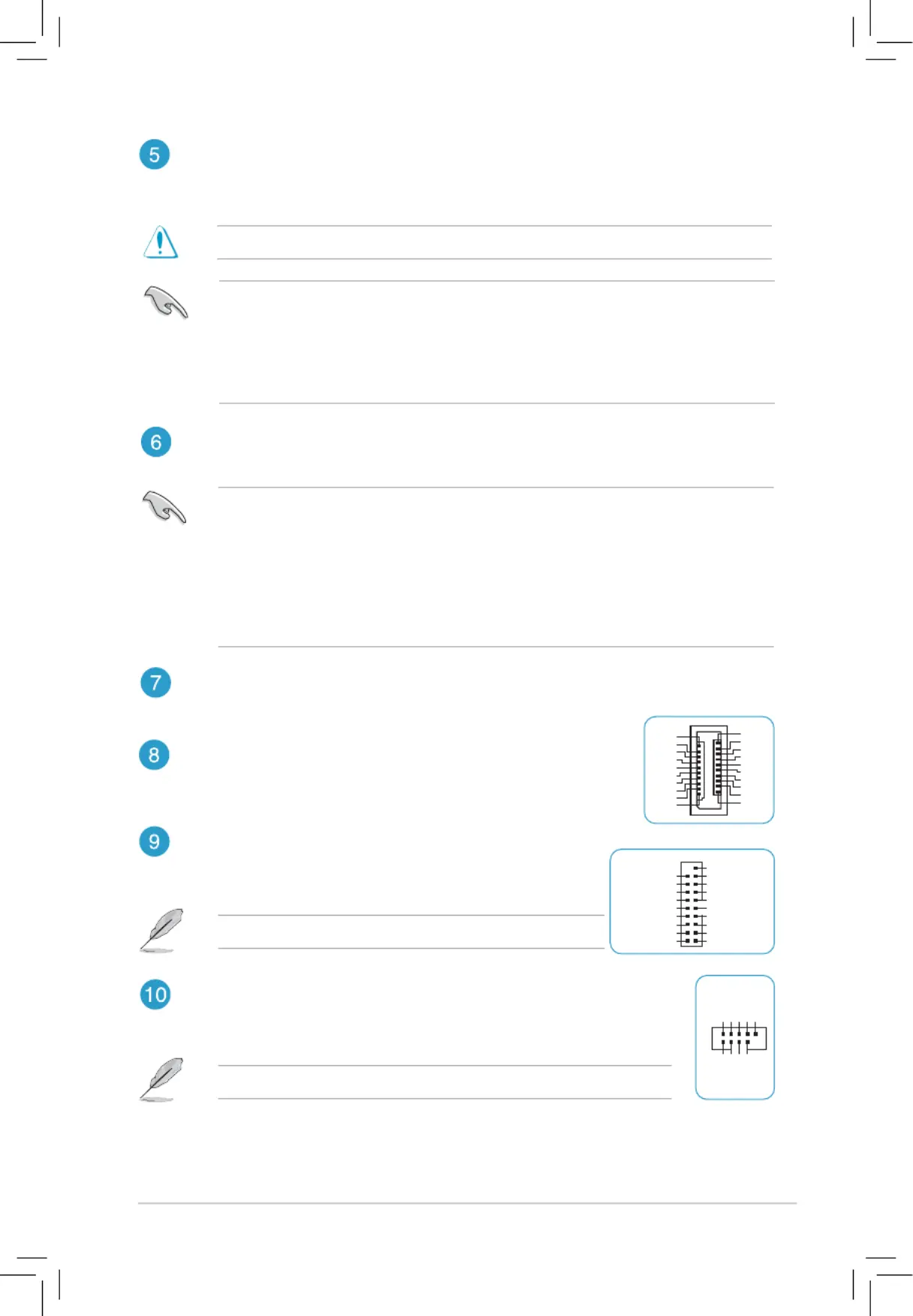

SATA6Gb/s設備連接插槽
這些插槽可支持使用SATA6Gb/s數據線來連接SATA設備。
USB3.2Gen1擴展套件數據線接頭（支持USBType-C
®
）
這個接頭用來連接USB3.2Gen1模塊，可擴展USB3.2Gen1Type-C
®
接口。USB3.2Gen1的數據傳輸率最高可達5Gb/s。
主板電源插槽
這些電源插槽用來連接到一個電源供應器。電源供應器所提供的連接插頭已經過特別設計，只能以
一個特定方向插入主板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。
•
建議您使用符合與2.0規格（或更高）的ATX12V兼容的電源（PSU），才
能提供至少
350W高功率的電源，以供應系統足夠的電源需求。
•如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供足夠的設備用電
需求。不適用或功率不足的電源，有可能會導致系統不穩定或難以啟動。
•若您要使用兩張或兩張以上高端PCIExpressx16擴展卡，請使用1000W及以上電源
（PSU）以確保系統穩定性。
M.2插槽（KeyM）
這個插槽用來安裝M.2設備，如M.2固態硬盤。
USB2.0擴展套件數據線接頭
這個接頭用來連接USB2.0模塊，可在前面板或後側接口擴展USB2.0模塊。
USB2.0的數據傳輸率最高可達480Mb/s。
•M.2_1插槽支持MKey的2242/2260/2280/22110類型存儲設備（僅Intel
®
第十一
代處理器支持PCIe4.0x4模式，若安裝其他處理器，此插槽將無法使用）。
•M.2_2插槽支持MKey的2242/2260/2280/22110類型存儲設備（支持PCIe3.0
x4與SATA模式）。
•欲啟用Intel
®
Optane™內存（混合存儲設備），必須將其安裝於支持Intel
®
RapidStorage
Technology的標示有PCH-attached的插槽。
•M.2_2插槽與SATA6G_2插槽共享帶寬。當M.2_2插槽運行於SATA模式時，SATA6G_2
插槽無法使用。
USB2.0模塊為選購配備，請另行購買。
請務必連接8-pin電源插頭，否則系統可能無法順利啟動。
SBU2
SBU1
CC1
VBUS
RX1-
RX1+
GND
TX1-
TX1+
VBUS
VBUS
TX2+
TX2-
GND
RX2+
RX2-
GND
D-
D+
CC2
USB3.2Gen1擴展套件數據線接頭
這個接頭用來連接USB3.2Gen1模塊，可擴展USB3.2Gen1模
塊。USB3.2Gen1的數據傳輸率最高可達5Gb/s。
USB3.2Gen1模塊為選購配備，請另行購買。
USB3+5V
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
GND
PIN 1
USB3+5V
IntA_P2_SSRX-
IntA_P2_SSRX+
GND
IntA_P2_SSTX-
IntA_P2_SSTX+
GND
IntA_P2_D-
IntA_P2_D+
USB+5V
USB_E1-
USB_E1+
GND
NC
USB+5V
USB_E2-
USB_E2+
GND
PIN 1
