Plastic Anchor
(x2)
Self-Tapping
Screw
(x2)
Hardware
Drywall Anchor
(x4)
M4x10mm
(x4)
M4x16mm
(x4)
8mm (5⁄16
") Hole
10mm (⅜
") Hole
4mm (3⁄16
") Hole
Timber Stud
M5x10mm
(x2)

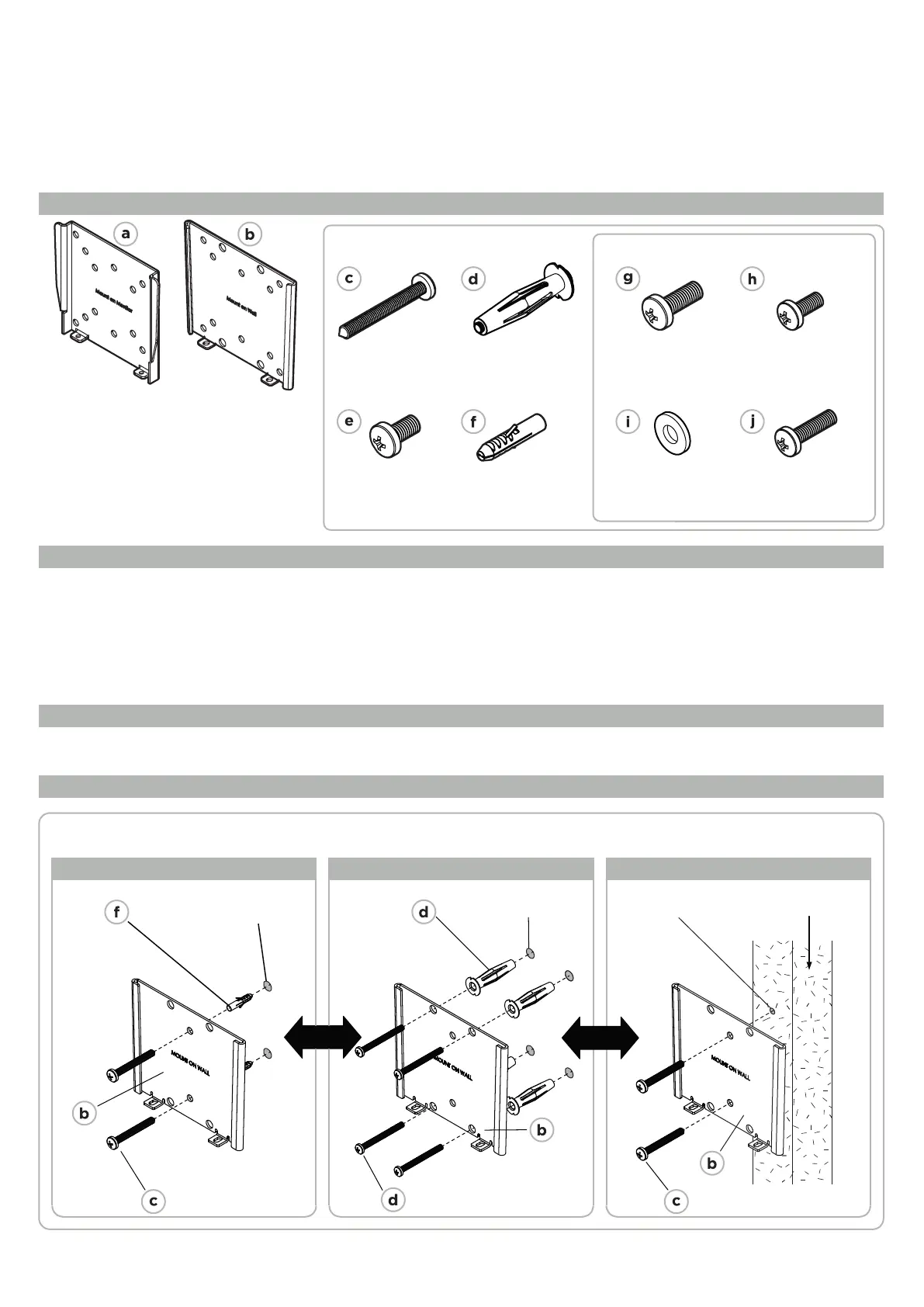

Component Checklist
Wall
Plate
Display
Plate
IMPORTANT INFORMATION
Step 1. Check Components
Check you have received all parts against the Component Checklist and Hardware shown above.
Step 2. Mounting the Wall Plate
Tip: Use a spirit level to ensure wall plate is horizontal
Masonry Wall
Drywall
Timber Stud
Display Mounting Screws
M5x14mm
(x4)
5mm washer
(x4)
TH-1026-VF
Flat Screen Wall Mount | Fixed
Tools Required:
• Power Drill
• Phillips Head screwdriver
• 8mm ( ) masonry drill bit5⁄16
• 10mm ( ) drill bit⅜
• 4mm ( ) drill bit3⁄16
• Spirit Level
! IMPORTANT - Install TH-1026-VF as per Installation Instructions.
! This product supports a maximum load of 30kg (66lbs). Maximum supported screen size is 27".
! This product only supports VESA compliant displays with 75mmx75mm (3"x3") and 100mmx100mm
(4"x4") mounting hole patterns. The product can be mounted on any device with these hole patterns,
but please check device manufacturer’s specification to ensure safety.
! The manufacturer does not accept responsibility for incorrect installation.
Installation Instructions
Use 2 x part to lock parts
and together.
Display
Slot
Rear of Display
or or
TOP
Step 3. Mounting the Display Plate
Step 4. Install Display to Wall Plate
Step 5. Fasten Plates
Installation Complete
Select screws
according to
your display.
must be
used in all
circumstances.
Lift the Display, and slide the
flanges on into the slots in
Flange
No portion of this document or any artwork contained herein should be reproduced in
any way without the express written consent of Atdec Pty Ltd.
Due to continuing product development, the manufacturer reserves the right to alter
specifications without notice. © 170608A
www.atdec.com
