Seite 1/9
www.atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515

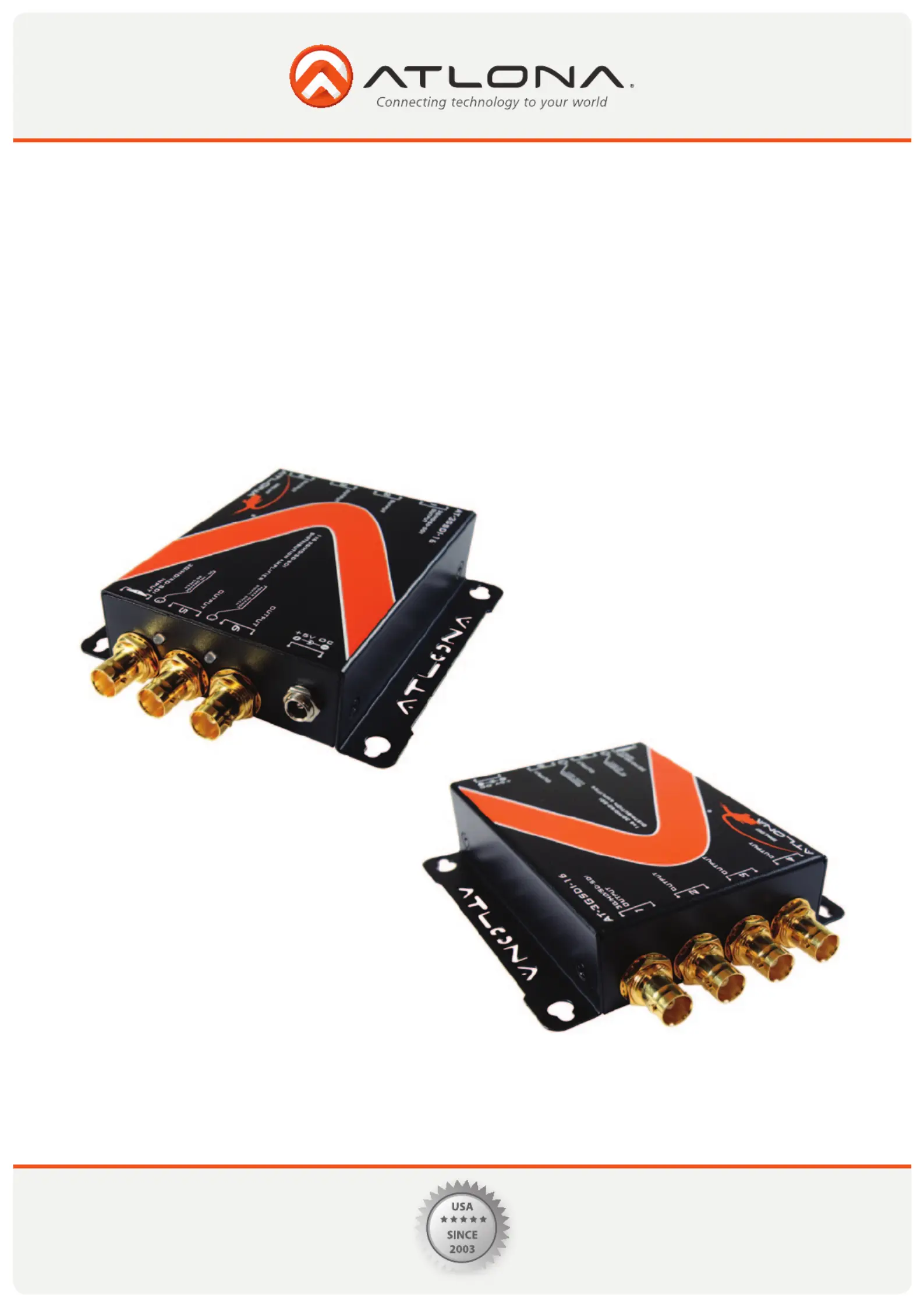

USER MANUAL
1X6 3G/HD/SD-SDI SPLITTER
WITH RECLOCKING AT-3GSDI-16
1
www.atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
1. INTRODUCTION ...................... 1
2. PACKAGE CONTENTS ...................... 1
3. FEATURES ...................... 1
4. SPECIFICATIONS ...................... 2
5. PANEL DESCRIPTIONS ...................... 3
5.1. Transmitting Module ...................... 3
5.1.1. Front Panel ...................... 3
5.1.2. Rear Panel ...................... 3
6. CONNECTION DIAGRAM ...................... 4
7. INSTALLATION ...................... 4
8. SAFETY INFORMATION ...................... 5
9. WARRANTY ...................... 6
10. ATLONA PRODUCT REGISTRATION ...................... 7
11. SIGNAL MEASUREMENT ...................... 8
The AT-3GSDI-16 1x6 3G/HD/SD-SDI Splitter with Reclocking receives one SDI input, perfectly duplicates it,
and re-transmits six SDI outputs for real time multi-viewing. It is a reliable video device splitting a SDI, HD-SDI,
or 3G-SDI video source to six SDI compliant displays at the same time.
• 1x AT-3GSDI-16
• 1x5V universal power supply
• 1x User’s manual
• 3G/HD/SD triple-rate distribution
• Four separately buffered and reclocked outputs
• Cable equalization (Beldon 1694A) and signal retiming
• Dual color LED indication of input lock and rate
• Passes all ancillary data
• Provides automatic input cable equalization up to 300m (1000ft)@SD, 150m (500ft)@HD and 90m (300ft)
• Reclocking SDI signals for cascading and thus longer transmission
• Inter-locked power supply for better fixedness
TABLE OF CONTENTS
INTRODUCTION:
PACKAGE CONTENTS:
FEATURES:
2
www.atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
SPECIFICATIONS
Technical
Role of usage
SDI standards SD-SDI, HD-SDI, 3G-SDI
Auto 3G/HD/SD detectionY es
Supported protocols SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE 425M
Video bandwidth[ 2.97Gpbs & 2.97/1.001Gbps]
Data rates 270 / 1483 / 1485 / 2967/ 2970 Mbps
Output impedance
Reclocking functionY es
Cable equalization[ 3G] up to 90m (300ft) [HD] up to 150m (500ft) [SD] up to 300m (1000ft)
Audio supportY es
RP-198 pathological patternsI mmune
PCB stack-up
Input 1x BNC [SDI]
Output 6x BNC [SDI]
BNC connector
Eye pattern characteristics
Amplitude: Within 800mV 3% (<10%) Long time jitter: 0.195g (<1.0g)
Rise overshoot: Less than 2% (<10%) T iming jitter: 0.195g (<1.0g)
Fall overshoot: Less than 2% (<10%) A lignment jitter: 0.127g (<0.2g)
Mechanical
Housing Metal enclosure
Dimensions
[L x W x H]
Model 5.7” x 3.2” x 1” (145 x 80 x 25mm)
Package 10.6” x 6.9” x 3.2” (270 x 175 x 80mm)
Carton 15.7” x 12.6” x 11.8” (450 x 370 x 300mm)
Weight
Model 10.9oz (310g)
Package 1.7lbs (785g)
Fixedness Inter-locked power supply
Power supply 5V 4A DC
Power consumption 10 Watt (max)
Operation temperature 32~104°F (0~40°C)
Storage temperature -4~140°F (-20~60°C)
Relative humidity 20~90% RH (no condensation)
