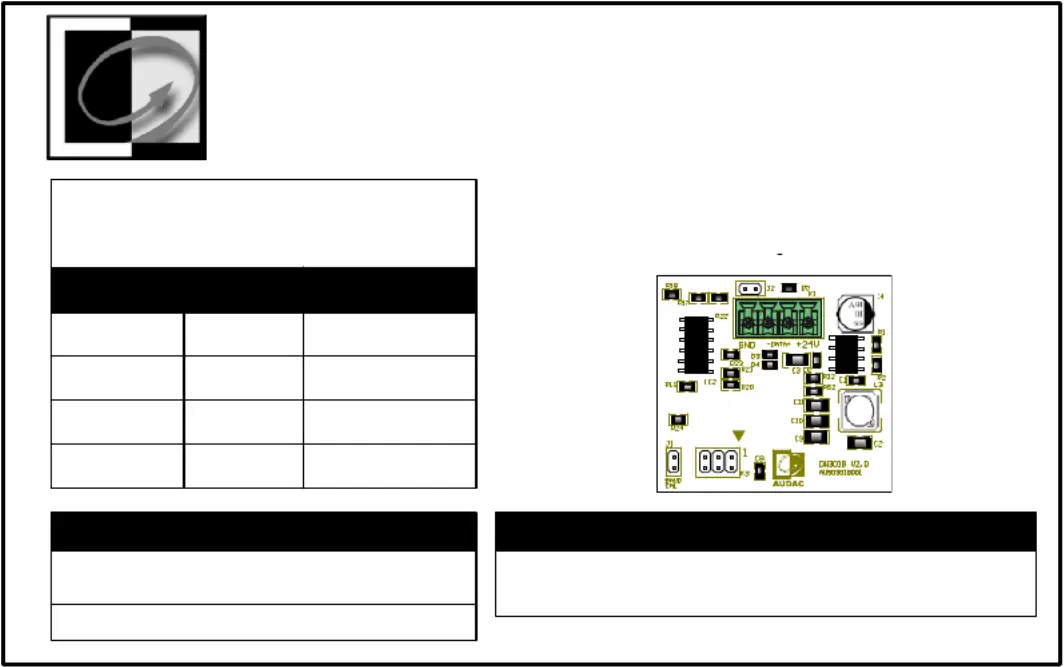

AUDAC

Connections

DW3020/4020

Pin 1

Pin 2

Pin 3

Pin 4

Enkel aan te sluiten door een vakman

Connections only to be made by professionals

Seulement à brancher par un professionel

Nur anzuschließen von einem Fachmann

+24V DC

DATA +

DATA -

GND

Signal

Only connect the DW3020/4020 wall panels to your

matrix system when it’s powered off

Brown and Orange pair should not be connected

Conductor

Green - White

Blue

Blue - White

Green

T-568B - Straight

PIN 1

PIN 2

PIN 3

PIN 4

ATTENTION

J2 is a Bus-termination Jumper. It should only be placed when the

wall panel is connected at the end of the communication line.

(or when its the only connected thing)

JUMPER SETTINGS

Produktspezifikationen

Marke:	Audac
Kategorie:	Regler
Modell:	DW4020
Breite:	43 mm
Tiefe:	43 mm
Gewicht:	28 g
Produktfarbe:	Schwarz
Höhe:	33 mm
Befestigungstyp:	Wand-montiert
Eingebautes Display:	Ja
Typ:	Digitaler Lautstärkeregler
Menge pro Packung:	1 Stück(e)
Gehäusematerial:	Acrylnitril-Butadien-Styrol (ABS)
Maximale Eingangsleistung:	- W
Abmessungen (BxTxH):	43 x 33 x 43 mm
