Baumann Vista Bedienungsanleitung

83LIOPVHINWEISE ZUR INSTALLATIONDas Gerät wurde als Dunstabzugshaube für Abluftbetrieb (die angesaugte Luft wird nach außen abgeleitet) oder als Dunstabzugshaube für Umluftbetrieb (die Luft wird in den Raum zurückgeleitet) entwickelt. ABLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der metallenen Fettlter gereinigt und durch ein Rohr nach außen geleitet. UMLUFTBETRIEB: Die abgesaugte Luft wird mit Hilfe der Fettlter und eines Aktivkohlelters (separat verkauft) gereinigt und wieder in den Innenraum geleitet. Auf Grund der Komplexität des Gerätes wird empfohlen, die Installation durch Fachpersonal unter Einhaltung der gültigen Bestimmungen sowie im Besonderen der in Bezug auf die Ableitung der abzuführenden Luft vornehmen zu lassen und den elektrischen Anschluss. Der Hersteller lehnt jegliche Haftung bei einer falschen oder nicht fachgerechten Installation ab.

SICHERHEITSHINWEISE• Das Ger�t muss in einem Mindestabstand von 65 cmDas Ger�t muss in einem Mindestabstand von 65 cm über einem Elektroherd und 75 cm über einem Gas- oder kombinierten Herd installiert werden (Abb. 10). • Vorsicht ist geboten, wenn gleichzeitig eine Dunstabzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, da die Dunstabzugshaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung benötigen. • Der Unterdruck im Raum darf den Wert von 4 Pa (4 x 10-5bar) nicht übersteigen. Um einen sicheren Betrieb der Dunstabzugshaube zu gewährleisten, ist daher immer auf eine ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der Luft nach außen müssen die im jeweiligen Land geltenden Vorschriften beachtet werden.

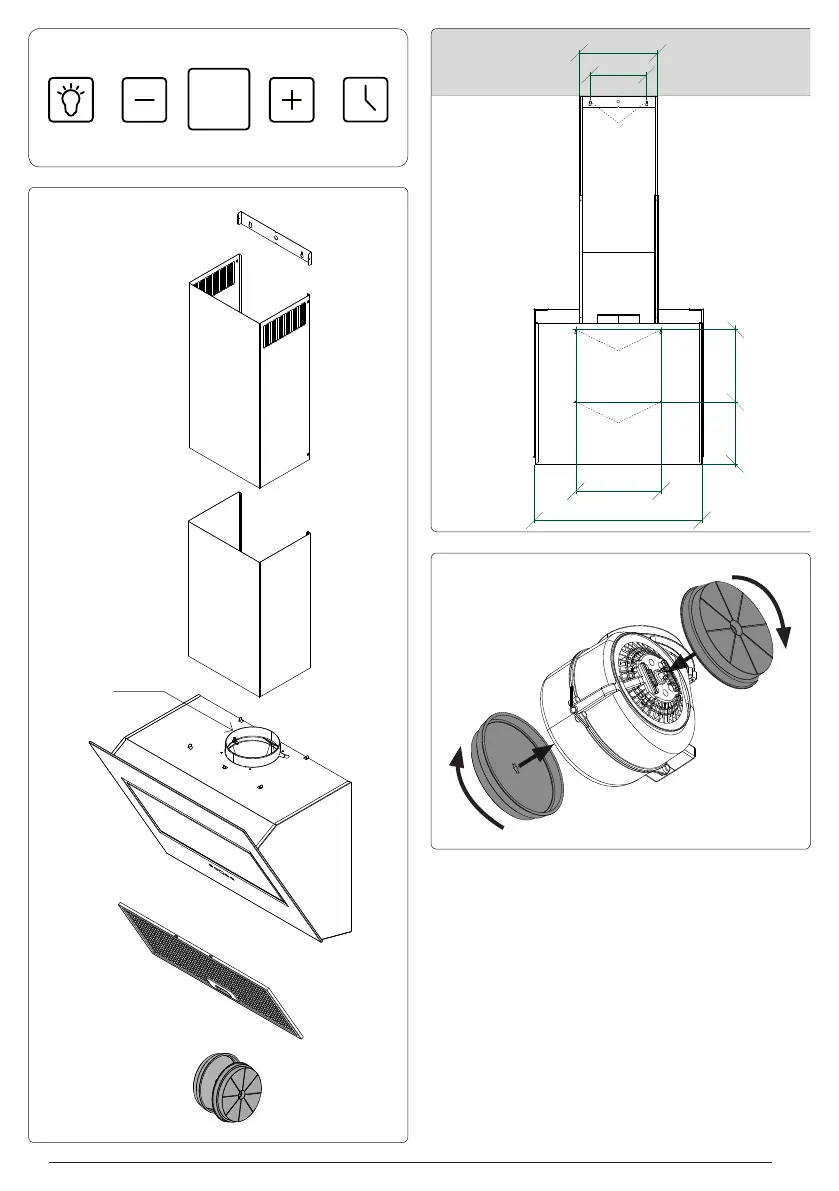

Sollten Schrauben und Dübel dem Produkt beiliegen, muss man sich davon überzeugen, dass sie sich für die Wand, an der man die Abzugshaube anbringen möchte, eignen. BESTANDTEILDARSTELLUNG > siehe Abb. 2WANDMONTAGE DER DUNSTABZUGSHAUBE • Führen Sie die Bohrung an der Wand für die Löcher A-B-C so aus, dass die angegebenen Abst�nde eingehalten werden (Abb. 3). • Hängen Sie die Dunstabzugshaube an die Wand – hierfür sind die Bohrlöcher A vorgesehen (Abb. 5). • Befestigen Sie die Dunstabzugshaube endgültig mithilfe der Sicherheitsbohrlöcher B (Abb. 6). • Schließen Sie den Flansch Y (Abb. 2) mithilfe eines Anschlussrohres an die Abluftöffnung an. (die oben genannten Schritte nicht bei der Version mit Filtern ausführen). • Den oberen Anschlussring E in das Innere des unteren Anschlussringes F einsetzen. Die beiden Abzugsblendenteile in Aussparung am Gehäuse der Abzugshaube einsetzen (Abb. 7).

• Befestigen Sie den Bügel Z (Abb. 8) mithilfe der Bohrlöcher C an der Wand. • Obere Abzugsblende E nach oben schieben und mit den dafür vorgesehenen Schrauben in den Löchern des Tragbügels Z befestigen, welcher zuvor in den Bohrlöchern C an der Wand festgeschraubt wurde (Abb. 9). UMLUFT VERSION INSTALLATIONUm die Abzugshaube von Ansaugausführung in ltrierende Ausführung umzuwandeln, fordern Sie bei ihrem H�ndler das Filtrier-Kit an und folgen Sie den Montageanleitungen. ELEKTRISCHER ANSCHLUSSÜberprüfen Sie, ob die Netzspannung ausreichend ist und der für die Speisung der Abzugshaube gemäß den Angaben auf dem Typenschild im Inneren des Ger�tes entspricht. FUNKTIONSKONTROLLEÜberprüfen Sie das Einschalten des Motors bei den 4 Geschwindigkeiten sowie die Beleuchtung. BEDIENUNGSTEUERPULT (Abb.

1) - Beleuchtung - Durch Drücken wird die Dunstabzugshaube mit Geschwindigkeitsstufe 1 eingeschaltet; neuerliches Drücken verringert die Geschwindigkeit bis zum Ausschalten.

60 - Display - Durch Drücken wird die Dunstabzugshaube mit Geschwindigkeitsstufe 1 eingeschaltet; neuerliches Drücken erhöht die Geschwindigkeit bis zur Stufe 4. - Timer- Durch Drücken wird der Timer aktiviert, der den Ansaugmotor nach 15 Minuten abschaltet. Ist die Ansauggeschwindigkeit auf Stufe 4 eingestellt, wird der Timer automatisch aktiviert. Die Ansauggeschwindigkeit wird nach 15 Minuten automatisch auf Stufe 3 zurückgeschaltet. DE BEDIENUNGS UND WARTUNGSANLEITUNG DE.

93LIOPVSICHERHEIT• Unter der Haube nicht mit offener Flamme Unter der Haube nicht mit offener Flamme kochen. • Bei Benutzung von Frittiergeräten ist es notwendig Bei Benutzung von Frittiergeräten ist es notwendig diese ständig unter Kontrolle zu halten, da das überhitzte Öl sich entzünden könnte. • Trennen Sie vor jeglichen Reinigungsarbeiten Trennen Sie vor jeglichen Reinigungsarbeiten das Gerät von der Stromversorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters. • Sollten im Raum gleichzeitig die Haube und Sollten im Raum gleichzeitig die Haube und weitere Geräte, die Dämpfe abgeben und nicht durch elektrischen Strom gespeist werden, verwendet werden, muss der Raum gelüftet werden. • Vermeiden Sie es, das Kochfeld �ungenutzt) Vermeiden Sie es, das Kochfeld �ungenutzt) eingeschaltet zu lassen.

• Beschränken Sie den Einsatz der Abzugshaube Beschränken Sie den Einsatz der Abzugshaube auf das Vorgesehene: Verhinderung von Kochgerüchen; verwenden Sie sie nicht für andere Zwecke. • Es ist empfehlenswert, die Abzugshaube kurz Es ist empfehlenswert, die Abzugshaube kurz vor dem Kochvorgang einzuschalten und diese nach dessen Ende mindestens 15 min weiter zu betreiben, d. h. bis alle Gerüche verschwunden sind. REINIGUNG• Verwenden Sie ausschließlich ein feuchtes Tuch und neutrale üssige Reinigungsmittel. • Vermeiden Sie nasse Tücher und Schwämme, Wasserstrahlen, Lösungsmittel, Alkohol und Scheuermittel. HINWEIS: Trennen Sie vor jeglichen Wartungsar-beiten das Gerät von der Stromversorgung durch Herausziehen des Steckers oder Betätigung des Hauptschalters. FETTFILTER AUS METALL (Abb.

2M)Die Fettlter haben die Aufgabe, die Fettpartikel in der Luft zu binden; die Sättigung der Filter hängt daher von der Häugkeit ab, mit der die Dunstabzugshaube betrieben wird.

Um eine mögliche Brandgefahr zu verhindern, muss der Filter auf jeden Fall spätestens alle zwei Monate wie folgt gereinigt werden: • Entnehmen Sie die Filter aus der Dunstabzugshaube und waschen Sie sie mit einem Gemisch aus Wasser und üssigem Neutralreiniger. • Wenn notwenig, lassen Sie die Verschmutzungen kurz einweichen. • Gründlich mit lauwarmem Wasser abspülen und abtrocknen lassen. Sie können die Filter auch in der Geschirrspülmaschine reinigen. Nach mehrmaligem Waschen der Aluminiumfilter können Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch auf einen kostenlosen Ersatz dieser Teile des Geräts. ACTIVATED CARBON FILTERS (Abb. 2L)(für Umluft Version)Umluft Version)) einzeln verkäuich Die Aktivkohlelter dienen dazu, die Luft zu reinigen, die wieder in den Raum zurückgeführt wird.

Diese Filter sind weder waschbar noch wieder verwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättigung der Aktivkohle ist von der mehr oder weniger langen Benutzung der Küchenhaube abhängig, sowie von der Art der zubereiteten Speisen und von der Regelmäßigkeit, mit welcher die Fettlter gereinigt werden. Zur Montage des Kohlelters ist Folgendes erforderlich:• Die metallenen Fettlter abmontieren (Abb. 2M). • Die Kohlenilter abmontieren (Abb. 4)BELEUCHTUNGBauen Sie eine Lampe mit den gleichen Eigenschaften ein, da eine höhere Leistung die Elektroanlage beschädigen könnte.

TECHNISCHE DATEN- EDELSTAHLGEHÄUSE- HÖHENVERSTELLBARER HAUBENKANAL- ELEKTROANLAGE GEMÄSS INTERNATIONALEN NORMEN- 4 - 3 BETRIEBSGESCHWINDIGKEITEN- BELEUCHTUNGSANLAGE: halogen Lampe 20W 12V GU 4ENTSORGUNG VON ELEKTROALTGERÄTENGemäß der Europäischen Richtlinie 00/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden.

Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN GENANNTEN ANWEISUNGEN ZURÜCKZUFÜHREN SIND, WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN UND DIE GARANTIE ERLISCHT SOFORT. DE BEDIENUNGS UND WARTUNGSANLEITUNG DE.
