BERNSTEIN AG . Hans-Bernstein-Straße 1 . 32457 Porta Westfalica . www.bernstein.eu BERNSTEIN-Dok.: 0800000787 / Stand: 7 /
2018-04-13 / 2511-17

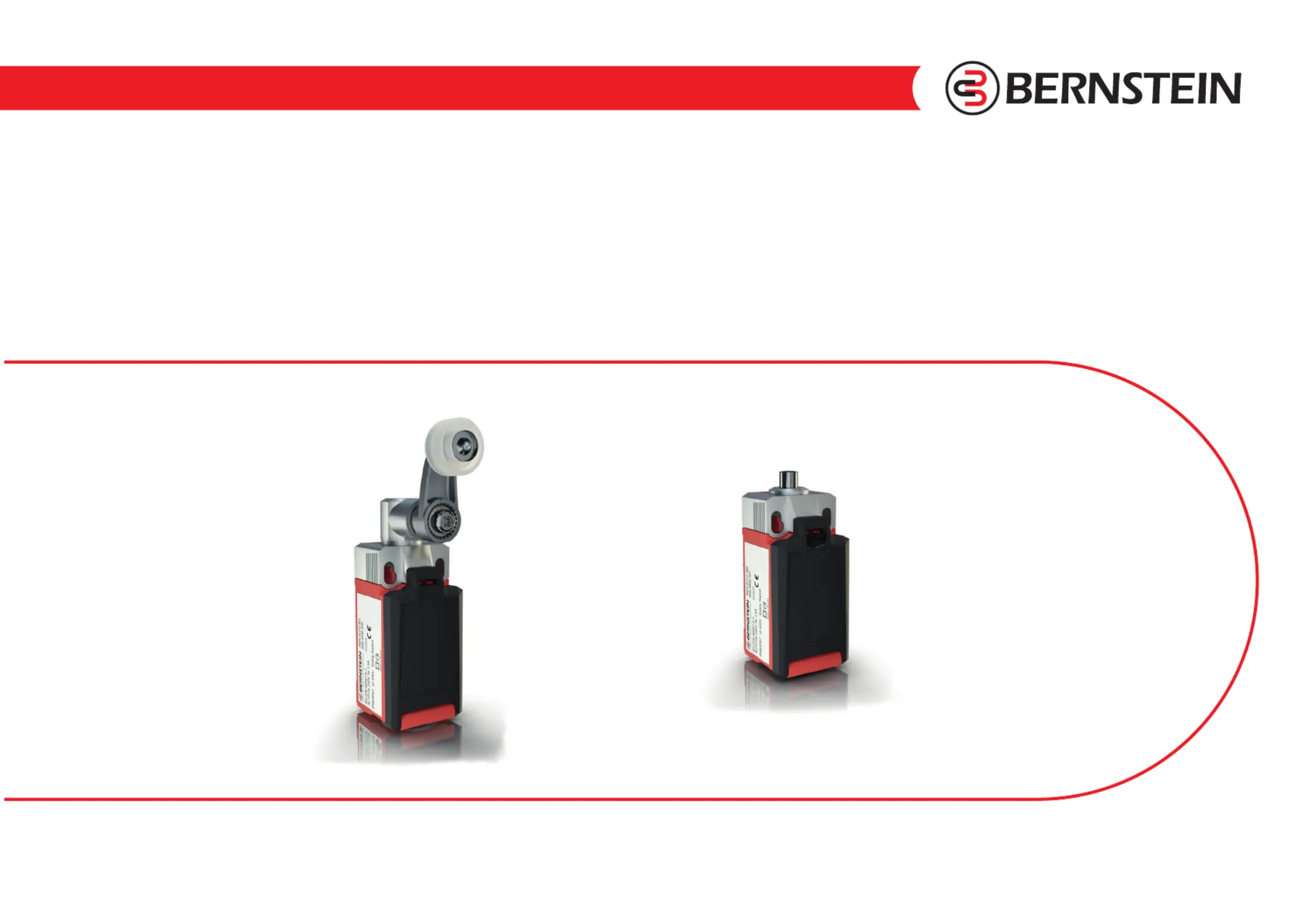

Isolierstoffgekapselter Positionsschalter / Plastic bodied Position Switches / Interrupteur de position à boîtier isolant
Typbezeichnung / Type / Désignation du type IN65 ...
Betriebs- und Montageanleitung / Installation and Operating Instructions /
Instructions de service et de montage
Seite 2 von 8
BERNSTEIN AG . Hans-Bernstein-Straße 1 . 32457 Porta Westfalica . www.bernstein.eu BERNSTEIN-Dok.: 0800000787 / Stand: 7 / 2018-04-13 / 2511-17
Betriebs- und Montageanleitung / Installation and Operating Instructions / Instructions de service et de montage
Der Positionsschalter IN65 mit Sicherheitsfunktion wurde
entwickelt, um als Teil einer Gesamtanlage oder Maschine
sicherheitsgerichtete Funktionen zu übernehmen.
Es liegt in der Verantwortung des Herstellers einer Anlage
oder Maschine, die korrekte Gesamtfunktion sicherzustellen.
The position switch IN65 with safety function, is suitable to
operate as a component in a safety circuit system for plant or
machinery.
It is the responsibility of the machine builder and/or installer
to ensure correct overall function of the safety system.
L‘interrupteur de position IN65 avec fonction de sécurité a été
développé pour assurer une partie de la fonction de sécurité
dans l‘installation globale ou la machine.
Le fabricant de l‘installation ou de la machine est responsable
du bon fonctionnement de l‘ensemble.
Bestimmungsgemäßer Gebrauch Intended use Utilisation conforme à la destination
Fixierte Positionierung z.B. mit Befestigungsschraube M5
nach DIN EN ISO 4762. / Fixed positioning with e.g. xing
screw M5 according to the standard DINENISO4762. /
Un positionnement xe s’eectue au moyen d’une vis de
xation M5 (p.ex.) selon DINEN ISO 4762.
Gehäuse mit Anschlusslöchern nach DIN EN 50047 /
Switch housing with mounting holes according to DIN EN 50047 /
Boîtier avec trous de xation selon DIN EN 50047
IN65 ... SM ... IN65 ... SM ... NORM ...
Abmessungen / Dimensions / Dimensions
20
22
11.5
Betätigungsrichtung /
Operating direction /
Sens d‘attaque
Betätigungsrichtung /
Operating direction /
Sens d‘attaque
Zulassungen / Approvals / Homologations
entsprechend Datenblatt / according to data sheet / selon la fiche de données
Seite 3 von 8
BERNSTEIN AG . Hans-Bernstein-Straße 1 . 32457 Porta Westfalica . www.bernstein.eu BERNSTEIN-Dok.: 0800000787 / Stand: 7 / 2018-04-13 / 2511-17
Mögliche Betätigungseinrichtungen / Possible actuators / Actionneurs possibles
SM - siehe Seite 2
Ø
RK / RM �
2.5 Nm
AHK / AHM �
AHSGU Ro �AHSK / AHSM �
AHDM DGHK �
Ø
DGKK KNK HK � � �
Ø
Ø
Ø
2.5 Nm
2.5 Nm
2.5 Nm
AVK / AVM
AVZK / AVZM �
X
X: siehe Datenblatt
X: see data sheet
X: voir la che technique
X: siehe Datenblatt
X: see data sheet
X: voir la che technique
