Seite 1/11
© 2024-05-22 Biltema Nordic Services AB

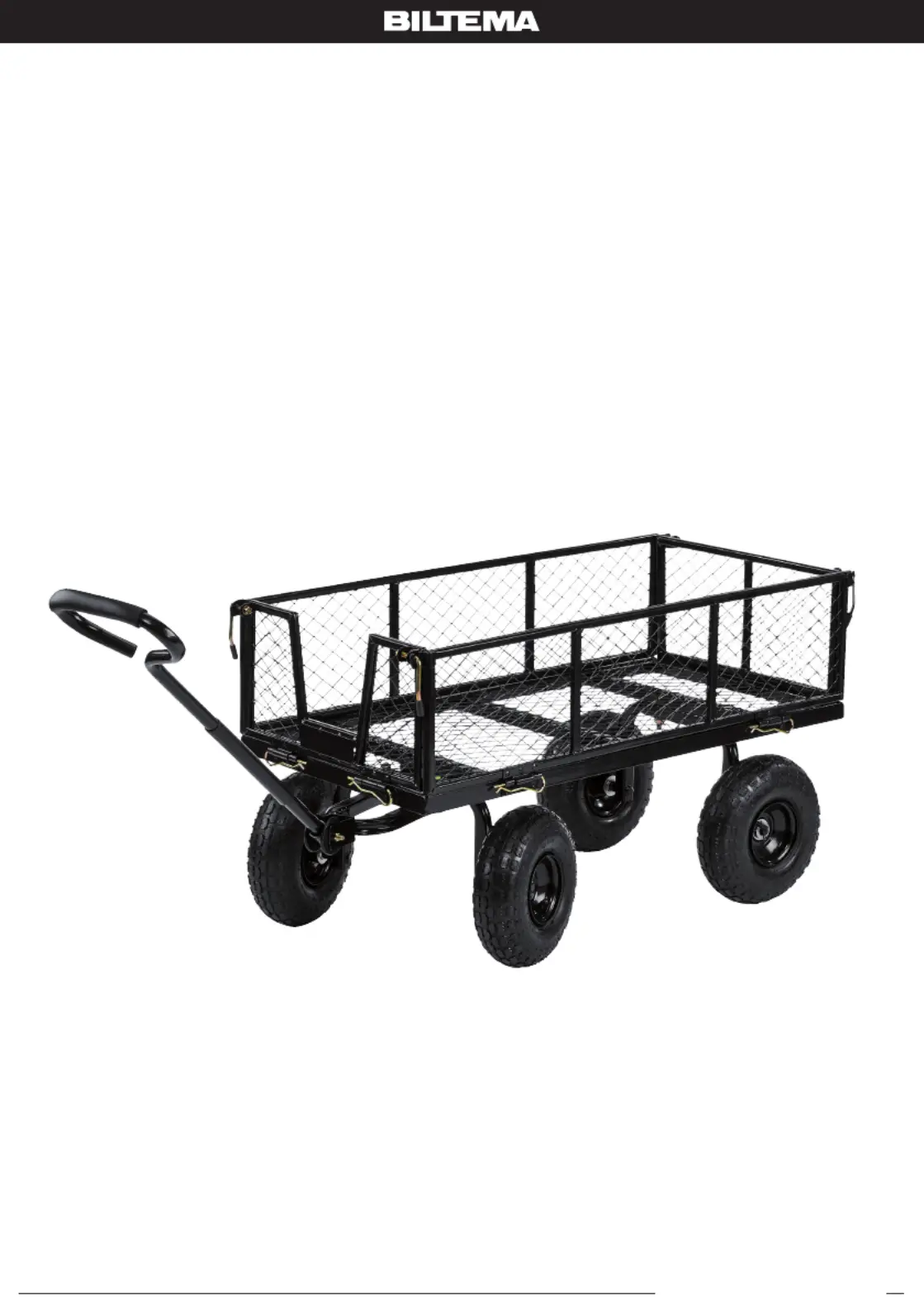

Art. 14-0195
TRANSPORTVAGN
TRANSPORTVOGN
KULJETUSVAUNU
TRANSPORTVOGN
250 kg
Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com
2
© 2024-05-22 Biltema Nordic Services AB
Art. 14-0195
TRANSPORTVAGN
SE NO
TRANSPORTVOGN
DELAR
A. Ändsektioner x 2
B. Sidosektioner x 2
C. Luftgummihjul x 4
D. Botten
E. Dragarm
F. Plastblock
G. Dragarmshållare
H. Framaxel
I. Bakaxel
J. Bult med bricka och mutter x 2
K. Muttrar och nylonbrickor (M12 x 2, M16)
L. Bult med bricka och mutter
M. R-stift x 8
N. Stift x 4
O. Sektionskoppling x 4
P. Hjulbricka x 4
MONTERING
Varning! Följ instruktionerna i manualen noggrant,
annars kan det innebära risk för personskador och
skador på produkten, eller skador på andra material
i närheten.
1. Fäst dragarmshållaren (G) på framaxeln (H), med
hjälp av de två bultarna/brickorna/muttrarna (J).
2. Ta botten (D) och vänd den upp och ner så att
de utskjutande bultarna är vända uppåt. Placera
hjulaxlarna (H/I) på bultarna. Skruva fast hjulax-
larna med hjälp av de två stora nylonmuttrarna/
brickorna (K) enligt bilden.
3. Sätt på hjulen (C) på hjulaxlarna, följt av hjulbrick-
orna (P). Trä i stiften i hålen i hjulaxlarna (N) för
låsa fast hjulen.
4. Ta bort bulten/brickan/muttern (L) från plast-
blocket (F). Rikta in dragarmen (E) i plastblocket
(F) så att hålen i dragarmen linjerar med hålen i
dragarmshållaren (G). För bulten igenom hålet sätt
tillbaks brickan och spänn med muttern.
5. Vänd på den monterade vagnen så att den står
på hjulen, sätt sidosektionerna (B) och ändsektio-
nerna (A) på plats. Lås fast sektionerna med hjälp
av R-stiften (M).
DELER
A. Endeseksjoner x 2
B. Sideseksjoner x 2
C. Luftgummihjul x 4
D. Bunn
E. Trekkstang
F. Plastblokk
G. Trekkstangholder
H. Foraksel
I. Bakaksel
J. Bolt med skive og mutter x 2
K. Muttere og nylonskiver (M12 x 2, M16)
L. Bolt med skive og mutter
M. R-stift x 8
N. Stift x 4
O. Seksjonskobling x 4
P. Hjulskive x 4
MONTERING
A Følg instruksjonene i bruksanvisningen for dvarsel!
å unngå risiko for personskader og skader på pro-
duktet, eller skader på andre materialer i nærheten.
1. Fest trekkstangholderen (G) på forakselen (H) ved
hjelp av de to boltene/skivene/mutterne (J).
2. Snu bunnen (D) opp ned, slik at de utstående
boltene vender oppover. Plasser hjulakslene (H/I) på
boltene. Skru hjulakslene fast ved hjelp av de to store
nylonmutterne/skivene (K), som vist på bildet.
3. Sett hjulene (C) på hjulakslene, etterfulgt av hjulski-
vene (P). Tre stiften inn i hullene i hjulakslene (N) for å
låse hjulene på plass.
4. Fjern bolten/skiven/mutteren (L) fra plastblokken
(F). Plasser trekkstangen (E) i plastblokken (F) slik at
hullene i trekkstangen står på linje med hullene i trek-
karmholderen (G). Før bolten gjennom hullet, monter
brikken igjen, og stram med mutteren.
5. Snu den monterte vognen, slik at den står på hju-
lene. Monter sideseksjonene (B) og endeseksjonene
(A). Lås fast seksjonene ved hjelp av R-stiften (M).
3
© 2024-05-22 Biltema Nordic Services AB
Art. 14-0195
FI DK
KULJETUSVAUNU TRANSPORTVOGN
OSAT
A. Pääty x 2
B. Sivu x 2
C. Ilmakumipyörä x 4
D. Pohja
E. Vetoaisa
F. Muovi-istukka
G. Vetoaisanpidin
H. Etuakseli
I. Taka-akseli
J. Pultti, aluslevy ja mutteri x 2
K. Mutteri ja nailonaluslevy (M12 x 2, M16)
L. Pultti, aluslevy ja mutteri
M. R-sokka x 8
N. Sokka x 4
O. Laitaliitin x 4
P. Pyörän aluslevy x 4
KOKOAMINEN
Varoitus! Käyttöohjeen ohjeita on noudatettava tar-
kasti, muutoin vaarana voi olla henkilö- ja tuotevahin-
koja tai lähellä olevien materiaalien vahingoittuminen.
1. Kiinnitä vetoaisanpidike (G) etuakseliin (H) kahden
pultin, aluslevyn ja mutterin (J) avulla.
2. Ota pohjalevy (D) ja käännä se ylösalaisin niin, että
ulkonevat pultit osoittavat ylöspäin. Vie pyöränakse-
lit (H/I) pultteihin. Kiinnitä pyöränakselit paikoilleen
käyttämällä kahta suurta nailonmutteria ja aluslevyä
(K), ks. kuva.
3. Vie pyörät (C) pyöräakseleihin, lisää sen jälkeen
pyörän aluslevyt (P). Lukitse pyörät paikoilleen asen-
tamalla sokat pyöräakseleiden (N) reikiin.
4. Ota pultti, aluslevy ja mutteri (L) pois muovi-
istukasta (F). Ohjaa vetoaina (E) muovi-istukkaan
(F) siten, että vetoaisan reiät ovat samassa linjassa
vetoaisan pidikkeen (G) reikien kanssa. Vie pultti
reiän läpi, aseta aluslevy takaisin paikalleen ja kiristä
liitos mutterilla.
5. Käännä koottu vaunu pyörilleen ja asenna sivut (B)
ja päädyt (A) paikoilleen. Lukitse laidat paikoilleen
R-sokilla (M).
DELE
A. Endeafsnit x 2
B. Sidesektioner x 2
C. Luftgummihjul x 4
D. Bund
E. Slæbearm
F. Plastblokke
G. Holder til trækstang
H. Foraksel
I. Bagaksel
J. Bolt med møtrik og skive x 2
K. Møtrikker og nylonskiver (M12 x 2, M16)
L. Bolt med møtrik og skive
M. R-ben x 8
N. Pin x 4
O. Sektionsstik x 4
P. Hjulvaskemaskine x 4
MONTERING
Advarsel! Følg instruktionerne i manualen omhyg-
geligt, ellers kan der være risiko for personskade og
beskadigelse af produktet eller beskadigelse af andre
materialer i nærheden.
1. Fastgør trækarmholderen (G) til forakslen (H) ved
hjælp af de to bolte/skiver/møtrikker (J).
2. Tag bunden (D) og vend den på hovedet, så de
fremspringende bolte vender opad. Placer hjulaksler-
ne (H/I) på boltene. Skru hjulakslerne på plads med
de to store nylonmøtrikker/skiver (K) som vist.
3. Sæt hjulene (C) på hjulakslerne, efterfulgt af hjul-
skiverne (P). Træk stifterne ind i hullerne i hjulakslerne
(N) for at låse hjulene på plads.
4. Fjern bolten/skiven/møtrikken (L) fra plastblok-
ken (F). Ret trækarmen (E) ind i plastblokken (F), så
hullerne i trækarmen ugter med hullerne i trækarm-
holderen (G). Før bolten gennem hullet, sæt skiven
tilbage på plads og stram med møtrikken.
5. Vend den monterede vogn, så den er på hjulene,
sæt sidesektionerne (B) og endesektionerne (A) på
plads. Lås sektionerne på plads ved hjælp af R-
stifterne (M).
