BJZIndustriedienst und Vertrieb, D-75031 Eppingen, Tel: 07262/1064 Fax: 07262/1063 Gebrauchsanleitung ARMBANDMONITOR

03/07 - am.doc

Gebrauchsanleitung ARMBANDMONITOR

Gebrauchsanleitung ARMBANDMONITOR

Gebrauchsanleitung ARMBANDMONITOR

Gebrauchsanleitung ARMBANDMONITOR Gebrauchsanleitung ARMBANDMONITOR

Bestellnummern: C-193 2334

(4,5 mm Druckknopfanschluß), C-193 2331(10,3 mm Druckknopfanschluß)

Das System besteht aus 2 Teilen: Auswerteeinheit und Stromversorgung.

Montage und Verkabelung:

Als Stromversorgung dient ein 9V - Festspannungs-Steckernetzteil mit einem

3,5 mm Klinkenstecker, Pluspol außen.

Klinkenstecker mit Auswerteeinheit verbinden und Steckernetzteil in

Netzsteckdose stecken.

Die Auswerteeinheit wird am besten in Augenhöhe über dem Arbeitsplatz

montiert, z.B. mit einem Klettband.

Die schwarze Erdungsleitung der Auswerteeinheit muß an den Schutzleiter

einer zweiten Netzsteckdose, z.B. über BJZ - Erdungsbox, angeschlossen

werden.

Am Druckknopfanschluß der Auswerteeinheit wird das Armband angeschlossen.

Funktion:

Betriebszustandsschalter "Aktiv" schalten. Bei korrekt angelegtem Armband

leuchtet die "SAFE - LED".

Blinkt die rote "FAULT - LED" und ein Warnsignal ertönt, kann dies folgende

Ursachen haben:

•Armband wurde abgenommen

•keine Verbindung Masse-Monitor

•defektes Armband

•defektes Spiralkabel.

Stellen Sie die Ursache der Warnmeldung fest und beheben Sie den Fehler.

Wird der Arbeitsplatz verlassen, muß die Auswerteeinheit auf "STAND - BY"

geschaltet werden. Das Warnsignal wird unterbunden, jedoch weist die

blinkende "FAULT - LED" auf die unterbrochene Armverbindung hin und erinnert

an das Wiederanlegen des Armbandes.

Vorgehensweise im Störfall:

Verkabelung und Armband auf Funktionsfähigkeit überprüfen, gegebenenfalls

kalibrieren.

Kalibrierung

1.Benötigte Hilfsmittel:

- definierter Widerstand (z. B. Widerstandsdekade), Verbindungsleitungen

2. Aufbau

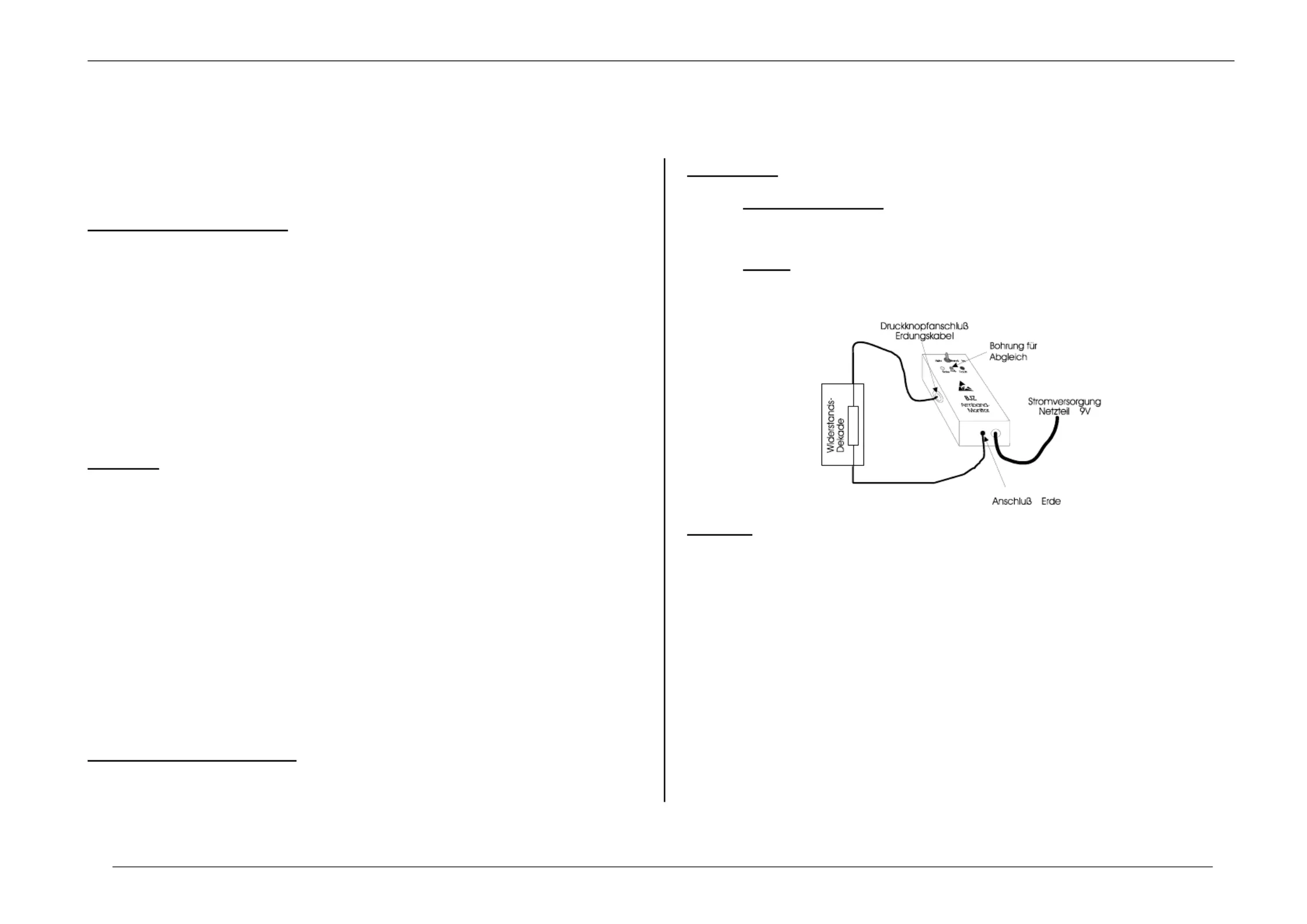

Der Aufbau der einzelnen Komponenten muß wie in folgender Skizze gezeigt

erfolgen:

Abgleich

Bei Benutzung in Verbindung mit Erdungskabeln mit 1 x 10

6

Ω

Schutzwiderstand: Widerstandsdekade auf 3 x 10

6

Ω

einstellen.

Bei Benutzung in Verbindung mit Erdungskabeln mit anderen

Schutzwiderständen: Widerstandsdekade: Widerstandswert des

Schutzwiderstands + 2 x 10

6

Ω

.

Stromversorgung herstellen, Armbandmonitor auf „Aktiv“ stellen.

Mit einem passenden Schraubendreher erreicht man durch die Bohrung mit der

Bezeichnung „Adj.“ das Potentiometer für den Abgleich.

Potentiometer solange verstellen, bis bei eingestelltem Widerstandswert der

Umschlag von roter LED auf grüne LED gerade erfolgt.

Öffnung für den Abgleich kann jetzt, falls erforderlich, versiegelt werden.
