Bresser BR-S200B Bedienungsanleitung

17 / 281 GültigkeitshinweisDiese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern:F004597 Anleitungsversion: 1221Bezeichnung dieser Anleitung: Manual_F004597_BRS200B_en-nl-de_BRESSER_v122021aInformationen bei Serviceanfragen stets angeben. 2 Zu dieser AnleitungHINWEISDiese Bedienungsanleitung ist als Teil des Gerätes zu betrachten. Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsan-leitung. Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunktauf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgendenBesitzer/Benutzer des Produkts weiterzugeben.

3 Verwendungszweck• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränktenphysischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangelsWissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Per-son beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Dieses Gerät dient ausschließlich der privaten Nutzung. • Es wurde entwickelt als elektronisches Zubehörteil zum ausschließlichen Anschluss und Betrieban in dieser Anleitung beschriebenen privat genutzten Geräten. • Das Gerät ist nur für den Betrieb in Innenräumen bestimmt. 4 Allgemeine Sicherheitshinweise GEFAHRGefahr eines Stromschlags. Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrie-ben werden.

• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längerenBetriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netz-stecker ziehen. • Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netz-steckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da derStecker des Netzkabels als Trennvorrichtung zum Stromnetz dient. • Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Ka-bel.

18 / 28• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen. • Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betriebnehmen. Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausge-tauscht werden. • Entladen Sie das Gerät vor Wartungs- und Reinigungsarbeiten. • Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerätnicht mit nassen oder feuchten Körperteilen. • Betreiben Sie das Gerät niemals mit defekten oder beschädigten Bauteilen (z. B. Gehäuse, Kabel,Lampe o. ä. ). GEFAHRErstickungsgefahr. Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kin-der. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen. • Verpackungsmaterialien (Plastiktüten, Gummibänder, etc. ) von Kindern fernhalten.

Es besteht Er-stickungsgefahr. WARNUNGBlendgefahr. Sorgen Sie dafür, dass Menschen und Tiere nicht in die Leuchte blicken. Durch die hohe Leuchtkraftkönnen die Augen geblendet werden und Nachbilder entstehen. Diese Beeinträchtigung des Sehver-mögens kann zu Unfällen führen. VORSICHTVerbrennungsgefahr. Geräteteile niemals während des Betriebs oder vor der vollständigen Abkühlung (ca. 45 Min. nachdem Ausschalten) anfassen. VORSICHTVerletzungsgefahr. Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leich-te bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt dienachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen. • Behandeln Sie Blitzröhren und Lampen stets mit besonderer Vorsicht. Glassplitter können zuschweren bis tödlichen Verletzungen von Augen und Haut führen.

19 / 28• Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netz-teil. Gerät nicht kurzschließen oder ins Feuer werfen. Durch übermäßige Hitze und unsachgemä-ße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden. VORSICHTBrandgefahr. Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt dienachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden. • Durch eine extrem hohe Hitzeentwicklung einzelner Bauteile von bis zu 250°C besteht akuteBRANDGEFAHR. Stellen Sie das Gerät immer so auf, dass es nicht umkippen kann, und sorgenSie für eine angemessen sichere Lagerung. • Halten Sie Kinder und Tiere vom Gerät fern. Sie könnten das Gerät umwerfen. • Sorgen Sie dafür, dass niemand über Verbindungskabel des Geräts stolpern kann. Das Gerätkönnte umgeworfen werden.

• Nehmen Sie das Gerät niemals mit aufgesetzter Schutzkappe in Betrieb. • Decken Sie die Lüftungsschlitze oder Kühlrippen des Geräts während des Betriebs oder solangees noch nicht vollständig abgekühlt ist niemals ab. • Halten Sie leicht brennbare Materialien vom Gerät fern. • Betreiben Sie das Gerät nur mit offenen Softboxen, um eine Brandgefahr durch Wärmestau zuvermeiden. HINWEISGefahr von Sachschäden. Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden. Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen. • Bauen Sie das Gerät nicht auseinander. Wenden Sie sich im Falle eines Defekts an Ihren Fach-händler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatureinschicken.

• Führen Sie Reinigungs- und Wartungsarbeiten am Gerät nur wie in der Bedienungsanleitung be-schrieben durch. • Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoherLuftfeuchtigkeit.

• Setzen Sie das Gerät keinen Erschütterungen aus. • Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben ent-sprechen. • Fassen Sie Blitzröhren oder Lampen nicht mit bloßen Händen an. Verwenden Sie beim Aus- undEinbau stets saubere Baumwollhandschuhe oder ein sauberes Tuch.

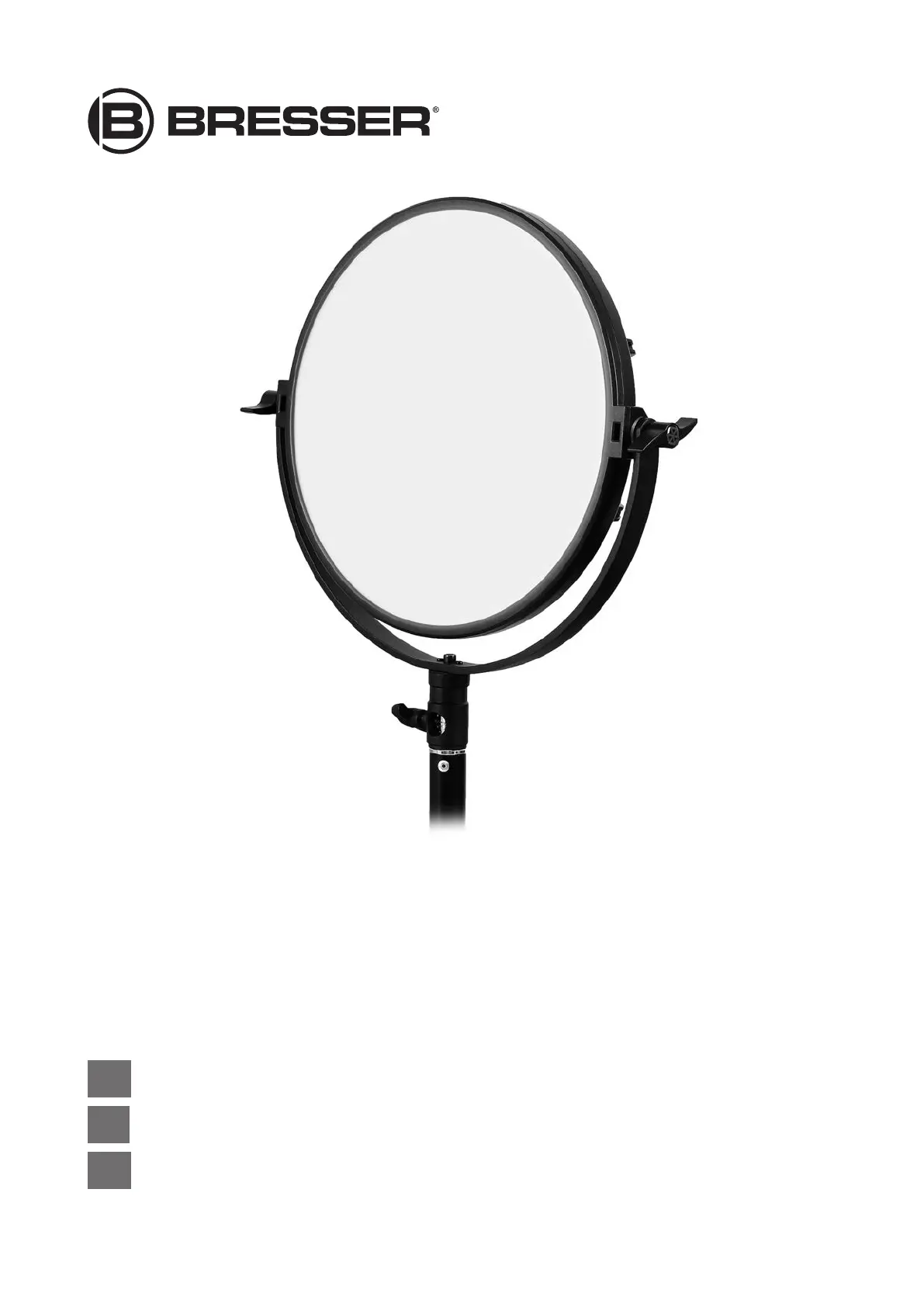

20 / 285 Teileübersicht und Lieferumfang20161958211A13467109151314C17182112BAbb.1: Alle Teile der LED-Leuchte, Modell BR-S 200 B1 Griff 2 LED-Panel3 V-Lock Akkusockel (für geeigneten Akku1 fürden Mobilbetrieb) (optional)4 Lüfter5 Lüfter-Schalter 6 Stromanschlussbuchse7 EIN/AUS-Kippschalter (Gerät ein-/ ausschal-ten)8 Helligkeits- und Kanalwahldrehregler (stufen-lose Regelung)9 UP-Knopf (Farbtemperatur) 10 DOWN-Knopf (Farbtemperatur)11 Feststellknopf (Spigot-Stativanschluss) 12 Spigot-Stativanschluss13 CHANNEL-Knopf (Kanalwahl aktivieren/deak-tivieren)14 DMX/2.4G-Knopf (DMX- oder 2.4G-Verbin-dung aktivieren/deaktivieren)15 LCD-Display 16 Farbtemperaturdrehregler (stufenlose Rege-lung)17 DMX OUT-Buchse 18 DMX IN-Buchse19 Gabelhalterung 20 Feststellknopf (Gabelhalterung)21 Netzkabel mit 2-poligem DC-Stecker und Eu-ro-Stecker1V-Lock Akku nicht im Lieferumfang enthaltenLieferumfang:LED-Flächenleuchte (A), Gabelmontierung mit Stativanschluss (B), Netzkabel (C)6 Stromversorgung herstellen (Netzstrom)WARNUNG!Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betriebenwerden!

Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichenSpannungsquellen betreiben!1. 2-poligen DC-Stecker des Netzkabels in die Stromanschlussbuchse am Gerät stecken.2. Euro-Stecker des Netzkabels in die Steckdose (230V max. Spannung) stecken.

21 / 28VORSICHT. Beim Einschalten des Geräts darauf achten, dass der EIN/AUS-Kippschalter in diekorrekte Position für die gewünschte Spannungsquelle (Netzstromadapter oder Akku) bewegtwird. 3. EIN/AUS-Kippschalter in die Position ‚II‘ bewegen, um das Gerät per Netzstrom zu betreiben undeinzuschalten. 4. EIN/AUS-Kippschalter in die Position ‚0‘ bewegen, um das Gerät auszuschalten. HINWEIS. Bei längerer Nichtbenutzung das Gerät vom Netzstrom trennen (Netzstecker ziehenoder Akku entfernen). 7 Stromversorgung per Akku (optional)WARNUNG. Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betriebenwerden. Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichenSpannungsquellen betreiben. Alternativ zur Stromversorgung per Netzstrom kann das Gerät auch per Akku* betrieben werden. HINWEIS. Nur den in dieser Anleitung beschriebenen Akku-Typ verwenden.

Die Verwendung ei-nes nicht geeigneten bzw. nicht autorisierten Akkus führt zu Beschädigungen am Gerät und zumVerlust der Garantieansprüche. 1. Akku* vollständig laden. 2. Akku in den Akkusockel auf der Geräterückseite einsetzen. VORSICHT. Vor dem Einschalten des Geräts sicherstellen, dass nur eine Spannungsquelle ge-nutzt wird (Netzstromadapter oder Akku). 3. EIN/AUS-Kippschalter in Position ‚I‘ bewegen, um das Gerät per Akku zu betreiben und einzu-schalten. 4. EIN/AUS-Kippschalter in Position ‚0‘ bewegen, um das Gerät auszuschalten. *nicht im Lieferumfang enthalten8 Beleuchtungseinstellungen1. Helligkeitsdrehregler drehen, um die gewünschte Lichtintensität einzustellen. Nur bei Bicolor-Modellen:2. Farbtemperaturdrehregler drehen, um die gewünschte Farbtemperatur einzustellen (3. 200 bis5. 600 K, stufenlos). 9 Beleuchtungswinkel ändern1.

Feststellknöpfe an beiden Seiten der Gabelhalterung vorsichtig lösen. 2. Die Leuchte in den gewünschten Winkel bewegen. 3. Die Feststellknöpfe wieder handfest anziehen. GEFAHR.

22 / 2810 Anschluss an eine Beleuchtungskonsole(DMX-RJ11) (optional)In Kombination mit einer RJ11-kompatiblen DMX-Beleuchtungskonsole* und entsprechenden Verbin-dungskabeln* können ein oder mehrere LED-Strahler zentral gesteuert werden:1. RJ11-Modularstecker des Verbindungskabels* in die entsprechende Buchse an der Beleuchtungs-konsole* sowie in die Buchse der LED-Leuchte stecken.2. Steuerungswahlknopf drücken, um die Steuerung per DMX-Beleuchtungskonsole zu aktivieren.Die DMX-Funktionsleuchte leuchtet.HINWEIS!Im DMX-Steuerungsmodus kann die LED-Leuchte nur über die Konsole gesteuertwerden.3. Für die manuelle Steuerung oder eine Steuerung per Fernbedienung* den Steuerungswahlknopferneut drücken.

Die 2.4G-Funktionsleuchte leuchtet.*nicht im Lieferumfang enthalten11 Technische DatenModell BR-S-200B(bicolor)Stromverbrauch 200WAnzahl der LEDs 1280Lichtstrom 20.000 LMLeuchtmittel LED, nicht austauschbarFarbtemperatur 3.200K – 5.600KDimmer 10% bis 100%Betriebsspannung DC 36V per Netzadapter oder optional per 2 x Sony V-Lock Lithium-AkkuZulässige Betriebsbedingungen Trocken, 0° C bis +40° CLagerungsbedingungen Trocken und staubfrei, 0° C bis +40° CTab.1: BR-S200BHINWEIS!Die in diesem Gerät verbauten LED‘s weisen eine sehr lange Lebensdauer auf, so dassdiese nicht ausgewechselt werden müssen. Ein Wechseln der Leuchtdioden ist aus technischenGründen auch nicht möglich!12 EntsorgungEntsorgen Sie die Verpackungsmaterialien sortenrein.

Informationen zur ordnungsgemäßenEntsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.Werfen Sie Elektrogeräte nicht in den Hausmüll!Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte undderen Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesam-melt und einer umweltgerechten Wiederverwertung zugeführt werden.

23 / 2813 EG-KonformitätserklärungEine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien undentsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Textder EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:www.bresser.de/download/F004597/CE/F004597_CE.pdf14 GarantieDie reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten,freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierungauf unserer Website erforderlich.Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Ser-viceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.
