Seite 1/6

Assembly Instructions

EC4X

COMPUTER WORKSTATION

WITH MOUSE PAD

HARDWARE LIST

Qty Part# Description

2 010-1863 Top & Bottom Shelves

1 010-4511 Slide Out Shelf

1 010-4512 Slide Out Shelf w/Cut Out

4 010-4505 Shelf Support Brackets

1 010-2658 Mouse Pad Mounting Bracket

1 022-1397 Right Front Leg Assembly

1 022-1398 Left Front Leg Assembly

1 022-1399 Right Rear Leg Assembly

1 022-1400 Left Rear leg Assembly

1 022-1825 Mouse Pad Assembly

2 015-0002 4" Casters w/o Lock

2 015-0003 4" Casters w/ Lock

2 030-1191 14" Full Extension Slide

Ref Qty Part# Description

AA 16 030-0300 5/8" Square Head Bolts

BB 16 030-0002 5/16-18 Hex Serrated Nuts

CC 16 030-0304 1/4-20 x 5/8" Combo Screws

DD 2 030-0428 2 11/32" Washers

EE 1 030-0427 Nylon Washer

FF 1 030-0306 1" x 21/64" Washer

GG 1 030-0421 5/16-18 Hex Lock Nut

HH 2 030-0325 1/4-20 x 1/2" Combo Screws

JJ 16 030-1228 8-32 x 1/4" Combo Truss Screws

KK 8 030-1203 #*-32 Acorn Nuts

LL 2 010-2841PB Mouse Pad Brackets

MM 8 02236 8-32 GFlange Whiz Lock Nuts

NN 1 010-3487 Spacer Shim

1 010-1106 Hex Wrench

PARTS LIST

TOOLS REQUIRED

Hex Wrench (Provided)

Phillips Screwdriver

Rubber Mallet

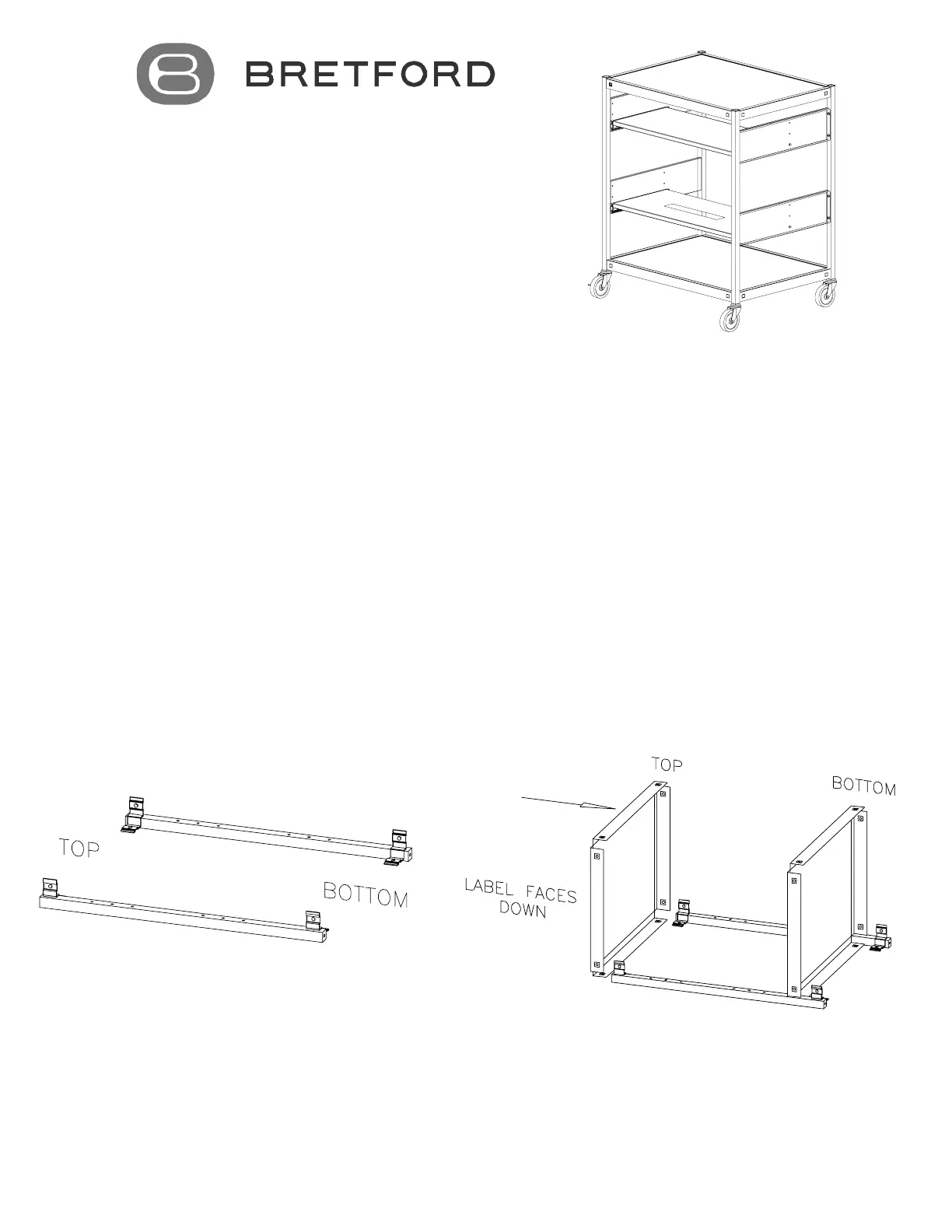

STEP 1

Lay the front legs on a carpeted surface (they are stamped "LF" and "RF") with the holes

facing up and the brackets facing up and in as shown in Figure 1. Slide the top and bottom

shelves onto the legs so that the brackets are inside the shelves (Figure 2).

FIGURE 2

FIGURE 1



Produktspezifikationen

Marke:	Bretford
Kategorie:	Multimedia machen
Modell:	EC4X-E5
Breite:	609.6 mm
Tiefe:	457.2 mm
Gewicht:	24948 g
Produktfarbe:	Beige
Höhe:	863.6 mm
Material:	Stahl
Typ:	Multimedia-Wagen
Tastaturablage:	Ja
