HW730-Modbus/TCP Bdfe 172 700-01 04.20
PM1000699 000 01

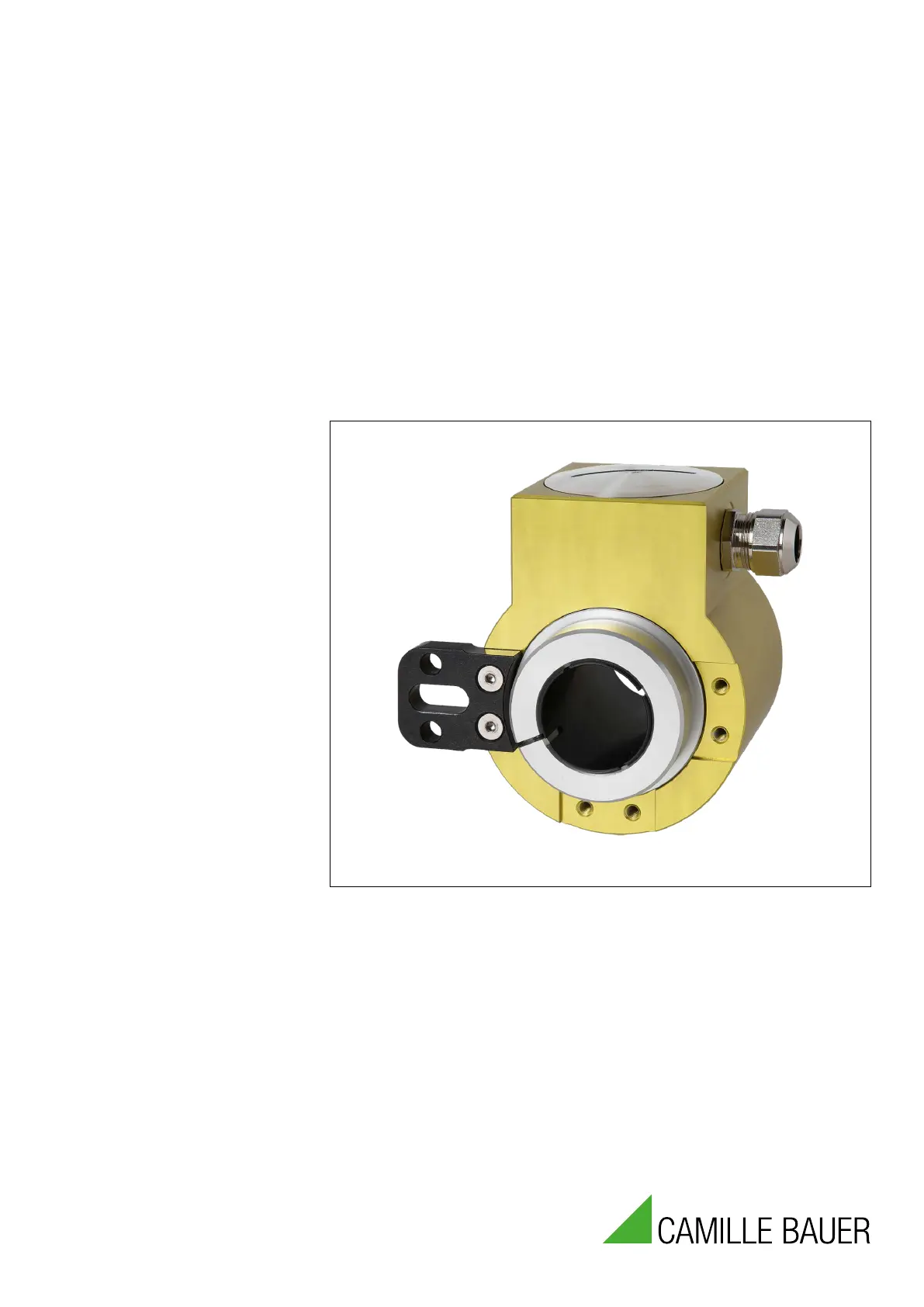

Betriebsanleitung
Programmierbarer Hohlwellen-Drehwinkel-
Messumformer KINAX HW730-Modbus/TCP mit PoE
Mode d’emploi
Convertisseurs de mesure angulaire d’arbres creux
programmables KINAX HW730-Modbus/TCP avec PoE
Operating Instructions
Programmable hollow-shaft transmitter for angular
position KINAX HW730-Modbus/TCP with PoE
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone +41 56 618 21 11
Fax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
2 Betriebsanleitung HW730-Modbus/TCP Bd Camille Bauer Metrawatt
Betriebsanleitung KINAX HW730-Modbus/TCP mit PoE,
Programmierbarer Hohlwellen-Drehwinkel-Messumformer
1. Sicherheitshinweise
1.1 Symbole
Die Symbole in dieser Anleitung weisen auf Risiken hin und
haben folgende Bedeutung:
Warnung bei möglichen Gefahren.
Nichtbeachtung kann zu Betriebsstörungen
führen.
Nichtbeachtung kann zu Betriebsstörungen
und Personenschäden führen.
Info für bestimmungsgerechte
Produkthandhabung.
1.2 Bestimmungsgemässe Verwendung
• Der Drehgeber KINAX HW730-Modbus/TCP mit PoE ist
ein Präzisionsmessgerät und dient der Erfassung und
Bereitstellung von Winkelmesswerten als digitaler Wert.
Das Gerät darf nur zu diesem Zweck verwendet werden.
• Der Drehwinkel-Messumformer ist nicht zur Drehzahl-
messung bestimmt.
• Das Gerät ist für den Einbau industrieller Anlagen vor-
gesehen und erfüllt die Anforderungen nach EN 61010-1.
• Maritime Geräteausführungen sind nur für die zugelas-
senen Umwelt-Kategorien vorgesehen.
• Der Hersteller haftet nicht für Schäden, die auf unsach-
gemässe Behandlung, Modifikationen oder nicht bestim-
mungsgemässe Anwendungen zurückzuführen sind.
1.3 Inbetriebnahme
• Einbau, Montage, Installation und Inbe -
triebnahme des Gerätes muss aus-
schliesslich durch eine qualifizierte Fach-
kraft ausgeführt werden.
• Betriebsanleitung des Herstellers muss
beachtet werden.
• Vor Inbetriebnahme der Anlage alle elek-
trischen Verbindungen überprüfen.
• Eine Gefährdung von Personen, eine Be-
schädigung der Anlage und eine Beschä-
digung von Betriebseinrichtungen durch
den Ausfall oder Fehlfunktion des Gerätes
muss durch geeignete Sicherheitsmass-
nahmen ausgeschlossen werden.
• Das Gerät nicht ausserhalb der Grenzwerte
betreiben, welche in der Betriebsanleitung
angegeben sind.
1.4 Reparaturen und Änderungen
Reparaturen und Änderungen sind aus-
schliesslich durch den Hersteller auszu-
führen. Bei unsachgemässen Eingriffen in
das Gerät erlischt der Garantieanspruch.
Änderungen, die zur Verbesserung des
Produktes führen, behalten wir uns vor.
1.5 Entsorgung
Geräte und Bestandteile dürfen nur fach-
gerecht und nach länderspezifischen Vor-
schriften entsorgt werden.
1.6 Transport und Lagerung
Die Geräte sind ausschliesslich in der
Originalverpackung zu transportieren und
zu lagern. Geräte nicht fallen lassen oder
grösseren Erschütterungen aussetzen.
2. Lieferumfang
1 Programmierbarer Hohlwellen-Drehwinkel-Messumformer
KINAX HW730-Modbus/TCP mit PoE
1 Drehmomentstützen-Set HW730 169 749
1 Sicherheitshinweise 172 734 (deutsch, englisch, französisch)
1 Software- und Doku-CD 156 027
3. Anwendung
Der KINAX HW730-Modbus/TCP mit PoE ist ein sehr robuster
absoluter Hohlwellen-Drehwinkel-Messumformer, der sich
dank seiner hohen mechanischen Belastbarkeit besonders für
den Einsatz in rauer Umgebung eignet. Er erfasst kontaktlos
die Winkelstellung einer Welle und stellt sie über Modbus/
TCP zur Verfügung.
4. Hauptmerkmale
• Robuster Hohlwellen-Drehwinkel-Messumformer
• Schnittstelle Modbus/TCP mit Power over Ethernet (PoE)
• Durchgehende Hohlwelle bis
Ø 30 mm
• Höchste mechanische und elektrische Sicherheit
• Wasser- und staubdicht IP67/IP69K
• Verschleissfrei und wartungsfrei
• Einfache Montage und schnelle Inbetriebnahme
• Messbereich (Nullpunkt) und Drehrichtung über Modbus/
TCP parametrierbar
• Freie Parametrierung über Software CB-Manager
• Maritime Ausführung (vormals GL, Germanischer Lloyd)
lieferbar
5. Technische Daten
5.1 Allgemeine Daten
Messgrösse: Drehwinkel
Messprinzip: Kapazitives Verfahren
Produktspezifikationen
| Marke: | Camille Bauer |
| Kategorie: | Messung |
| Modell: | KINAX HW730-Modbus/TCP |
