Drehen Sie den E-Bike-Adapter gegen
den Uhrzeigersinn, um den Adapter von
Scheinwerfer und Halterung zu trennen.
Führen Sie den Scheinwerfer an den Kerben in die Halterung
ein. Drehen Sie den Adapter dann bis zum Anschlag im
Uhrzeigersinn.
Design Pat. Pending
Copyright© 2021 CATEYE Co., Ltd.
HLEB570G-210521
1
1
MONTAGE AM FAHRRAD
• Diese Bedienungsanleitung dient der
Verwendung durch E-Bike-Fachpersonal.
Versuchen Sie nicht, diesen Scheinwerfer
zu installieren, falls Sie keine Erfahrung mit
E-Bikes haben. Weitere Informationen
erhalten Sie von Ihrem Händler.
• Nach Montage des Scheinwerfers sollte der
Händler die Benutzung erläutern und diese
Bedienungsanleitung an den Kunden
aushändigen.
K 1808
HL-EB570G
Funktionen und Merkmale der
GE100
Der Scheinwerfer GE100 muss zur Verwendung mit
der E-Bike-Antriebseinheit fachgerecht verbunden
werden. Der Scheinwefer kann sowohl ober- als auch
unterhalb des Lenkers montiert werden und ist
abnehmbar. Beachten Sie zur Änderung der
Montagerichtung des E-Bike-Adapters den Abschnitt
„2. Montage des Scheinwerfers“.
Das E-Bike Licht GE100 kann über den optional
erhältlichen Akku auch als Akku-Licht verwendet
werden. Weitere Informationen finden Sie unter
„Abnehmen & optionale Verwendung als Akku-Licht“.
An der Unterseite montiert An der Oberseite montiert

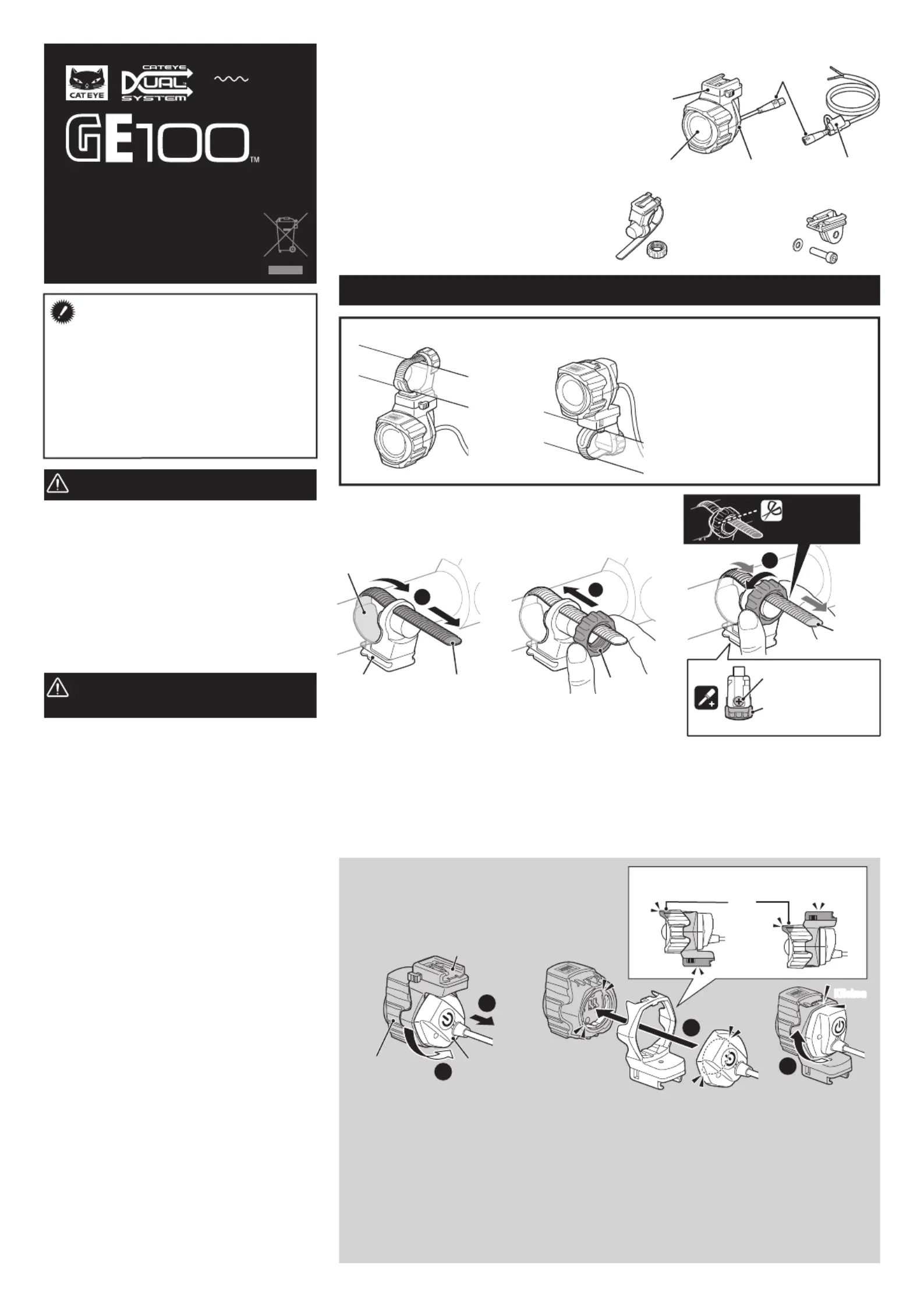

1. Halterung montieren
2. Montage des Scheinwerfers
Führen SIe den Riemen um den
Lenker in die Halterung ein.
Setzten Sie den
Verschlussring auf.
Ziehen Sie den Verschlussring sicher fest.
Abschneiden
2
3
1
Scheinwerfer
Lenkerdurchmesser :
Φ
22 – 35 mm
Anbauhöhe : 400 – 1200 mm
Gummiunterlage
Halterung
Riemen
Riemen
Verschlussring
VORSICHT:
• Ziehen Sie den Verschlussring von Hand an. Wenn Sie ihn mit einem Werkzeug zu fest anziehen, wird
u.U. der Gewinderiemen beschädigt.
• Überprüfen Sie regelmäßig den Verschlussring und die Schraube (*1) an der Halterung, damit der
sichere Halt der Lampe stets gegeben ist.
• Runden Sie die Schnittkante des Halterungsriemens ab, um evtl. Verletzungen vorzubeugen.
Montieren Sie das Licht stets mit dem Visier nach oben,
sodass das Abblendlicht korrekt ausgerichtet ist.
E-BIKE HEADLIGHT
Bedienungsanleitung für E-Bike-Händler
Spezifikationen zum Anschließen
Halterung
E-Bike-Adapter
Entfernen
An der Oberseite
montiert
An der Unterseite
montiert
Visier
Montieren
VORSICHT:
• Achten Sie beim Anbringen oder Entfernen des E-Bike-Adapters darauf, den Scheinwerfer
festzuhalten, damit er nicht herunterfällt und beschädigt wird.
• Bringen Sie den Akku nicht an, wenn sich Wassertropfen, Staub oder andere Fremdkörper am Gerät
befinden. Berühren Sie die Kontakte nicht.
• Montieren Sie den Scheinwerfer niemals mit dem Visier nach unten. Andernfalls wird der
Gegenverkehr geblendet.
Klicken
WARNUNG!!!
(Sterberisiko; Unfallverhütung)
• Schauen Sie nicht direkt in die Lichtquelle. Achten
Sie außerdem bei der Montage des Scheinwerfers
darauf, dass das Licht andere Verkehrsteilnehmer
nicht blendet. Bringen Sie das Visier der
Scheinwerfereinheit oben am Scheinwerfer an.
• Vergewissern Sie sich bitte vor dem Fahren, dass
das Licht fest in der Halterung sitzt und sich
einschaltet. Das Licht darf nicht verdeckt oder
abgedunkelt sein.
• Bauen Sie den Scheinwerfer nicht auseinander.
VORSICHT
(Vermeidung von Verletzungen,
Beschädigungen oder Sachschäden)
• Die Bedienung der Leuchte während der Fahrt ist
gefährlich. Fahren Sie immer vorausschauend.
• Beachten Sie, dass das Licht im Betrieb heiß wird.
Decken Sie das Licht nicht ab.
• Aufgrund von Abweichungen bei den LEDs könnte
ihre Farbe und Helligkeit selbst bei derselben
Modellnummer variieren.
• Bewahren Sie den Scheinwerfer stets außer
Reichweite von Kindern auf.
• Entfernen Sie den E-Bike-Adapter nicht, wenn das
Licht eingeschaltet ist.
•
Bringen Sie den E-Bike-Adapter nicht an, falls sich
Wassertropfen, Staub oder andere Fremdkörper am
Gerät befinden. Berühren Sie zudem die Kontakte nicht.
• Verwenden sie niemals einen Hochdruckstrahler
zum Reinigen des Scheinwerfers.
• Das Gerät ist basierend auf JIS C0920
IPX4-bewertet. Tauchen Sie das Gerät nicht in
Wasser, andernfalls drohen Fehlfunktionen. Nach
Verwendung des Gerätes bei Regenwetter wischen
Sie jegliche Feuchtigkeit ab.
•
Setzen Sie dem Scheinwerfer keine starken Vibrationen,
Stöße oder übermäßige Gewalteinwirkung aus.
•
Sie dürfen den Akku nicht mit einer Spannung oder
Polarität aufladen oder nutzen, die nicht den Vorgaben
entspricht. Schließen Sie den Akku nicht kurz.
• Lassen Sie den Scheinwerfer nicht ins Feuer fallen
und erhitzen Sie die Leuchte nicht.
• Wenn der Scheinwerfer oder Teile davon schmutzig
werden, reinigen Sie diese mit einem weichen
Tuch, das Sie zuerst mit milder Seife angefeuchtet
haben. Verwenden Sie nie Verdünner,Benzin oder
Alkohol; Sie würden das Gerät beschädigen.
Schraube
(Hotizontale Anpassung)
Verschlussring
(Vertikale Anpassung)
FlexTight™-Halterung
(H-34N)
Relaiskabel
GP-Halterung
Scheinwerfer
Halterung
E-Bike-Adapter
Steckverbindung
Schutzkappe
Enthaltene Artikel
Lampeneinheit
* Dieser Abschnitt erklärt die Montage der Lichteinheit an der
Unterseite des Lenkers.
Schwarz
Rot
Zur Lichteinheit
Lichteinheit-
Anschlussklemmen
NO!
OK
6
1
USB
5
2
3
4
1
1
MONTAGE AM FAHRRAD
(Fortsetzung)
2
Bedienung
Abnehmen & optionale Verwendung als Akku-Licht
3. Scheinwerfer anbringen/entfernen
4. Mit Antriebseinheit verbinden

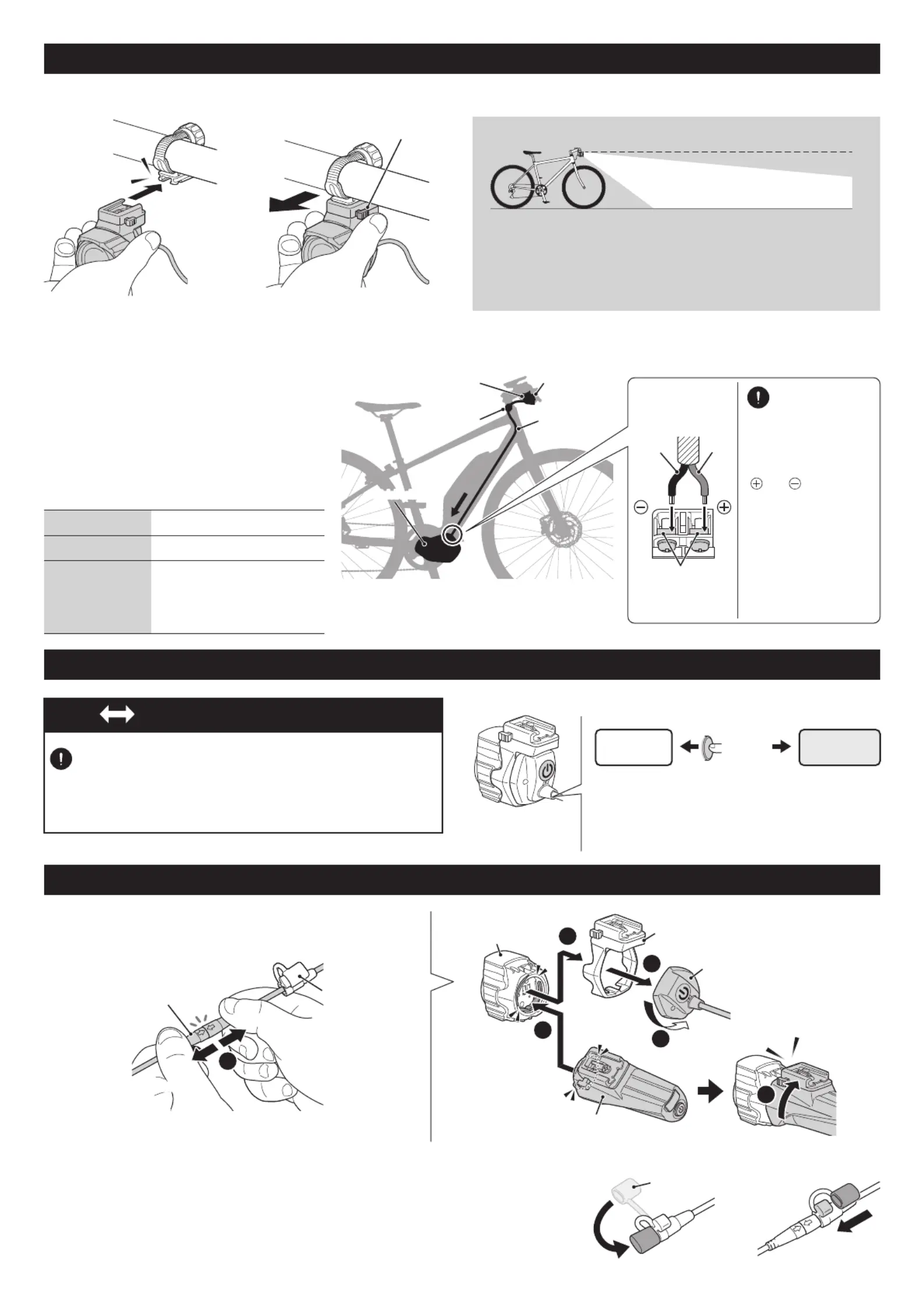

Verbinden Sie das Relaiskabel mit der Antriebseinheit
des E-Bikes und dann den E-Bike-Adapter über die
Steckverbindung mit dem Relaiskabel.
VORSICHT:
Prüfen Sie „Kompatibilität der E-Bike-Ausgabe“,
bevor Sie den Adapter an die Antriebseinheit
anschließen. Achten Sie darauf, eine richtige
Verbindung zur Antriebseinheit herzustellen.
Entriegelungshebel
Wenn die Lichteinheit eingeschaltet ist, drücken Sie den
Schalter zum Ändern des Lichtmodus.
*2
Ist das Fahrrad eine bestimmte Zeit lang (ca. 50
Sekunden) nicht in Bewegung, verringert sich die
Helligkeit, um Akkustrom zu sparen.
Hoch
*2
Gering
(Energiesparen)
Klicken
Schieben
Drücken und halten
Entfernen
Montieren
Achten Sie bei der Montage darauf, dass der Lichtkegel des Scheinwerfers
andere Verkehrsteilnehmer nicht blendet. Passen Sie den Winkel an, indem Sie
den Regler oder die Schraube (*1) so weit lösen, dass sich die Halterung
geringfügig bewegt. Nehmen Sie die Anpassung vor und ziehen Sie die
Schraube zur Fixierung der Lichteinheit wieder an.
Die Abbildung links zeigt
nur eine beispielhafte
Verbindung. Form,
Verbindung (Position von
und ) und
Verkabelung der
Lichtanschlussklemmen
können je nach
E-Bike-Modell variieren.
Weitere Informationen
finden Sie in der
Bedienungsanleitung des
E-Bikes.
DC5.5−14.5 V
6,8 W Nennleistung
Kompatibilität der E-Bike-Ausgabe
Eingangsspannung
Leistungsaufnahme
Kabellänge
Ca. 160 cm
• Lampeneinheit : Ca. 15 cm
• Relaiskabel : Ca. 145 cm
(Rot: Positiv / Schwarz: Negativ)
Drücken
Schalter
Das Licht kann über das E-Bike Display ein- /ausgeschalten werden.
Die Ausführung des E-Bike-Displays kann je nach E-Bike-Modell
variieren. Weitere Informationen finden Sie in der Bedienungsanleitung
des E-Bike.
ONOFF
Steuerung über das E-Bike Display
Lichtmodi wechseln
Einstellung des Lichtkegels
Horizontal
Relaiskabel
E-Bike-Adapter
Lampeneinheit
Beispielverbindung
Antriebseinheit
Steckverbindung
Akku (optional)
E-Bike-Adapter
Halterung
Klicken
Steckerverbindung
Schutzkappe
Aufbewahrt
Schutzkappe
VORSICHT:
• Setzen Sie nach der Trennung der Steckverbindung die Schutzkappe auf, damit kein Wasser in den
Anschluss eintreten kann.
• Kehren Sie für den erneuten Anschluss des E-Bike-Adapters die Schritte um und achten Sie bei der
Verbindung des Anschlusses darauf, dass sich die Pfeile auf dem Kabel gegenüber stehen.
• Bewahren Sie die Schutzkappe stets sorgsam für den Gebrauch auf.
Scheinwerfer
Relaiskabel (Antriebseinheit)
Getrennt Angeschlossen
Seite des E-Bike-Adapters
BEGRENZTE GEWÄHRLEISTUNG
2 Jahre Garantie: Nur Lichteinheit (ohne Zubehör/Erweiterungen)
CatEye gewährleistet eine Garantie über 2 Jahre auf Material und Verarbeitung vom
Kaufdatum an. Falls das Produkt bei normalem Gebrauch Fehler aufweist, wird
Cateye das Produkt kostenlos reparieren oder austauschen. Der Service muss von
CatEye Co., Ltd oder autorisierten Servicestellen durchgeführt werden. Wenn Sie
das Gerät einsenden, packen Sie es sorgfältig ein und fügen Sie die Garantiekarte
sowie Reparaturhinweise bei. Achten Sie darauf, Ihren Namen und Ihre Anschrift in
Druckbuchstaben deutlich lesbar auf die Garantiekarte zu schreiben.
Versicherungs- und Transportkosten bis zu unserem Kundendienst gehen zu
Lasten der Person, die unseren Kundendienst in Anspruch nehmen möchte.
2-8-25, KUWAZU, HIGASHI SUMIYOSHI-KU, OSAKA, JAPAN 546-0041
For inquiries, please visit https://cateye.com/intl/contact/
CO
.,LTD.
JURISTISCHE INFORMATIONEN
SPEZIFIKATIONEN

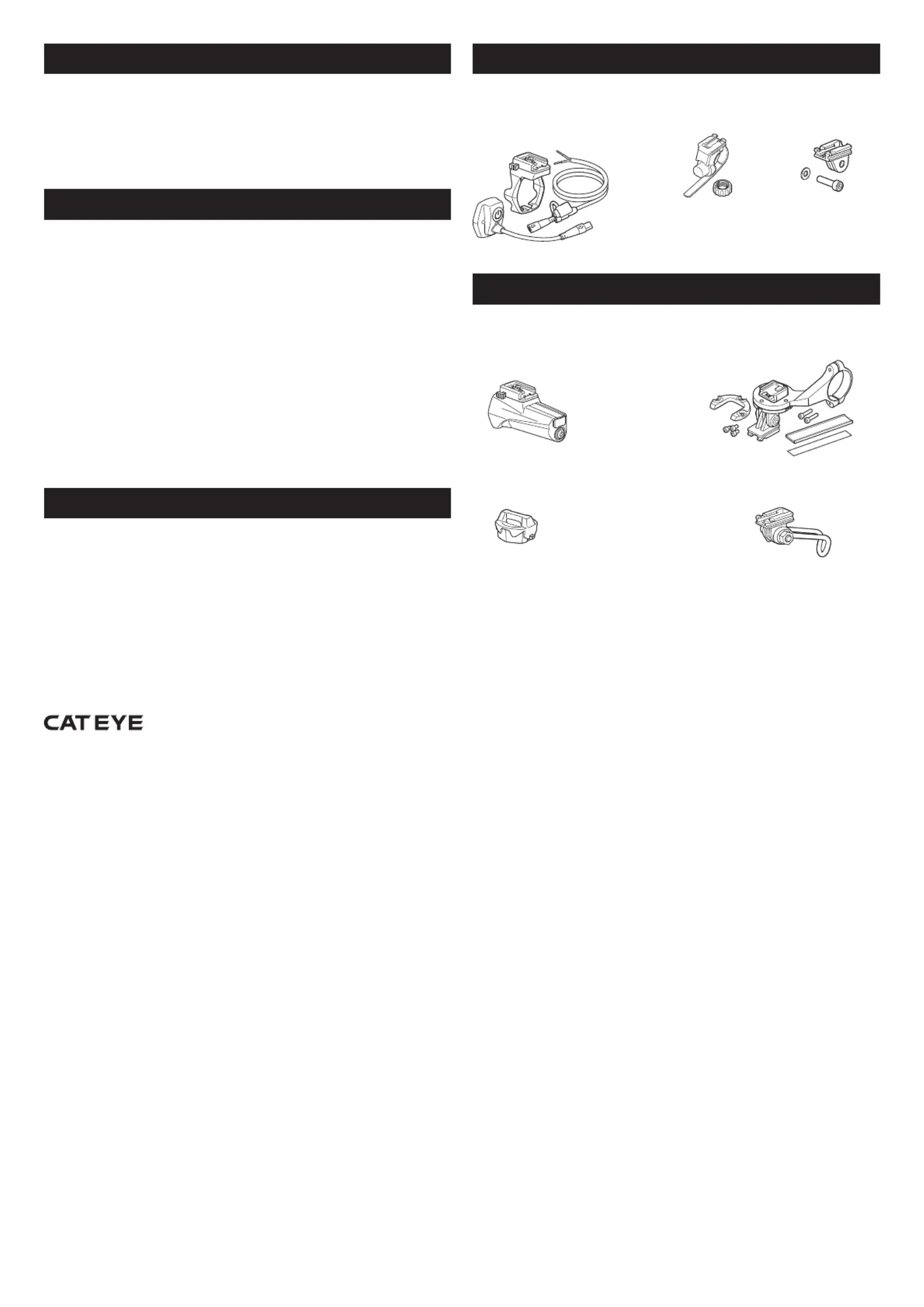

STANDARDZUBEHÖR
OPTIONALES ZUBEHÖR
Das Licht ist in Deutschland nur dann nach StVZO zugelassen, wenn der
Frontstrahler an Pedelecs bis 25 km/h angebracht wird, die mit einem
Batterieladeanzeiger ausgestattet sind und den Motor abschalten, um eine
rechtmäßige Funktion zu gewährleisten und eine Tiefentladung der Batterie zu
verhindern.
Lichtquelle High-brightness multi-white LED
Temperaturbereich -10˚C – 40˚C
Wasserdicht IPX4
Kompatibilität der E-Bike-Ausgabe
• Eingangsspannung DC5.5 − 14.5 V
• Leistungsaufnahme 6,8 W Nennleistung
• Kabellänge Ca. 160 cm
Lampeneinheit : Ca. 15 cm
Relaiskabel : Ca. 145 cm
(Rot: Positiv / Schwarz: Negativ)
Maße/Gewicht 65,0 x 63,0 x 45,5 mm / 94,5 g (Nur Lichteinheit)
* Die technischen Daten und die Konstruktion können jederzeit ohne vorherige
Ankündigung geändert werden.
5336922
E-Bike-Adapter
(Min 5.5V-Max 14.5V)
5336840
Akku
(BA-3.4DS)
5338827N
FlexTight™-Halterung
(H-34N)
1604110
Halterung AERO 2
(OF-200)
5445340
GP-Halterung
5342440
Gabel Halterung
(CFB-100)
5336860
Schutzabdeckung
USB
Produktspezifikationen
