FRONT AND REAR
OUTPUT RCA CABLES
TO DSP OR AMPLIFIER
INPUT
+12V, -12V & REM OUT
FRONT AND REAR SPEAKER
OUTPUT FROM AMPLIFER
TO STOCK HD
SPEAKER WIRING
HD STOCK RADIO
This can power a DSP - OR
just use the REM out wire (ACC+)
to turn on your amplifier
LOAD RESISTORS
FOR HD RADIO
1
1
2
2
3
1
1
HD RADIO
1A
4

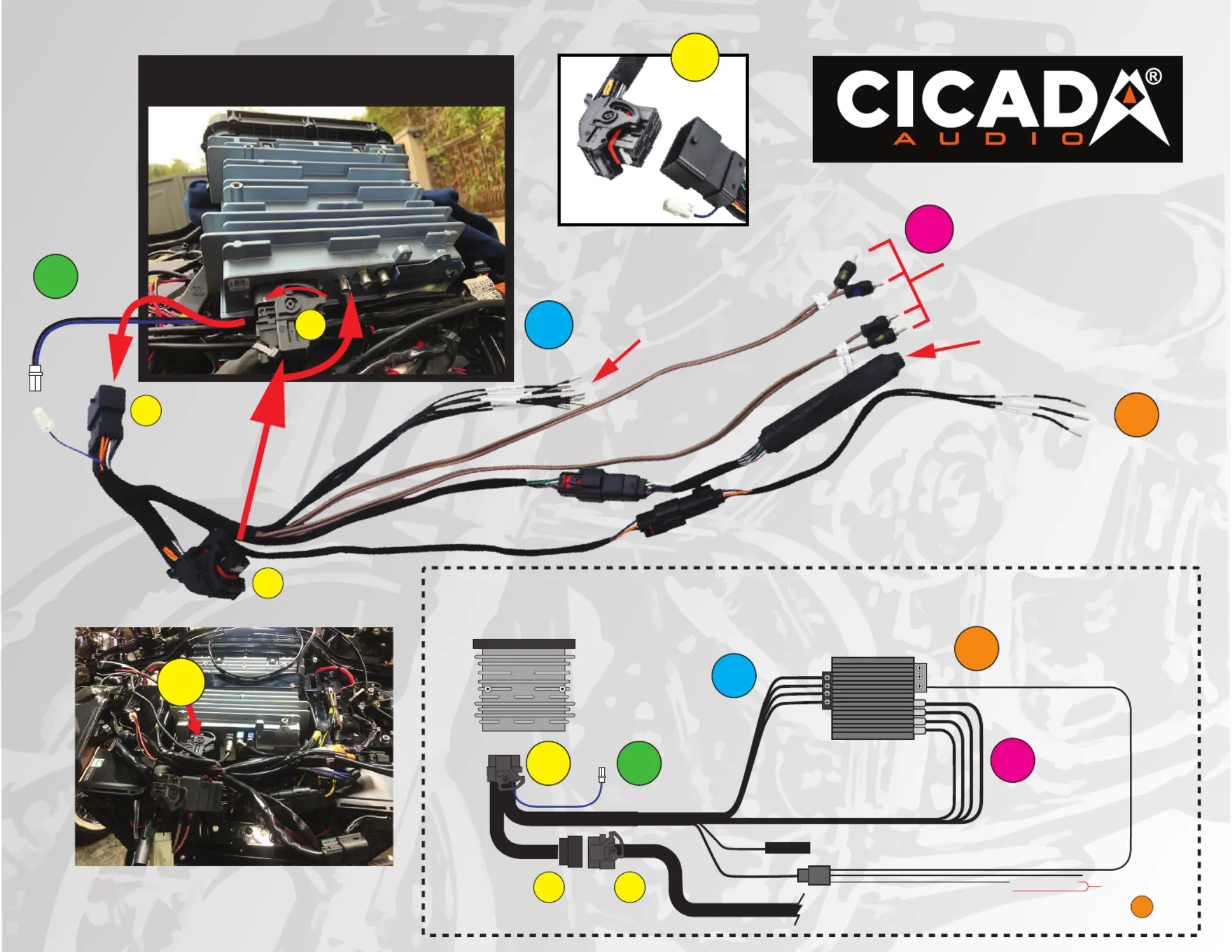

STOCK HD WIRING HARNESS
RCA IN
SPEAKER OUT
3
4
5
5
SWITCHED 12 V+
1A
1B
1B
HARD 12 V (Not switched!)
-12V (Ground)
typically used for
DSP Processor
4
