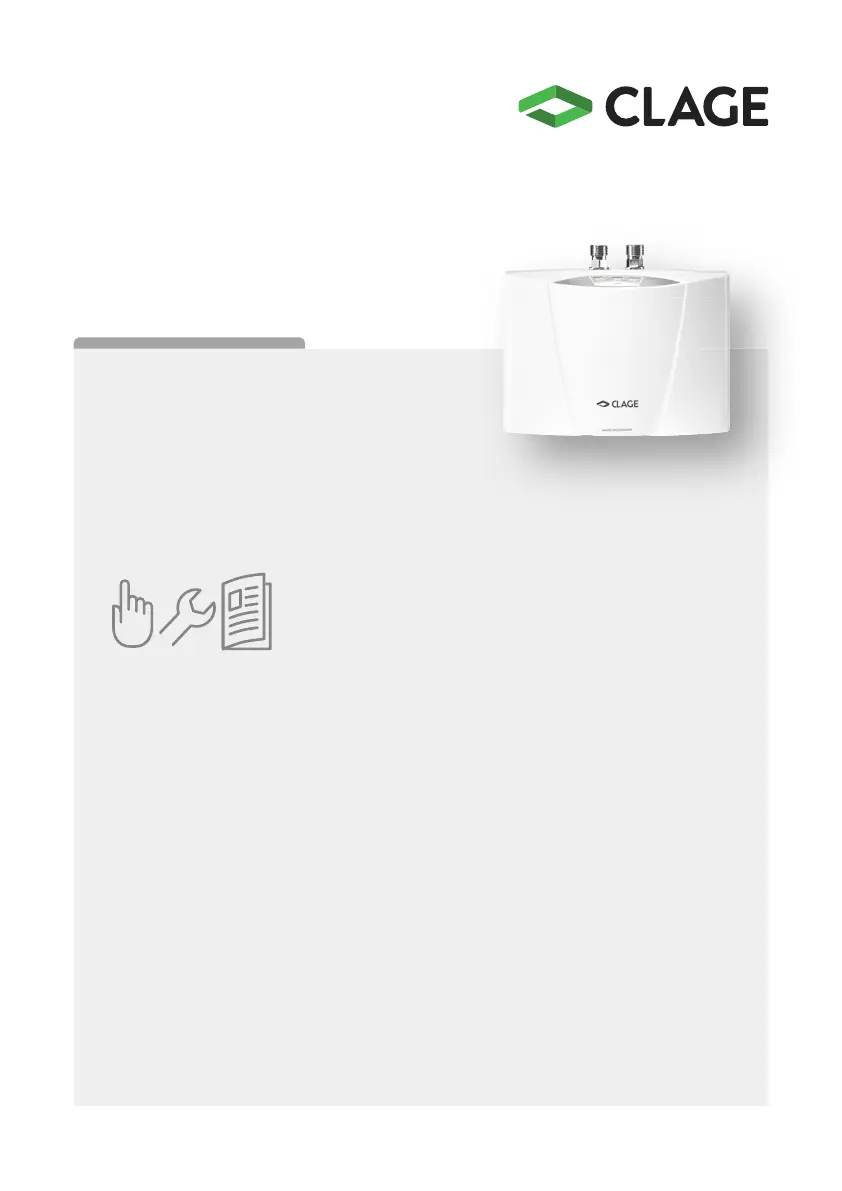

Seite 1/120

07.22

Gebrauchs- und Montageanleitung

Operating and installation instructions

E-Kleindurchlauferhitzer

MCX 3..7

E-mini instant water heater

MCX 3..7

de > 

en > 

fr > 

nl > 

pl > 

cs > 

pt > 

MCX 3..7 SMARTRONIC®

Inhalt

Vor Installation

und Benutzung des

Gerätes lesen Sie

bitte sorgfältig diese

Gebrauchsanweisung!

1. Übersichtsdarstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

2. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

4. Installationsbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Drucklose (offene) Installation mit Armatur für drucklose Warmwassergeräte . . . . . . . . . . . . . . . . . . . . .6

Druckfeste (geschlossene) Installation mit Armatur für druckfeste Geräte . . . . . . . . . . . . . . . . . . . . . . . . 6

5. Montagehinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Duschanwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

6. Flexible Verbindungsschläuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

7. Montage und Wasseranschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Abnehmen des Gerätes aus dem Wandhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

9. Entlüften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

10. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

11. Typenschild-Blende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

12. Einstellung der Wassermenge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

13. Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Temperatur einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Tasten- und Temperatursperre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

14. LED-Standby de- / aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

15. Servicespülfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

16. Funktionsübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

17. Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

18. Umwelt und Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

19. Selbsthilfe bei Problemen und Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

20. Produktdatenblatt nach Vorgabe der EU Verordnungen - 812/2013 814/2013 . . . . . . . . . . . . . . . .116

Hinweis: Die beiliegenden Sicherheitshinweise sind vor der Installation,

der Inbetriebnahme und der Nutzung sorgfältig und vollständig durchzu-

lesen und für das weitere Vorgehen, sowie den Gebrauch zu beachten!

CLAGE

Pos. Bezeichnung

1 Wassermengen-Justierschraube

2 Haube mit Bedienfeld

3 Heizkartusche

4 Sicherheits temperatur begrenzer (STB)

5 Filtersieb

6 Wasseranschlussstücke

7 Wandhalter

8 Erdungssicherungsklammer

9 Kabeldurchführungstülle

1. Übersichtsdarstellung

Produktspezifikationen

Marke:	Clage
Kategorie:	Durchlauferhitzer und Boiler
Modell:	MCX 3
WLAN:	Ja
Breite:	186 mm
Tiefe:	87 mm
Produktfarbe:	Weiß
Internationale Schutzart (IP-Code):	IP25
Steuerung:	Tasten
Höhe:	135 mm
AC Eingangsspannung:	220 - 240 V
Maximaler Betriebsdruck:	10 bar
Typ:	Ohne Tank (unmittelbar)
Energieeffizienzklasse:	A
Energieeffizienzskala:	A+ bis F
LED-Anzeigen:	Temperatur
Jährlicher Energieverbrauch:	473 kWh
Geräuschpegel:	15 dB
Temperatur (max):	40 °C
Regelbare Temperatur:	Ja
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	CE, RoHS
Max. Leistung:	- W
Boiler-System:	Solo-Boilersystem
Heizungsort:	Drinnen
Solarbatterien unterstützt:	Ja
Benzintyp:	Elektro
Domestischer Heißwasserfluss (DHW):	2 l/min
Eingang Verbindungstyp:	G 3/8
Lastprofil:	XXS
Wasserdurchfluss (max):	2 l/min
Entlüftungssystem Boiler:	Geschlossenes System
Unterstützte Positionierung:	Horizontal
