Seite 1/2

Vielen Dank, dass Sie sich für unser Produkt CSV-1583 entschieden haben.

Nachdem Sie das Produkt ausgepackt haben, vergewissern Sie sich bitte, dass alle

mitgelieferten Teile vorhanden sind und auf eventuelle Schäden überprüft wurden. So

Teile fehlen oder beschädigt sein, informieren Sie bitte sofort Ihren Lieferanten.

Sie sollten folgendes haben:

•

CSV-1583 Thunderbolt™ 4 zertiﬁzierte 16-in-1 Quadra Displays Docking Station

•

Netzadapter 21V(150Watt)

•

TB4™ Kabel 0,8m / 2,62 ft M/M (für die Verbindung zum Host)

•

QR-Code für die QIG (Schnellinstallationsanleitung)

Die Club 3D CSV- 1583 ist eine Thunderbolt™ 4 zertiﬁzierte 16-in-1 Vier-Displays Docking

Station mit DisplayLink®, die die fortschrittlichste, ezienteste und vielseitigste I/O-

Lösung mit bis zu 40Gb/s für Daten und Video bietet. Von den 7 Videoanschlüssen können

maximal 3 Videos ausgegeben werden, wenn sie an M1, M2 und M3 angeschlossen sind;

4 Videos, wenn sie an M1 Pro/Max, M2 Pro/Max, M3 Pro/Max und andere Notebooks der

Mac-Serie und Windows Notebooks angeschlossen sind. RJ45 unterstützt eine maximale

Bandbreite von 2,5G. Die USB-Anschlüsse unterstützen eine maximale Datenübertragung

von 10G. Außerdem unterstützt es die Smart-Power-Funktion, die es ermöglicht, den Strom

entsprechend dem Stromverbrauch des angeschlossenen Geräts zu verteilen und so die

externe Stromversorgung vollständig zu nutzen. Es wurde für

TBT4™/USB4™-basierte PCs entwickelt und ist mit PCs im /DP-Alt-Modus kompatibel.

In diesem Dokument ﬁnden Sie:

Abmessungen

Verfügbare Schnittstellen

Hinweise zur Bedienung

Wie funktioniert es

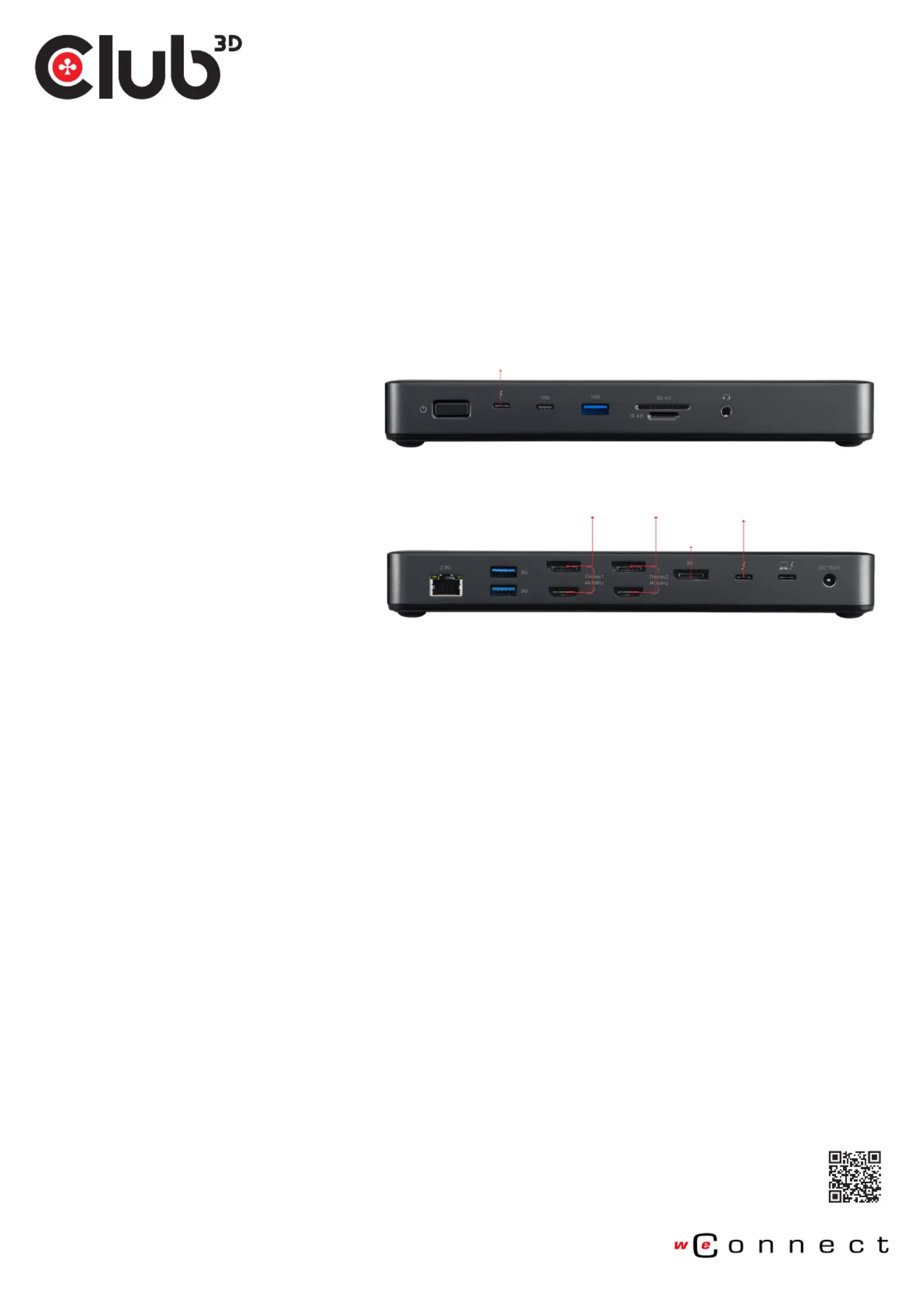

Wie funktioniert es?

Installieren Sie den DisplayLink-Treiber, den Sie auf der

Produktseite www.club-3d.com unter Downloads

ﬁnden - suchen Sie nach dem Eintrag CSV-1583

Schließen Sie das Netzteil an die 21V DC Buchse an

Schließen Sie den Host mit dem mitgelieferten TBT4-Kabel an

Schließen Sie Ihre Bildschirme an die entsprechenden

DisplayPort™- und/oder HDMI™-Anschlüsse an

Schließen Sie Ihre 2.5Gbps-Verbindung an die Rj-45-Buchse an

Sie können Ihre anderen Peripheriegeräte an

die entsprechenden Ports anschließen

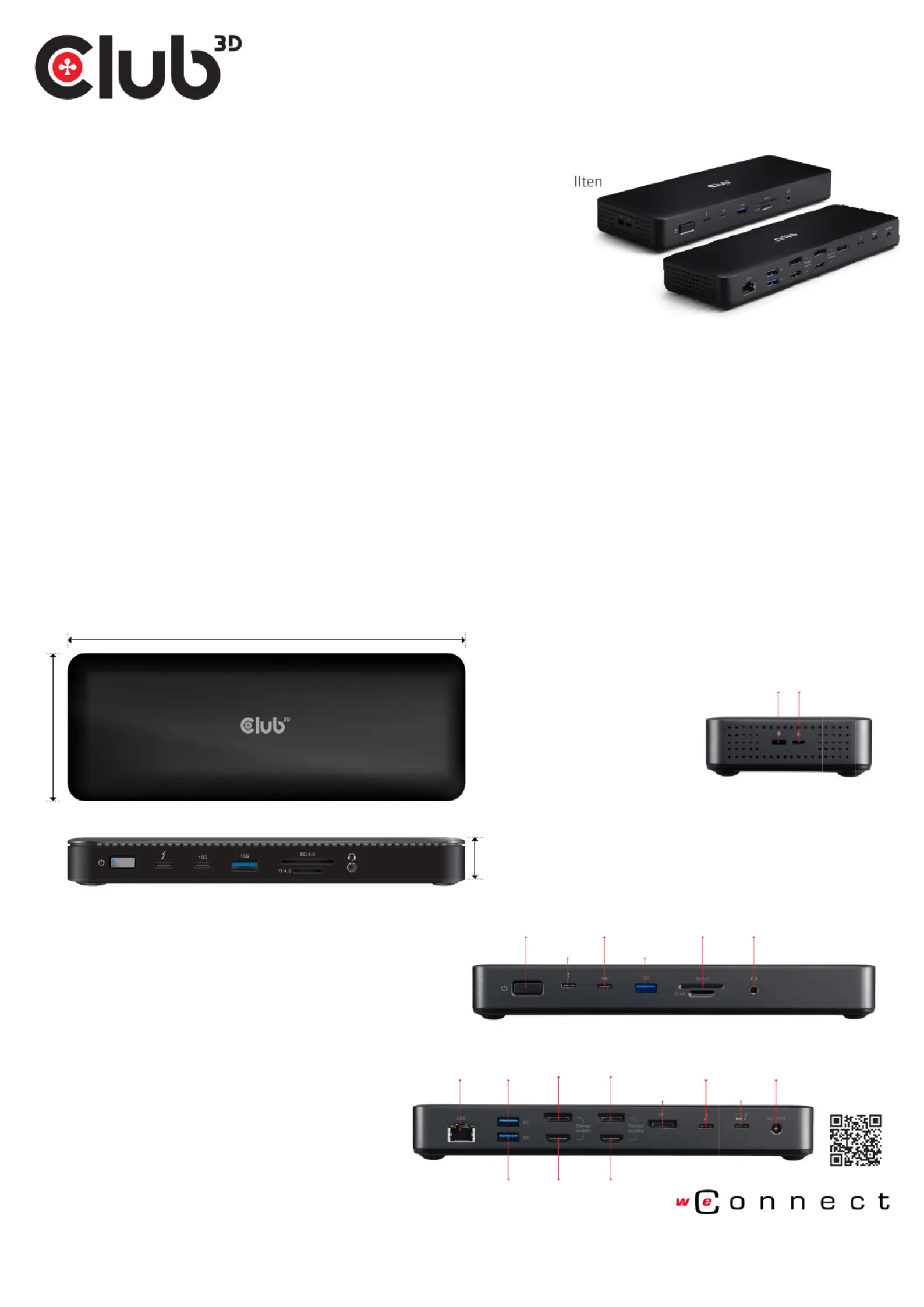

Die Abmessungen betragen ca.

Alle Anschlüsse des CSV-1583

sind FEMALE

22,5 cm/ 8,86"

8,5 cm /3,35 "

2,9 cm / 0.11"

Power Switch

ON/OFF

Thunderbolt4

USB Type-C

10G

USB Type-A

10G

SD/TF

Card Reader

Audio

In/OUT

Nano

Anti-theft lock

Kensington

Anti-theft lock

Ethernet

RJ45 2.5G

DC Power Jack

Thunderbolt4

to host

Thunderbolt 4

DisplayPort

USB Type-A

HDMI

Thunderbolt™ 4 Certiﬁed 16-in-1 Quadra Displays Docking Station

CSV-1583 KURZANLEITUNG ZUR INSTALLATION

Haftungsausschluss: Obwohl wir uns bemühen, möglichst genaue und aktuelle Informationen bereitzustellen, kann der Inhalt dieses Dokuments veraltet sein, Ungenauigkeiten oder andere Fehler enthalten. Produkte können während ihrer

Lebensdauer eine Zertiﬁzierung erhalten. Dadurch werden die Produktspeziﬁkationen und/oder die Leistung in keiner Weise geändert oder verändert. Club 3D wird die aktualisierten Informationen auf der Website www.club-3d.com

nach eigenem Ermessen zur Verfügung stellen. Daher übernimmt Club 3D keine Rechte, die auf den Inhalt dieses Dokuments erhoben werden. Einen vollständigen Überblick über unsere Allgemeinen Geschäftsbedingungen ﬁnden Sie auf www.club-3d.com.

Alle anderen Markenzeichen sind Handelszeichen oder eingetragene Warenzeichen und sind Eigentum ihrer jeweiligen Inhaber. Alle Inhalte können ohne vorherige Ankündigung geändert werden.

Warnung zur sicheren Verwendung:

Das Produkt darf nur in einer Höhe von 2000 Metern/6562 Fuß und darunter verwendet werden.
