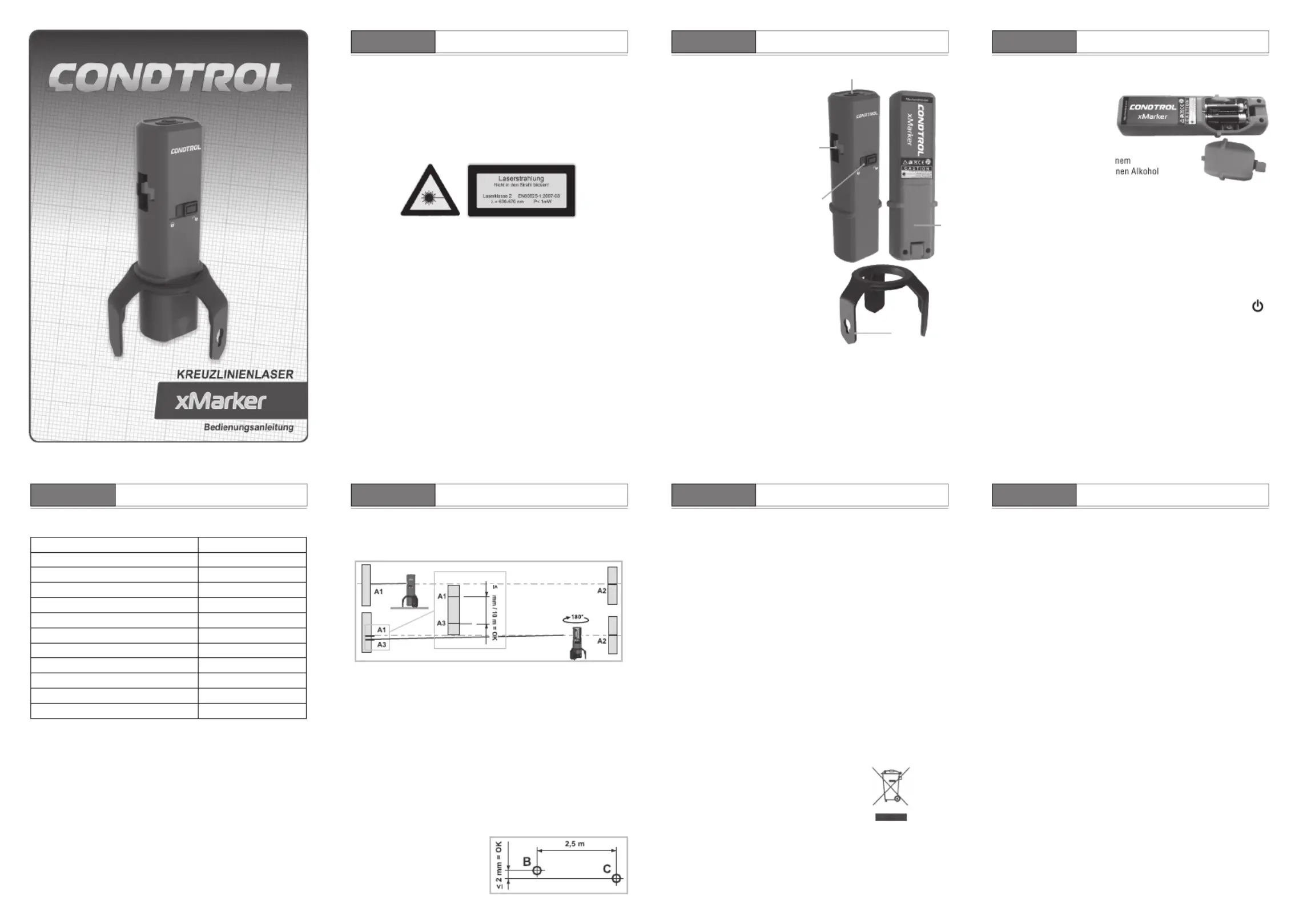

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Bedienungsanleitung

Kreuzlinienlaser

CONDTROL xMarker

Alle Batterien sollten immer zur gleichen Zeit ersetzt werden. Setzen Sie

nur Batterien desselben Herstellers und der gleichen Spannung ein.

Reinigung des Geraets

Reinigen Sie das Geraet nur mit ei

weichen Lappen. Benutzen Sie kei

oder andere Reinigungsmittel.

Sicherheitshinweise fuer Messgeraete

Bitte lesen und befolgen Sie fuer die sichere Verwendung Ihres Geraets alle

Anweisungen. Warnschilder muessen stets sichtbar und erkennbar sein.

Bewahren Sie diese Bedienungsanleitung auf und werfen Sie sie nicht weg.

Bei nicht fachgerechter Anwendung koennen Sie Laserstrahlung ausgesetzt

sein.

Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte beachten Sie

das hier abgebildete Warnschild in Deutsch.

Richten Sie den Laserstrahl niemals auf Personen oder Tiere. Blicken

Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten. Sie

gefaehrden Ihr Augenlicht. Ihr Geraet erzeugt Laserstrahlung der Klasse 2

gemaess EN60825-1.

Reparatur und Wartung duerfen nur durch Fachpersonal mit Qualifikation

erfolgen, das originale Ersatzkomponenten einsetzt. Kinder duerfen aus

Sicherheitsgruenden das Geraet nur unter Aufsicht benutzen.

Verwenden Sie das Geraet nicht in der Naehe von brennbaren Stoffen, da im

Geraet Funken entstehen koennen.

Ueberpruefen Sie vor jedem Arbeitsbeginn die Genauigkeit gemaess den

Beschreibungen im Kapitel „Ueberpruefung“.

Bestimmungsgemaesser Gebrauch

Der xMarker wird zur Ermittlung und Ueberpruefung von horizontalen und

vertikalen Linien und Loten verwendet.

Lieferumfang

Der Lieferumfang des xMarker umfasst:

1) Kreuzlinienlaser xMarker

2) Batterien

3) Multifunktionelle Halterung

4) Bedienungsanleitung

Beschriebenes oder abgebildetes

Zubehoer gehoert u.U. nicht zum

Standard-Lieferumfang.

Bestandteile

1) Strahlaustrittsfenster

2) Ein-/Aus-Taste

3) Pendelsperre

4) Batteriefachdeckel

5) Multifunktionelle Halterung

Einsetzen der Batterien

Ersetzen Sie die 2 AAA Batterien wie folgt:

1) Oeffnen Sie den Batteriefachdeckel (4).

2) Ersetzen Sie die Batterien. Achten Sie dabei auf die richtige Polung.

Setzen Sie das Band so ein, dass es Ihnen beim Entnehmen der Batterien

hilft.

3) Schliessen Sie das Batteriefach wieder.

Entfernen Sie die Batterien aus dem Geraet, wenn Sie es einen laengeren

Zeitraum nicht verwenden. Es besteht die Moeglichkeit der Korrosion und

Entladung.

Verwendung des Geraets

Aufgrund der Empfindlichkeit des Geraets vermeiden Sie bitte:

- Stuerze und Stoesse

- Nasse Umgebung

- Direktes Sonnenlicht

- Extreme Temperaturen oder Temperaturunterschiede: Lassen Sie das

Geraet nicht laengere Zeit in einem Auto liegen. Um die angegebene

Genauigkeit zu erreichen, verwenden Sie bitte den Laser erst nach

Anpassung an die Umgebungstemperatur.

Loesen Sie die Pendelsperre (3). Druecken Sie die Ein-/Aus-Taste (2 ), ,

um das Laserkreuz einzuschalten. Die horizontale und die vertikale Laserlinie

sind aktiviert. Ist das Gerat ausserhalb des Selbstnivellier-bereiches von ±

4,5°, blinken die Laserlinien. Horizontieren Sie in diesem Fall das Geraet.

Druecken Sie die Taste (2) nochmals, um die Laserlinien abzuschalten.

Verriegeln Sie die Lasersperre (3) wieder.

Ein eingeschaltetes Geraet darf nicht ohne Aufsicht bleiben. Schalten Sie das

Geraet nach der Verwendung wieder ab, da andere Personen oder Tiere von

den Laserstrahlen geblendet werden koennen.

Ueberpruefen Sie bei Arbeitsbeginn die Nivelliergenauigkeit Ihres Geraets,

indem Sie den Anweisungen im Kapitel „Ueberpruefung“ folgen. Bringen Sie

bei Abweichungen das Geraet bitte zu Ihrer Servicestelle.

Technische Spezifikationen

Genauigkeit± 0,4 mm/m

Selbstnivellierbereich± 4,5°

Laserklasse2

Laserdiode635 nm

Nivellierzeit3 Sekunden

Reichweitebis zu 10 m

Betriebsdauerbis zu 25 h

Stromversorgung2x 1,5 V AAA Batterien

Betriebstemperatur0°C ... +50°C

Lagertemperatur-10°C ... +70°C

Gewicht0,15 kg

Masse141 х 40 х 29 mm

Verwendung des Zubehoers

Stellen Sie das Geraet in die Halterung, wie auf dem Titelbild gezeigt. Achten

Sie auf eine ebene Oberflaeche.

Ueberpruefung

Platzieren Sie das Geraet zwischen zwei Waenden, die mindestens 5 m von

einander entfernt sind. Schalten Sie das Geraet ein.

1) Markieren Sie den Punkt A1 an der Wand.

2) Drehen Sie das Geraet um 180° und markieren Sie den Punkt A2. Sie

haben nun eine horizontale Referenz zwischen A1 und A2.

3) Positionieren Sie das Geraet so nah wie moeglich an der Wand auf der

Hoehe von A2.

4) Drehen Sie das Geraet um 180° und markieren Sie Punkt A3. Die Differenz

zwischen den Punkten A1 und A3 ist die Toleranz.

4

Sind A1 und A3 mehr als 4 mm pro 10 m voneinander entfernt, ist eine

Kalibrierung notwendig. Kontaktieren Sie Ihren Haendler oder ein

autorisiertes Servicezentrum.

Ueberpruefung der Vertikallinie

Positionieren Sie das Geraet ca. 5 m von einer Wand entfernt. Befestigen

Sie ein Senklot an einer Schnur von ca. 2,5 m an einer Wand. Stellen Sie

sicher, dass das Senklot frei schwingen kann und gerade nach unten haengt.

Schalten Sie das Geraet ein und richten Sie die Vertikallinie auf die Schnur

aus. Ist die Abweichung zwischen Linie und Schnur nicht groesser als ±

1,5 mm, ist das Geraet innerhalb der Toleranz. Sollte eine Kalibrierung

notwendig sein, kontaktieren Sie bitte Ihren Haendler oder ein autorisiertes

Servicezentrum.

Ueberpruefung der Horizontallinie

Positionieren Sie das Geraet ca. 5 m von einer Wand entfernt und schalten

Sie es ein. Markieren Sie den Punkt B an der Wand. Drehen Sie das

Laserkreuz ca. 2,5 m nach rechts und markieren Sie Punkt C. Ueberpruefen

Sie, ob die Horizontallinie von C mit

dem Punkt B innerhalb von ± 2 mm

uebereinstimmt. Wiederholen Sie

die Ueberpruefung, indem Sie den

Laser nach links drehen.

Garantie

Alle Condtrol-Geraete werden vor dem Verlassen der Produktion

geprueft und unterliegen den folgenden Garantiebestimmungen.

Maengelhaftungsansprueche des Kaeufers und gesetzliche Rechte bleiben

davon unberuehrt.

1) Die Condtrol GmbH verpflichtet sich zur kostenlosen Behebung der

Maengel am Geraet, falls diese nachweislich innerhalb der Garantiezeit auf

einen Material- oder Produktionsfehler zurueckzufuehren sind.

2) Die Garantiezeit betraegt 24 Monate bei gewerblichen Produkten

und beginnt am Datum des Kaufs an den ersten Endabnehmer (siehe

Originalbeleg).

3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf Gebrauch

oder Verschleiss zurueckzufuehren ist. Fuer Maengel am Geraet, die durch

Nichtbeachten der Bedienungsanleitung, nicht bestimmungsgemaessen

Gebrauch, unzureichenden Service und Pflege, Verwendung von Nicht-

Condtrol-Zubehoer oder Ersatzteilen entstehen, gilt die Garantie nicht.

Durch Veraenderungen oder Zusaetze am Geraet erlischt die Garantie. Fuer

Maengel, die den normalen Gebrauch des Geraets nicht beeintraechtigen,

gilt die Garantie nicht.

4) Die Condtrol GmbH behaelt sich das Recht vor, nach eigener Entscheidung

das Geraet zu reparieren oder zu ersetzen.

5) Andere Ansprueche als die oben genannten werden nicht ueber die

Garantie abgedeckt.

6) Nach Garantieleistungen durch die Condtrol GmbH wird die Garantiezeit

nicht erneuert und auch nicht verlaengert.

7) Die Condtrol GmbH uebernimmt keine Verantwortung fuer Gewinnverlust

oder andere Umstaende, die mit dem defekten Geraet in Verbindung stehen.

Condtrol uebernimmt keine Kosten fuer Miet- oder Leihgeraete waehrend

der Reparatur.

Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das CISG

(Uebereinkommen der Vereinten Nationen ueber den internationalen

Warenkauf).

Aenderungen vorbehalten.

Wartung und Reparatur

Falls das Geraet defekt ist, bringen Sie es bitte zu Ihrem Haendler zurueck.

Falls Sie das Geraet nicht bei einem Haendler gekauft haben, schicken Sie es

mit einer Fehlerbeschreibung bitte an:

Condtrol GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Deutschland

Waehrend des Transports und der Aufbewahrung sollte das Geraet in seiner

Tasche oder Koffer sein. Saeubern Sie besonders die Austrittsfenster der

Laserstrahlen und vermeiden Sie die dort Fusselbildung. Die Saeuberung

mit Reinigungs- und Loesungsmittel ist untersagt. Verwenden Sie anstelle

ein weiches, feuchtes Tuch. Halten Sie das Geraet nicht unter Wasser oder

in andere Fluessigkeiten. Das eigenstaendige Oeffnen des Geraets ist

untersagt. Es darf nur von einem autorisierten Servicezentrum geoeffnet

werden.

Entsorgung

Geraete, Zubehoer und die Verpackung sollen recycelt werden

(Wiederverwertung). Zum Recycling schicken Sie das Geraet bitte an:

Condtrol GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Deutschland

Es ist untersagt, das Geraet in den Restmuell zu werfen. Gemaess der

Europaeischen Richtlinie 202/96/EG ueber Altgeraete mit Elektronik und

ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht mehr

gebrauchsfaehige Messwerkzeuge getrennt zu sammeln und zu einer

Recycling-Stelle zu bringen.

1

2

4

3

5
