Seite 1/7

www.cougargaming.com

REAL GEAR FOR REAL GAMERS

HELOR SERIES

CONTENTS

●

Встроенный насос и резервуар: повышенная прочность.

●

Полная видимость: индикатор визуального потока

и прозрачное окно для проверки уровня охлаждающей жидкости.

●

Динамические эффекты RGB: адресное RGB-освещение как

в водяном блоке, так и в вентиляторах.

●

Vortex Omega 120: расширенный диапазон скорости для

оптимального соотношения шума/производительности.

●

Поддерживает оба разъема: COUGAR Core Box v2 с пультом

дистанционного управления и 5-вольтовое RGB подключение

к материнской плате.

●

Многоразовая конструкция: простота обслуживания

(включает дополнительную охлаждающую жидкость).

●

Трубчатые и удлиненные трубки для повышения долговечности

и надежности.

РУССКИЙ

●

Pompe et réservoir intégrés : Durabilité accrue

●

Visibilité complète : Indicateur visuel de débit et fenêtre

transparente pour contrôler le niveau de liquide de

refroidissement.

●

Effets RVB dynamiques : Éclairage RVB adressable dans le waterblock

et les ventilateurs

●

Vortex Omega 120 : Plage de vitesse étendue pour un

rapport bruit/performances optimal.

●

Prend en charge le COUGAR Core Box v2 inclus avec

télécommande et les embases de carte mère RVB 5 V.

●

Conception remplissable : Maintenance facile

(Dont liquide de refroidissement supplémentaire).

●

Tubes étendus et à manchons pour une durabilité et une

fiabilité accrues.

FRANÇAIS

●

Zintegrowana pompa i zbiornik: wi ksza trwaę łość

●

Peł ź łna widoczno : wizualny wskaść nik przep ywu i przezroczyste

okno do sprawdzania poziomu p ynu chł łodzącego

●

Dynamiczne efekty pod wietlenia RGB: adresowalne ś

pod wietlenie RGB bloku wodnego i wentylatorówś

●

Vortex Omega 120: rozszerzony zakres pr ci dla ędkoś

optymalnego stosunku poziomu ha asu do wydajnoł ści

●

Obsługa dołączonego COUGAR Core Box v2 z pilotem

zdalnego sterowania i z czy header 5V RGB na p ycie głą ł łównej

●

Mo liwo niania: ż ść wielokrotnego napeł łatwa konserwacja

(dodatkowy p yn ch cy w zestawie)ł łodzą

●

Rurki w oplocie i przed ce dla wi kszej trwa ci i ł żu ają ę ł śo

niezawodności

POLISH

●

Pompa e serbatoio integrati: maggiore durata

●

Visibilità totale: indicatore del flusso visivo e finestra

trasparente per il controllo del livello del refrigerante.

●

Effetti RGB dinamici: illuminazione RGB indirizzabile sia

nell'idroblocco che nelle ventole

●

Vortex Omega 120: intervallo di velocità esteso per rapporto

ottimale rumore/prestazioni.

●

Supporta COUGAR Core Box v2 incluso con telecomando e i

connettori per scheda madre RGB 5V.

●

Design ricaricabile: facile manutenzione

(include refrigerante aggiuntivo).

●

Tubi con manicotti ed estesi per una maggiore durata e

affidabilità.

ITALIA

●

一体型ポンプと水槽：耐久性を向上

●

完全な可視性：フローインジケータと透明サイドウィンドウによって、

いつでもクーラント液の水位を確認できます

●

ダイナミックRGBエフェクト：アドレス可能なRGB LED付き水冷ヘッドとファン

●

Vortex Omega 120：ノイズとパフォーマンスのバランスを最適化した

拡張速度範囲

●

COUGAR Core Box v2、ワイヤレスリモコンとマザーボード用の5V

RGBコネクタを搭載

●

再充填可能な設計：簡単なメンテナンス（補充クーラント液を含む）

●

メッシュと長くしたデザインによって、耐久性と信頼性をアップしたチューブ

日本語

●

통합형 펌프 및 저장소 : 내구성 증가

●

완전한 가시성 : 흐름 표시기 및 냉각수 수준을 확인하는 투명한

윈도우

●

다이나믹한 RGB 효과 : Water Block 및 Fan 모두에서 활용

가능한 RGB 조명

●

Vortex Omega 120 : 최적의 소음 / 성능을 위한 확장 속도 범위

●

원격 제어 및 5V RGB 마더 보드 헤더가 있는 COUGAR

Core Box v2 모두 지원 가능

●

리필 가능한 디자인 : 쉬운 유지 보수 (추가 냉각제 포함)

●

향상된 내구성 및 신뢰성을 위한 슬리브 및 연장 튜브

한국어

●

整合式水冷泵与水箱：提升耐用度

●

全景透视：流量指示器与透明侧窗可让您随时确认水冷液的水位

●

动态RGB效果：水冷头与散热风扇具有可编程RGB效果

●

Vortex Omega 120：加大的转速范围，可达到噪音与效能之间

的最佳平衡

●

支援COUGAR Core Box v2与无线遥控器和主机板的5V RGB接头

●

可补充式设计：轻松维护 (包含额外的水冷液)

●

水冷管线的编织网与加长设计可提升耐用度与可靠性

中文

●

Integrált szivattyú és tartály: fokozott tartósság

●

Teljes láthatóság: vizuális áramlásjelz és átlátszó ablak a ő

h tű őfolyadékszint ellenőrzéséhez

●

Dinamikus RGB-effektusok: címezhet RGB-világítás a ő

vízblokkhoz és a ventilátorokhoz

●

Vortex Omega 120: kib vített sebességtartomány az ő

optimális zaj/teljesítmény arányhoz

●

A tartozékként kapott COUGAR Core Box v2 ot a távvezérlővel,

illetve az 5 V-os RGB alaplapi csatlakozósorokat egyaránt

támogatja

●

Újratölthető kialakítás: egyszer karbantartás ű

(plusz h folyadékot tartalmaz)ű őt

●

Tokban elhelyezett és kib vített cs vezeték a fokozott ő ő

tartósság és megbízhatóság érdekében

HUNGARIAN

CONTENTS

●

Integrated Pump and Reservoir: Increased Durability

●

Full Visibility: Visual Flow Indicator and Transparent Window

to Check the Coolant Level

●

Dynamic RGB Effects: Addressable RGB Lighting in Both Water

Block and Fans

●

Vortex Omega 120: Extended Speed Range for Optimal

Noise/Performance Relation

●

Supports Both Included COUGAR Core Box v2 with Remote

Control and 5V RGB Motherboard Headers

●

Refillable Design: Easy Maintenance

(Includes Additional Coolant).

●

Sleeved and Extended Tubing for Improved Durability and R

eliability

ENGLISH

●

Pumpe und Behälter integriert: Erhöhte Beständigkeit

●

Uneingeschränkte Sichtbarkeit: Visuelle Fließanzeige und

transparentes Fenster zur Prüfung des Kühlmittelstands.

●

Dynamische RGB-Effekte: Adressierbare RGB-Beleuchtung in

Wasserblock und Lüftern

●

Vortex Omega 120: Vergrößerter Geschwindigkeitsbereich für

optimales Geräusch-Leistung-Verhältnis.

●

Unterstützt sowohl mitgelieferte COUGAR Core Box v2 mit

Fernbedienung als auch 5-V-RGB-Motherboard-Stiftleisten.

●

Auffüllbares Design: Einfache Wartung

(inklusive zusätzlichen Kühlmittels).

●

Ummantelte und erweiterte Verschlauchung für verbesserte

Beständigkeit und Zuverlässigkeit.

DEUTSCH

●

Bomba Hidráulica y Depósito Integrados para Mayor

Durabilidad

●

Visibilidad Completa: Indicador Visual de Flujo y Ventana

Transparente para Consultar el Nivel de Refrigerante

●

Efectos RGB Dinámicos: LEDs RGB Direccionables tanto en el

Bloque de Agua como en la Ventilación

●

Vortex Omega 120: Rango de Velocidad Extendido para

Optimizar Relación Rendimiento/Ruido

●

Soporta tanto COUGAR Core Box v2 (incluida) con Control

Remoto como Conexión 5V RGB a Placas Base Compatibles

●

Diseño Recargable: Fácil Mantenimiento

(Incluye Refrigerante Adicional)

●

Tubos con Mangas Extralargos para Mayor Fiabilidad y

Durabilidad.

ESPAÑOL

●

Bomba e Reservatório Integrados: Durabilidade Aumentada

●

Visibilidade Total: Indicador de Fluxo Visual e Janela

Transparente para Verificar o Nível do Líquido Tefrigerante.

●

Efeitos RGB Dinâmicos: Iluminação RGB Endereçável em

Blocos de Água e Ventoinhas

●

Vortex Omega 120: Faixa de Velocidade Estendida para

Relação Ideal de Ruído/Desempenho.

●

Suporta Tanto a COUGAR Core Box v2 inclusa com Controle

Remoto como os cabeçotes da Placa-mãe 5V RGB.

●

Design Recarregável: Manutenção Fácil

(inclui refrigerante adicional).

●

Tubulação com Manga e Estendida para Mais Durabilidade e

Confiabilidade.

PORTUGUÊS

COUGAR's Helor Liquid Cooling Series is the perfect solution for

gamers who require powerful CPU cooling with astounding visuals.

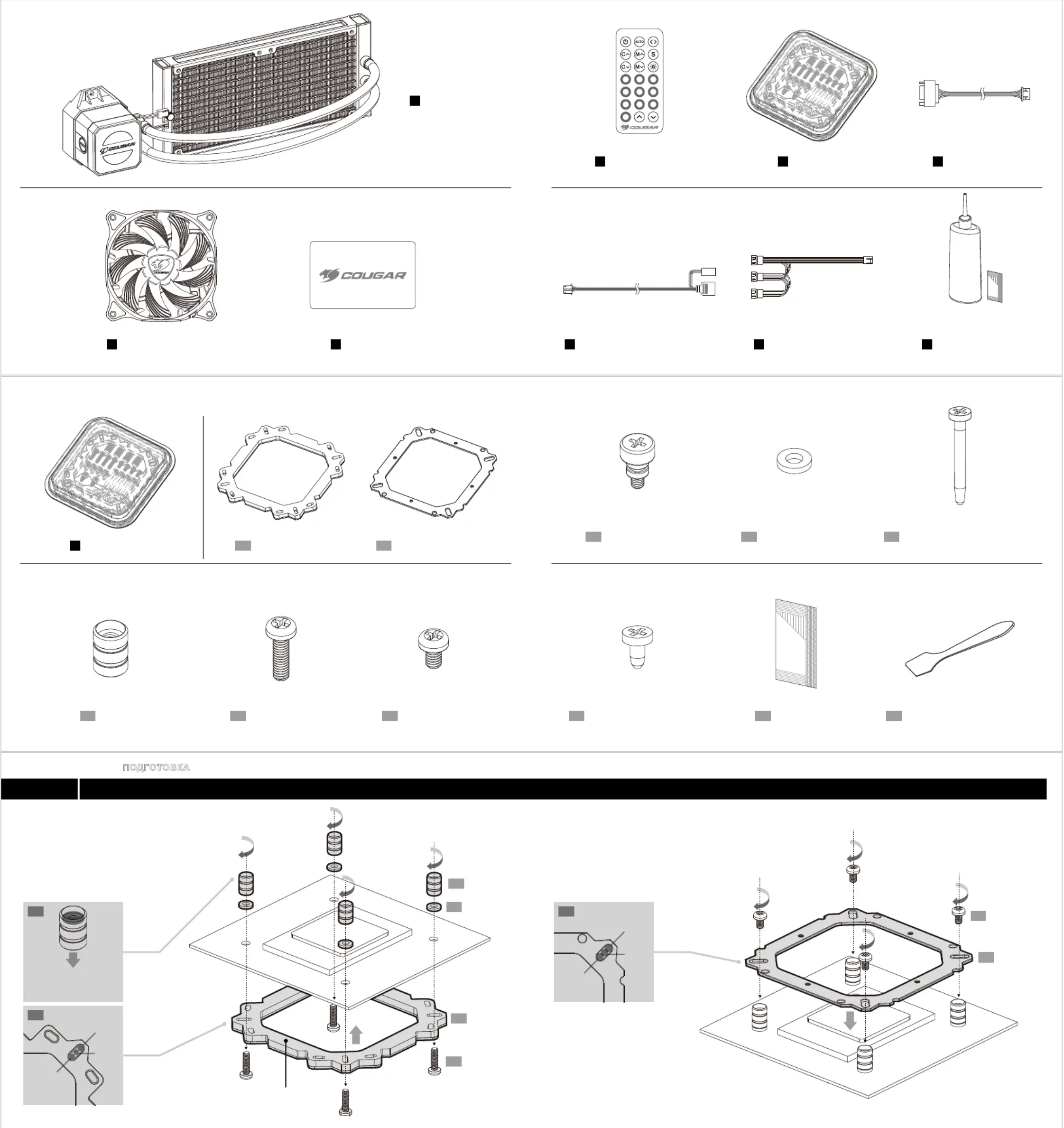

CONTENTS

Helor 240 / 360 x 1

Helor 240 : Vortex Omega x 2

Helor 360 : Vortex Omega x 3

Core Box v2 x 1

Wireless Controller x 1

Пульт дистанционного управления x 1

5V Addressable Header Adapter x 1

5 В штыревой адаптер с адресацией x 1

1 to 3 Fan Splitter x 1

Сплиттер для вентиляторов 1-3 x 1

Maintenance Kit

(includes 100ml of Coolant

and 1g of Thermal Paste)

Набор для обслуживания

(100 мл охлаждающей

жидкости и 1 г термопасты).

Mounting Kit x 1

Крепёжный набор x 1

Power Connector x 1

Шлейф питания x 1

FANS LED

FANSLED

VDG

СОДЕРЖИМОЕ УПАКОВКИ

CONTENTS OF MOUNTING KIT

Mounting Kit

Крепёжный набор

Backplate x 1

Задняя пластина x 1

Long Standoff Screw x 4

Длинные винты x 4

Standoff x 4

Стойки x 4

Short Standoff Screw x 4

Короткие винты x 4

Retention Bracket x 1

Удерживающая пластина x 1

Mounting Screw x 2

Установочные винты x 2

Helor 240 : Case Screw x 8

Helor 360 : Case Screw x 12

Helor 240: винты для корпуса x 8

Helor 360: винты для корпуса x 12

Spacer x 4

Прокладочные шайбы x 4

Helor 240 : Fan Screw x 8

Helor 360 : Fan Screw x 12

Helor 240: винты для вентилятора x 8

Helor 360: винты для вентилятора x 12

E10

Thermal Paste x 1

Термопаста х 1

E11

Scraper x 1

Лопатка для нанесения термопасты x 1

СОДЕРЖИМОЕ КРЕПЁЖНОГО НАБОРА

Face toward the flat side

to the motherboard

Плоской стороной

к материнской плате

STEP 1

Install the backplate on the rear of the motherboard

with the long stnadoff screws. Then Install the spacers

on the front of the motherboard and secure the flat

side of the standoffs with the long standoff screws.

Шаг 1

Установите заднюю пластину (E1) на заднюю сторону

материнской платы и закрепите при помощи длинных

винтов (E4). Установите прокладочные шайбы (E7) на

переднюю сторону материнской платы и закрепите

плоскую сторону шайб длинными винтами (E4).

STEP 2

Secure the retention bracket onto the standoffs by

using the short standoff screws.

Шаг 2

Закрепите удерживающую пластину (E2)

на стойки (E3) при помощи коротких винтов (E5).

PREPARATION

ПОДГОТОВКА

Intel

Socket 115X / 1366 / 775

Socket

1366

Socket

775

Socket

115X

This side with foam

Сторона с пеной

Socket

1366

Socket

775

Socket

115X

Face toward the concave

side to the motherboard

Углублением

к материнской плате

PREPARATION

ПОДГОТОВКА

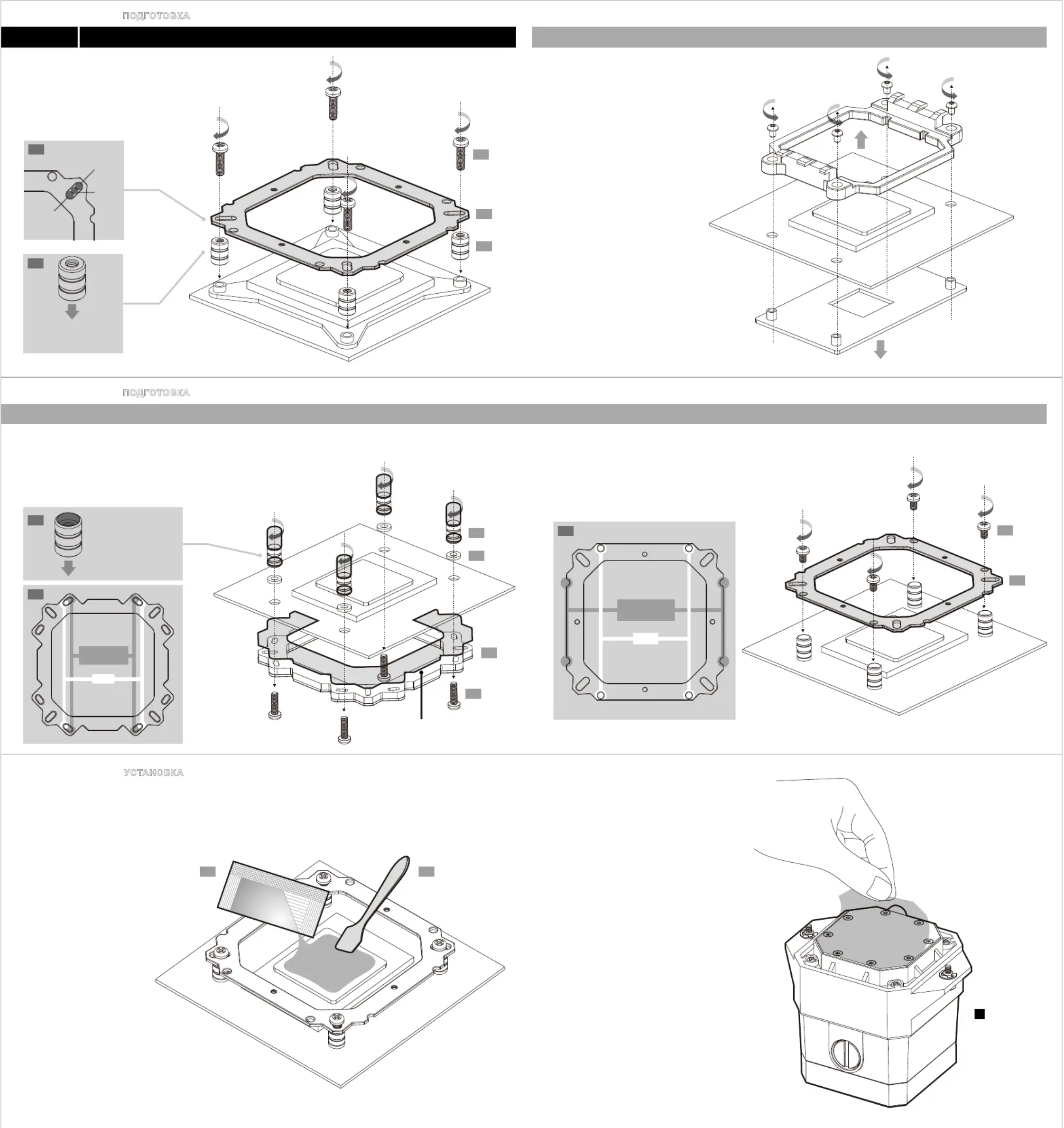

Install the concave side of the standoffs on the front

of the motherboard and secure them with the retention

bracket by using the long standoff screws.

Установите стойки (E3) углублённой стороной

к материнской плате с передней стороны и закрепите

их удерживающей пластиной (E2) при помощи

длинных винтов (E4).

STEP 1

Remove the stock AMD mounting bracket from the

front of and the stock backplate from the rear of the

motherboard

Шаг 1

Снимите заводскую установочную пластину AMD

с передней стороны и заводскую заднюю пластину

с задней стороны материнской платы.

Intel

Intel Socket 2066 / 2011 / 2011-3

AMD

Socket

1366

Socket

775

Socket

115X

PREPARATION

ПОДГОТОВКА

STEP 1

Install the backplate on the rear of the motherboard with the long standoff screws.

Then Install the spacers on the front of the motherboard and secure the flat side of the standoffs with the long standoff screws.

Шаг 1

Установите заднюю пластину (E1) на заднюю сторону материнской платы и закрепите при помощи

длинных винтов (E4). Установите прокладочные шайбы (E7) на переднюю сторону материнской

платы и закрепите плоскую сторону шайб длинными винтами (E4).

STEP 3

Secure the retention bracket onto the standoffs by

using the short standoff screws.

Шаг 3

Закрепите удерживающую пластину (E2) на

стойках при помощи коротких винтов (E4)

AMD

AM4

AM3 & The Rest

AM3 и другие

AM4

AM3 & The Rest

AM3 и другие

This side with foam

Сторона с пеной

Face toward the flat side

to the motherboard

Углублением

к материнской плате

УСТАНОВКА

E10 E11

STEP 1

Apply the thermal paste evenly on the CPU’s surface

by using the scraper.

INSTA LL ATION

STEP 2

Remove the protective film from the bottom of

the water block.

Шаг 1

Нанесите термопасту (E10) ровным слоем на

поверхность процессора при помощи лопатки для

нанесения термопасты (E11).

Шаг 2

Снимите защитную плёнку со дна водоблока

Produktspezifikationen

Marke:	Cougar
Kategorie:	PC Kühlventilator
Modell:	Helor 240
Produktfarbe:	Schwarz
Typ:	All-in-One-Flüssigkeitskühler
Menge pro Packung:	1 Stück(e)
Betriebsanleitung:	Ja
Montageset:	Ja
Geräuschpegel Lüfter (max.):	37.1 dB
Beleuchtungs-LED:	Ja
Maximaler Luftstrom:	78.4 cfm
Empfohlene Platzierung:	Prozessor
Farben der Beleuchtung:	Blue, Green, Red
Rohrmaterial:	Gummi
Wasserblockmaterial:	Kupfer
Anzahl Lüfter:	2 Lüfter
Ventilator-Anschluss:	4-polig
Heizkörpermaterial:	Aluminium
Motorschnelligkeit der Pumpe:	2700 RPM
Ventilatoren Geschwindigkeit (min):	600 RPM
Ventilatoren Geschwindigkeit (max):	1800 RPM
Maximum Luftdruck:	2.4 mmH2O
Ventilator-Lagertechnik:	Hydraulisches Lager
Unterstützung der Pulsweitenmodulation:	Ja
Spannung der Pumpe:	12 V
Ventilatoren Spannung:	12 V
Ventilatoren Strom:	0.32 A
Stromverbrauch Lüfter:	3.84 W
Heizungs-Breite:	277 mm
Heizungs-Tiefe:	120 mm
Heizungs-Höhe:	27 mm
Schlauch-/Rohrlänge:	360 mm
Kühler Breite:	81.8 mm
Kühler Tiefe:	94.8 mm
Kühler Höhe:	78.3 mm
Abmessungen Gebläse (B x T x H):	120 x 120 x 25 mm
Grundkörper Material:	Kupfer
Pumpenanschluss:	3-polig
Stromverbrauch Pumpe:	3.36 W
Anzahl unterstützter Lüfter:	2
