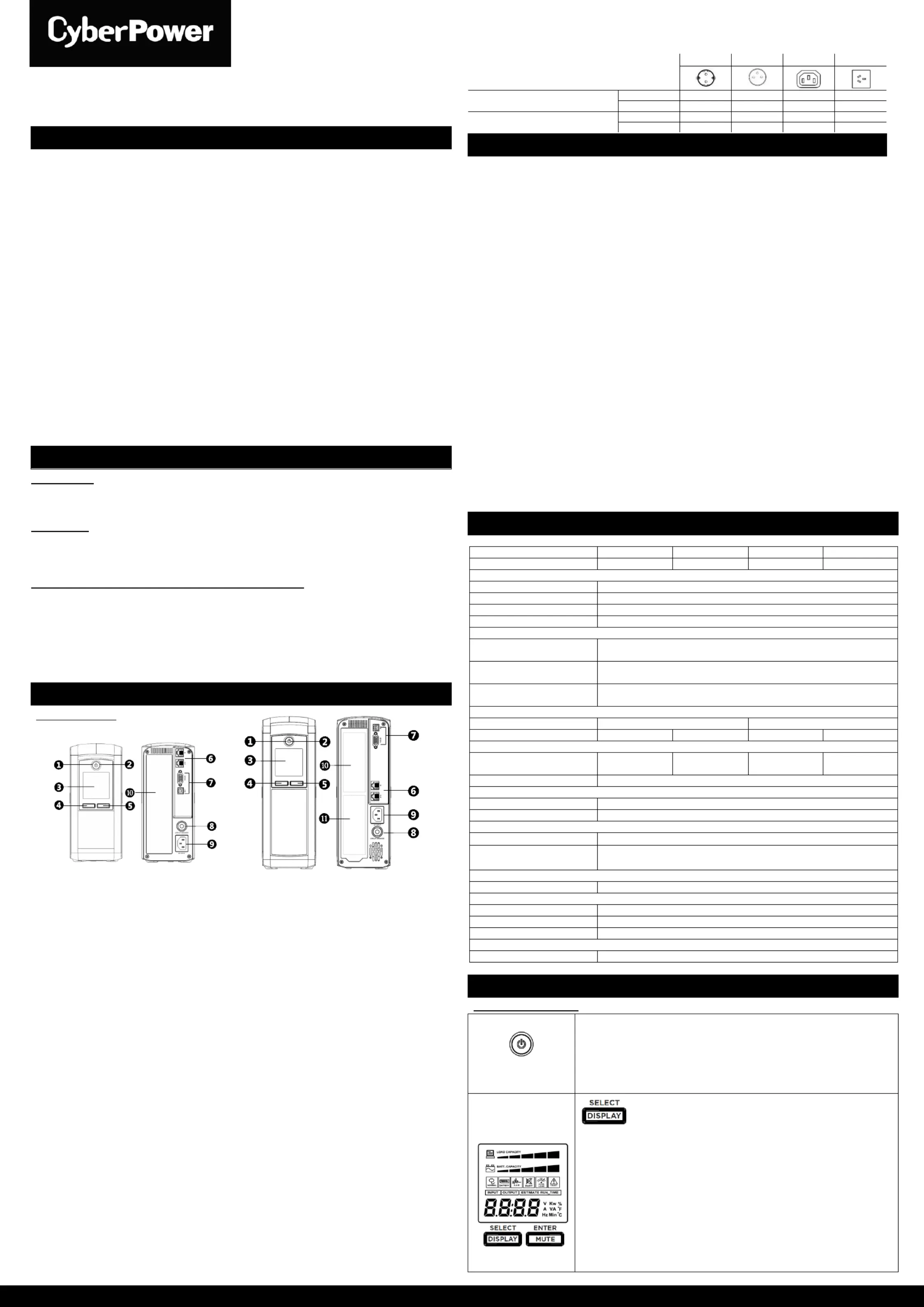

VP700/1000/1200/1600E(I)LCD

Benutzerhandbuch

WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch enthält wichtige Sicherheitshinweise. Bitte lesen und befolgen Sie alle Anweisungen für die

Installation und den Betrieb des Geräts sorgfältig. Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie

beginnen, Ihre USV auszupacken, zu installieren oder in Betrieb zu nehmen.

ACHTUNG! Die USV muss an eine geerdete Netzsteckdose mit Sicherung oder Schutzschalter angeschlossen

werden.

Schließen Sie die USV NICHT an eine Steckdose an, die nicht geerdet ist. Wenn Sie das Gerät spannungsfrei

schalten müssen, schalten Sie die USV aus und ziehen Sie den Stecker aus der Steckdose.

ACHTUNG! NICHT FÜ R MEDIZINISCHE ODER LEBENSERHALTENDE GERÄ TE VERWENDEN! CyberPower

verkauft keine Geräte zur lebenserhaltenden oder medizinischen Anwendung. Verwenden Sie sie NICHT in Fällen,

die den Betrieb und die Sicherheit von lebenserhaltenden Geräten, medizinischen Anwendungen oder der

Patientenversorgung beeinträchtigen könnten.

ACHTUNG! Gefährliche stromführende Teile im Inneren können durch den Akku auch dann unter Spannung

gesetzt sein, wenn der Netzanschluss getrennt ist.

ACHTUNG! Um die Gefahr von Bränden oder Stromschlägen zu vermeiden, installieren Sie die Geräte in einem

temperatur- und feuchtigkeitskontrollierten Innenbereich, der frei von leitfähigen Substanzen ist. (Siehe

Spezikationen für den zulässigen Temperatur- und Feuchtigkeitsbereich).

ACHTUNG! Um das Risiko eines elektrischen Schlages zu verringern, entfernen Sie die Abdeckung nicht. Im

Inneren gibt es keine Teile, die vom Benutzer gewartet werden können.

ACHTUNG! Um einen elektrischen Schlag auszuschließen, schalten Sie das Gerät aus und ziehen Sie den

Netzstecker aus der Steckdose, bevor Sie eine Computer-Komponente installieren.

ACHTUNG! NICHT MIT ODER IN DER NÄ HE VON AQUARIEN VERWENDEN! Um die Brandgefahr zu verringern,

nicht zusammen mit oder in der Nähe von Aquarien verwenden. Kondenswasser aus dem Aquarium kann mit

elektrischen Metallkontakten in Berührung kommen und einen Kurzschluss des Geräts verursachen.

VERWENDEN SIE DIE USV NICHT WÄ HREND DES TRANSPORTS! Um das Risiko von Bränden oder

elektrischen Schlägen zu verringern, verwenden Sie das Gerät nicht auf Transportmitteln wie Flugzeugen oder

Schien. Die Auswirkungen von Erschütterungen oder Vibrationen während des Transports und die feuchte

Umgebung können einen Kurzschluss des Geräts verursachen.

INSTALLATION DER USV

AUSPACKEN

Der Karton sollte Folgendes enthalten:

(1) USV-Einheit x 1; (2) USB-Kabel x 1; (3) Benutzerhandbuch x 1;

(4) Mehrsprachige Kurzanleitung (für die EU) x 1 ; (5) Netzkabel x 1 (Typ kann von Modell zu Modell variieren.)

Ü BERSICHT

Der VP700/1000/1200/1600E(I)LCD bietet eine automatische Spannungsregulierung bei ungleichmäßiger

Stromversorgung und bietet bei Stromausfällen ein Batterie-Backup. Der VP700/1000/1200/1600E(I)LCD sorgt für

eine konstante Stromversorgung Ihres Computersystems, die mitgelieferte Software speichert automatisch Ihre

oenen Dateien und fährt bei Stromausfall den Computer herunter.

SO ERMITTELN SIE DEN STROMBEDARF IHRER GERÄ TE

1. Stellen Sie sicher, dass der gesamte Watt/VA-Bedarf Ihres Computers, Monitors und Ihrer Peripheriegeräte

die 700VA/1000VA/1200VA/1600VA nicht übersteigt.

2. Stellen Sie sicher, dass die an die Steckdosen mit Batterieanschluss angeschlossene Ausrüstung die

Nennleistung der USV nicht überschreitet (700VA/390W für VP700E(I)LCD, 1000VA/550W für VP1000E(I)LCD,

1200VA/720W für VP1200E(I)LCD, 1600VA/960W für VP1600E(I)LCD). Wenn die Nennkapazität der Einheit

überschritten wird, kann es zu einer Ü berlast kommen, die zur Abschaltung der USV oder zum Auslösen des

Schutzschalters führt.

3. Es gibt viele Faktoren, welche die erforderliche Leistung Ihres Computersystems beeinussen können. Um

eine optimale Systemleistung zu erzielen, sollten Sie die Last unter 80 % der Nennkapazität der USV-Einheit halten.

GRUNDLEGENDE BEDIENUNG

BESCHREIBUNG

1. Netzschalter

Hauptschalter zum Ein- und Ausschalten von Geräten, die an den batteriegespeisten Steckdosen

angeschlossen sind.

2. Betriebsanzeige (Power On)

Diese LED leuchtet, wenn die Versorgungsspannung normal ist und die USV-Ausgänge Strom liefern, der keine

Ü berspannungen und Spitzen aufweist.

3. LCD Display

Das hochauflösende LCD-Display zeigt alle Informationen zur USV mit Symbolen und Meldungen an. Weitere

Informationen nden Sie im Function Setup Guide.

4. Display/Auswahl-Taste

Mit der Taste kann der Inhalt der LCD-Anzeige einschließlich Eingangsspannung, Ausgangsspannung und

geschätzte Laufzeit ausgewählt werden. Weitere Informationen nden Sie im Function Setup Guide.

5. Stummschalt-/Eingabetaste

Mit der Taste können Sie den Alarm stummschalten, die Einstellungen bestätigen und die Funktionen aufrufen.

Weitere Informationen nden Sie im Function Setup Guide.

6. Geschützte Kommunikationsschnittstellen

Geschützte Kommunikationsschnittstellen für Standardmodem, Fax, Telefonleitung, Netzwerk oder jede

Ethernet-Verbindung (RJ11/RJ45).

7. Serielle/USB-Schnittstelle zum PC

Ü ber den seriellen und den USB-Port kann eine Verbindung und Kommunikation vom seriellen DB-9- oder

USB-Port des Computers mit der USV-Einheit hergestellt werden. Die USV übermittelt ihren Status an die

Software PowerPanel® Personal.

HINWEIS: Nur einer dieser beiden Anschlüsse kann gleichzeitig zur Kommunikation und Steuerung der

USV-Einheit verwendet werden.

8. Trennschalter

Der Leistungsschalter bendet sich auf der Rückseite der USV und dient als Ü berlast- und Fehlerschutz

9. Stromversorgung (AC)

Schließen Sie das Netzkabel an eine ordnungsgemäß verdrahtete und geerdete Netzsteckdose an.

10. Anschlüsse mit Batterie-Backup und mit Ü berspannungsschutz

Die USV verfügt über mehrere Anschlüsse mit Batterieversorgung bzw. Ü berspannungsschutz für

angeschlossene Geräte, um einen vorübergehenden ununterbrochenen Betrieb Ihrer Geräte während eines

Stromausfalls zu gewährleisten. Art und Anzahl der Anschlüsse bei den verschiedenen Modellen nden Sie in

der folgenden Tabelle.

11. Ü berspannungsgeschützte Ausgänge

Bietet Ü berspannungsschutz für Geräte, die kein Batterie-Backup benötigen.

Ausgangstyp

IEC

Batterie-gesicherte &

überspannungsgeschützte Ausgänge

700/1000VA

1200/1600VA

Ü berspannungsgeschützte Ausgänge

700/1000VA

1200/1600VA

HARDWARE-INSTALLATIONSANLEITUNG

1. Ihre neue USV kann sofort nach Erhalt verwendet werden. Es wird jedoch empfohlen, den Akku mindestens 8

Stunden lang aufzuladen, um sicherzustellen, dass die maximale Ladekapazität des Akkus erreicht wird.

Während des Versands und der Lagerung kann es zu Ladungsverlusten kommen. Um den Akku aufzuladen,

lassen Sie das Gerät einfach an eine Steckdose angeschlossen. Das Gerät lädt sowohl in der Ein- als auch in der

Aus-Position.

Hinweis: Diese USV ist mit einer Sicherheitsfunktion ausgestattet, die verhindert, dass das System während des

Versands eingeschaltet wird. Wenn Sie die USV zum ersten Mal einschalten, muss sie an das Stromnetz

angeschlossen sein, sonst lässt sie sich nicht einschalten.

2. Schließen Sie Computer, Monitor und alle extern versorgten Datenspeichergeräte (Zip-Laufwerk, Jazz-Laufwerk,

Bandlaufwerk usw.) bei ausgeschalteter USV-Einheit und abgezogenem Netzstecker an die Steckdosen für die

Batterieversorgung an. Schließen Sie auf keinen Fall einen Laserdrucker, Kopierer, Heizgerät, Staubsauger,

Aktenvernichter oder ein anderes großes elektrisches Gerät an die batteriebetriebenen Steckdosen an.

Der Strombedarf dieser Geräte führt zur Ü berlastung und möglicherweise zur Beschädigung des Geräts.

3. Schließen Sie zum Schutz des Netzwerks ein Netzwerkkabel von der Wandsteckdose an die IN-Buchse der USV

an. Schließen Sie dann ein Netzwerkkabel von der OUT-Buchse der USV an den Computer oder das

Netzwerkgerät an.

4. Schließen Sie die USV an eine 2-polige, 3-adrige geerdete Steckdose (Wandsteckdose) an. Achten Sie darauf,

dass die Wandsteckdose durch eine Sicherung oder einen Schutzschalter geschützt ist und keine Geräte mit

hohem elektrischem Bedarf (z. B. Klimaanlage, Kühlschrank, Kopierer usw.) versorgt. Vermeiden Sie die

Verwendung von Verlängerungskabeln.

5. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Die Kontrollleuchte leuchtet auf und ein Piepton

ertönt.

6. Wenn eine Ü berlast festgestellt wird, ertönt ein akustischer Alarm und das Gerät gibt einen langen Signalton ab.

Um den Fehler zu beheben, schalten Sie die USV aus und ziehen Sie mindestens ein Gerät von den Steckdosen

mit Batterieversorgung ab. Warten Sie 10 Sekunden. Vergewissern Sie sich, dass der Schutzschalter gedrückt

ist, und schalten Sie dann die USV ein.

7. Ihre USV ist mit einer automatischen Ladefunktion ausgestattet. Sobald die USV an eine Netzsteckdose

angeschlossen ist, wird der Akku automatisch aufgeladen.

8. Um eine optimale Batterieladung aufrechtzuerhalten, lassen Sie die USV stets an eine Netzsteckdose

angeschlossen.

9. Um die USV über einen längeren Zeitraum zu lagern, decken Sie sie ab und lagern Sie sie mit voll aufgeladenem

Akku. Laden Sie den Akku alle drei Monate auf, um die Lebensdauer des Akkus zu wahren.

TECHNISCHE SPEZIFIKATIONEN

Modell

VP700E(I)LCD

VP1000E(I)LCD

VP1200E(I)L CD

VP1600E(I)LCD

Leistung

700VA/390W

1000VA/ 550W

1200VA/72 0W

1600VA/96 0W

Eingang

Nenneingangsspannung

220-240V

Spannungsbereich

167-295Vac

Frequenzbereich

50/60Hz +/- 5 Hz (Auto Sensing)

AVR Funktion

Ausgang

Bei Ausgangsspannung bei

Batteriebetrieb

220-240V

Ausgangsfrequenz bei

Batteriebetrieb

50/60Hz +/- 1%

Ü berlastschutz

Netzbetrieb Sicherungsautomat Batteriebetrieb Interne : , :

Ü berstrombegrenzung

Größe / Gewicht

Maße (B xT) xH

100 x 227 x 260 mm

100 x 281 x 355 mm

Gewicht (kg)

5.1 kg

6.2 kg

9.6 kg

10.4 kg

Batterie

Wartungsfreie

Blei-Säure-Batterie, versiegelt

12V/7Ah x 1

12V/9Ah x 1

12V/7 Ah x 2 .2

12V/9Ah x 2

Typ. Wiederauadezeit

8 Stunden

Statusanzeigen

Anzeigen

Betriebsstatus, LCD Display

Akustische Alarme

Batteriebetrieb Batterie schwach Ü berlast , ,

Umgebung

Betriebstemperatur

0 bis C 40C

Relative Luftfeuchtigkeit im

Betrieb

0 bis 90%

Kommunikation

PowerPanel

Personal Software

Windows 10/8/7, Server2016 / 2012 / 2008 / Linux / MAC

Management

Auto Laden

Auto Neustart

USB HID

Zertikate

CE RC, EAC, M

FUNCTION SETUP GUIDE

TASTENFUNKTIONEN

Einschalten:

Drücken und halten Sie die POWER-Taste. Sie hören 1 Sekunde lang einen

konstanten Ton, gefolgt von einem kurzen Piepton. Lassen Sie die Taste nach dem

kurzen Piepton los.

Ausschalten:

Drücken und halten Sie den POWER-Knopf. Sie hören 1 Sekunde lang einen

konstanten Ton, gefolgt von zwei kurzen Signaltönen. Lassen Sie die Taste nach den

beiden kurzen Signaltönen los.

DISPLAY:

Drücken Sie die Taste 3 Sekunden lang, um den aktuellen LCD-Status zwischen

"LCD-Schlaf in 1 Minute (piept zweimal)" und "LCD-Schlaf in 30 Minuten (piept

einmal)" zu ändern.

 LCD Sleep in 1 Minute: Im Zeilenmodus wird der LCD-Bildschirm nach 1

Minute Inaktivität automatisch ausgeschaltet.

 LCD-Sleep in 30 Minuten: Im Zeilenmodus wird der LCD-Bildschirm nach 30

Minuten Inaktivität automatisch abgeschaltet.

 Im Batteriemodus ist der LCD-Bildschirm immer eingeschaltet.

SELECT:

Drücken Sie die Taste kurz, um die Informationen über die USV anzuzeigen, oder

scrollen Sie im Einrichtungsmodus durch das Funktions-/Optionsmenü nach unten.

VP700/1000E(I)LCD

VP1200/1600E(I)LCD

Produktspezifikationen

Marke:	CyberPower
Kategorie:	UPS
Modell:	VP700ELCD
Display-Typ:	LCD
Akustische Signale:	Ja
USB Anschluss:	Ja
Breite:	100 mm
Tiefe:	260 mm
Gewicht:	5140 g
Mitgelieferte Kabel:	USB-Kabel
Produktfarbe:	Schwarz
Akkuladezeit:	8 h
Akku-/Batterietechnologie:	Plombierte Bleisäure (VRLA)
Höhe:	227 mm
Energieschutzeigenschaften:	Überspannung
Stecker:	C14-Koppler
Anzahl USB 2.0 Anschlüsse:	1
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	0 - 90 %
Verpackungsbreite:	300 mm
Verpackungstiefe:	143 mm
Verpackungshöhe:	335 mm
Paketgewicht:	5760 g
Zertifizierung:	CE, RCM
Anzahl Ethernet-LAN-Anschlüsse (RJ-45):	2
Warentarifnummer (HS):	8504408590
Ursprungsland:	China
Kabellänge:	1.5 m
Betriebsanleitung:	Ja
Gehäusematerial:	Kunststoff
Reaktionszeit:	4 ms
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 50 °C
Luftfeuchtigkeit bei Lagerung:	0 - 90 %
Geräuschpegel:	40 dB
RS-232 port:	1
Formfaktor:	Tower
Serielle Schnittstelle:	Ja
Ausgangsleistung:	390 W
Nachhaltigkeitskonformität:	Ja
Nachhaltigkeitszertifikate:	RoHS
Verkabelungstechnologie:	10/100/1000Base-T(X)
Eingangsfrequenz:	50/60 Hz
Anzahl serielle Anschlüsse:	1
Wärmeableitung:	9.5 BTU/h
Höhe bei Betrieb:	0 - 3000 m
Anzahl der AC-Ausgänge:	4 AC-Ausgänge
USV-Topologie:	Line-Interaktiv
Eingangs-Betriebsspannung (min):	167 V
Eingangs-Betriebsspannung (max):	295 V
Ausgangskapazität:	0.7 kVA
Ausgangs-Betriebsspannung (max):	230 V
Automatische Spannungsregulierung:	Ja
AC-Steckertypen:	Typ F
Typische Backup-Zeit bei halber Belastung:	10 min
Typische Backup-Zeit bei voller Belastung:	1 min
Wellenform:	Sine
Output Frequenz:	50/60 Hz
Regulierung der Ausgangsspannung:	10 %
Stromstärke (maximal):	3.04 A
EMI/RFI Lautstärkefilter:	Ja
Druckanstiegsschutz:	Ja
Akustische Alarm-Modi:	Alarm when on battery, Fault, Low battery alarm, Overload alarm
Höhe bei Lagerung:	0 - 3000 m
Anzahl der Eingangs-Phasen:	1
USB-Port-Typ:	USB Typ-B
Anzahl der Ausgangs-Phasen:	1
Anstieg der Energiemenge:	450 J
