Daikin EAVX16S18DA6V Bedienungsanleitung

InhaltsverzeichnisBetriebsanleitung16EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 12Inhaltsverzeichnis1 Informationen zu diesem Dokument 162 Über das System 172. 1 Komponenten in einem typischen Systemlayout. 173 Betrieb 173. 1 Bedieneinheit: Überblick. 173. 2 Mögliche Bildschirme: Überblick. 183. 2. 1 Startbildschirm. 183. 2. 2 Hauptmenübildschirm. 193. 2. 3 Sollwert-Bildschirm. 193. 2. 4 Detaillierter Bildschirm mit Werten. 203. 3 Ein-/Ausschalten des Betriebs. 203. 3. 1 Visuelle Anzeige. 203. 3. 2 So schalten Sie es EIN oder AUS. 203. 4 Regelung der Raumheizung/-kühlung. 213. 4. 1 Einstellung des Betriebsmodus. 213. 4. 2 So ändern Sie die Soll-Raumtemperatur. 213. 4. 3 So ändern Sie die Soll-Vorlauftemperatur. 213. 5 Brauchwasserregelung. 223. 5. 1 Warmhaltebetrieb. 223. 5. 2 Programmbetrieb. 223. 5. 3 Programmbetrieb + Warmhaltebetrieb. 223. 5.

4 Verwendung des Brauchwasser-Hochleistungsbetriebs. 233. 6 Erweiterte Nutzung. 233. 7 Programmbildschirm: Beispiel. 233. 8 Menüstruktur: Übersicht über die Benutzereinstellungen. 263. 9 Monteureinstellungen: Vom Monteur auszufüllende Tabellen. 273. 9. 1 Konfigurationsassistent. 273. 9. 2 Menü "Einstellungen". 274 Tipps zum Energiesparen 275 Instandhaltung und Wartung 275. 1 Übersicht: Instandhaltung und Wartung. 275. 2 So ermitteln Sie die Kontakt/Helpdesk-Nr. 286 Fehlerdiagnose und -beseitigung 286. 1 Zum Anzeigen von Hilfeinformationen im Falle einerFehlfunktion. 286. 2 Symptom: Ihnen ist in Ihrem Wohnzimmer zu kalt (warm). 286. 3 Symptom: Das Wasser am Wasserhahn ist zu kalt. 296. 4 Symptom: Wärmepumpenausfall. 296. 5 Symptom: Das Gerät macht nach der Inbetriebnahmegurgelnde Geräusche.

Zu beachten:▪ Lesen Sie die Dokumentation aufmerksam durch, bevor Sie dieBenutzerschnittstelle verwenden, um die bestmögliche Leistungzu gewährleisten. ▪ Bitten Sie den Monteur, Sie über die Einstellungen zu informieren,die er für die Konfiguration Ihres Systems verwendet hat. Überprüfen Sie, ob er die Tabellen mit den Monteureinstellungenausgefüllt hat. Falls nicht, bitten Sie ihn, diese Tabellenauszufüllen. ▪ Bewahren Sie die Dokumentation zu Referenzzwecken sorgfältigauf. ZielgruppeEndbenutzerDokumentationssatzDieses Dokument ist Teil eines Dokumentationssatzes.

Dervollständige Satz besteht aus:▪ Allgemeine Sicherheitsvorkehrungen:▪ Sicherheitsanweisungen, die Sie vor der Inbetriebnahme IhresSystems lesen müssen▪ Format: Papier (im Lieferumfang des Innengeräts enthalten)▪ Bedienungsanleitung:▪ Kurzanleitung mit Hinweisen zur grundlegenden Nutzung▪ Format: Papier (im Lieferumfang des Innengeräts enthalten)▪ Referenzhandbuch für den Benutzer:▪ Detaillierte schrittweise Anleitungen undHintergrundinformationen für die grundlegende und erweiterteNutzung▪ Format: Digitale Dateien unter http://www. daikineurope. com/support-and-manuals/product-information/Neueste Ausgaben der mitgelieferten Dokumentation gibt esgegebenenfalls auf der regionalen Daikin-Webseite oder bei IhremInstallateur. Die Original-Dokumentation ist auf Englisch verfasst. Bei derDokumentation in anderen Sprachen handelt es sich umÜbersetzungen des Originals.

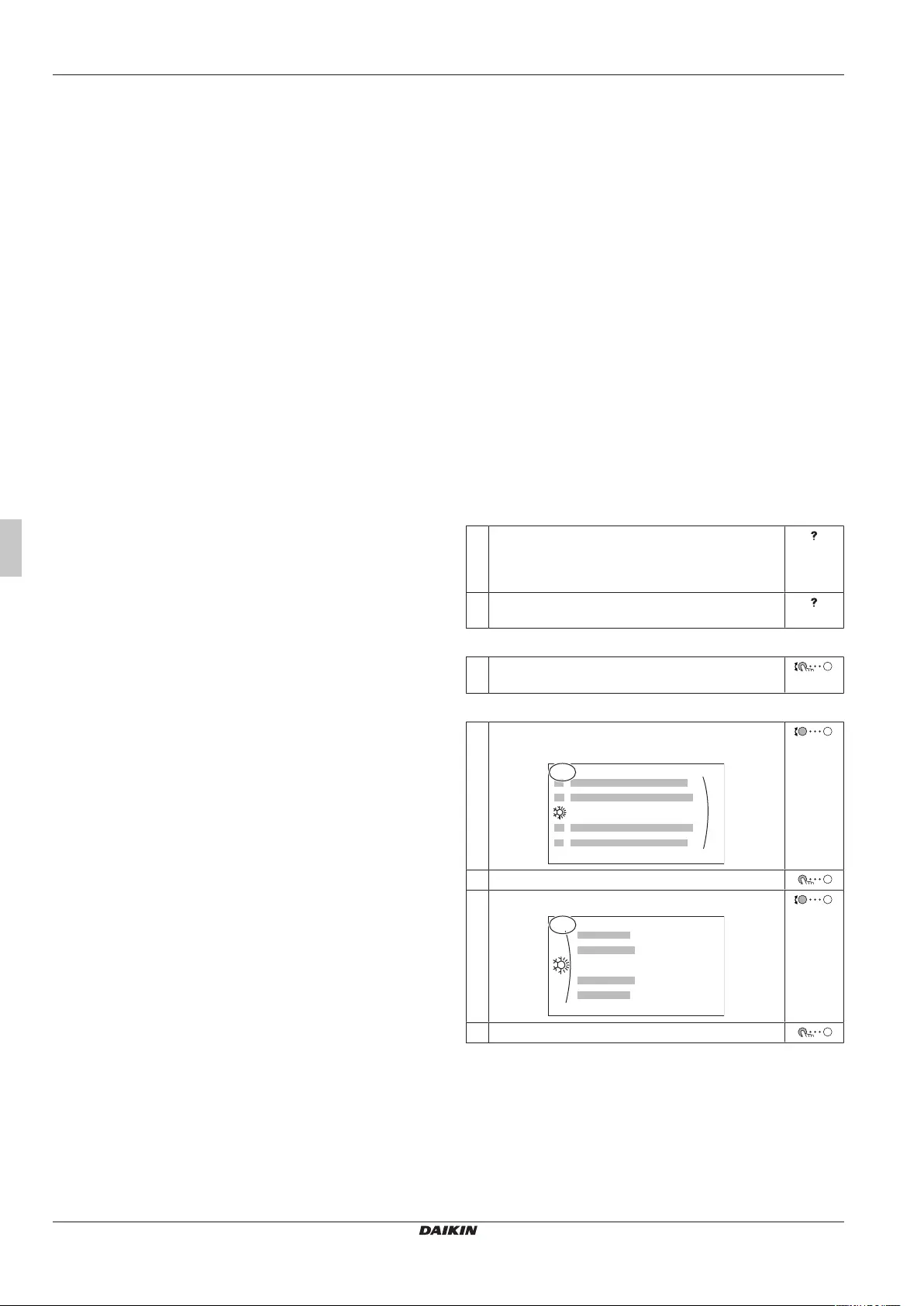

BrotkrumenBrotkrumen (Beispiel: [4. 3]) helfen Ihnen dabei zu ermitteln, wo Siesich gerade in der Menüstruktur der Bedieneinheit befinden. 1 So aktivieren Sie die Brotkrumen: Drücken Sie imStartbildschirm oder Hauptmenübildschirm die Hilfe-Taste. Die Brotkrumen werden oben links imBildschirm angezeigt. 2 So deaktivieren Sie die Brotkrumen: Drücken Sieerneut die Hilfe-Taste. In diesem Dokument sind diese Brotkrumen ebenfalls erwähnt. Beispiel:1 Gehen Sie zu [4. 3]: Raumheizung/-kühlung >Betriebsbereich.

Das bedeutet:1 Drehen Sie ausgehend vom Startbildschirm denlinken Regler und rufen Sie Raumheizung/-kühlungauf. 4Raumheizung/-kühlung2 Drücken Sie den linken Regler, um das Untermenüaufzurufen. 3 Drehen Sie den linken Regler, umBetriebsbereich aufzurufen. Betriebsbereich4. 34 Drücken Sie den linken Regler, um das Untermenüaufzurufen.

2 Über das SystemBetriebsanleitung17EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 122 Über das SystemAbhängig vom Systemlayout kann das System:▪ einen Raum erwärmen▪ einen Raum abkühlen (wenn eine Wärmepumpe zum Heizen/Kühlen installiert ist)▪ Brauchwasser erzeugen (wenn ein Brauchwasserspeicherinstalliert ist)2. 1 Komponenten in einem typischenSystemlayoutdabcefgBCAA Hauptzone. Beispiel: Wohnzimmer. B Zusätzliche Zone. Beispiel: Schlafzimmer. C Nutzfläche. Beispiel: Garage. a Wärmepumpe des Außengerätsb Wärmepumpe des Innengerätsc Brauchwasserspeicher (BW-Speicher)d Bedieneinheit am Innengeräte Bedieneinheit verwendet als Raumthermostatf Unterbodenheizungg Radiatoren, Wärmepumpen-KonvektorenoderVentilator-KonvektorenINFORMATIONInnengerät und Brauchwasserspeicher (falls installiert)können abhängig vom Innengerätetyp getrennt oderintegriert werden.

3 Betrieb3. 1 Bedieneinheit: ÜberblickDie Bedieneinheit hat die folgenden Komponenten:bcaa Statusanzeigeb LCD-Bildschirmc Regler und Tastenabca Statusanzeigeb LCD-Bildschirmc Regler und TastenStatusanzeigeDie LEDs der Statusanzeige leuchten oder blinken und zeigen soden Betriebsmodus des Geräts. LED Modus BeschreibungBlinkt blau Standby Das Gerät ist nicht in Betrieb. Leuchtet blau Betrieb Das Gerät ist in Betrieb. Blinkt rot Fehler Es ist ein Fehler aufgetreten. Weitere Einzelheiten dazu siehe"6. 1Zum Anzeigen vonHilfeinformationen im Falle einerFehlfunktion"[428]. LCD-BildschirmDer LCD-Bildschirm verfügt über eine Ruhemodusfunktion. Nach15Minuten ohne Interaktion mit dem Raumbedienmodul verdunkeltsich der Bildschirm. Durch das Betätigen einer Taste oder dasDrehen eines Reglers wird der Bildschirm reaktiviert.

Regler und TastenSie verwenden die Regler und Tasten:▪ Zur Navigation durch die Bildschirme, Menüs und Einstellungendes LCD-Bildschirms▪ Zum Festlegen von Wertena b c d ePosten Beschreibunga LinkerReglerDas LCD zeigt einen Bogen auf der linken Seitedes Displays, wenn Sie den linken Reglerverwenden können. ▪ : Drehen und dann den linken Reglerdrücken. Durch die Menüstruktur navigieren. ▪ : Linken Regler drehen. Menüelementauswählen. ▪ : Linken Regler drücken. Auswahlbestätigen oder ein Untermenü aufrufen. b Zurück-Taste: Drücken, um 1 Schritt in der Menüstrukturzurückzugehen. c Startbildschirm-Taste: Drücken, um zum Startbildschirmzurückzukehren. d Hilfe-Taste : Drücken, um einen Hilfetext in Bezug auf dieaktuelle Seite anzuzeigen (wenn verfügbar).

3 BetriebBetriebsanleitung18EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 12Posten Beschreibunge RechterReglerDas LCD zeigt einen Bogen auf der rechten Seitedes Displays, wenn Sie den rechten Reglerverwenden können. ▪ : Drehen und dann den rechten Reglerdrücken. Einen Wert oder eine Einstellungändern, die auf der rechten Seite desBildschirms angezeigt werden. ▪ : Rechten Regler drehen. Durch diemöglichen Werte und Einstellungen navigieren. ▪ : Rechten Regler drücken. Auswahlbestätigen und zum nächsten Menüelementwechseln. 3. 2 Mögliche Bildschirme: ÜberblickDies sind die gängigsten Bildschirme:+–aORbcc2c4c1c3a Startbildschirmb Hauptmenübildschirmc Bildschirme der unteren Ebene:c1: Sollwert-Bildschirmc2: Detaillierter Bildschirm mit Wertenc3: Detaillierter Bildschirm mit der witterungsgeführtenKurvec4: Bildschirm mit Programm3. 2.

1 StartbildschirmDrücken Sie die Taste , um zum Startbildschirm zurückzukehren. Sie sehen einen Überblick der Gerätekonfiguration, den Raum unddie Sollwert-Temperaturen. Nur Symbole, die für Ihre Konfigurationgelten, sind auf dem Startbildschirm sichtbar. 61. 6bar18 Feb 201822:1955452135fijhgedabcMögliche Aktionen in diesem BildschirmDurchlaufen Sie die Liste des Hauptmenüs. Gehen Sie zum Hauptmenübildschirm. Aktivieren/deaktivieren Sie Brotkrumen. Posten Beschreibung2121Die Temperaturen werden in Kreisen angezeigt. Wenn der Kreis grau ist, ist der entsprechendeBetrieb (Beispiel: Raumheizung) derzeit nichtaktiv.

3 BetriebBetriebsanleitung19EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 12Posten BeschreibungBrauchwasseri1i2i1: Brauchwasseri2 Gemessene SpeichertemperaturFehler j oder : Es ist ein Fehler aufgetreten. Weitere Einzelheiten dazu siehe "6. 1ZumAnzeigen von Hilfeinformationen im Falle einerFehlfunktion"[428]. 3. 2. 2 HauptmenübildschirmBeginnen Sie auf dem Startbildschirm und drücken ( ) oderdrehen Sie ( ) den linken Regler, um denHauptmenübildschirm zu öffnen. Über das Hauptmenü können Sieauf die verschiedenen Sollwertbildschirme und Untermenüszugreifen. a2HauptzoneZusatzzoneRaumFehlerRaumheizung/-kühlunga Ausgewähltes UntermenüMögliche Aktionen in diesem BildschirmDurchlaufen Sie die Liste. Rufen Sie das Untermenü auf. Aktivieren/deaktivieren Sie Brotkrumen.

Untermenü Beschreibung[0] oder FehlerBeschränkung: Wird nur angezeigt,wenn es zu einem Fehler kommt. Weitere Einzelheiten dazu siehe"6. 1Zum Anzeigen vonHilfeinformationen im Falle einerFehlfunktion"[428]. [1] RaumBeschränkung: Wird nur angezeigt,wenn ein Raumthermostat mit demInnengerät verbunden ist. Legen Sie die Raumtemperatur fest. [2] HauptzoneZeigt das zutreffende Symbol für IhrenHauptzonenverteilertyp an. Legen Sie die Vorlauftemperatur fürdie Hauptzone fest. [3] ZusatzzoneBeschränkung: Wird nur angezeigt,wenn es zwei Vorlauftemperaturzonengibt. Zeigt das zutreffende Symbol fürIhren Zusatzzonenverteilertyp an. Legen Sie die Vorlauftemperatur fürdie Zusatzzone fest (falls vorhanden). [4] Raumheizung/-kühlungZeigt das zutreffende Symbol für IhrGerät an. Versetzen Sie das Gerät in denHeizen-Modus oder den Kühlen-Modus. Sie können den Modus beiNur-Heizen-Modellen nicht ändern.

Untermenü Beschreibung[7]BenutzereinstellungenBietet Zugriff auf dieBenutzereinstellungen, wie denUrlaubsmodus und den Geräuscharm-Modus. [8] InformationZeigt Daten und Informationen zumInnengerät an. [9]MonteureinstellungenBeschränkung: Nur für den Monteur. Bietet Zugriff auf die erweitertenEinstellungen. [A] InbetriebnahmeBeschränkung: Nur für den Monteur. Führt Tests und die Wartung durch. [B] BenutzerprofilÄndern Sie das aktive Benutzerprofil. [C] BetriebSchalten Sie die Heizen-/Kühlen-Funktionalität und dieBrauchwasserproduktion ein oder aus. 3. 2. 3 Sollwert-BildschirmDer Sollwert-Bildschirm wird für Bildschirme angezeigt, dieSystemkomponenten beschreiben, die einen Sollwert benötigen.

Beispiele[1] Raumtemperatur-Bildschirm+–21°C1Raum[2] Hauptzone-Bildschirm+–35°C2Hauptzone[3] Zusatzzone-Bildschirm+–45°C3Zusatzzone[5] Speichertemperatur-Bildschirm+–50°C5SpeicherErläuterunga1d+–dedeca2b1b2Mögliche Aktionen in diesem BildschirmDurchlaufen Sie die Liste des Untermenüs. Gehen Sie zum Untermenü. Passen Sie die Soll-Temperatur an und übernehmenSie sie automatisch. Posten BeschreibungMinimale Temperaturgrenze a1 Durch das Gerät festgelegta2 Durch den MonteurbeschränktMaximale Temperaturgrenze b1 Durch das Gerät festgelegtb2 Durch den MonteurbeschränktAktuelle Temperatur c Durch das Gerät gemessen.

3 BetriebBetriebsanleitung20EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 12Posten BeschreibungSoll-Temperatur d Drehen Sie zum Erhöhen/Verringern den rechtenRegler. Untermenü e Drehen oder drücken Sieden linken Regler, um dasUntermenü aufzurufen. 3. 2. 4 Detaillierter Bildschirm mit WertenBeispiel: a bca bc7. 2. 1Zeit/DatumStunden1130Minutena Einstellungenb Wertec Ausgewählte Einstellung undWertMögliche Aktionen in diesem BildschirmDurchlaufen Sie die Liste des Einstellungen. Ändern Sie den Wert. Gehen Sie zur nächsten Einstellung. Bestätigen Sie die Änderungen und fahren Sie fort. 3. 3 Ein-/Ausschalten des Betriebs3. 3. 1 Visuelle AnzeigeBestimmte Funktionen des Geräts können separat aktiviert oderdeaktiviert werden. Wenn eine Funktion deaktiviert ist, ist dasentsprechende Temperatursymbol auf dem Startbildschirmausgegraut. Raumtemperaturregelung1.

6bar55213545a1. 6bar55213545ba Raumtemperaturregelung EINb Raumtemperaturregelung AUSRaumheizungs-/-kühlungsbetrieb1. 6bar55213545c1. 6bar55213545dc Raumheizungs-/-kühlbetrieb EINd Raumheizungs-/-kühlbetrieb AUSSpeicherheizbetrieb1. 6bar55213545e1. 6bar55213545fe Speicherheizbetrieb EINf Speicherheizbetrieb AUS3. 3. 2 So schalten Sie es EIN oder AUSRaumtemperaturregelung1 Gehen Sie zu [C. 1]: Betrieb > Raum. BetriebRaumRaumheizung/-kühlungEinEinC. 12 Setzen Sie den Betrieb auf Ein oder Aus. Raumheizungs-/-kühlungsbetriebHINWEISFrostschutz Raum. Auch wenn Sie den Raumheiz-/-kühlbetrieb ausschalten ([C. 2]: Betrieb > Raumheizung/-kühlung), kann der Frostschutzbetrieb Raum aktiv werden(wenn er aktiviert wurde). Für die Vorlauftemperatur-Steuerung und die externe Raumthermostat-Steuerungwird der Schutz NICHT garantiert. HINWEISWasserrohr-Frostschutz.

3 BetriebBetriebsanleitung21EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 121 Gehen Sie zu [C. 3]: Betrieb > Speicher. BetriebSpeicherAusEinRaumheizung/-kühlungC. 32 Setzen Sie den Betrieb auf Ein oder Aus. 3. 4 Regelung der Raumheizung/-kühlung3. 4. 1 Einstellung des BetriebsmodusÜber die BetriebsmodiIhr Gerät kann ein Heiz- oder ein Heizen/Kühlen-Modell sein:▪ Wenn Ihr Gerät ein Heizmodell ist, kann es einen Raumaufheizen. ▪ Wenn Ihr Gerät ein Heizen/Kühlen-Modell ist, kann es einenRaum aufheizen und abkühlen. Sie müssen dem Systemangeben, welche Betriebsart genutzt werden soll. Um dem System anzugeben, welcher Betriebsmodus genutztwerden soll, können Sie:Sie können… PositionÜberprüfen, welcher Betriebsmodus aktuellverwendet wird. StartbildschirmDauerhaftes Festlegen des Betriebsmodus.

HauptmenüBeschränken der automatischenUmschaltung entsprechend einemmonatlichen Programm. So legen Sie den Betriebsmodus fest1 Gehen Sie zu [4. 1]: Raumheizung/-kühlung >Betriebsart. 2 Wählen Sie eine der folgenden Optionen aus:▪ Heizen: Nur Heizen-Modus▪ Kühlen: Nur Kühlen-Modus▪ Automatisch: Die Betriebsart ändert sichautomatisch auf Grundlage der Außentemperaturzwischen Heizen und Kühlen. Sie wirdentsprechend Betriebsart Programm [4. 2] proMonat beschränkt. So beschränken Sie die automatische Umschaltungentsprechend einem ProgrammBedingungen: Legen Sie den Betriebsmodus auf Automatischfest. 1 Gehen Sie zu [4. 2]: Raumheizung/-kühlung >Betriebsart Programm. 2 Wählen Sie einen Monat aus. 3 Wählen Sie für jeden Monat eine Option:▪ Heiz- und Kühlbetrieb: KeineEinschränkungen▪ Nur Heizen: Einschränkungen▪ Nur Kühlen: Einschränkungen4 Bestätigen Sie die Änderungen. 3. 4.

2 So ändern Sie die Soll-RaumtemperaturWährend der Raumtemperatursteuerung können Sie denRaumtemperatur-Sollwert-Bildschirm verwenden, um die Soll-Raumtemperatur abzulesen und anzupassen. 1 Gehen Sie zu [1]: Raum.

Raum12 Ändern Sie die Soll-Raumtemperatur. +–21°C1a bRauma Ist-Raumtemperaturb Soll-RaumtemperaturWenn das Programm nach der Änderung der Soll-Raumtemperatur aktiv ist▪ Die Temperatur bleibt gleich, solange es keine programmierteAktion gibt. ▪ Die Soll-Raumtemperatur wird auf den programmierten Wertzurückgesetzt, wenn eine programmierte Aktion auftritt. Sie können das programmierte Verhalten vermeiden, indem Sie dasProgramm (vorübergehend) deaktivieren. So schalten Sie das Raumtemperaturprogramm aus1 Gehen Sie zu [1. 1]: Raum > Zeitprogramm. 2 Wählen Sie Nein. 3. 4. 3 So ändern Sie die Soll-VorlauftemperaturINFORMATIONMit Vorlauf wird das Wasser bezeichnet, das zu denWärme-Emittenten strömt. Die Soll-Vorlauftemperatur wirdvom Monteur abhängig vom Typ des Heizverteilersystemeingestellt. Passen Sie die Vorlauftemperatureinstellungennur bei Auftreten von Problemen an.

3 BetriebBetriebsanleitung22EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 122 Passen Sie die Soll-Vorlauftemperatur an. +–35°C2a bHauptzone+–45°C3a bZusatzzonea Aktuelle Vorlauftemperaturb Soll-Vorlauftemperatur3. 5 Brauchwasserregelung3. 5. 1 WarmhaltebetriebIm Warmhalten-Modus wird das Wasser im Brauchwasserspeicherkontinuierlich bis zu der auf dem Startbildschirm angezeigtenTemperatur aufgeheizt (Beispiel: 50°C), wenn die Temperatur untereinen bestimmten Wert fällt. t60°C00:00 07:0050°C15°C40°C14:00 21:001234TtTtBrauchwasserspeichertemperaturt ZeitINFORMATIONGefahr eines Raumheizung-Leistungsengpasses für denBrauchwasser-Speicher ohne interne Zusatzheizung: Beieinem häufigen Brauchwasserbetrieb kommt es zuhäufigen und langfristigen Raumheizung-/Kühlunterbrechungen, wenn Sie Folgendes auswählen:Speicher > Betriebsart Heizen > Nur Warmhalten.

INFORMATIONWenn der Brauchwasserspeichermodus auf “Warmhalten”eingestellt ist, ist die Gefahr von Leistungsengpässen bzw. der Beeinträchtigung des Komforts beträchtlich. Bei einemhäufigen Warmhaltebetrieb wird die Raumheiz-/Kühlfunktion regelmäßig unterbrochen. 3. 5. 2 ProgrammbetriebIm Programm-Modus erzeugt der BrauchwasserspeicherWarmwasser gemäß einem Programm. Die beste Zeit für eineWarmwasserbereitung des Brauchwasserspeichers ist nachts, weildann der Raumheizungsbedarf niedriger ist. Beispiel: t60°C00:00 07:0050°C15°C40°C14:00 21:0012345TtTtBrauchwasserspeichertemperaturt Zeit▪ Anfänglich ist die Brauchwasserspeichertemperatur identisch mitder Temperatur des Brauchwassers, das in denBrauchwasserspeicherfließt (Beispiel: 15°C). ▪ Der Brauchwasserspeicher ist so programmiert, dass um 00:00Uhr das Wasser bis auf einen Voreinstellwert aufheizt (Beispiel:Komfort = 60°C).

▪ Der Brauchwasserspeicher ist so programmiert, dass um 14:00Uhr das Wasser bis auf einen Voreinstellwert aufheizt (Beispiel:Eco = 50°C). Es ist wieder Warmwasser verfügbar. ▪ Nachmittags und Abends verbrauchen Sie erneut Warmwasser,und die Brauchwasserspeichertemperatursinkt erneut. ▪ Um 00:00 Uhr wiederholt sich der Zyklus. 3. 5. 3 Programmbetrieb + WarmhaltebetriebIm Programm-Modus + Warmhalten-Betrieb ist dieBrauchwasserregelung identisch mit dem Programm-Modus. Wenndie Brauchwasserspeichertemperatur jedoch unter einenVoreinstellwert fällt (=Warmhalte-Speichertemperatur -Hysteresewert; Beispiel: 35°C), dann heizt derBrauchwasserspeicher das Wasser, bis es den Sollwert erreicht(Beispiel: 45°C). Dies gewährleistet, dass jederzeit eine minimaleWarmwassermenge verfügbar ist. Beispiel: tTt60°C00:00 07:0050°C45°C15°C14:00 21:0035°C12453TtBrauchwassertank-Temperaturt Zeit.

3 BetriebBetriebsanleitung23EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 123. 5. 4 Verwendung des Brauchwasser-HochleistungsbetriebsInformationen zum HochleistungsbetriebHochleistungsbetrieb ermöglicht das Erhitzen desBrauchwassers durch die Reserveheizung oder Zusatzheizung. Verwenden Sie diesen Modus an Tagen, wenn mehr heißes Wasserals üblich verwendet wird. So überprüfen Sie, ob der Hochleistungsbetrieb aktiv istWenn im Startbildschirm angezeigt wird, ist derHochleistungsbetrieb aktiv. Aktivieren oder deaktivieren Sie Hochleistungsbetrieb wie folgt:1 Gehen Sie zu [5. 1]: Speicher >Hochleistungsbetrieb. 2 Schalten Sie den Hochleistungsbetrieb auf Aus oderEin. Nutzungsbeispiel: Sie benötigen sofort mehr WarmwasserSie befinden sich in folgender Situation:▪ Sie haben fast das gesamte Brauchwasser verbraucht.

▪ Sie können nicht bis zur nächsten programmierten Aktion warten,um den Brauchwasserspeicher aufzuheizen. Dann können Sie den Hochleistungsbetrieb aktivieren. DerBrauchwasserspeicher beginnt mit dem Aufheizen des Wassers aufdie Komfort-Temperatur. INFORMATIONBei aktiviertem Hochleistungsbetrieb besteht einbeträchtliches Risiko auf Komfort- und Leistungsproblemefür die Raumheizung/-kühlung. Bei regelmäßigerBrauchwasserbereitung können wiederholte und längereUnterbrechung der Raumheizung/-kühlung auftreten. 3. 6 Erweiterte NutzungDie Menge der Informationen, die Sie in der Menüstruktur auslesenund bearbeiten können, variiert abhängig von IhrerZugriffserlaubnisstufe:▪ Benutzer: Standardmodus▪ Erweiterter Endbenutzer: Sie können mehr Informationenauslesen und bearbeiten.

So ändern Sie die ZugriffserlaubnisstufeSie können die Zugriffserlaubnisstufe wie folgt ändern:1 Gehen Sie zu [B]: Benutzerprofil. BenutzerprofilB2 Geben Sie den gültigen PIN-Code für dieZugriffserlaubnisstufe ein. —▪ Blättern Sie durch die Liste der Ziffern und ändernSie die ausgewählte Ziffer.

▪ Bewegen Sie den Cursor von links nach rechts. ▪ Bestätigen Sie den PIN-Code und fahren Sie fort. Benutzer-PincodeDer Benutzer-Pincode ist 0000. 0000BenutzerPincode Erweiterter EndbenutzerDer Erweiterter Endbenutzer-Pincode ist 1234. Nun sindzusätzliche Menüelemente für den Benutzer sichtbar. 1234Erweiterter Endbenutzer3. 7 Programmbildschirm: BeispielDieses Beispiel zeigt, wie ein Raumtemperatur-Programm imHeizen-Modus für die Hauptzone festgelegt wird. INFORMATIONDie Vorgehensweisen zur Programmierung andererProgramme sind identisch. So programmieren Sie das Programm: ÜberblickBeispiel: Sie möchten das folgende Programm programmieren:MonSamMitFreDonDieSonBenutzerdef. 1Voraussetzung: Das Raumtemperatur-Programm ist nur verfügbar,wenn die Raumthermostat-Steuerung aktiv ist. Wenn dieVorlauftemperatur-Steuerung aktiv ist, können Sie stattdessen dasHauptzonen-Programm programmieren.

1 Rufen Sie das Programm auf. 2 (optional) Löschen Sie den Inhalt des Programms für diegesamte Woche oder den Inhalt eines ausgewähltenTagesprogramms. 3 Programmieren Sie das Programm für Montag. 4 Kopieren Sie das Programm für die anderen Wochentage. 5 Programmieren Sie das Programm für Samstag und kopierenSie es für Sonntag. 6 Geben Sie dem Programm einen Namen. So rufen Sie das Programm auf1 Gehen Sie zu [1. 1]: Raum > Zeitprogramm. 2 Setzen Sie die Programmierung auf Ja. 3 Gehen Sie zu [1. 2]: Raum > Heizprogramm. So löschen Sie den Inhalt des Programms für die Woche1 Wählen Sie den Namen des aktuellen Programms. MonSamMitFreDonDieSonBenutzerdef. 1.

In der Leiste hat eine hoheTemperatur eine dunklere Farbe als eine niedrigeTemperatur.06:008:3017:3020°C18°C22:00--:--18°C--21°C12 24MonHinweis: Um eine Aktion zu löschen, legen Sie ihreZeit als Zeit der vorherigen Aktion fest.4 Bestätigen Sie die Änderungen.Ergebnis: Das Ergebnis für Montag ist definiert. DerWert der letzten Aktion ist bis zur nächstenprogrammierten Aktion gültig. In diesem Fall istMontag der erste Tag, den Sie programmiert haben.Daher ist die letzte programmierte Aktion bis zurersten Aktion am nächsten Montag gültig.So kopieren Sie das Programm für die anderen Wochentage1 Wählen Sie Montag.MonSamMitFreDonDieSonBenutzerdef. 12 Wählen Sie Kopieren.LöschenBearbeitenKopierenErgebnis: Neben dem kopierten Tag wird "C"angezeigt.3 Wählen Sie Dienstag.MonSamMitFreDonDieSonBenutzerdef.

3 BetriebBetriebsanleitung25EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020.12So programmieren Sie das Programm für Samstag undkopieren es für Sonntag1 Wählen Sie Samstag.2 Wählen Sie Bearbeiten.3 Verwenden Sie den linken Regler, um einen Eintragauszuwählen, und bearbeiten Sie den Eintrag mitdem rechten Regler.08:0023:00--:--21°C18°C--12 24Sam4 Bestätigen Sie die Änderungen.5 Wählen Sie Samstag.6 Wählen Sie Kopieren.7 Wählen Sie Sonntag.8 Wählen Sie Einfügen.Ergebnis:MonSamMitFreDonDieSonBenutzerdef. 1CSo benennen Sie das Programm um1 Wählen Sie den Namen des aktuellen Programms.MonSamMitFreDonDieSonBenutzerdef. 12 Wählen Sie Umbenennen.LöschenUmbenennenWählen3 (optional) Um den aktuellen Programmnamen zulöschen, blättern Sie durch die Zeichenliste, bis ←angezeigt wird, und drücken Sie dann darauf, umdas vorherige Zeichen zu löschen.

Wiederholen Siedies für jedes Zeichen des Programmnamens.4 Um das aktuelle Programm zu benennen, blätternSie durch die Zeichenliste und bestätigen Sie dasausgewählte Zeichen. Der Programmname kann biszu 15Zeichen enthalten.5 Bestätigen Sie den neuen Namen.INFORMATIONNicht alle Programm können umbenannt werden.

3 BetriebBetriebsanleitung26EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020.123.8 Menüstruktur: Übersicht über die Benutzereinstellungen[1]RaumAbweichung RaumfühlerSollwertgrenzenFrostschutzKühlprogrammHeizprogrammZeitprogramm[2]HauptzoneZeitprogrammHeizprogrammSollwertmodusKühlprogrammWitterungsgeführte HeizkurveWitterungsgeführte Kühlkurve[3]ZusatzzoneZeitprogrammHeizprogrammSollwertmodusKühlprogrammWitterungsgeführte HeizkurveWitterungsgeführte Kühlkurve[4]Raumheizung/-kühlungBetriebsartBetriebsart Programm[5]SpeicherHochleistungsbetriebKomfort-SollwertEco-SollwertWarmhalte-SollwertZeitprogramm[7]BenutzereinstellungenSpracheZeit/DatumFerienLeiseStrompreisGaspreis[8]InformationEnergiedatenFehlerübersichtHändlerinformationSensorenAktorenBetriebsartenInfoVerbindungsstatus[B]Benutzerprofil[C]BetriebRaumRaumheizung/-kühlungSpeicher[1.4]FrostschutzAktivierungRaumtemperatur-Sollwert[1.5]SollwertgrenzenHeizen MinimumHeizen MaximumKühlen MinimumKühlen Maximum[7.2]Zeit/DatumStundenMinutenJahrMonatTagSommerzeitFormat[7.3]FerienAktivierungVonBis[7.4]LeiseAktivierungZeitprogramm[7.5]StrompreisHochMittelNiedrigZeitprogramm[8.1]EnergiedatenStromzufuhrErzeugte Wärme(*)(*)(*)(*)(*)(*)(*)(*)Sollwert-Bildschirm(*) Gilt nur für Modelle für Heiz- und Kühlbetrieb oder Nur-Heizen-Modelle + UmwandlungssatzINFORMATIONAbhängig von den gewählten Monteureinstellungen unddem Gerätetyp sind die Einstellungen sichtbar/ausgeblendet.

A]Zusatzzone (falls zutreffend)Thermostattyp [3. A]InformationHändlerinformation [8. 3]4 Tipps zum EnergiesparenTipps zur Raumtemperatur▪ Stellen Sie sicher, dass die gewünschte RaumtemperaturNIEMALS zu hoch (im Heizmodus) oder zu niedrig (imKühlmodus), sondern IMMER gemäß Ihren aktuellenAnforderungen eingestellt ist. Jedes eingesparte Grad kann bis zu6% der Heiz-/Kühlkosten einsparen. ▪ Erhöhen/verringern Sie NICHT die Soll-Raumtemperatur, um dieRaumheizung/-kühlung zu beschleunigen. Der Raum wird NICHTschneller warm/abgekühlt. ▪ Wenn Ihr Systemlayout langsame Wärme-Emitter umfasst(Beispiel: Fußbodenheizung), vermeiden Sie hohe Schwankungender Soll-Raumtemperatur und lassen Sie die RaumtemperaturNICHT zu weit fallen/zu stark ansteigen. Andernfalls ist mehr Zeitund Energie erforderlich, um den Raum wieder zu erwärmen/abzukühlen.

Bei Bedarf können Sie das Programmganz einfach umgehen:▪ Für kürzere Zeiträume: Sie können die programmierteRaumtemperatur bis zur nächsten Programm-Aktion umgehen. Beispiel: Dies ist beispielsweise der Fall, wenn Sie feiernmöchten oder das Haus für ein paar Stunden verlassen. ▪ Bei längeren Zeiträumen: Sie können den Ferienbetriebverwenden. Tipps zur Brauchwasserspeichertemperatur▪ Verwenden Sie ein Wochenprogramm für Ihren normalenBrauchwasserbedarf (nur im Programm-Modus). ▪ Erstellen Sie das Programm so, dass derBrauchwasserspeicher nachts auf einen Voreinstellwert(Komfort = höher als die Brauchwasserspeichertemperatur)erwärmt wird, da dann der Raumheizungsbedarf niedriger ist.

▪ Wenn die Erwärmung des Brauchwasserspeichers einmal proNacht nicht ausreichend ist, programmieren Sie einezusätzliche Erwärmung des Brauchwasserspeichers am Tag bisauf einen Voreinstellwert (Eco = niedrigeBrauchwasserspeichertemperatur). ▪ Stellen Sie sicher, dass die Brauchwasserspeicher-SolltemperaturNICHT zu hoch ist. Beispiel: Senken Sie nach der Installation dieBrauchwasserspeichertemperatur täglich um 1°C und überprüfenSie, ob weiterhin ausreichend Warmwasser verfügbar ist. ▪ Erstellen Sie das Programm so, dass die Brauchwasserpumpenur zu den Tageszeiten eingeschaltet ist, an denen sofortWarmwasser bereitstehen muss. Beispiel: Dies ist etwa morgensund abends der Fall. 5 Instandhaltung und Wartung5. 1 Übersicht: Instandhaltung undWartungDer Monteur muss jährlich eine Wartung durchführen. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden.

Als Endbenutzer müssen Sie:▪ den Bereich um das Gerät herum sauber halten. ▪ die Bedieneinheit mit einem weichen, feuchten Tuch sauberhalten. Verwenden Sie KEINE Reinigungsmittel. ▪ Prüfen Sie regelmäßig, ob der Wasserdruck über 1bar liegt. KältemittelDieses Produkt enthält fluorierte Treibhausgase. Setzen Sie GaseNICHT in die Atmosphäre frei.

6 Fehlerdiagnose und -beseitigungBetriebsanleitung28EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 12HINWEISDie Gesetze zu Treibhausgasen erfordern, dass dieKältemittel-Füllmenge der Einheit sowohl in Gewicht alsauch in CO2-Äquivalent angegeben wird. Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des Kältemittels ×Gesamtkältemittelfüllung [in kg] / 1000Weitere Informationen erhalten Sie bei Ihrem Installateur. WARNUNG: ENTFLAMMBARES MATERIALDas Kältemittel in diesem Gerät ist schwer entflammbar. WARNUNGDas Gerät muss in einem Raum gelagert werden, in demes keine kontinuierlich vorhandene Entzündungsquelle gibt(Beispiel: offene Flammen, ein mit Gas betriebenesHaushaltsgerät oder ein mit elektrisches Heizgerät). WARNUNG▪ Teile des Kältemittelkreislaufs NICHT durchbohrenoder verbrennen.

▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zurBeschleunigung des Enteisungsvorgangs benutzen,die vom Hersteller empfohlen werden. ▪ Beachten Sie, dass das Kältemittel innerhalb desSystems keinen Geruch hat. WARNUNGDas Kältemittel innerhalb der Einheit ist verhaltenentflammbar, doch tritt es normalerweise NICHT aus. Fallses eine Kältemittel-Leckage gibt und das austretendeKältemittel in Kontakt kommt mit Feuer eines Brenners,Heizgeräts oder Kochers, kann das zu einem Brand führenoder zur Bildung eines schädlichen Gases. Schalten Sie alle brennbaren Heizgeräte aus, lüften Sieden Raum und nehmen Sie Kontakt mit dem Händler auf,bei dem Sie das Gerät erworben haben. Die Einheit ERST DANN wieder benutzen, nachdem einServicetechniker bestätigt hat, dass das Teil, aus dem dasKältemittel ausgetreten ist, repariert ist. 5. 2 So ermitteln Sie die Kontakt/Helpdesk-Nr. 1 Vælg [8.

3]: Information > Händlerinformation. 6 Fehlerdiagnose und -beseitigungKontaktVersuchen Sie bei Auftreten der nachfolgend aufgeführtenSymptome, das Problem selbst zu lösen.

Wenden Sie sich bei allenanderen Problemen an Ihren Monteur. Die Kontakt/Helpdesk-Nr. kann an der Bedieneinheit angezeigt werden. 6. 1 Zum Anzeigen vonHilfeinformationen im Falle einerFehlfunktionBei einer Fehlfunktion wird je nach Schweregrad Folgendes auf demStartbildschirm angezeigt:▪ : Fehler▪ : FehlfunktionKurze und lange Beschreibungen der Fehlfunktion können wie folgtabgerufen werden:1 Linken Einsteller drücken, um das Hauptmenü zuöffnen und zu Fehler zu navigieren. Ergebnis: Eine kurze Beschreibung des Fehlers undder Fehlercode werden auf dem Bildschirmangezeigt. 2 auf dem Fehlerbildschirm drücken. Ergebnis: Eine lange Beschreibung des Fehlerswird auf dem Bildschirm angezeigt. 6. 2 Symptom: Ihnen ist in IhremWohnzimmer zu kalt (warm)Mögliche Ursache AbhilfeDie Soll-Raumtemperatur ist zuniedrig (hoch). Erhöhen (verringern) Sie die Soll-Raumtemperatur.

Siehe "Soändern Sie die Soll-Raumtemperatur"[421]. Wenn das Problem täglichwiederkehrt, gehen Sie wie folgtvor:▪ Erhöhen (verringern) Sie denRaumtemperatur-Voreinstellwert. Beachten Siedie Referenzanleitung fürBenutzer. ▪ Passen Sie dasRaumtemperatur-Programman. Siehe"3. 7 Programmbildschirm:Beispiel"[423]. Die Soll-Raumtemperatur kannnicht erreicht werden. Erhöhen Sie die Soll-Vorlauftemperatur abhängig vomWärme-Emittertyp. Siehe "Soändern Sie die Soll-Vorlauftemperatur"[421]. Die witterungsgeführte Kurve istfalsch festgelegt. Passen Sie diewitterungsgeführte Kurve an. Beachten Sie dieReferenzanleitung für Benutzer.

7 EntsorgungBetriebsanleitung29EABH/X16DF6V+9W + EAVH/X16S(U)18+23DA6V+9WDaikin Altherma 3 H F+W4P644480-1 – 2020. 126. 3 Symptom: Das Wasser amWasserhahn ist zu kaltMögliche Ursache AbhilfeAufgrund eines ungewöhnlichhohen Verbrauchs steht keinBrauchwasser mehr bereit. Wenn Sie sofort Brauchwasserbenötigen, aktivieren SieHochleistungsbetrieb für denBrauchwasserspeicher. Diesverbraucht jedoch zusätzlicheEnergie. Siehe "Verwendung desBrauchwasser-Hochleistungsbetriebs"[423]. Wenn das Problem täglichwiederkehrt, gehen Sie wie folgtvor:▪ Erhöhen Sie die denBrauchwasserspeichertemperatur-Voreinstellwert. BeachtenSie die Referenzanleitung fürBenutzer. ▪ Passen Sie dasBrauchwasserspeichertemperatur-Programm an. Beispiel:Programmieren Sie einezusätzliche Erwärmung desBrauchwasserspeicherstagsüber auf einenVoreinstellwert (Eco-Sollwert=niedrigereSpeichertemperatur). Siehe"3.

7 Programmbildschirm:Beispiel"[423]. Die Soll-Brauchwasserspeichertemperatur ist zu niedrig. 6. 4 Symptom: WärmepumpenausfallWenn die Wärmepumpe ausfällt, können die Reserveheizung und/oder die Zusatzheizung als Notfallheizung genutzt werden undentweder automatisch oder nicht automatisch den gesamtenHeizbedarf übernehmen. ▪ Wenn die Notfallautomatik eingestellt ist auf Automatisch und einWärmepumpenfehler auftritt:▪ Für EHVH/X: Die Reserveheizung übernimmt automatisch dieHeizleistung und die Brauchwasserproduktion. ▪ Für EHBH/X: Die Reserveheizung übernimmt automatisch dengesamten Heizbedarf und die Zusatzheizung im optionalenSpeicher übernimmt automatisch die Brauchwasserproduktion. ▪ Wenn die Notfallautomatik auf Manuell gesetzt ist und dieWärmepumpe ausfällt, dann werden der Brauchwasser- undRaumheizungsbetrieb gestoppt und müssen von Hand über dieBedieneinheit neu gestartet werden.

Sie werden an der Bedieneinheitzur Bestätigung aufgefordert, ob die Reserveheizung und/oder dieZusatzheizung den gesamten Heizbedarf übernehmen soll odernicht. Bei einem Ausfall der Wärmepumpe erscheint auf der Bedieneinheitdas Symbol oder. Mögliche Ursache AbhilfeWärmepumpe ist beschädigt. Siehe "6. 1Zum Anzeigen vonHilfeinformationen im Falle einerFehlfunktion"[428]. INFORMATIONBei einer Übernahme der Heizleistung durch dieReserveheizung oder die Zusatzheizung steigt derStromverbrauch beträchtlich an. 6. 5 Symptom: Das Gerät macht nachder Inbetriebnahme gurgelndeGeräuscheMögliche Ursache AbhilfeEs befindet sich Luft im System. Entlüften Sie das System. (a)Verschieden Fehlfunktionen. Überprüfen Sie, ob oder auf der Startseite derBedieneinheit angezeigt wird. Weitere Informationen zurFehlfunktion siehe "6. 1ZumAnzeigen von Hilfeinformationenim Falle einerFehlfunktion"[428].

(a)Wir empfehlen, eine Entlüftung über die Entlüftungsfunktion desGeräts durchzuführen (vom Monteur durchzuführen). Wenn Siedas Heizverteilsystem oder die Kollektoren entlüften, beachtenSie Folgendes:WARNUNGEntlüftung der Heizverteilsysteme oder Kollektoren. Bevor Sie die Heizverteilsysteme oder Kollektorenentlüften, überprüfen Sie, ob oder auf der Startseiteder Bedieneinheit angezeigt wird. ▪ Ist dies nicht der Fall, können Sie sie sofort entlüften. ▪ Ist dies der Fall, stellen Sie sicher, dass der Raum, indem Sie die Entlüftung durchführen möchten,ausreichend belüftet ist. Grund: Kältemittel kann durcheine Undichtigkeit in den Wasserkreislauf undnachfolgend in den Raum gelangen, wenn Sie dieHeizverteilsysteme oder Kollektoren entlüften. 7 EntsorgungHINWEISVersuchen Sie auf KEINEN Fall, das System selberauseinander zu nehmen.

Die Demontage des Systemssowie die Handhabung von Kältemittel, Öl und weiterenTeilen MUSS in Übereinstimmung mit den entsprechendenVorschriften erfolgen.

Die Einheiten MÜSSEN bei einerEinrichtung aufbereitet werden, die aufWiederverwendung, Recycling und Wiederverwertungspezialisiert ist. 8 GlossarBW = BrauchwasserWarmwasser, das in irgendeinem Gebäudetyp für häuslicheZwecke verwendet wird. LWT = Vorlauftemperatur (Leaving Water Temperature)Wassertemperatur beim Wasserauslass der Einheit.
