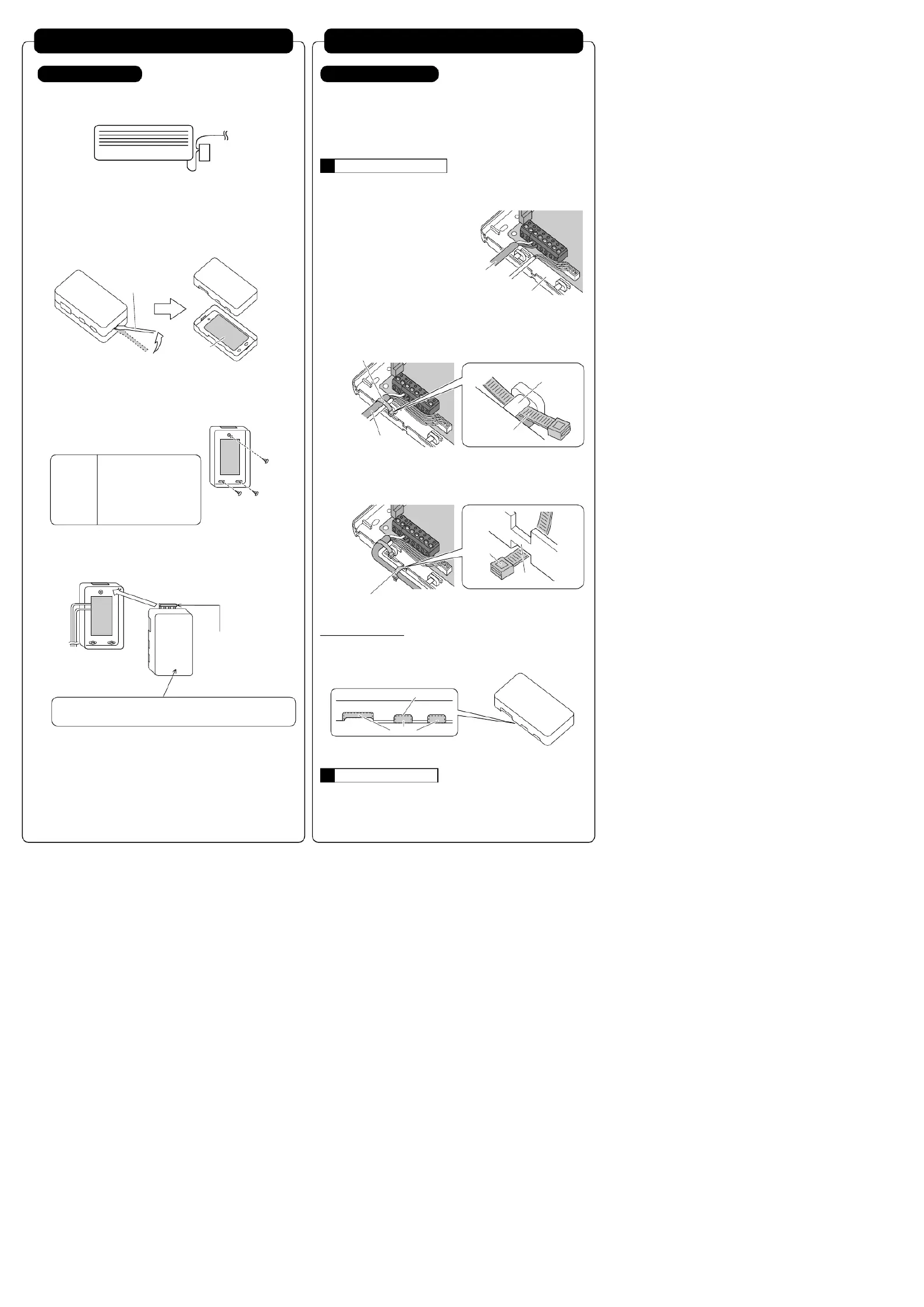

Seite 1/8
0 ' -"!
遠隔制御P板セット
取付説明書〈KRP413AB1S，KRP413BB1S〉
取 付 要 領 ①
エアコン室内ユニット
内部のプリント板
ＨＡケース
Ｓ21
連絡配線
現地の配線
電源線など
2.現地連絡配線
警告
注意
警 告
注 意
安全上のご注意
●
取付け前に、この「安全上のご注意」をよくお読みの上、正しく据え付けて
ください。
●
ここに示した注意事項は、次の２種類に分類しています。いずれも安全に
関する重要な内容を記載していますので、必ず守ってください。
1.機能・特長
●
運転／停止入力
●
瞬時接点／常時接点切換え
●
５室集中コントローラー（ＫＲＣ６５※）との接続
●
ファンコイルリモコンとの接続
●
停電時の自動復帰
●
運転モニター、異常モニター信号の取出し
※ＫＲＣ６５は国内向、ＫＲＣ７２は海外向です。
●
取付工事完了後、試運転を行い異常がない事を確認するとともに、お客様
に使用方法を説明してください。
連絡配線には別売品（ＫＤＣ１００Ａ１２）を用意しておりますが、市販の
ケーブルもご使用になれます。この場合は０．２〜１．２５ｍｍ
２
×４芯の被
覆付きビニルコード、またはケーブルをご使用ください。
注.制御用連絡配線は電気ノイズを受けないよう動力線と離して配線してください。
誤った取付けにより、死亡や重傷などの重大な結果に結び付く可能性
が大きいもの。
誤った取付けにより、傷害を負う可能性、または物的損傷の可能性が
あるもの。状況によっては重大な結果に結び付く可能性があるもの。
●
取付けは、お買い上げの販売店または専門業者に依頼してください。
●
取付工事は、この取付説明書に従って確実に行ってください。取付けに不備が
あると、感電や火災の原因になります。
●
部品は必ず付属品および指定の部品を使用してください。指定部品を使用しな
いと、感電や火災の原因になります。
●
取付けは、重量に充分耐える所に確実に行ってください。強度不足や取付けが
不完全な場合、制御不良の原因になります。
●
電気工事は、「電気設備に関する技術基準」、「内線規程」およびこの取付説明書に
従って施工してください。施工不備があると、火災、感電の原因になります。
●
配線を途中で接続したり、電源コードを束ねたり、より線や延長コードの使用、
タコ足配線はしないでください。施工不備があると、発熱、感電、火災の原因
になります。
●
配線は、所定の電線を使い確実に接続し、端子部に電線の外力が伝わらないよ
う確実に固定してください。接続や固定が不完全な場合、発熱、感電、火災の
原因になります。
●
取付けを行う前には安全のためエアコンの電源を切ってから、作業してくださ
い。感電の原因になる事があります。
●
静電気により電気回路部品が壊れる事がありますので、接続コードや通信線の
接続、およびスイッチの操作は人体に帯電した静電気を逃がしてから（例えば
アースに触れてから）行ってください。
●
可燃性ガスの漏れる恐れのある場所への設置は行わないでください。万一ガス
が漏れて、ユニットの周囲にたまると、発火の原因になる事があります。
●
連絡配線は、強電部（電源コード、内外渡り線など）・配管などノイズの原因と
なるものにできるだけ近接しないように処理してください。
■
別売品 KDC100A12（両端コネクター無）
仕様 ０．２ｍｍ
２
４芯シース付
外径φ５．３
長さ １００ｍ
色 グレー
1
完成図
2
構成部品
②連絡配線（約０．８ｍ）①ＨＡケースＡＳＳＹ
（ＨＡ用Ｐ板が収納されています。）
③付属品袋詰品
・結束バンド（６本）
・木ネジ（３本）（壁面取付け用）
④本説明書
取 付 要 領 ② 配 線 接 続 ①
（2） 差し込んだマイナスドライバーを上に上げる。
室内ユニット
ＨＡケース
マイナス
ドライバー
HAケース
（上）
HAケース
（下）
遠隔制御Ｐ板
配線
HAケース（下）
柱
結束バンド
結束バンド
配線
結束バンド
結束
バンド
凹部
このツメをHAケース（下）に
引っかけます。
配線
ＨＡケース（下）
ＨＡケース（上）の下部を押して、ＨＡケース（下）にはめ込んでください。
「カチッ」と音がするまで確実に押し込んでください。
HAケース（上）
切込み
薄肉部
HAケース取付け
ＨＡケースとエアコン本体は、できるだけ近づけて設置してください。
① ＨＡケース（上）の取外し
●
取付けは付属のネジ３本で行います。
（1） 上下ケース間のくぼみにマイナスドライバーを差し込む。
② ＨＡケース（下）のネジ穴（丸穴１カ所、長
丸穴２カ所）に付属の木ネジを締め付けて
壁などに直接取り付けます。
③
配線の接続処理（後の説明参照）を行った後、
①
で外したＨＡケースをもと
どおりに取り付けます。
収納した配線類を傷つけないように注意してく
ださい。
1.配線接続のしかた
1
HAケース内配線処理
2
エアコン内配線処理
①室内ユニットＰ板上のコネクターＳ２１に連絡配線の一方（どちらでも可）
を接続します。
②連絡配線のもう一方をＨＡ用Ｐ板のコネクターＳ６に接続します。
③ＨＡ用Ｐ板の各連絡端子に使用する機能に応じて現地配線を接続します。
④配線の処理を行います。
●
配線処理方法は機種毎に異なりますので、各機種の据付説明書を参照
してください。
（1）付属の結束バンドをHAケースの柱の下を通し
配線の被覆部を固定する。
（2） ２本目の結束バンドをHAケース側面の凹部に通し
配線が抜けないように固定する。
配線をコネクター端子に接続する。
① 配線の接続
② 配線の固定
幼児が指を入れたり、ＨＡ
ケース内Ｐ板のＬＥＤ光が見
えるのを防止するため、ＨＡ
ケースの配線貫通穴が隠
れるような向きに取り付け
てください。
お願い
配線本数が多い場合
HAケース（上）の薄肉部を枠に沿って、カッターナイフなどで切込
みを入れておき、ニッパなどで切り取る。
（注）配線するのに必要な薄肉部のみを
切り取ってください。
配 線 接 続 ②
MR1
MR2
MR1
MR2
Ｓ
５
1
2
3
（＋）
（−）
（−）
ＯＦＦ
1 2
SW１
ＯN
＜瞬時接点入力時＞
＜常時接点入力時＞
Ｓ
４
100ｍ以内
DC12V
LED
D
R
2
1
現地調達
100ｍ以内
ランプ用
外部電源
：運転表示ランプ
：異常表示ランプ
L1
L2
L1
L2
Ｓ
２
Ｓ
１
１
2
１
2
運転／停止
開
●
本体リモコンとは後押し優
先です。
●
パルス幅１００ｍｓｅｃ以
上のものを使用してくださ
い。
●
本体リモコンによる運転／
停止は禁止です。
（ワイヤレスリモコンで操
作すると「ピピピッ」と３回
連続受信音が鳴ります。）
●
停電復帰時には、そのとき
の運転スイッチ状態となり
ます。
Ｓ
１
Ｓ
２
運転
閉
１
2
１
2
５室集中コントローラー
Ｓ
４
1
4
3
2
1
1 2
2
1
2
Ｓ
１
ＯＮ
ＯＦＦ
ＳＷ１
端子台
Ａ〜Ｅ
Ｓ
１
Ｓ
２
Ｓ
３
1
1 2
2
1
2
1
2
ＯＮ
ＯＦＦ
ＳＷ１
ファンコイルリモコン
冷房／暖房切換
スイッチ
H M L
OFF
閉（暖房時）
開
（冷房時）
Ｓ
８
リレー用電源（DC12Vを外部から供給してください。）
推奨品オムロン S82J-01012A
(出力電流500mA以上)
2.停電復帰後の自動始動対応
●
下記状態を記憶しています。（記憶時間は無制限です。）
①運転／停止（注.１）
②運転モード（注.２） ③設定温度 ④風量 ⑤リモコン禁止状態
（注.１）ＳＷ１−２設定がＯＦＦ時には、必ず停止となります。
（注.２）加湿機能、再熱除湿機能付き機種の場合は以下のようになります。
（注.３）しつど設定、スイングなどは記憶しません。
LED用運転モニター出力（外部電源不要）1
●
配線長さは１００ｍまで可能です。
3.運転モニター・異常モニター取出し
■
現地調達品
記号
ＬＥＤ
Ｄ
Ｒ
メーカー
ローム
ローム
型 式
ＳＬＲ-３４２
１SＳ１３３
５１０Ω１／４Ｗ
外付けリレー接点による運転モニター・異常モニター出力2
メーカー
オムロン
パナソニック
コイル抵抗
１６０Ω
±１０％
１６０Ω
±１０％
コイル電圧
ＤＣ１２Ｖ定格
ＤＣ１２Ｖ定格
型 式
ＭＹリレー
ＨＣリレー
■
現地調達品（外付けリレー推奨品）
4.遠方制御機器との接続
現地調達のスイッチを使用した遠方制御1
下記に３種類の遠方制御配線例を示します。
（注意）併用はできません。
●
ＳＷ１−１をＯＦＦにして動作モード１を選択します。
5室集中コントローラー（KRC65）2
ファンコイルリモコン形式の遠方制御3
●
ＳＷ１−１をＯＦＦにして動作モード１を選択します。
●
本体リモコンとは後押し優先です。
●
ＳＷ１−１をＯＮにして動作モード２を選択します。
●
本体リモコンによる運転／停止、風量、モード切換えはできません。
●
停電復帰時には、そのときの運転スイッチ状態となります。
●
冷房／暖房を切り換えたときは、本体リモコンでお好みの温度に設定
してください。
加湿機能および
再熱除湿機能付き機種
再熱除湿機能付き機種
停電前のモード
ルームエアコン
冷 房 暖 房
暖 房
除湿冷房
加湿暖房
