233. Benutzungsbestimmungen Der Thermoschneider dient zum Durchschneiden von Elementen aus Polymeren: EPS, XPS , PP, PVC, die für die Herstellung von Gebäude erwärmenden Thermoschichten und Isolierung bestimmt sind. Der Thermoschneider ist ein Transformatorgerät, sein Wirkungsprinzip stützt sich auf den Stromdurchfluss von der Sekundärwicklung über die Messerschneide. Der Strom, indem er durch die Messerschneide durchfließt, erwärmt sie, wodurch es möglich ist, das bearbeitete Material thermisch zu schneiden. ZULÄSSIGE BETRIEBSPARAMETER4. Benutzungsbeschränkungen Der Thermoschneider darf nur in Übereinstimmung mit den nachstehenden „Zulässigen Arbeitsbedingungen” verwendet werden. Das Gerät darf nur und ausschließlich mit dem beigegefügten und zur Verwendung empfohlenen Zubehör benutzt werden.

Alle Änderungen an der Maschine (Mechanik- oder Elektrostruktur) sowohl etwaige Modifikationen und alle in der Bedienungsanleitung nicht aufgeführten Bedientätigkeiten gelten als rechtswidrig und haben den sofortigen Verlust der Garantieansprüche zur Folge, und die Übereinstimmungsbescheinigung verliert ihre Gültigkeit. Betriebsmodus: 15 Sekunden erhitzen, 40 Ruhestand Feuchtigkeit vermeiden. Das eingeschaltete Gerät nie ohne Aufsicht lassen. In der Nähe von flüchtigen, explosiven und leicht entzündlichen Stoffen nicht damit arbeiten. Durchgelüfteter Raum. 5. Technische DatenModell DED7519Versorgungsspannung 230 V ~50 HzNennleistung 150 WMaximale Temperatur der Messerschneide 450 °CKlasse des Stromschlagschutzes IILänge der Messerschneide 15 cmArbeitszeit/ Ruhezeit 15 Sekunden/ 40 Sekunden6.

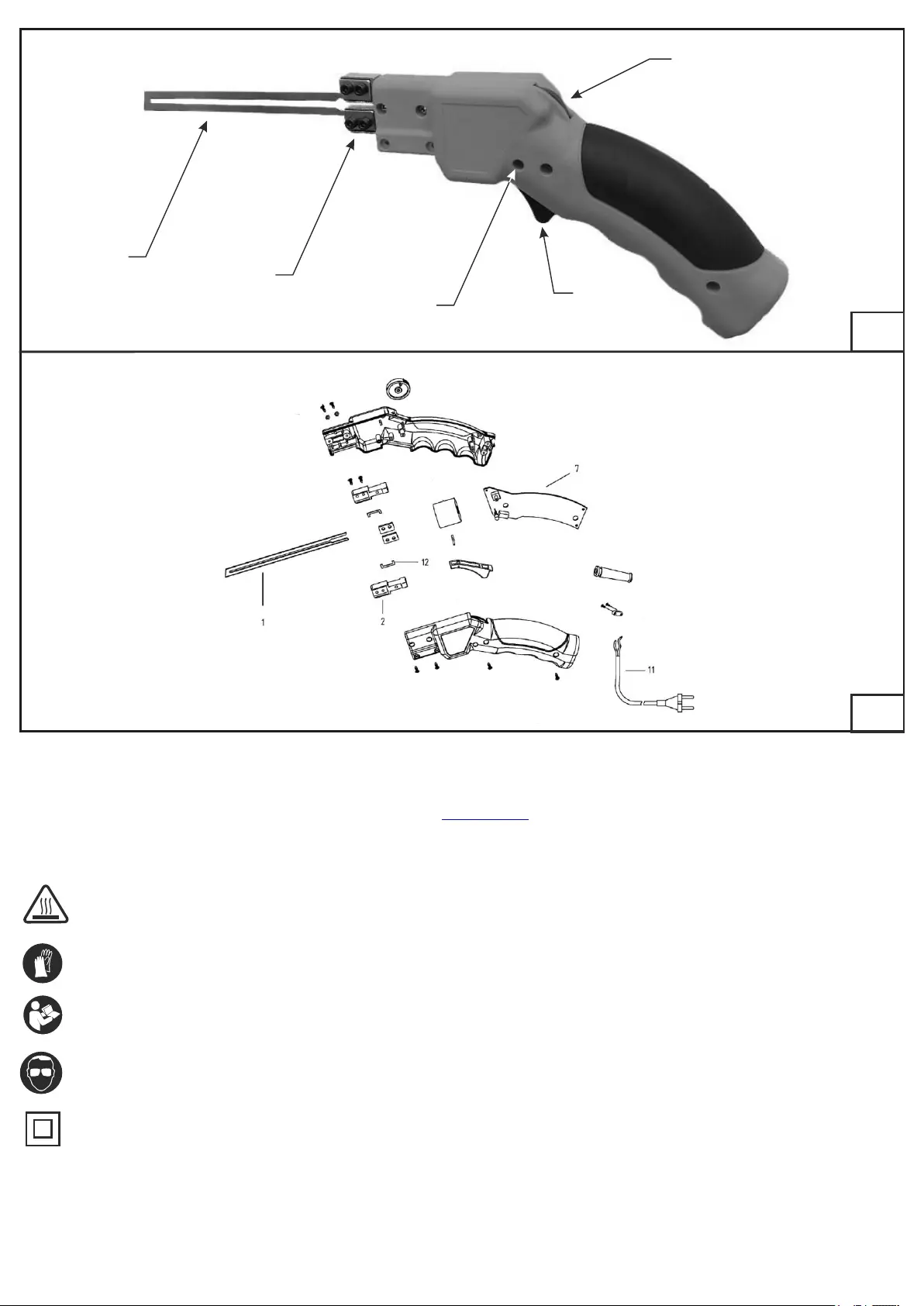

Vorbereiten der InbetriebnahmeMit Hilfe des Inbusschlüssels die den Schneider befestigenden Schrauben. (Zeichnung A, Pos. 2) lösen. Nicht gänzlich herausdrehen. Die Backen in die Messerschneide einschieben (Zeichnung A, Pos. 1). Schrauben anziehen und sich dabei vergewissern, dass die Messerschneide richtig befestigt ist und nicht herausfällt.

Nach dem Anschließen des Steckers an die Netzsteckdose den Einschalter drücken (Zeichnung A, Pos. 4). Es leuchtet dann die den Arbeitsbetrieb des Gerätes signalisierende Diode (Zeichnung A, Pos. 3) auf. ACHTUNG: Vorbereitungen zum Arbeiten sind beim aus der Netzsteckdose herausgezogenen Stecker durchzuführen. 8. InbetriebnahmeUm das Gerät auszuschalten, nachdem die Messerschneide befestigt und der Stecker an die Netzsteckdose angeschlossen ist, muss man den Einschalter drücken (Zeichnung A, Pos. 4). Die den Arbeitsbetrieb signalisierende Diode (Zeichnung A, Pos. 3) leuchtet während des Betriebes ununterbrochen (für die maximale Temperatureinstellung) oder blinkt (je niedriger die Temperatur eingestellt ist, desto kleiner ist die Frequenz, mit der die Diode blinkt). Für die Temperaturregelung der Messerschneide ist der Drehknopf des Potentiometers (Zeichnung A, Pos. 5) zu benutzen.

Die Erwärmungsleitung wird mit Hilfe des Zeichens „+” (Plus) und „-” (Minus), die am Gehäuse angebracht sind, geändert. Die Temperatur wird stufenlos geregelt. Während der Arbeit mit dem Thermoschneider haften Fragmente des bearbeiteten Materials an. Man darf nicht mit verschmutzter Messerschneide arbeiten, deswegen sind Arbeits unt erb rec hungen für di e Re ini gun g der Messerschneide (mit einer Drahtbürste) vorzusehen. Nach der Beendigung des Schneidevorgangs ist der Einschalterdruckknopf loszulassen und der Thermoschneider so abzulegen, dass die Messerschneide abkühlen kann. Man darf die Messerschneide auf leicht entzündliche und temperaturempfindliche Materialien nicht hinlegen. Die Abkühlungszeit der Messerschneide beträgt in Abhängigkeit von den Bedingungen von 3 bis zu 5 Minuten. 10.

Laufende BedienungsarbeitenRegelmäßig ist der Zustand des Steckers, der Speiseleistung, des Gehäuses und der Messerbacken auf Risse, mechanische Beschädigungen und andere Beschädigungen, die die ordnungsgemäße Arbeit mit dem Gerät stören würden, zu überprüfen.

Austauschen der MesserschneideDie Messerschneide ist bei aus der Netzsteckdose herausgezogenem Stecker und bei abgekühlter Messerschneide auszutauschen. 4 Schrauben an den Messerbacken lösen (Zeichnung A, Pos. 2). Die Messerschneide herausschieben (Zeichnung A, Pos. 1). Die Messerbacken auf die neue Schneide aufstecken und die Schrauben anziehen. Man muss sich vergewissern, dass die Messerschneide stabil befestigt ist und sie nicht herausfällt sowie dass es keine Spielräume gibt. Reinigen der MesserschneideDie Reinigung der Messerschneide ist an heißer Messerschneide durchzuführe. Den Einschaltknopf so lange festhalten, bis die Messerschneide sich aufgewärmt hat. Den Einschaltknopf loslassen und die Messerschneide mit der beigefügten Bürste reinigen.

Da die Messerschneide sich abkühlt und dadurch den Reinigungsprozess erschwert, sind diese Tätigkeiten (Erwärmung der Messerschneide, Ausschalten, Reinigen) so lange zu wiederholten, bis die Messerschneide sauber ist. 9. Benutzung des GerätesEs ist stets an die richtige Wahl der Messerschneidetemperatur für das jeweilige zu bearbeitende Material zu denken. Da das Gerät kein Temperaturanzeiger hat, ist die Temperatur empirisch (durchs Probieren) anzupassen, indem man Probeschnitte an kleinen Stücken des zu bearbeitenden Materials ausführt. Nachdem der Einschalter eingedrückt worden ist, muss man von einigen bis hin zu einigen zehn Sekunden (in Abhängigkeit von der Einstellung von 10 bis 20 Sekunden) abwarten, d. h. bis die Messereschneide die das Schneiden ermöglichende Temperatur erreicht hat. Die Messerschneide ist durch das bearbeitete Material sicher zu führen.

Man darf nicht vergessen, dass eine hohe Temperatur die Biegsamkeit der Messerschneide erhöht. Styroporblöcke sind in 2 oder 3 Etappen zu schneiden. Die Messerschneide erwärmt sich bis zu einer Temperatur von 450 °C, daher ist es zu vermeiden, dass die Messerschneide mit nicht bedeckten und bedeckten Körperteilen in Berührung kommt.

Es ist zu vermeiden, dass die Messerschneide mit leicht entzündlichen Materialien (z. B. Papier) in Verbindung kommt. Da durch die Messerschneide Strom von der Sekundärwicklung des Transformators fließt, darf man auf gar keinen Fall mit der Messerschneide Leiter und Metallelemente berühren. Dies kann Funkensprühen verursachen und Beschädigung des Gerätes nach sich ziehen. 11. Vollständige Zusammensetzung des Gerätes, abschließende BemerkungenVollständige Zusammensetzung des Gerätes:1) Thermoschneider - 1 Stck. ; 2) Messerschneide 15 cm - 1 Stck. ; 3) Bürste - 1 Stck. ; 4) Inbusschlüssel – 1 Stck. ;SchlussbemerkungenBeim Bestellen von Ersatzteilen geben Sie, bitte, die Te iln u m mer – sie h e Sp e z if i k ati o n un d die Zusammenstellungszeichnung. Beschreiben Sie den beschädigten Teil und geben Sie den angenäherten Einkaufstermin an.

Während der Garantiezeit werden Reparaturen nach den Grundsätzen durchgeführt, die in der Garantiekarte angegeben sind. Das reklamierte Produkt geben Sie dort ab, wo Sie es gekauft haben (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt entgegenzunehmen), oder senden Sie es an den Zentral- Service von DEDRA-EXIM (die Geschäftsadresse befindet sich auf der 2. Seite der Bedienungsanleitung sowie in der Garantiekarte). Bitte, fügen Sie die durch DEDRA-EXIM ausgestellte Garantiekarte bei. Ohne dieses Dokument wird die Reparatur als Reparatur nach Ablauf der Garantiefrist behandelt. Nach Ablauf der Garantiezeit werden Reparaturen durch den Zentralservice (Transportkosten trägt der Benutzer) ausgeführtEmpfohlenes ZubehörDED75191 - Ersatzmesserschneide 15 cm12. Aufstellung der Handelsteile für Zusammenstellungszeichnung1. Messerschneide2. Kopf7. Bedruckte Platte11. Speiseleitung 12.

Informationen zur Benutzung der vorliegenden Bedienungsanleitung 3. Benutzungsbestimmungen4. Benutzungsbeschränkungen5. Technische Daten6. Vorbereiten der Inbetriebnahme7. Anschließen ans Stromnetz8. Inbetriebnahme9. Verwendungsbestimmungen10. Bedientätigkeiten11. Ersatzteile/Schlusshinweise12. Liste von wichtigeren Teilen zur Zusammenstellungszeichnung13. GarantiekarteDie Konformitätserklärung befindet sich im Sitz des Herstellers Dedra-Exim Sp. z o. o. Sicherheitshinweise – eine gesonderte Informationsbroschüre, die dem Gerät beigefügt istACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienu ngsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf.

Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf d i e Ve r l ä n g e r u n g d e r L e b e n s d a u e r I h r e r Fliesenschneidemaschine auswirken. 2. Informationen zur Benutzung der vorliegenden BedienungsanleitungWährend der Arbeit sind unbedingt die Sicherheitshinweise zu beachten. Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt. Alle Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen.

Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren. 7. Anschluss an das StromnetzVor dem Anschluss der Maschine an das Stromnetz vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Die Versorgungsanlage des Gerätes muss allen grundlegenden Anforderungen an elektrische Installationen entsprechen und die Anforderungen an die Sicherheit der Nutzer erfüllen. Die Parameter des Mindestquerschnitts der Versorgungsleitung und des Mindestwertes der Sicherung wurden in der nachstehenden Tabelle in Abhängigkeit von der Kraft des Gerätes angegeben. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.

Bei Benutzung eines Verlängerungskabels ist auf den Querschnitt der Ader zu achten, er darf nicht geringer sein als der geforderte Querschnitt (siehe Tabelle). Die elektrische Leitung ist so zu legen, dass sie während der Arbeit nicht gefährdet ist, durchgeschnitten zu werden. Beschädigte Verlängerungskabel dürfen nicht verwendet werden. Überprüfen Sie in regelmäßigen Abständen den technischen Zustand des Netzkabels. Nicht am Netzkabel ziehen. Machinenleistung [W]Min. Drahtschnitt [mm2]Min. Sicherungsgröße Typ C [A]23002,516Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von DEDRA-EXIM vervielfältigt oder verbreitet werden.
