Seite 1/4

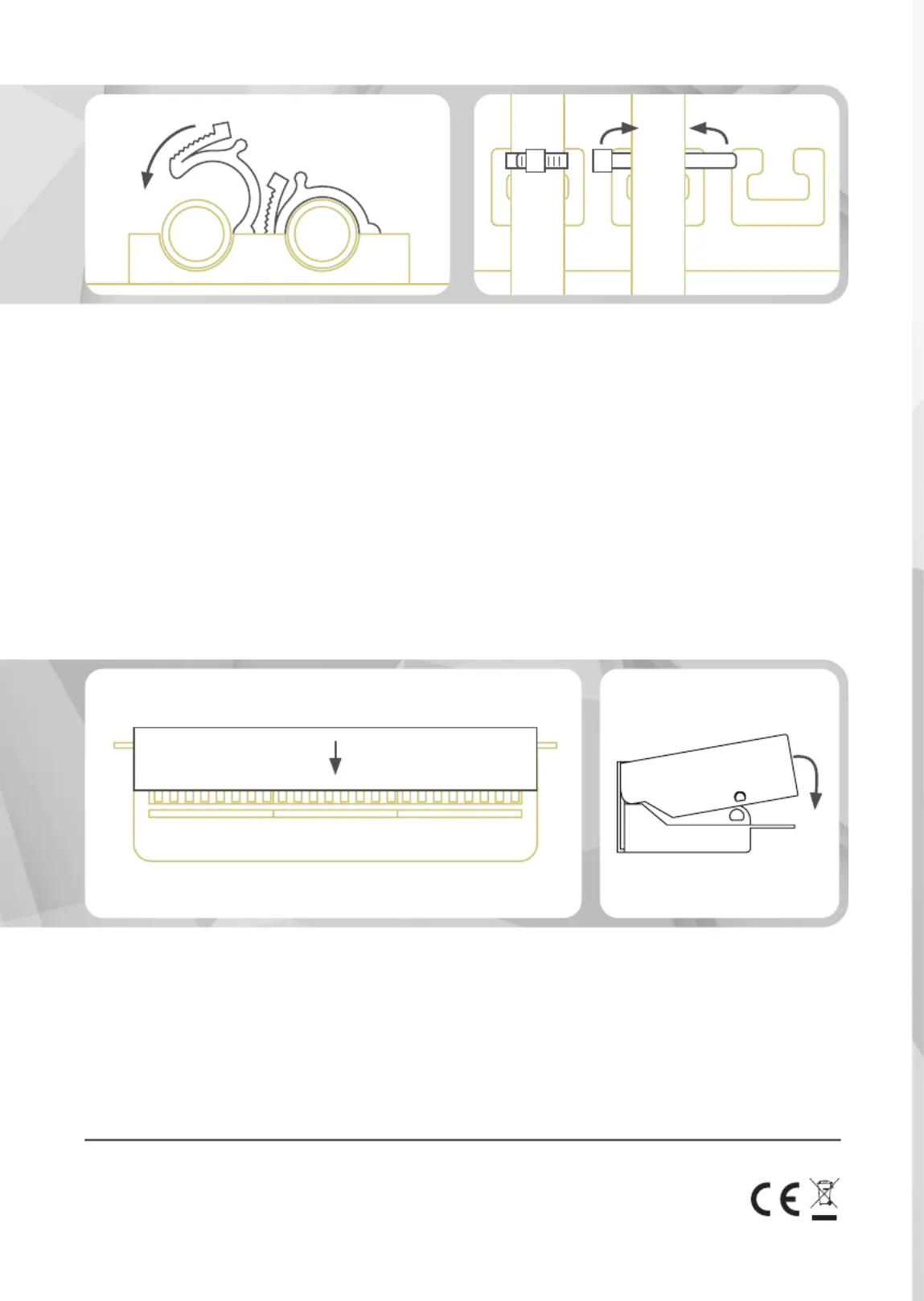

Step 6:

INSTALL THE COVER

Place the housing cover on the distribution panel,

and gently press to lock the panel cover.

Schritt 6:

ABDECKUNG INSTALLIEREN

Setzen Sie den Gehäusedeckel auf die Verteiler-

tafel und drücken Sie ihn leicht an, um ihn zu

verriegeln.

Step 5:

STRAIN RELIEF

Locking clamp - Fix the data cable to the strain

relief by means of (rear) locking clamp.

Cable tie - Fix the data cable with a cable tie.

Schritt 5:

ZUGENTLASTUNG

Rastschelle - Fixieren Sie das Datenkabel zur

Zugentlastung mittels (hinterer) Rastschelle.

Kabelbinder - Fixieren Sie das Datenkabel mit-

tels Kabelbinder.

DE - Hiermit erklärt die ASSMANN Electronic GmbH, dass sich der Artikel in Übereinstimmung mit

den Anforderung und Vorschriften der RoHS Richtlinie 2011/65/EU bendet. Die vollständige Kon-

formitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anforder n.

EN - ASSMANN Electronic GmbH declares that the product complies with the requirements and pro-

visions of RoHS directive 2011/65/EU. You can request the complete Declaration of Conformity by

post at the manufacturer’s address as stated below.

FR - Par la présente, Assmann Electronic GmbH certie que le produit est conforme aux exigences

et aux réglementations des directives RoHS 2011/65/EU. La déclaration de conformité complète

peut être demandée par post à l´adresse du fabricant ci-dessous.

ASSMANN Electronic GmbH,

Auf dem Schüffel 3, 58513 Lüdenscheid, Germany

Manufactured in P.R.C.

INSTALLATIONSANLEITUNG

VERTEILERFELD (GESCHIRMT)

INSTALLATION GUIDE

PATCH PANEL (SHIELDED)

Type Category Item code

High Density

CAT 6

DN-91624S-SL-EA / DN-91624S-SL-EA-G

DN-91624S-SL-SH / DN-91624S-SL-SH-G

19"

CAT 6

CAT 5e

DN-91624S-EA / DN-91624S-EA-B

DN-91624S / DN-91624S-B / DN-91616S / DN-91616S-B

DN-91524S / DN-91516S

10"

CAT 6

CAT 5e

DN-91612S-EA / DN-91612S-EA-G

DN-91612S / DN-91612S-G / DN-91608S / DN-91608S-G

DN-91512S / DN-91512S-G / DN-91508S / DN-91508S-G

Desktop

CAT 6

CAT 5e

DN-91612SD-EA / DN-91612SD-EA-G

DN-91608SD / DN-91608SD-G

DN-10001

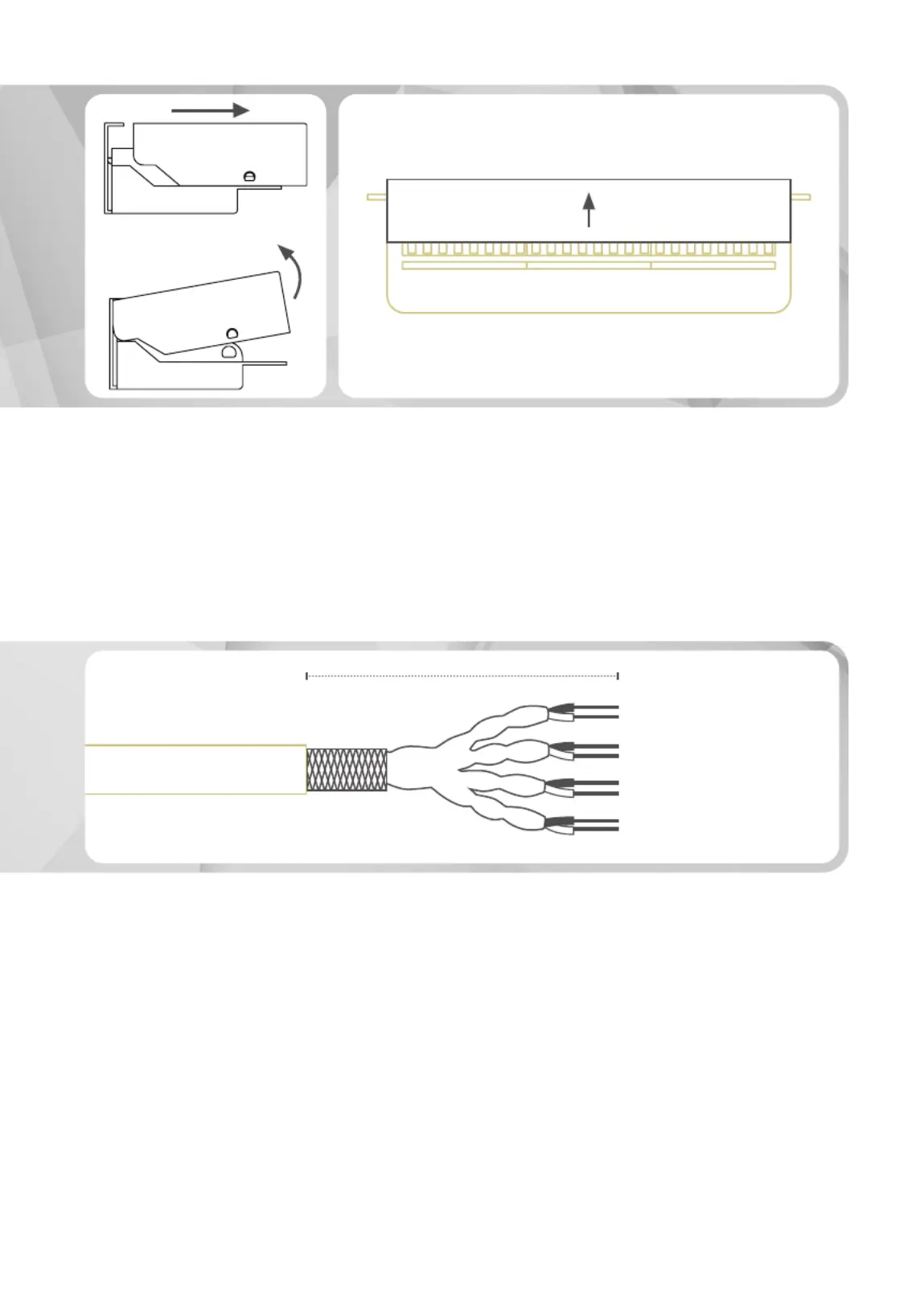

Step 1:

REMOVE THE COVER

Pull back the shell or use a tool to push up the

shell to open.

Step 2:

REMOVE THE CABLE SHEATH

Cut and remove approx. 6 cm of the cable sheath

using a cable stripper.

S/FTP: Route the braid shield twisted along the

cable to the back.

F/UTP: Wrap the drain wire around the cable

sheath.

U/FTP: Wrap the drain wire around the cable

sheath.

Schritt 1:

ABNEHMEN DER ABDECKUNG

Ziehen Sie die Abdeckung zurück oder drücken

Sie die Abdeckung mit einem Werkzeug nach

oben, um sie zu öffnen.

Schritt 2:

KABELMANTEL ENTFERNEN

Schneiden und entfernen Sie mithilfe eines

Kabelabmantlers ca. 6 cm des Kabelmantels.

S/FTP: Führen Sie den Geechtschirm verdrillt

entlang des Kabels nach hinten ab.

F/UTP: Wickeln Sie den Beidraht um dem Kabel-

mantel.

U/FTP: Wickeln Sie den Beidraht um dem Kabel-

mantel.

1. Paar/Pair

2. Paar/Pair

3. Paar/Pair

4. Paar/Pair

(S/FTP)

6 cm

Produktspezifikationen

Marke:	Digitus
Kategorie:	Nicht kategorisiert
Modell:	DN-91624S
Produktfarbe:	Grau
Stecker:	RJ-45
Verpackungsbreite:	55 mm
Verpackungstiefe:	515 mm
Paketgewicht:	1556 g
Montage:	Rackeinbau
Warentarifnummer (HS):	85371098
Ursprungsland:	China
Verpackungsvolumen:	3823.88 cm³
VK Zolltarifcode:	85369010
unterstütze Kabeltypen:	Cat6
Anzahl Anschlüsse:	24
Rack-Kapazität:	1U
Kabelverbindung:	LSA
