Seite 1/2

INSTALLATIONSANLEITUNG

VERTEILERFELD (UNGESCHIRMT)

INSTALLATION GUIDE

PATCH PANEL (UNSHIELDED)

Type Category Item code

High Density CAT 6 DN-91624U-SL-SH

19"

CAT 6

CAT 5e

DN-91648U / DN-91624U / DN-91616U

DN-91548U / DN-91524U

10" CAT 5e DN-91512U / DN-91508U

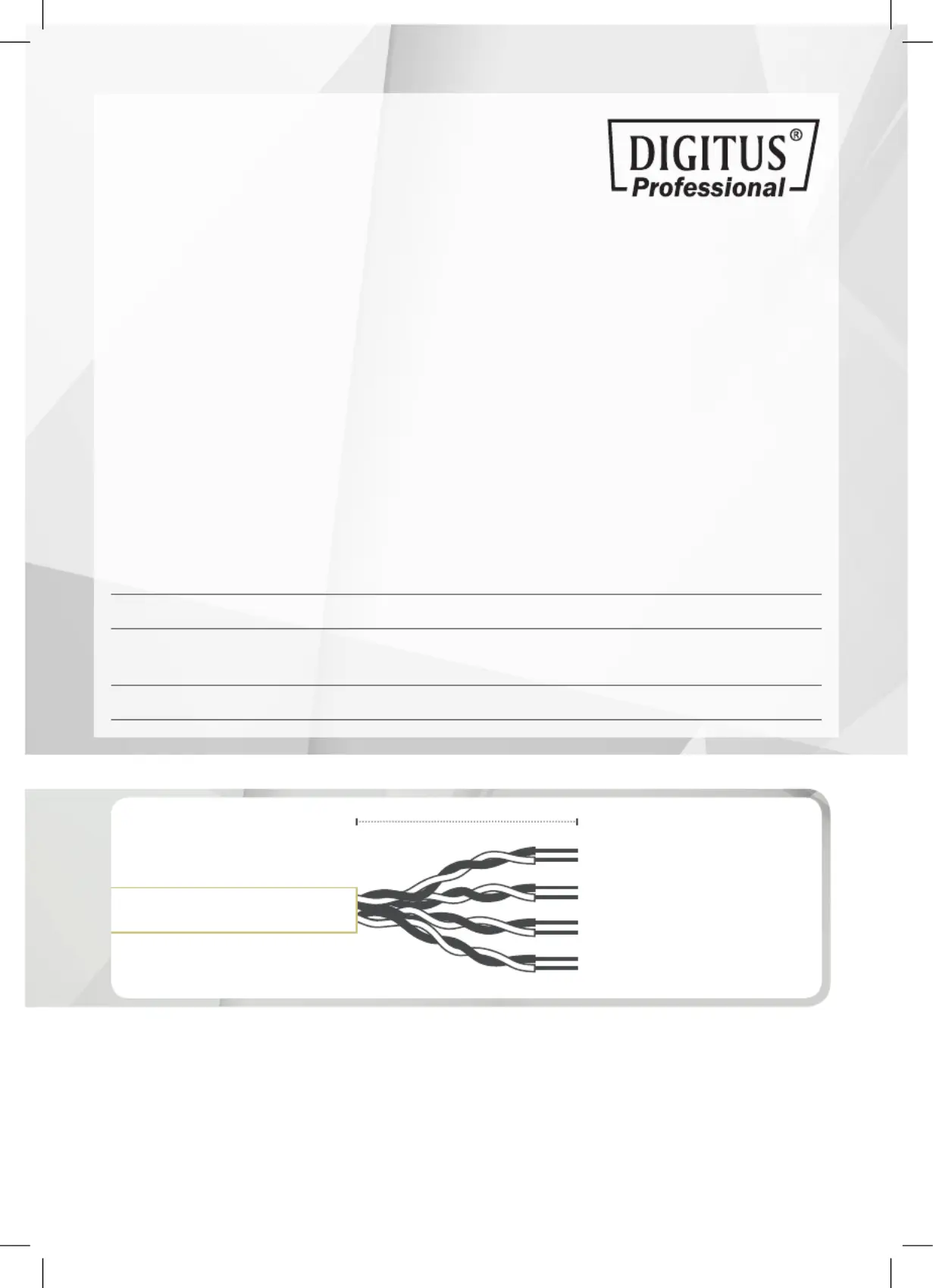

Step 1:

REMOVE THE CABLE SHEATH

Cut and remove approx. 6 cm of the cable sheath

using a cable stripper.

Schritt 1:

KABELMANTEL ENTFERNEN

Schneiden und entfernen Sie mithilfe eines

Kabelabmantlers ca. 6 cm des Kabelmantels.

U/UTP: Falls das Datenkabel ein Plastikkreuz

enthält, entfernen Sie dieses bis zum Ende des

entfernten Kabelmantels.

1. Paar/Pair

2. Paar/Pair

3. Paar/Pair

4. Paar/Pair

(U/UTP)

6 cm

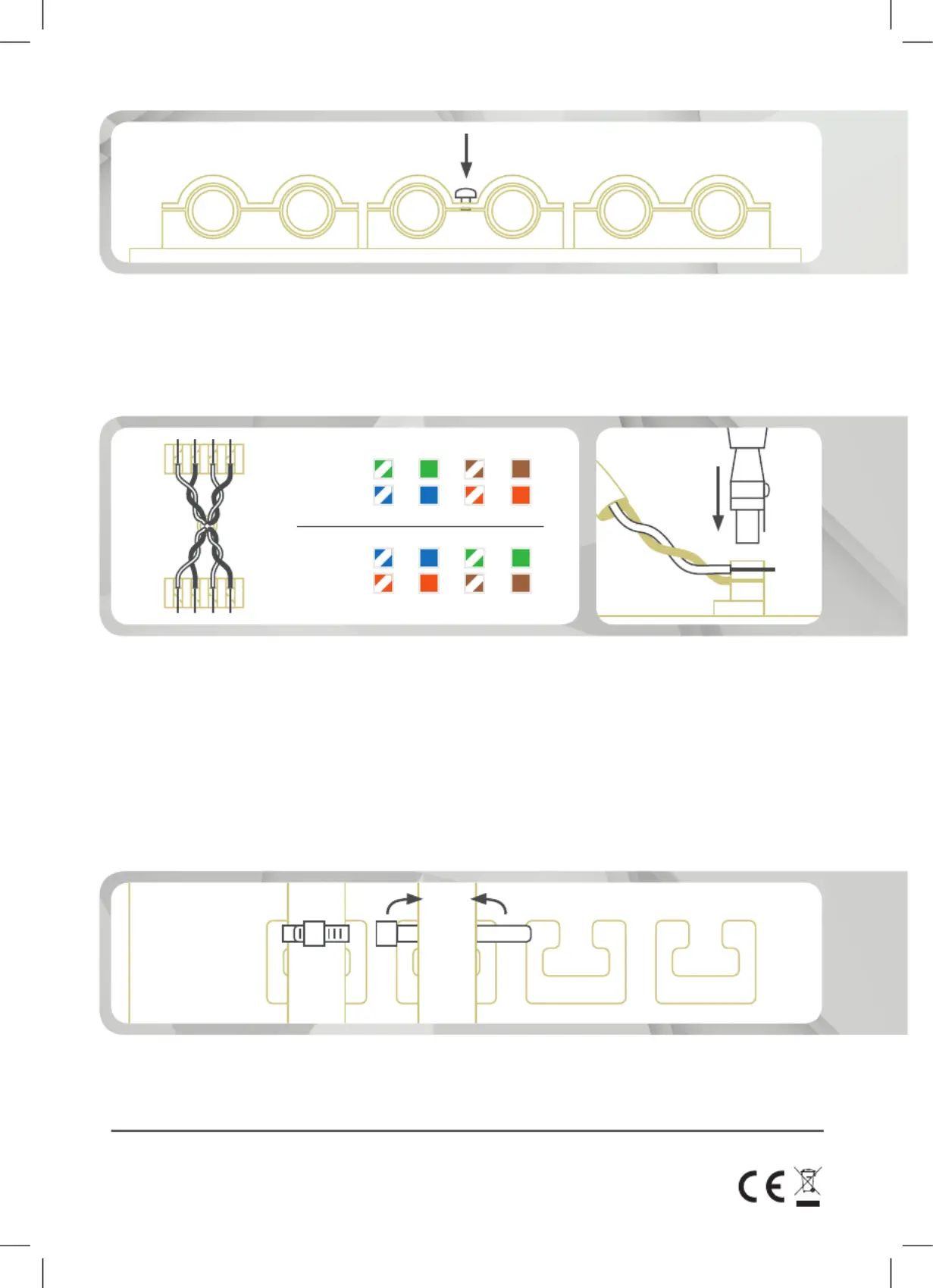

Schritt 3:

ANSCHLUSS (T568A / T568B)

Legen Sie die Adern gemäß vorgegebener Kodie-

rung in der Schneidklemme. Die Aderverdrillung

muss bis zur Schneidklemme aufrechterhalten

bleiben!

Pressen Sie die Adern mithilfe eines Anlegewerk-

zeugs (DN-LSA-PT) in die Schneidklemme und

schneiden Sie die überschüssigen Kabelenden ab.

Step 3:

CONNECTION (T568A / T568B)

Lay the wires in the insulation displacement

clamp according to the specied coding, the twis-

ting must be maintained up to the insulation dis-

placement terminal!

Press the wires into the insulation displace-

ment clamp with the help of a punch-down tool

(DN-LSA-PT) and cut off the excess wire ends.

Step 2 (only High Density UTP version):

CABLE FIXINGS

Cable clamp - Fix the data cable with a cable

clamp and tighten the screw. Two data cables are

xed at the same time.

Schritt 2 (nur bei der High Density Version):

KABELFIXIERUNGEN

Kabelschelle - Fixieren Sie das Datenkabel mit-

tels Kabelschelle und ziehen Sie die Schraube

an. Es werden gleichzeitig zwei Datenkabel xiert.

Step 4:

STRAIN RELIEF

Fix the data cable with a cable tie.

Schritt 4:

ZUGENTLASTUNG

Fixieren Sie das Datenkabel mittels Kabelbinder.

DE - Hiermit erklärt die ASSMANN Electronic GmbH, dass sich der Artikel in Übereinstimmung mit

den Anforderung und Vorschriften der RoHS Richtlinie 2011/65/EU bendet. Die vollständige Kon-

formitätserklärung können Sie postalisch unter der unten genannten Herstelleradresse anfordern.

EN - ASSMANN Electronic GmbH declares that the product complies with the requirements and pro-

visions of RoHS directive 2011/65/EU. You can request the complete Declaration of Conformity by

post at the manufacturer’s address as stated below.

FR - Par la présente, Assmann Electronic GmbH certie que le produit est conforme aux exigences

et aux réglementations des directives RoHS 2011/65/EU. La déclaration de conformité complète

peut être demandée par post à l´adresse du fabricant ci-dessous.

ASSMANN Electronic GmbH,

Auf dem Schüffel 3, 58513 Lüdenscheid, Germany

Manufactured in P.R.C.

Anlegewerkzeug

Punch tool

DN-LSA-PT

5 4 3 6

T 568A

1 2 7 8

5 4 3 6

T 568B

1 2 7 8

Produktspezifikationen

Marke:	Digitus
Kategorie:	Nicht kategorisiert
Modell:	DN-91648U
Produktfarbe:	Schwarz
Material:	Galvanized steel, SECC, Steel
Stecker:	RJ-45
Verpackungsbreite:	560 mm
Verpackungstiefe:	75 mm
Paketgewicht:	1187.5 g
Montage:	Rackeinbau
Warentarifnummer (HS):	85371098
Ursprungsland:	China
Verpackungsvolumen:	6300 cm³
VK Zolltarifcode:	85369010
Anzahl Anschlüsse:	48
