MONTAGEANLEITUNG

KEYSTONE MODUL

(GESCHIRMT & UNGESCHIRMT)

ASSEMBLY INSTRUCTION

KEYSTONE MODULE

(SHIELDED & UNSHIELDED)

40 mm

40 mm

PIN 5 4 3 6

T 568A

PIN 1 2 7 8

PIN 5 4 3 6

T 568B

PIN 1 2 7 8

1. Paar/Pair

2. Paar/Pair

3. Paar/Pair

4. Paar/Pair

1. Paar/Pair

2. Paar/Pair

3. Paar/Pair

4. Paar/Pair

(S/FTP)

(U/UTP)

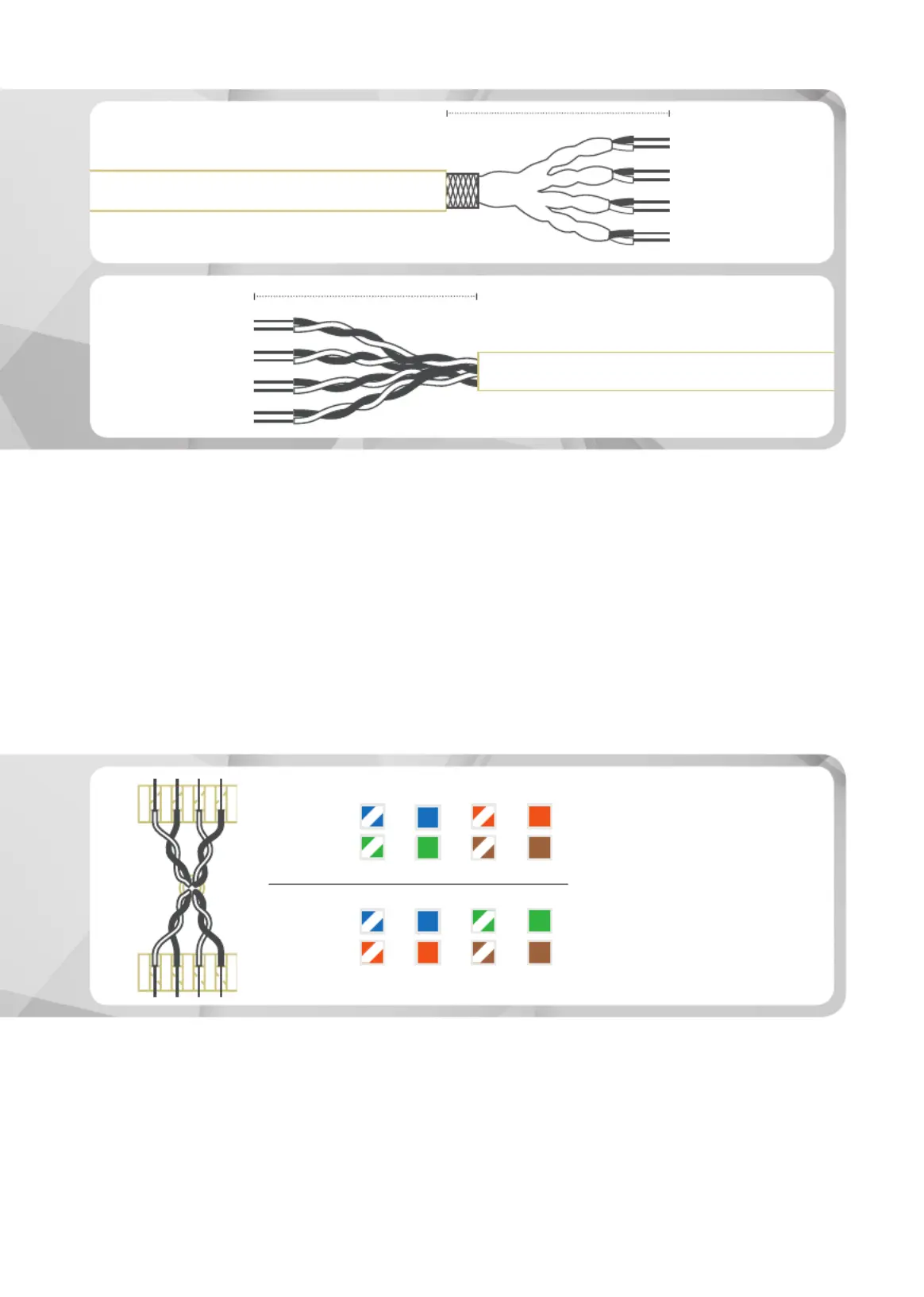

Step 1:

S/FTP: REMOVE THE CABLE JACKET

Strip approximately 40 mm of the cable jacket

and separate the wires into 4 pairs.

U/UTP: REMOVE THE CABLE JACKET

Strip approximately 40 mm of the cable jacket,

cut off the plastic cross and separate the wires

into 4 pairs.

Step 2:

WIRING CONFIGURATION

Insert the wires through the wire manager and

lay them into the correct slots, according to the

wiring diagram on the wire manager.

Schritt 1:

S/FTP: KABELMANTEL ENTFERNEN

Entfernen Sie etwa 40 mm des Kabelmantels

und teilen Sie die Adern in 4 Paare auf.

U/UTP: KABELMANTEL ENTFERNEN

Entfernen Sie etwa 40 mm des Kabelmantels,

schneiden Sie das Kunststoffkreuz ab und teilen

Sie die Adern in 4 Paare auf.

Schritt 2:

VERDRAHTUNGSVERFAHREN

Führen Sie die Adern durch den Adermanager und

legen Sie diese entsprechend des Belegungs-

plans in die richtigen Führungen ein.

max.

0,15-0,20 mm

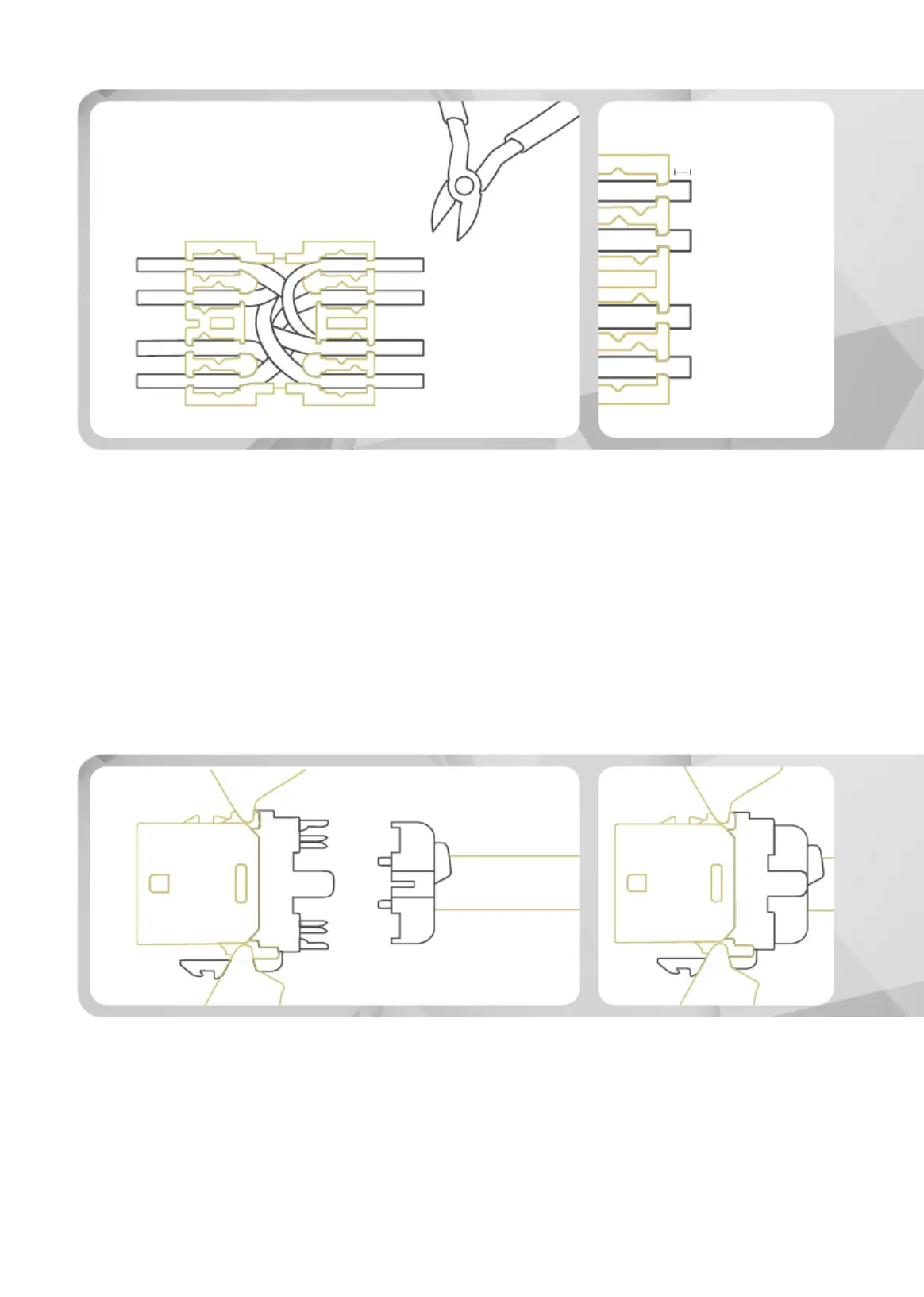

Step 3:

TRIM WIRES

Trim the wires ush with the wire manager. It is

strongly recommended that the tip of the wires

protrude max. 0.15-0.20 mm.

Step 4:

WIRE INJECTION

The numbers help you to nd the right way to

insert the wire manager onto the IDC. Press the

wire manager down onto the IDC.

Schritt 3:

ADERN SCHNEIDEN

Schneiden Sie die Adern bündig an dem Ader-

manager ab. Es wird dringend empfohlen, dass

die Spitze der Adern max. 0,15-0,20 mm her-

ausragt.

Schritt 4:

ADERN VERPRESSEN

Anhand der Zahlencodierung erkennen Sie die

korrekte Richtung in die Sie die vorkonfektionier-

ten Adermanager auf die Schneidklemme aufset-

zen können. Drücken Sie den Adermanager auf

die Schneidklemme.

Produktspezifikationen

Marke:	Digitus
Kategorie:	Nicht kategorisiert
Modell:	DN-93603
Breite:	50 mm
Tiefe:	100 mm
Produktfarbe:	Black, White
Höhe:	23 mm
Betriebstemperatur:	-10 - 50 °C
Verpackungsbreite:	50 mm
Verpackungshöhe:	23 mm
Warentarifnummer (HS):	85369010
Ursprungsland:	China
