JL24-SBAHKIT
USER MANUAL
KIT DE CABLEADO PARA BARRA DE SONIDO
Y AMPLIFICADOR PARA JEEP JL 2024
Sound bar and amplifier wiring
harness kit for jeep JL 2024
2024
to current / A LA ACTUALIDAD
MANUAL DEL USUARIO
ENGLISH | ESPAÑOL
JL24-SBAHKIT
Thank you for choosing the DS18 JL24-SBAHKIT for
your factory radio.
This harness installation kit will allow you to add an
amplifier for the DS18 JL24-SBAR and also amplify the
upgraded dashboard speakers (optional JP6). It also
comes with the VX4HL 4 channel line output converter
and the connections needed for the aftermarket
amplifier.
WHAT IS INCLUDED:
• Harness kit OFC with all factory style connectors
and terminals
• Fuse Holder ANL 150A
• 4 channel line output converter VX4HL
• Manual
WHAT YOU WILL NEED:
• Any 4, 5 or 6 channels amplifier
• Soundbar for Jeep JL / JLU / JT (JL24-SBAR)
RECOMMENDED:
• Front Speaker Upgrade: (JP6) Loaded
6.5" Dash Enclosure, Left and Right, with PRO-JP6NEO
• LC-DRM Digital LED Control Module
**ATTENTION**
Installation of mobile audio and video components
requires experience with a variety of mechanical and
electrical procedures. Although this manual provides
general installation and operation instructions, it does
not show the exact installation methods for your
vehicle. If you do not have the required knowledge and
experience to successfully complete the installation,
consult an authorized dealer about professional
installation service.
Gracias por elegir el DS18 JL24-SBAHKIT para su radio
de fábrica.
Este kit de instalación de arnés le permitirá agregar un
amplificador para el DS18 JL24-SBAR y también
amplifica los altavoces del tablero actualizados (JP6
opcional). También viene con el convertidor de salida de
línea de 4 canales VX4HL y las conexiones necesarias
para el amplificador de posventa.
QUÉ ESTÁ INCLUIDO:
• Kit de arnés de cableado OFC con todos los conectores
y terminales con estilo de fábrica.
• Portafusibles ANL 150A
• Convertidor de salida de línea de 4 canales VX4HL
• Manual
LO QUE NECESITARÁS:
• Cualquier amplificador de 4, 5 o 6 canales
• Barra de sonido para Jeep JL / JLU / JT (JL24-SBAR).
SE RECOMIENDA:
• Actualización del altavoz frontal: (JP6) Cápsula cargada
para tablero de 6.5", izquierdo y derecho,
con PRO-JP6NEO.
• Módulo de control LED digital LC-DRM
**ATENCIÓN**
La instalación de componentes móviles de audio y video
requiere experiencia con una variedad de procedimien-
tos mecánicos y eléctricos. Aunque este manual
proporciona instrucciones generales de instalación y
operación, no muestra los métodos de instalación
exactos para su vehículo. Si no tiene el conocimiento y
la experiencia necesarios para completar con éxito la
instalación, consulte a un distribuidor autorizado sobre
un servicio de instalación profesional.
KIT DE CABLEADO PARA BARRA DE SONIDO
Y AMPLIFICADOR PARA JEEP JL 2024
Sound bar and amplifier wiring
harness kit for jeep JL 2024
2024 to current / 2024 A LA ACTUALIDAD
FACTORY RADIO
HARNESS
DS18 T-HARNESS
RADIO
ARNÉS EN T DS18
RADIO
ARNÉS DS18
EN T DE
RADIO
FACTORY
RADIO
RADIO DE
FÁBRICA
RADIO DE FÁBRICA
DS18 HARNESS (RADIO SIDE)
SPEAKER /
SIGNAL CONNECTOR
ALTAVOCES /
CONECTOR DE SEÑAL
**ATTENTION** Disconnect the negative post (Ground)
of the battery before you start the installation. This
helps avoid airbags coding and malfunctions, codes
module malfunction or any electrical issues.
**ATENCIÓN** Desconecte el borne negativo (Tierra) de
la batería antes de iniciar la instalación. Esto ayuda a
evitar la codificación y el mal funcionamiento de las
bolsas de aire, el mal funcionamiento del módulo de
códigos o cualquier problema eléctrico.
SPEAKER /
SIGNAL
CONNECTOR
ALTAVOZ/
CONECTOR
DE SEÑAL
FROM RADIO SIDE
DESDE LA RADIO
WHITE - BLANCO
WHITE / BLACK - BLANCO / NEGRO
GRAY / GRIS
GRAY / BLACK - GRIS / NEGRO
WHITE - BLANCO
WHITE / BLACK - BLANCO / NEGRO
GRAY / GRIS
GRAY / BLACK - GRIS / NEGRO
HARNESS SIDE
LADO DEL ÁRNES
FACTORY RADIO HARNESS
DS18
T-HARNESS
RADIO
FACTORY RADIO
DS18 HARNESS
(RADIO SIDE)

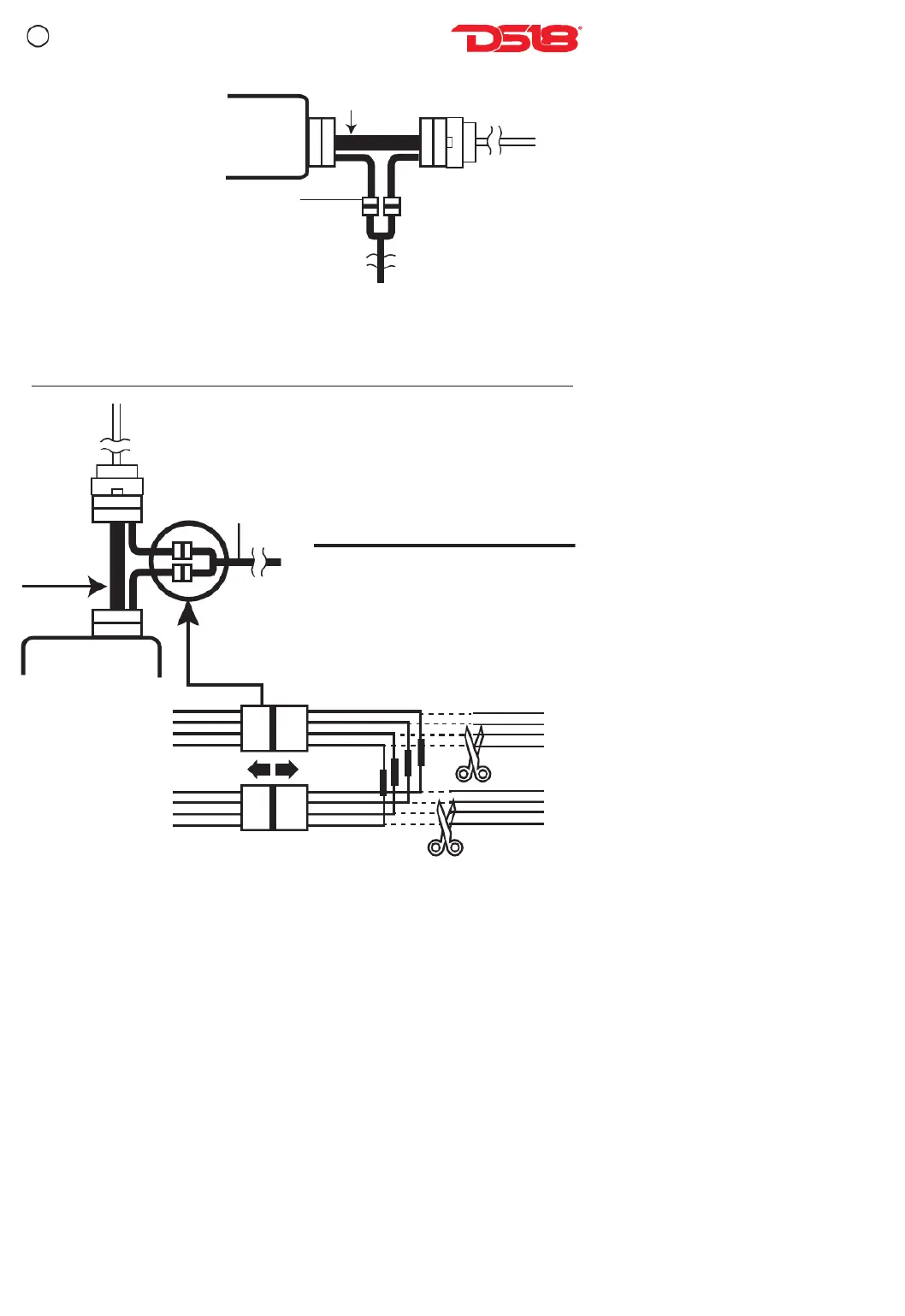

NOTE: If you use a 4 or 5-channel amplifier without
upgrading the front speakers, you will need to bypass
the 'Front' signal. Use only the 'Rear' signal for the
JL24-SBAR or subwoofer channels.
Cut the wires: White CH1(+), White/Black CH1(-), Gray
CH2(+) and Gray/Black CH2(-) from each side of the
harness speaker/signal connector. Connect wires of
the same color together using crimp wire connectors.
NOTA: Si utiliza un amplificador de 4 o 5 canales sin actualizar
el altavoz frontal, deberá omitir la señal "frontal". Utilice sólo la
señal “trasera” para los canales JL24-SBAR o subwoofer.
Corte los cables: Blanco CH1(+), Blanco/Negro CH1(-), Gris
CH2(+) y Gris/Negro CH2(-) de cada conector de señal/altavoz
lateral del arnés. Conecte cada uno del mismo color usando
conectores de cables crimpados.
ARNÉS DEL RADIO
DE FÁBRICA
ARNÉS DS18 (LADO DEL RADIO)
Radio side Installation
Connect the DS18 T-Harness
connector between the factory
radio unit and the radio harness.
Conecte el conector del arnés en T
de DS18 entre la unidad del radio de
fábrica y el arnés del radio.
USANDO RADIO DE FÁBRICA
using Factory OEM Radio
INSTALACIÓN DEL LADO
DE LA RADIO
ARNÉS DEL RADIO DE FÁBRICA
ARNÉS DS18
(LADO DEL RADIO)
1
