Seite 1/16

ENGLISH

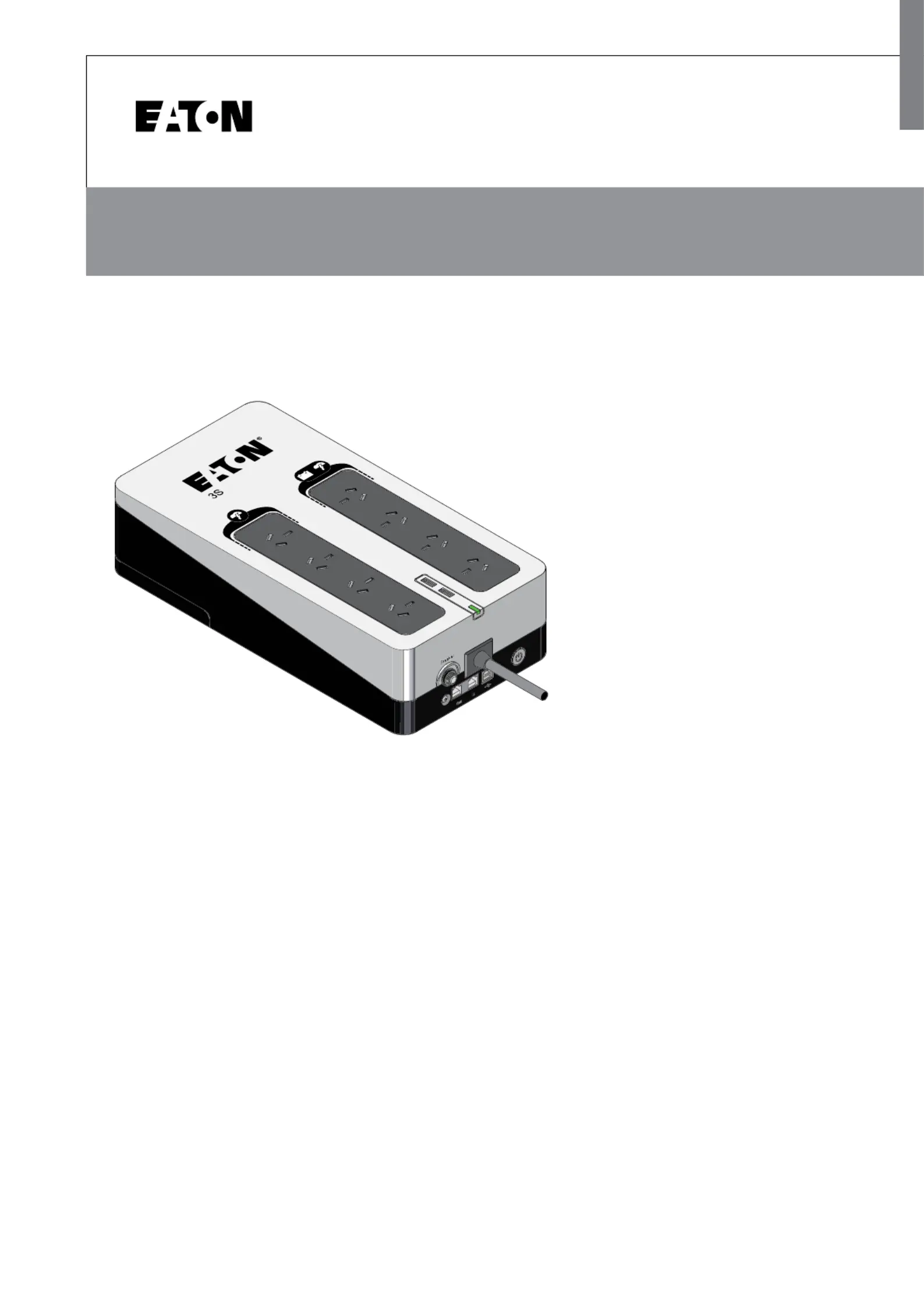

Eaton 3S

Advanced User Guide

614-09406-00_EN

3S ANZ

Page 2

614-09406-00 - 3S ANZ_EN

Special symbols

The following are examples of symbols used on the UPS or accessories to alert you to important

information:

DANGEROUS VOLTAGE - Observe the warning associated with the risk of electric shock symbol.

Important instructions that must always be followed.

Information, advice, help.

Read the documentation provided.

Disconnect input plug.

This equipment should only be used in a dry indoor environment.

+ 40 °C

0 °C

Operating range of temperature.

85%

Operating range of humidity.

The UPS and their batteries must be kept in a ventilated place.

Page 3

614-09406-00 - 3S ANZ_EN

ENGLISH

Contents

1. Introduction 4 .......................................................................................

2. Presentation 5 ......................................................................................

3. Installation 6 ........................................................................................

3.1 Package contents...........................................................................................................6

3.2 Recommended positions 6 ...............................................................................................

4. Connection 7 ........................................................................................

4.1 Power supply cord 7 .........................................................................................................

4.2 Protected outlets / Backup & Protected outlets 7 ...........................................................

4.3 Tel / xDSL surge protection (optional) 7 ............................................................................

4.4 USB COM port 8 ...............................................................................................................

4.5 USB charging port (optional) 8 ..........................................................................................

4.6 ON/OFF button 8 ..............................................................................................................

4.7 Register warranty 8 ...........................................................................................................

5. Operation........................................................................................... 9

5.1 Battery charge 9 ...............................................................................................................

5.2 AC-power disturbance 9 ...................................................................................................

5.3 Protected outlets 9 ...........................................................................................................

5.4 Equipment Care 9 .............................................................................................................

5.5 Battery replacement 9 .....................................................................................................

6. Troubleshooting ...............................................................................11

7. Service and support 12 ........................................................................

8. Specication and technical characteristics .................................. 13

9. Glossary 14 ...........................................................................................

Produktspezifikationen

Marke:	Eaton
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	3S700D
USB Anschluss:	Ja
Breite:	335 mm
Tiefe:	170 mm
Gewicht:	4000 g
Produktfarbe:	Black, White
Akku-/Batterietechnologie:	Plombierte Bleisäure (VRLA)
Höhe:	86 mm
Energieschutzeigenschaften:	Tiefentladeabschaltung
Anzahl USB 2.0 Anschlüsse:	2
Betriebstemperatur:	0 - 40 °C
Zertifizierung:	CE/EAC/Ukr/Cm/CB report
Warentarifnummer (HS):	85078000
Kabellänge:	1.5 m
LED-Anzeigen:	Ja
Ausgangsleistung:	420 W
Eingangsfrequenz:	50/60 Hz
Sicherheit:	IEC 62040-1; IEC 62040-2 C2; IEC 62040-3; IEC 62040-4; IEC 61643-11
Höhe bei Betrieb:	0 - 3000 m
Anzahl der AC-Ausgänge:	8 AC-Ausgänge
USV-Topologie:	Standby (Offline)
Eingangs-Betriebsspannung (min):	161 V
Eingangs-Betriebsspannung (max):	284 V
Ausgangskapazität:	0.7 kVA
Ausgangs-Betriebsspannung (min):	220 V
Ausgangs-Betriebsspannung (max):	240 V
Output Frequenz:	50 Hz
Stromstärke (maximal):	10 A
Druckanstiegsschutz:	Ja
Nominale Eingang Spannung:	230 V
Hot-Swap-Batterie:	Nein
Kaltstart:	Ja
Automatischer Batterietest:	Ja
