Ehmann T24.08 Bedienungsanleitung
Lies die bedienungsanleitung für Ehmann T24.08 (2 Seiten) kostenlos online; sie gehört zur Kategorie Dimmer. Dieses Handbuch wurde von 16 Personen als hilfreich bewertet und erhielt im Schnitt 4.5 Sterne aus 8.5 Bewertungen. Hast du eine Frage zu Ehmann T24.08 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

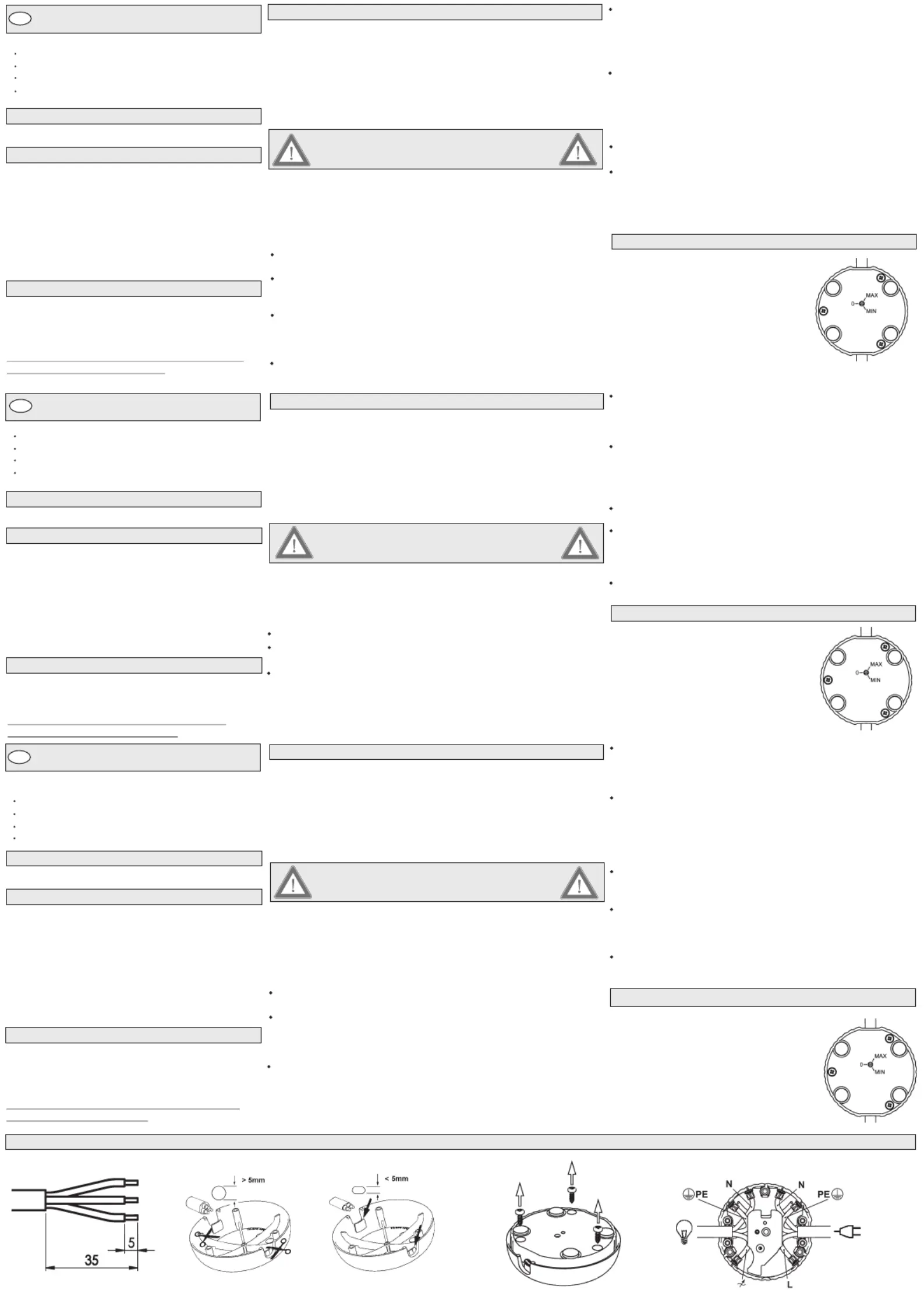

Seite 1/2
Funktion:
Technische Daten:
Nennspannung:
Überlast/
Kurzschlussschutz:
Temperaturschutz:
Arbeitsprinzip:
Max. Umgebungstemperatur:
Anschlussleistung Ɛ
Glüh-/Halogenlampen:
LED-Lampen:
230 V~ 50 Hz(+/-10%)
5 - 150 W/VA
3 - 55 W
elektronisch
Temperatursicherung
Phasenanschnitt
0 - 35°C
Installation:
1. Netzspannung abschalten (Hauptsicherung); Netzstecker ziehen
2. Lampenleitung an der gewünschten Stelle auftrennen
3. Kabel abmanteln und abisolieren (Bild 1)
4. Gehäuse des Schnurdimmers öffnen (Bild 2)
5. Die Zuleitungen anschließen (Bild 3)
6. Zuleitungen mit beiliegenden Zugentlastung fixieren
7. Gehäuse des Schnurdimmers schließen
8. Netzspannung einschalten, Stecker einstecken
en
(Anzugsmoment 0,4 Nm)
Gewährleistung:
Auf dieses Gerät leisten wir 5 Jahre Garantie ab
Kaufdatum. Bitte beachten Sie unsere Garantie-
bedingungen.
Das Beachten dieser Anleitung ist Bestandteil
unserer Garantiebedingungen.
Sicherheitshinweise
Der Schnurdimmer darf nur in trockenen und geschlossenen
Räumen betrieben werden.
Der Schnurdimmer darf nicht abgedeckt betrieben werden. Es
besteht die Gefahr eines Wärmestaus. Hierdurch können Beschä-
digungen oder Brände entstehen.
Ein Betrieb unter ungünstigen Umgebungsbedingungen muss
vermieden werden. Hierzu gehören Luftfeuchtigkeit über 80%
relativ, Nässe, Umgebungstemperaturen über 35°, Lösungsmittel,
brennbare Gase, Staub, Dämpfe.
Gießen Sie nie Flüssigkeiten über den Schnurdimmer. Es
besteht höchste Gefahr eines Brandes oder lebensgefährlichen
elektrischen Schlags. Sollte es dennoch zu einem solchen Fall
kommen, ziehen Sie sofort den Netzstecker aus der Steckdose
und wenden Sie sich an eine Fachkraft.
Zeigt der Schnurdimmer äußerliche Beschädigungen (z.B.
durch Transport oder unsachgemäße Behandlung), darf er nicht
in Betrieb genommen werden bzw. muss sofort außer Betrieb
gesetzt werden. Auch wenn der Schnurdimmer keine Funktion
mehr zeigt, muss er sofort außer Betrieb genommen werden
und an den Fachhändler zur Reparatur geschickt werden.
Durch Veränderungen am Gerät können Gefahren entstehen.
Es erlischt die Gewährleistung für den Schnurdimmer.
Beim Öffnen des Gerätes können spannungsführende Teile
freigelegt werden (Gefahr von elektrischen Schlag). Das Gerät
darf aus diesen Gründen nur von einer Elektrofachkraft
geöffnet werden, nachdem sichergestellt ist, dass es von der
Netzspannung getrennt ist.
Bei Nichtbeachtung der Bedienungsanleitung können Schäden
am Gerät, Brand oder andere Gefahren entstehen.
D
Arbeiten am 230 V-Netz dürfen nur von einer Elektrofachkraft unter
Berücksichtigung der gültigen Bestimmungen (z.B. DIN VDE) durchge-
führt werden. Alle Tätigkeiten dürfen nur durchgeführt werden, wenn
die Netzspannung abgeschaltet ist. Bei Nichtbeachtung der Instal-
lationshinweise können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Schnurdimmer zum Dimmen von:
dimmbaren LED Lampen
dimmbaren Energiesparlampen
230 V-Glühlampen
230 V-Halogenlampen
EIN / AUS / DIMMEN über Drucktaste

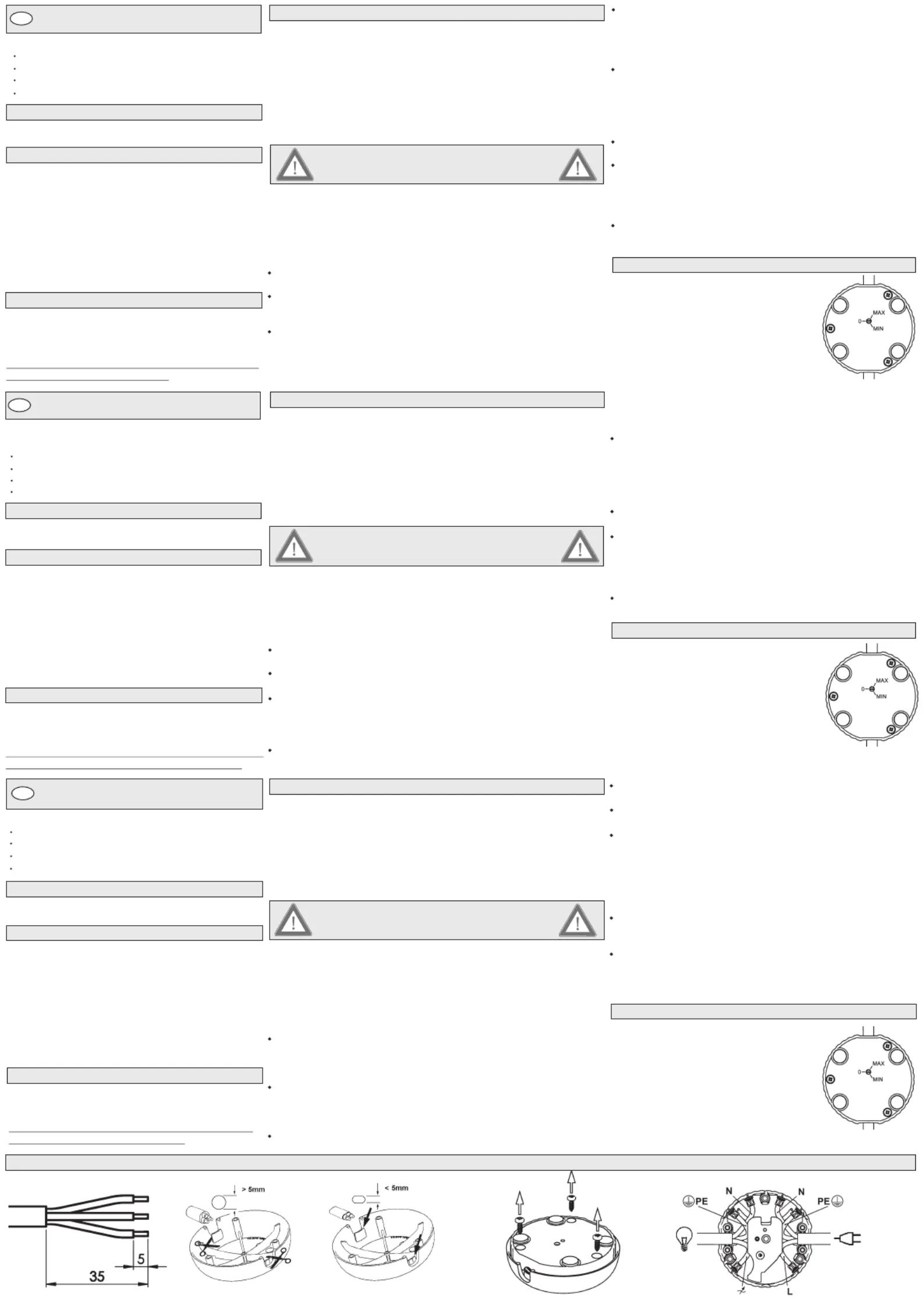

Anschluss / Connection / Branchement
Bild 2/ill.2/fig.2
Grundwerteinstellung
Einstellmöglichkeit auf Geräterückseite.
Licht über Tastendruck einschalten. Pfeil
gegen Uhrzeigersinn auf Position Min.
drehen und über Tastendruck den
gewünschten Minimalwert einstellen.
Pfeil im Uhrzeigersinn auf Position Max.
drehen und über Tastendruck den
gewünschten Maximalwert einstellen.
Zum Abschluss Trimmer wieder in
Mittelstellung „0" drehen.
Bild 1/ill.1/fig.1
Connection of device:
Safety instructions:
Warranty:
The cord dimmer must only be operated in dry and closed rooms.
The cord dimmer must not be operated when it is covered. There
is a risk of heat accumulation. As a result damage or fire can occur.
Operation under unfavourable environmental conditions must be
avoided. These conditions include relative air humidity of over 80%,
moisture, ambient air temperatures of over 35°C, solvents,
inflammable gases, dust and vapours.
Do not pour any liquids on the cord dimmer. There is a very
high risk of causing a fire or receiving a perilous electric shock.
In case of such an event, however, immediately pull the mains
plug out of the mains socket and refer to a specialist.
If the cord dimmer shows any external damage (resulting from
transport or inappropriate treatment), it must not be activated
and/or must be deactivated. Even when the cord dimmer
seems to be out of function, it must be immediately deactivated
and returned to the manufacturer for repair measures.
Alternations of the device can cause danger. As a result, the
warranty for the cord dimmer expires.
When opening the device, live parts can be exposed (danger
of electric shock). For this reason the device may only be
opened by an expert after it has been ensured that the device
is disconnected from the mains voltage.
In case of non-observance of the instruction manual, damage,
fire or other dangers may occur in connection with the device.
Works at the 230 V-mains must only be carried out by an eletrical
specialist under consideration of the valid regulations (e.g. DIN-VDE).
All kinds of work must only be carried out when the mains voltage is
disconnected. Non-observance of these installation instructions may
lead to a damaged device, fire or other dangers.
Instruction Manual Cord Dimmer
Cord dimmer for dimming:
230 V- incandescent lamps
230 V- halogen lamps
dimmable LED lamps
dimmable energy-saving lamps
Function:
ON/OFF/DIM via push button
Specifications:
Rated voltage:
Connected load Ɛ
Overload/short-
circuit protection:
Temperature protection:
Operating principle:
Max. ambient temperature:
incand./halogen lamps:
LED lamps:
GB
Specify setting on the rear side of the
device. Switch on light by pushing button.
Turn the arrow in an anticlockwise
direction to 'Min.' and specify the desired
minimal value by pushing the button. Turn
the arrow in a clockwise direction to 'Max.'
and specify the desired maximum value
by pushing the button. Finally, turn the
trimmer to the middle position '0'.
Basic value and maximum value setting
230 V~ 50 Hz(+/-10%)
5 - 150 W/VA
electronic
thermal fuse
leading edge
0 - 35°C
3 - 55 W
We provide a warranty of 5 years from date of
purchase for this device. Please observe our terms
of warranty.
1. Disconnect mains voltage (main fuse); remove plug
2. Rip up lamp cable at desired point
3. Strip back outer cover and remove insulation from cable (ill. 1)
4. Open case of cord dimmer (ill. 2)
5. Connect dimmer with feed line according to (ill. 3)
6. Fix feed lines with annexed mains lead cleats
7. Close case of cord dimmer
8. Switch on power supply voltage, connect plug
(bolting torque 0,4 Nm)
The observance of this instruction manual
is part of our terms of guarantee.
Branchement de l’appareil:
1. Coupez le courant (interrupteur principal); retirez la fiche du secteur
2. Coupez le câble de la lampe à l’endroit souhaité
3. Dénudez le câble (fig. 1)
4. Ouvrez le boîtier du variateur de lumière (fig. 2)
5. Connectez le variateur avec les brins comme indiqué sur la (fig. 3)
6. Fixez les brins à l’aide des princes de décharge de traction jointes
7. Refermez le boîtier du variateur de lumière (couple de serrage 0,4 Nm)
8. Reconnectez le secteur, rebranchez la fiche au secteur
Consignes de sécurité
Garantie:
Le variateur de lumière ne doit être utilisé que dans des locaux
fermés à l’abri de l’humidité.
Le variateur de lumière ne doit pas être couvert pendant son
fonctionnement sous risque de provoquer une accumulation de
chaleur qui pourrait occasionner des endommagements ou
incendies.
Evitez toute utilisation dans des conditions environnantes
défavorables c’est-à-dire avec une humidité relative supérieure
à 80%, par temps de pluie, avec des températures ambiantes
supérieures à 35°C, en présence de solvants, de gaz, de
poussière et de vapeurs inflammables.
Ne versez jamais de liquides sur le variateur de lumière sous
risque de provoquer un incendie ou une électrocution. Si
cependant un tel cas devait se présenter, débranchez
immédiatement l’appareil et consultez un spécialiste.
Si un variateur de lumière présente des dommages extérieurs
dus au transport ou à une manipulation incorrecte, il ne doit
pas être utilisé ou doit être mis immédiatement hors service.
De même, lorsqu’un variateur de lumière semble ne plus
fonctionner, mettez-le immédiatement hors services et
renvoyez-le au fabricant afin qu’il soit réparé.
La modification de l’appareil peut générer certains risques.
L’ouverture du variateur de lumière entraîne automatiquement
l’exclusion de toute garantie.
Lors de l’ouverture de l’appareil, des pièces sous tension
peuvent être exposées (risque d’électrocution). C’est pourquoi
l’appareil ne doit être ouvert que par un spécialiste qui se sera
assuré au préalable de sa mise hors secteur.
Le non-respect du mode d’emploi peut occasionner des
dommages sur l’appareil, des incendies et autres sources de
danger.
Pour cet appareil, nous accordons une garantie de
5 ans à compte de la date de l’achat. Veuillez tenir
compte de la date de l’achat. Veuillez tenir compte
de nos conditions de garantie.
Les travaux sur le réseau 230 V doivent uniquement être réalisés
par un spécialiste électro, conformément aux prescriptions en vigueur
(par exemple DIN VDE). Pour toutes les opérations, la tension secteur
doit impérativement être coupée. Le non-respect des consignes
d’installation constitue un risque de dommages sur l’appareil,
d’incendie ou d’autres dangers.
Variateur de lumière adapté pour:
les lampes à incandescence de 230 V
les lampes halogènes de 230 V
de lampes LED pour variateur
de lampes à économie d'énergie pour variateur
Marche / arrêt / v arier la bouton-poussoir
Fonction:
Caractéristiques techniques
F
Réglage de la valeur de base et de la valeur maximale
230 V~ 50 Hz(+/-10%)
5 - 150 W/VA
électronique
fusible thermique
par coupe
0 - 35°C
3 - 55 W
Alimentation électrique:
Puissance connectée Ɛ
Surcharge/protection
de défaut entre phases:
Protection thermique:
Principe de fonctionnement:
Température ambiante:
lampes incand./halogènes:
lampes LED:
Le respect de la présente notice fait partie de
nos conditions de garantie.
Possibilité de réglage au dos de l'appareil. Allumer
la lumière en appuyant sur le bouton. Faire
tourner la flèche en sens antihoraire jusqu'à
la position Min. et déterminer la valeur
minimale souhaitée en appuyant sur le
bouton. Faire tourner la flèche en sens
horaire jusqu'à la position Max. et
déterminer la valeur maximale souhaitée en
appuyant sur le bouton. Pour finir, régler le
trimmer sur la position centrale « 0 ».
Bedienungsanleitung Schnurdimmer
Mode d’emploi variateur de lumière
19.592.00 / T24.08 T24.18
Rev. 04/17
Bild 3/ill.3/fig.3
Produktspezifikationen
| Marke: | Ehmann |
| Kategorie: | Dimmer |
| Modell: | T24.08 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Ehmann T24.08 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Dimmer Ehmann
30 August 2025
30 August 2025
28 August 2024
18 August 2024
18 August 2024
11 Februar 2024
Bedienungsanleitung Dimmer
- Tradim
- Sonoro
- DIO
- Bearware
- GAO
- Muller
- H-Tronic
- Liteline
- Intertechno
- Hager
- TP-Link
- Homematic IP
- KlikaanKlikuit
- Crestron
- Velbus
Neueste Bedienungsanleitung für -Kategorien-
28 Dezember 2025
2 Dezember 2025
12 Oktober 2025
9 Oktober 2025
7 Oktober 2025
6 Oktober 2025
27 September 2025
26 September 2025
26 September 2025
24 September 2025
