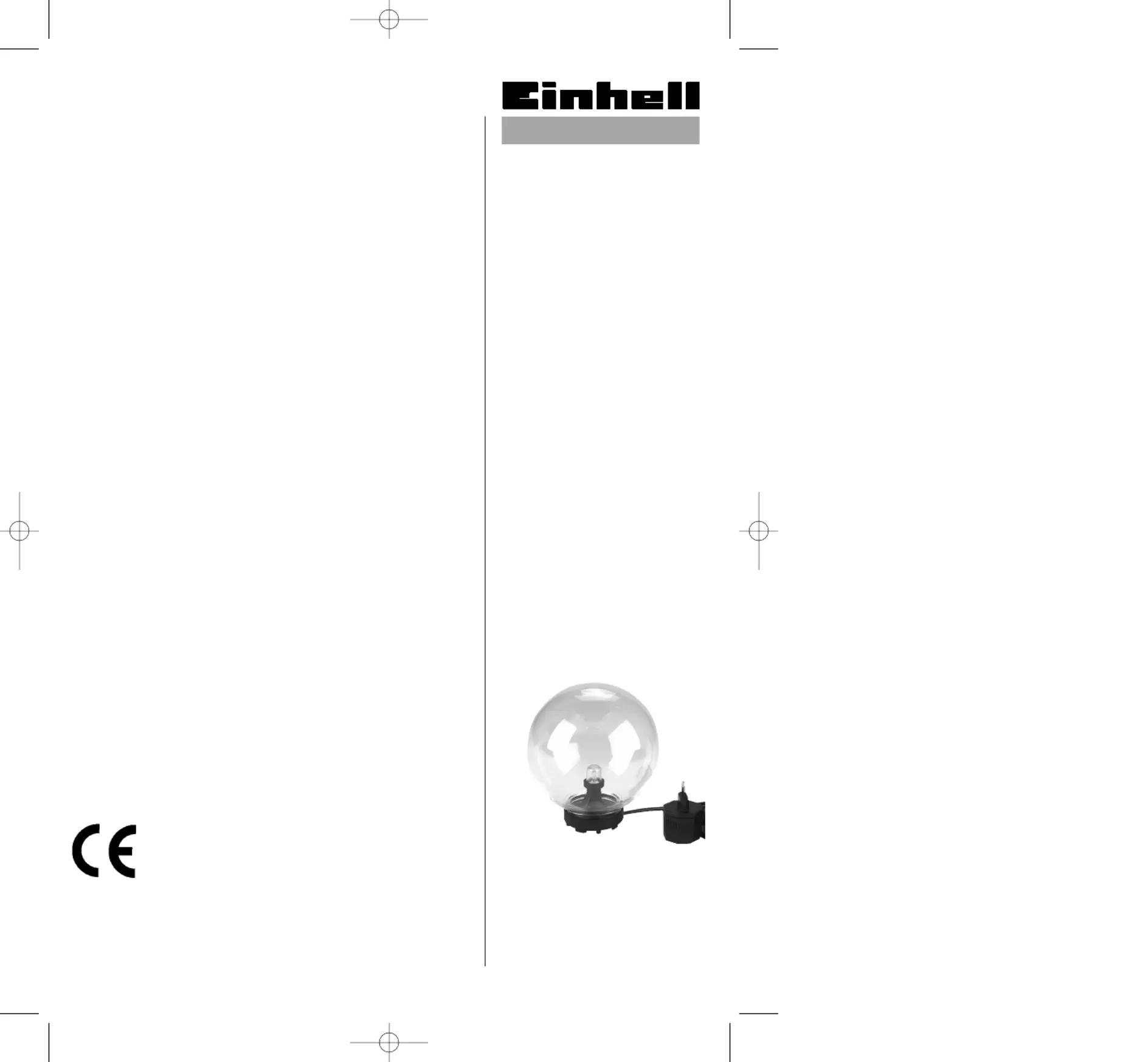

Einhell SL 5 Bedienungsanleitung
Lies die bedienungsanleitung für Einhell SL 5 (6 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 2 Bewertungen. Hast du eine Frage zu Einhell SL 5 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/6
®
Art.-Nr.: 36.030.10
Bedienungsanleitung
Schwimmlicht
SL 5
Anleitung SL 5 30.10.2001 9:37 Uhr Seite 1
1. Wichtige Hinweise
Der Netztransformator transformiert die
Netzspannung von 230 V / 50 Hz auf die sichere
Kleinspannung 12 V / 50 Hz.
Der Transformator ist voll gekapselt und mit einem
Konturenstecker ausgestattet und darf zwecks
sicherem Halt nur an einer Schutzkontakt-Steck-
dose betrieben werden.
Der Transformator muss gegen Regen, Feuchtig-
keit und Beschädigung geschützt werden.
Die Betriebsspannung der Strahler und somit die
Ausgangsspannung des Transformators beträgt
12 Volt Wechselspannung (Kleinspannung).
Die Kleinspannung bietet optimalen Schutz vor
gefährlicher Berührungsspannung für Mensch und
Tier. Trotzdem darf nicht ausser Acht gelassen
werden, dass durch Beschädigung des Trans-
formators und der Leitungen Gefahren bestehen.
Als zusätzliche Sicherheit empfehlen wir den
Einsatz eines Fehlerstromschutzschalters (Fehler-
strom 10 mA oder max. 30 mA).
Die Verlängerung der Zuleitung darf nur mit
geeignetem Leitungsmaterial und Abzweigdosen
mit Klemmen erfolgen. Fragen Sie bitte Ihren
Elektrofachmann oder den Einhell Kundenservice.
2. Gebrauch
Das Schwimmlicht SL 5 wurde vorzugsweise für die
Teichbeleuchtung konstruiert. Die Lichtkugel besteht
aus schlagfestem Kunststoff und ist somit
witterungs- und temperaturbeständig. Sie kann
daher auch ausserhalb des Wassers eingesetzt
werden.
3. Technische Daten
Netzanschluss: 230 V ~ 50 Hz
Ausgangsspannung: 12 V ~ 50 Hz
Ausgangsleistung: 5 VA
Leitungslänge: 7,5 m
Kugeldurchmesser: 20 cm
Lampe: 12 V / 5 W
4. Vor Inbetriebnahme
Vor der ersten Inbetriebnahme muss die Halogen-
lampe eingebaut werden. Dazu gehen Sie folgender-
maßen vor:
Achtung!
Vor jeder Montage, Demontage und Wartung
muss das Gerät vom Netz getrennt werden.
Fassen Sie die Halogenlampe nicht mit den
bloßen Händen an, sondern benutzen Sie hierzu
ein dünnes Tuch.
a) Lösen Sie die Kunststoffkugel (1) von der
Aufnahme (4) durch Linksdrehung.
b) Entfernen Sie die Halogenlampenabdeckung (2)
vom Aufnahmesockel.
c) Setzen Sie die Halogenlampe ein.
d) Setzen Sie die Halogenlampenabdeckung (2)
wieder über die Lampe und schrauben Sie
anschließend die Kunststoffkugel (1) auf die
Aufnahme (4).
5. Inbetriebnahme
Das Schwimmlicht kann jetzt ins Wasser gesetzt
werden. Achten Sie darauf, dass der
Neztransformator vor Regen geschützt ist.
6. Reinigung
Das Schwimmlicht sollte im Winter aus dem Teich
genommen werden. Zur Reinigung muss das
Schwimmlicht vom Netz getrennt werden.
Anschließend Kugel mit Seifenlösung waschen.
Keine chemischen Mittel zur Reingiung verwenden.
7. Wechseln der Halogenlampe
Zum Wechseln der Lampe gehen Sie, wie unter
Punkt 4 „Vor Inbetriebnahme“ beschrieben, vor.
2
Anleitung SL 5 30.10.2001 9:37 Uhr Seite 2
3
Ersatzteilzeichnung und Ersatzteilliste SL 5 Art.-Nr.: 36.030.10 I.-Nr.: 01010
Pos. Bezeichnung Ersatzteil-Nr.
01 Kunststoffkugel 36.030.10.01
02 Halogenlampenabdeckung 36.030.10.02
03 Halogenlampe 36.030.10.03
04 Kunststoffkugelaufnahme 36.030.10.04
05 Anschlussleitung komplett 36.030.10.05
06 Steckernetzteil 36.030.10.06
Anleitung SL 5 30.10.2001 9:37 Uhr Seite 3
