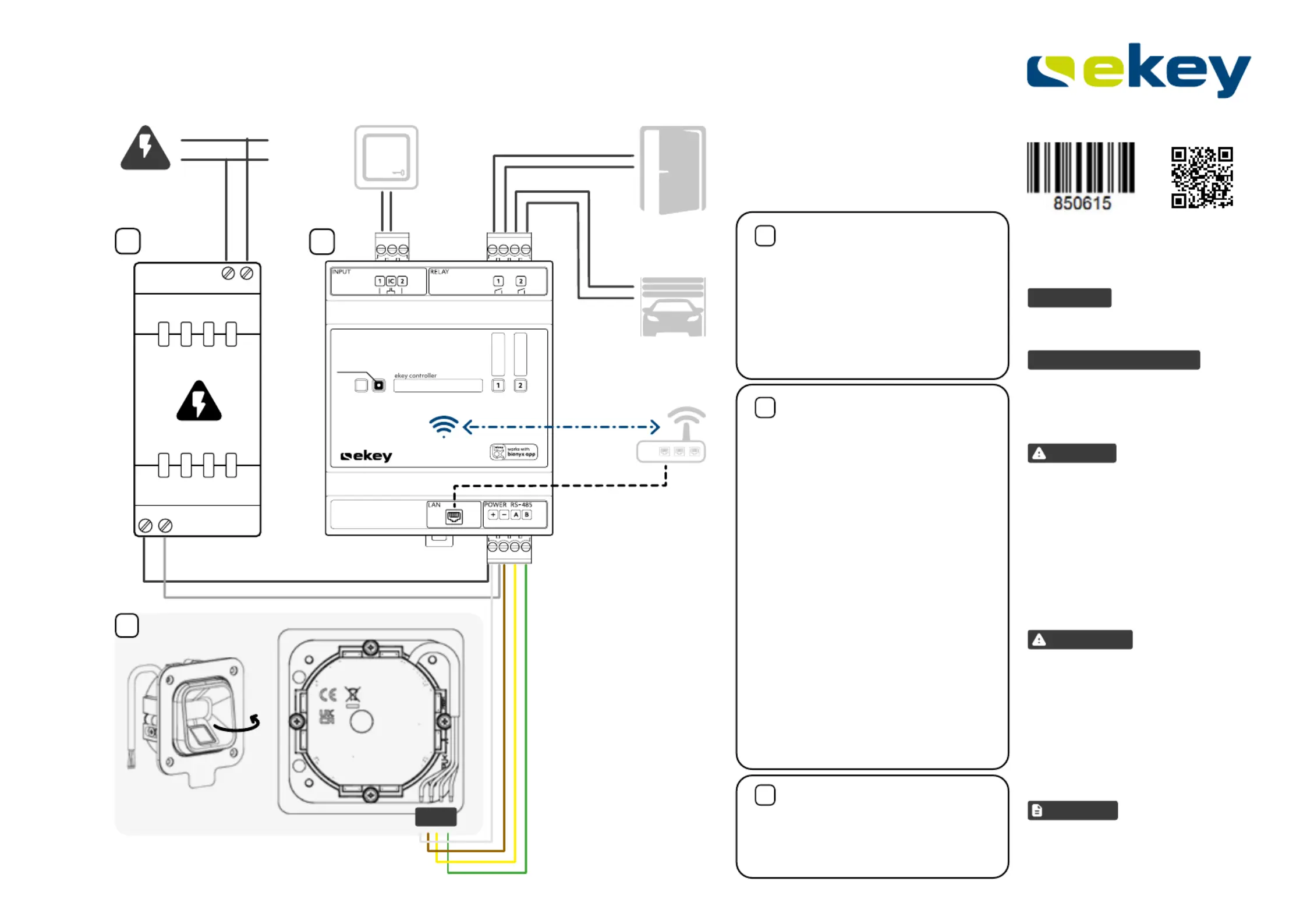

Verkabelungsplan ekey sLine
NETZTEIL
Wählen Sie das Netzteil auf Basis der
Eigenschaften des Motorschlosses.
KABEL-EMPFEHLUNG
Netzteil – Controller:
2 x 0,75mm (H03VV-F)
Controller – Fingerprint:
2 x 2 x 0,8mm (EIB-Y St Y)
GEFAHR
Lebensgefahr durch Strom: Alle ekey-
Geräte sind mit Schutzkleinspannung zu
betreiben. Versorgen Sie sie ausschließlich
mit Netzteilen der Schutzklasse 2 nach EN
62368-1.
Bei Missachtung besteht Lebensgefahr
durch elektrischen Schlag.
Elektrische Anschlussarbeiten im
Niederspannungsbereich dürfen nur durch
Elektrofachkräfte durchfgeführt werden.
ACHTUNG
Sachschäden bei falscher Montage und
Verkabelung: Die Geräte des Systems
werden mit elektrischem Strom betrieben.
Bei falscher Montage und Verkabelung
können die Geräte des Systems zerstört
werden!
Montieren und verkabeln Sie die Geräte
des Systems richtig, bevor Sie sie mit Strom
versorgen!
HINWEIS
Dieser Verkabelungsplan unterliegt
keinem Änderungsdienst. Optische und
technische Änderungen, Irrtümer, Satz-
und Druckfehler bleiben vorbehalten.
3
Anschluss Netzteil
Input: 230VAC/50Hz
Output: 12-24VDC
2
Anschluss Controller
Power +/Weiß: 12-24VDC
Power -/Braun: GND
RS-485 A/Gelb: Fingerprint A
RS-485 B/Grün: Fingerprint B
Relay 1: potentialfrei
Relay 2: potentialfrei
Input 1: potentialfrei
Input 2: potentialfrei
IC: GND
LAN: Router
WLAN: integriert
1
Anschluss Fingerprint
Weiß +: 12-24VDC
Braun -: GND
Gelb A: Controller A
Grün B: Controller B
ID385/775: Version 1, 2022-05-25
