Elation DESIGN LED 108IP Bedienungsanleitung
Elation
Beleuchtung
DESIGN LED 108IP
Lies die bedienungsanleitung für Elation DESIGN LED 108IP (36 Seiten) kostenlos online; sie gehört zur Kategorie Beleuchtung. Dieses Handbuch wurde von 2 Personen als hilfreich bewertet und erhielt im Schnitt 4.5 Sterne aus 1.5 Bewertungen. Hast du eine Frage zu Elation DESIGN LED 108IP oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/36
Rev. 05/19/2008 - visage
Design LED 108IP
Elation Professional™
6122 S. Eastern Ave.
Los Angeles, Ca 90040
www.elationlighting.com

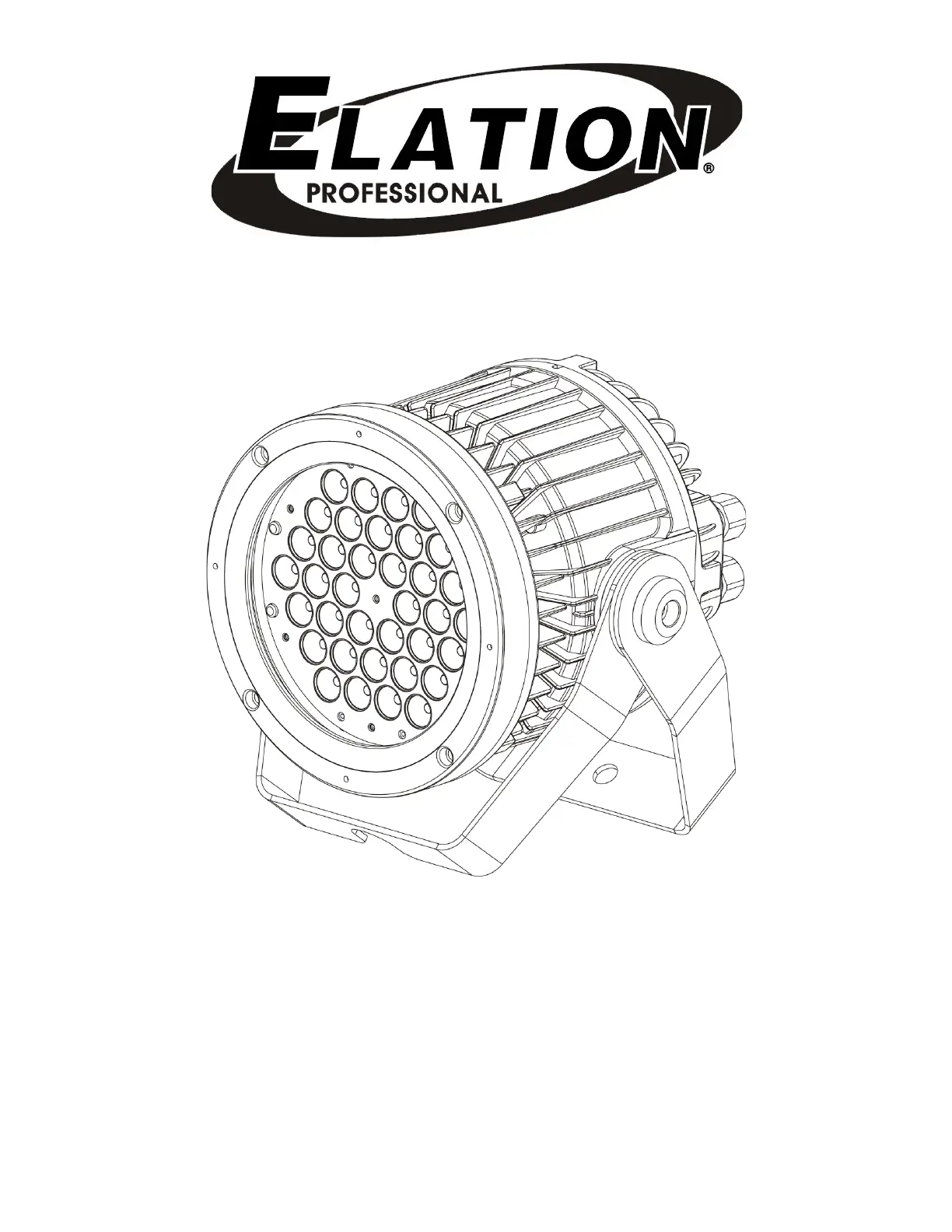

DESIGN LED 108IP™
©Elation Professional, Los Angeles Ca. 1 www.ElationLighting.com
TABLE OF CONTENS
1. General Information……………………………………………………………………… 2
a. Introduction………………………………………………………………………. 2
b. Unpacking………………………………………………………..…………..….. 2
c. Customer Support…………………………………………….………………… 2
d. Warranty Registration……………………………………………………..…… 3
2. Safety Instructions………………………………………………………........…………. 4
3. Features…………………………………………………………………………………… 6
4. General Guidelines………………………………………………………………………. 7
5. Fixture Overview…………………………………………………………………………. 8
6. Mounting and Installation………………………………………………………….……. 11
a. Yoke Assembly………………………………………………………………….. 11
b. Mounting Positions……………………………………………………………… 12
c. Mounting Points…………………………………………………………………. 12
d. Clamp Mounting…………………………………………………………………. 12
e. Securing………………………………………………………………………….. 13
7. Understanding DMX……………………………………………………………………... 14
a. DMX Connections………………………………………………………………. 15
b. DMX Terminator…………………………………………………………………. 15
c. 3-Pin to 5-Pin Conversion………………………………………………………. 16
d. Fixture DMX Addressing.……………………………..………………………… 16
8. Display LED Indicators..…………………………………………………………………. 18
9. Display Menu..………………………………………………………………………….… 19
10. DMX Traits………………………………………………………………………………… 21
a. 3-Channel Mode………………………………………………………………… 21
b. 4-Channel Mode…..…………………………………………………………..… 22
c. 6-Channel Mode…..……………………………………………..……………… 23
11. Lens Replacement……… ……………………………………………………………… 25
12. Cleaning and Maintenance……………………………………………………………… 26
13. Warranty…………………………………………………………………………………... 27
14. Photometric Data………………………………………………………………………… 29
15. Dimensional Drawings………………………………………………….……………….. 32
16. Circuit Schematic………...………………………………………………………………. 33
17. Technical Specifications…………………………………………...………….………… 34
