Bevor Sie das Produkt in Betrieb

nehmen, lesen Sie bitte diese

Anleitung sorgfältig durch!

Beachten Sie auch die Bedienungsanlei-

tungen der Funkempfänger.

Nehmen Sie keine eigenmächtigen Verän-

derungen am Sensorwandtaster vor!

Lassen Sie nicht funktionierende Sensor-

wandtaster vom Hersteller überprüfen!

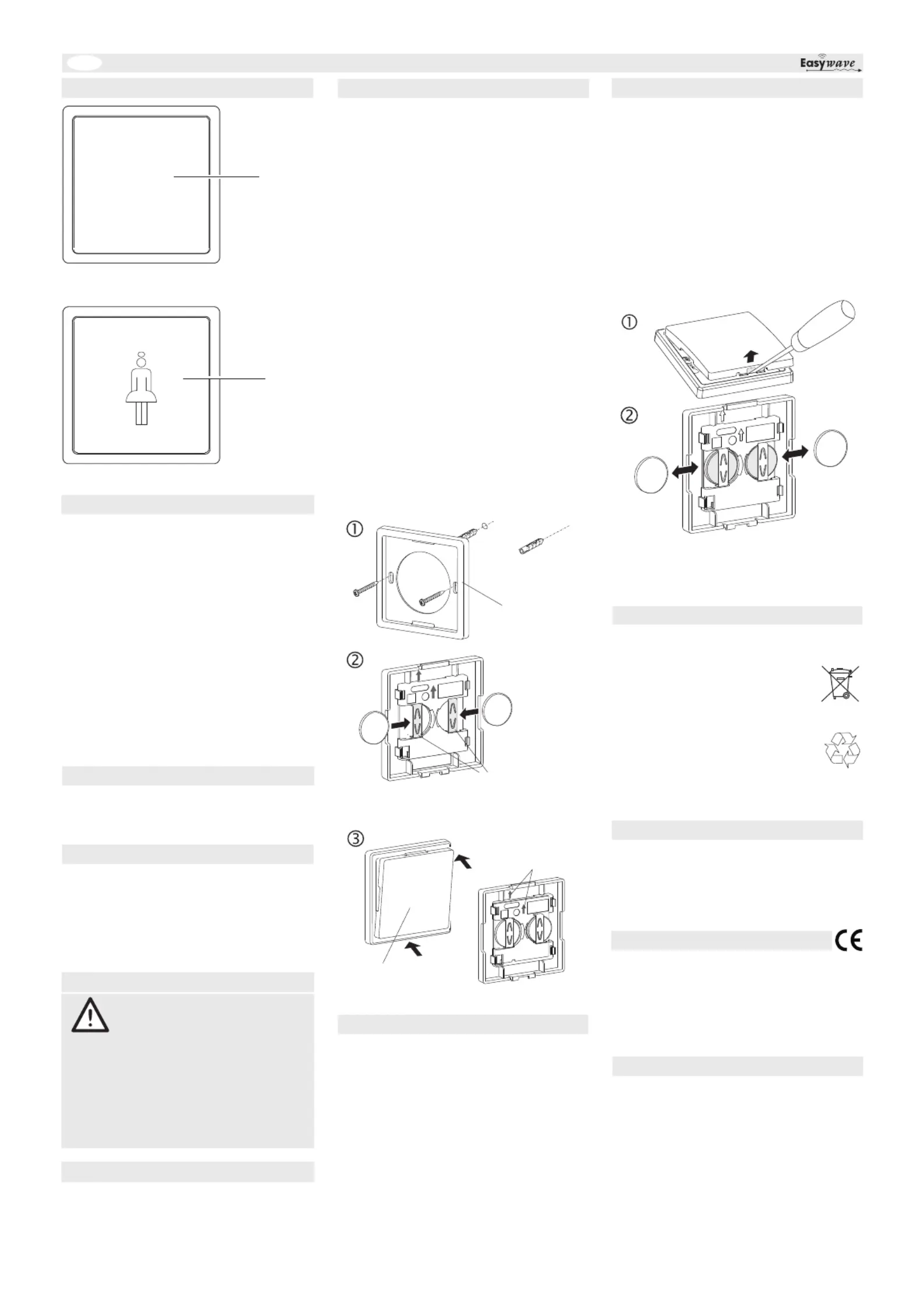

Inbetriebnahme

Funktion

1.Schrauben oder kleben Sie den Befesti-

gungsrahmen mit Hilfe der beiliegenden

Schrauben und Dübel oder Klebepads an

den Montageort.

Achtung:Achten Sie auf eine ungehin-

derte Funkverbindung. Vermeiden Sie die

Montage in einem Verteilerkasten, Ge-

häusen aus Metall, in unmittelbarer Nähe

von großen Metallobjekten, auf dem Boden

oder in dessen Nähe.

2.Schieben Sie die beiliegenden Batterien

unter die Batteriefedern. Achten Sie auf

die richtige Polung, der Pluspol muss

sichtbar sein!

3.Rasten Sie den Sensorwandtaster erst

unten, dann oben in den Rahmen ein. Der

Pfeil auf der Rückseite des Senders

muss nach oben zeigen.

4.Lernen Sie den Sendecode in den

Empfänger ein. Lesen Sie hierzu bitte die

Bedienungsanleitung des Empfängers.

Zur Übertragung des Codes auf den

Empfänger, streichen Sie in geringer

Entfernung über die Tasterfläche bzw.

berühren Sie diese kurz mittig.

Ausführung

Technische Daten

Verwenden Sie den Funk-Sensorwandtaster

RTS05 ausschließlich zum Schalten von

Easywave-Funkempfängern.

Der Hersteller haftet nicht für Schäden, die

durch unsachgemäßen oder bestimmungs-

fremden Gebrauch entstehen.

Bestimmungsgemäßer Gebrauch

Sicherheitshinweise

Lieferumfang

Funk-Sensorwandtaster, Befestigungs-

rahmen, 2 Batterien CR2032, Befestigungs-

set, Bedienungsanleitung

RTS05E5001-01 EIN/AUS (Impuls)

1-Tast-Bedienung

Frequenz:868,3 MHz

Sendeleistung:0,14 mW

Modulation:FSK

Codierung:Easywave (A)

Sendedauer:max. 1 Sekunde

Spannungs-

versorgung:2x 3-V-Batterien, CR2032

Stromaufnahme:Ruhestrom:ca. 16 µA

Sendestrom:ca. 12 mA

Betriebs-

temperatur:-20°C bis +50°C

Reichweite:im Freien:ca. 150 m

im Gebäude:ca. 30 m

Abmessungen:80 x 80 x 10 mm

Gewicht:40,7 g inkl. Batterien

Entsorgungshinweise

Konformität

Sollten trotz sachgerechter Handhabung

Störungen auftreten oder wurde das Gerät

beschädigt, wenden Sie sich bitte an Ihren

Händler oder an folgende Adresse:

ELDAT EaS GmbH

Schmiedestraße 2

15745 Wildau

Deutschland

Telefon:+ 49 (0) 33 75 / 90 37-310

Telefax:+ 49 (0) 33 75 / 90 37-90

Internet:www.eldat.de

E-Mail:[email protected]

Altgeräte und Batterien dürfen nicht mit

dem Hausmüll entsorgt werden!

Entsorgen Sie Altgeräte über eine

Sammelstelle für Elektronikschrott

oder über Ihren Fachhändler.

Entsorgen Sie die Altbatterien in

einen Wertstoffbehälter für Altbat-

terien oder über den Fachhandel.

Entsorgen Sie das Verpackungs-

material in die Sammelbehälter für

Pappe, Papier und Kunststoffe.

Hiermit erklärt ELDAT EaS GmbH, dass der

Funkanlagentyp RTS05 der Richtlinie

2014/53/EU entspricht. Der vollständige Text

der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar:

www.eldat.de

Gewährleistung

Fehlerbehebung

Innerhalb der gesetzlichen Garantiezeit be-

seitigen wir unentgeltlich Mängel des Gerä-

tes, die auf Material- oder Herstellungsfehler

beruhen, durch Reparatur oder Umtausch.

Die Garantie erlischt bei Fremdeingriff.

Reagiert die Steuerung nicht auf den Funk-

Sensorwandtaster:

-Wechseln Sie ggf. die Batterien.

-Überprüfen Sie den Montageort auf eine

ungehinderte Funkverbindung zwischen

Sensorwandtaster und Empfänger

-Lernen Sie ggf. den Sendecode erneut in

den Empfänger ein.

-Unter Umständen kann es zu Störungen

durch weitere Funkprodukte kommen, die

die gleiche Frequenz benutzen und in

unmittelbarer Nähe arbeiten.

Kundendienst

Der RTS05 ist ein kapazitiver Näherungs-

schalter für die Auf-Putz-Montage in trockenen

Räumen. Durch die Annährung oder kurzes

Berühren der Tasterfläche, wird der Easy-

wavecode ausgesendet und der Empfänger

ein- oder ausgeschaltet.

Batterien wechseln

1.Hebeln Sie den Sensortaster an der unte-

ren Aussparung vorsichtig aus dem

Befestigungsrahmen.

2.Wechseln Sie die Batterien. Verwenden

Sie ausschließlich Batterien des Typs

CR2032. Achten Sie auf die richtige

Polung, der Pluspol muss sichtbar

sein! Bewahren Sie Batterien außer-

halb der Reichweite von Kindern auf!

3.Setzen Sie den Sensortaster wieder in den

Befestigungsrahmen ein.

Sensortaster

Pfeilrichtung aufwärts!

Batteriefeder

Achten Sie auf die

richtige Polung!

Pluspol sichtbar!

Befestigungs-

rahmen

CR2032

+

CR2032

+

CR2032

+

CR2032

+

UM77967D_0622 DE/EN

1.

2.

A

CR32

CR2

+

DE

RTS05 Sensorwandtaster

RTS05E5001A03RUF1-Tast-Bedienung

A
