Seite 1/2
Schutz
Der Sicherheitsfaktor ist das Verhältnis der ultimativen
Bruchfestigkeit Nenntragfähigkeit geteilt durch die . Die
ultimative Bruchfestigkeit ist die Kraft, bei deren Über-
lastung ein Teil der Struktur versagen wird. Die Nenn-
tragfähigkeit ist die maximale Last, die der Benutzer auf-
bringen darf. Der Sicherheitsfaktor gewährleistet einen
Sicherheitsspielraum oberhalb der Nenntragfähigkeit,
um eine normale dynamische Belastung und normale
Abnutzung zu berücksichtigen.
Die Verwendung anderer als der in diesem Handbuch
empfohlenen Electro-Voice Montagekonfigurationen er-
folgt auf Risiko des Benutzers.
!
Warnung!
Das Aufhängen von Gegenständen birgt poten-
zielle Gefahren und darf daher nur von Perso-
nen durchgeführt werden, die über gründliche
Kenntnisse der entsprechenden Techniken und
Vorschriften verfügen. Es wird von Electro-Voi-
ce dringend empfohlen, beim Aufhängen der
Lautsprecher alle geltenden nationalen, bun-
desstaatlichen, staatlichen und örtlichen Vor-
schriften zu berücksichtigen. Es liegt in der
Verantwortung des Technikers, zu gewährleis-
ten, dass die Lautsprecher sicher und unter
Beachtung all dieser Vorschriften installiert
werden. Werden Lautsprecher aufgehängt,
empfiehlt Electro-Voice dringend, dass das
System mindestens einmal jährlich oder ge-
mäß gesetzlicher Vorschriften inspiziert wird.
Falls dabei Schwachstellen oder Schäden fest-
gestellt werden, müssen sofort Abhilfemaß-
nahmen ergriffen werden. Der Benutzer ist da-
für verantwortlich sicherzustellen, dass alle
aufgehängten Objekte von der Wand, Decke
oder Struktur getragen werden. Jegliche Hard-
ware, die zum Aufhängen von Lautsprecherbo-
xen verwendet wird und nicht von Electro-Voi-
ce gestellt wird, obliegt der Verantwortung an-
derer.
Überprüfen Sie vor Verwendung der Aufhängepunkte
und des zugehörigen Befestigungsmaterials, ob diese
Risse, Verformungen, beschädigte Schweißnähte, fehlen-
de oder beschädigte Komponenten aufweisen, die die
Stabilität der Aufhängepunkte beeinträchtigen. Ersetzen
Sie beschädigte Hardware. Halten Sie sich stets an die
Beschränkungen, und überschreiten Sie niemals die für
Flugpunkte empfohlene Last. Als zusätzliche Sicher-
heitsmaßnahme wird empfohlen, dass der Benutzer
einen weiteren Aufhängepunkt an der Gebäudestruktur
befestigt. Dieser redundante Aufhängepunkt sollte mög-
lichst weniger Spiel haben (am besten weniger als 2,5
cm). Überprüfen Sie vor der Verwendung, ob das Laut-
sprechergehäuse Risse, Verformungen, beschädigte
Schweißnähte, fehlende oder beschädigte Komponenten
aufweist, die die Gehäusestabilität beeinträchtigen. Er-
setzen Sie Lautsprechersysteme, wenn diese beschädigt
sind oder Hardware fehlt.
Garantieinformationen
Informationen über Garantiezeiten und Kundendienst
finden Sie unter: www.electrovoice.com/warranty

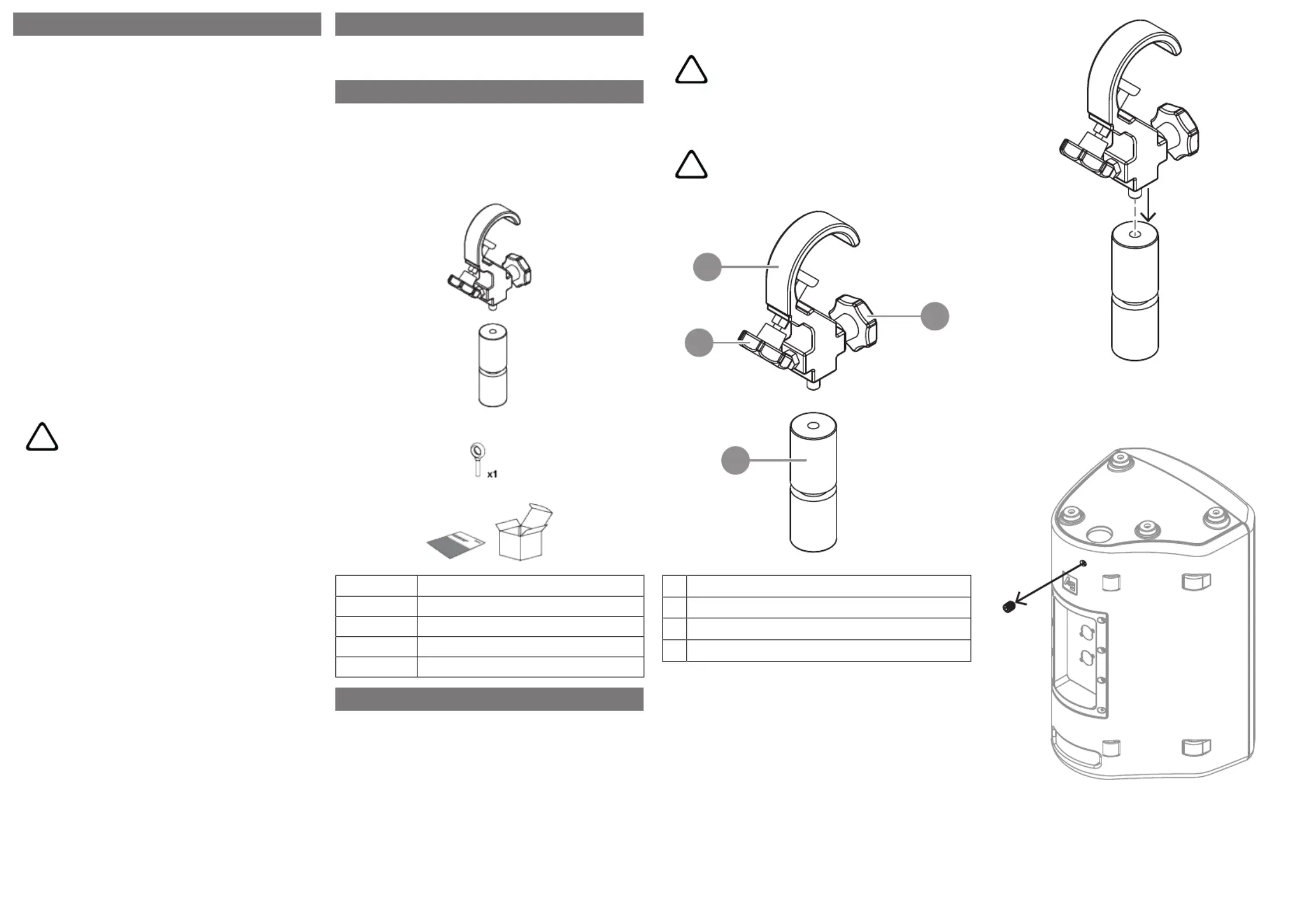

Im Lieferumfang enthaltene Teile
Stellen Sie sicher, dass alle erforderlichen Teile enthal-
ten und nicht beschädigt sind. Falls die Verpackung
oder Teile beim Versand beschädigt wurden, wenden
Sie sich an den Spediteur. Sollten Teile offensichtlich
fehlen, benachrichtigen Sie bitte die zuständige Vertre-
tung oder den Kundendienst.
Anzahl Komponente
1 Traversenklammer
1 Masthalterungsadapter
1 M6-Ösenschraube
1 Installationskurzanleitung
Einrichtung
Vielen Dank, dass Sie sich für das Zubehör TCA-ZX1-LB
entschieden haben. In diesem Handbuch wird beschrie-
ben, wie der Traversenklammer-Adapter mit ZX1- und 8"-
ZLX-G2Mittel-/Hochtonlautsprechersystemen installiert
wird.
Der TCA-ZX1-LB wird verwendet, um einen ZX1- oder 8"-
ZLX-G2-Mittel-/Hochtonlautsprecher an einem Mast oder
einer Traverse zu befestigen. Er ermöglicht eine Drehung
(oder ein Schwenken) und eine Verriegelung der Positi-
on.
!
Warnung!
Montieren Sie den Traversenklammer-Adapter
immer vertikal an horizontalen Traversen. Mon-
tieren Sie den Traversenklammer-Adapter
nicht geneigt oder kopfüber. Montieren Sie
den Traversenklammer-Adapter nicht an verti-
kalen Traversen.
!
Warnung!
Die empfohlene maximale Belastung beträgt
26,5 lb (12kg).
A
B
C
D
A
Traversenklammer
B
Masthalterungsadapter
C
Klammerknopf
D
Schwenksperrknopf

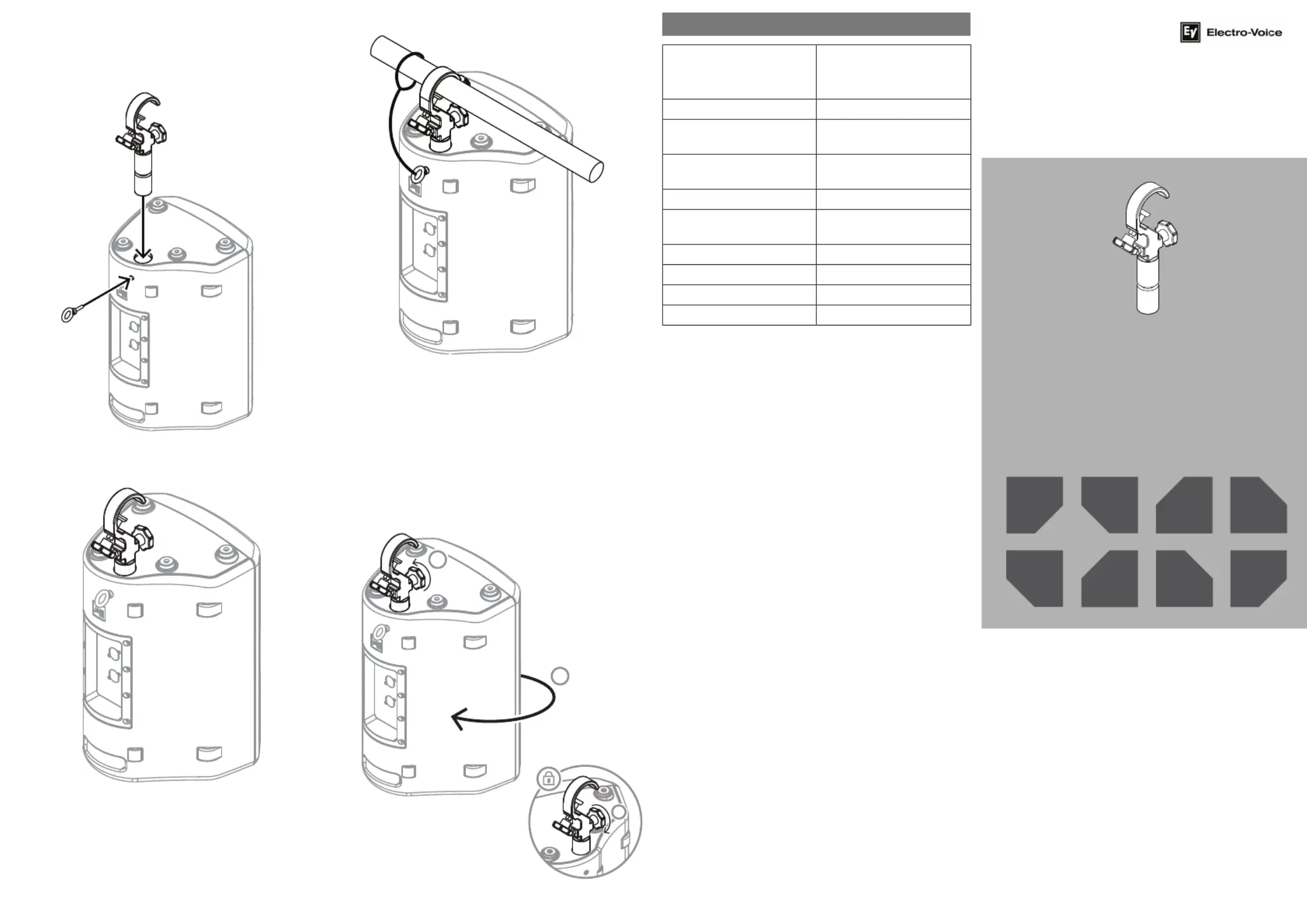

Zum installieren des TCA-ZX1-LB:
1. Lösen Sie den Schwenkverriegelungsknopf.
2. Ziehen Sie den Bolzen an der gegenüberliegenden
Seite des Schwenkverriegelungsknopfs fest.
3. Ziehen Sie den Schwenkverriegelungsknopf fest.
4. Entfernen Sie die Mutter von der Traversenklammer
und bewahren Sie die Unterlegscheibe auf.
5. Schrauben Sie den Masthalterungsadapter auf die
Traversenklammer und ziehen Sie ihn fest.
6. Drehen Sie das Lautsprechergehäuse auf den Kopf
und entfernen Sie die Schrauben von der Rückseite
der Stativhülse.
7. Setzen Sie Traversenklammer und Masthalterungsa-
dapter in die Stativhülse am Lautsprecher ein.
8. Schrauben Sie die M6-Ösenschraube in die Rücksei-
te der Stativhülse.
Stellen Sie sicher, dass sich die M6-Ösenschraube
Bosch Security Systems, LLC
130 Perinton Parkway
Fairport, NY 14450
USA
www.electrovoice.com
© Bosch Security Systems, LLC, 2024
EU importer:
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Platz 1
70839 Gerlingen
Germany
© Bosch Sicherheitssysteme GmbH,
2024
2024-08 | 01 | F.01U.430.880 | 202410021216
ordnungsgemäß in der Nut des Masthalterungsadap-
ters befindet, indem Sie die Traversenklammer an-
ziehen.
9. Ziehen Sie die M6-Ösenschraube fest.
10. Befestigen Sie vorsorglich ein Sicherheitskabel
(nicht im Lieferumfang enthalten) an M6-Ösen-
schraube und Traversenklammer.
11. Befestigen Sie die Traversenklammer an der Traver-
se und ziehen Sie die Klammer mit dem Klammer-
knopf fest an.
Drehen (Schwenken) des Lautsprechers:
1. Lösen Sie den Schwenkverriegelungsknopf.
2. Drehen (Schwenken) Sie den Lautsprecher in den
gewünschten Winkel.
3. Ziehen Sie den Schwenkverriegelungsknopf fest, um
den Lautsprecher in der gedrehten Position zu ver-
riegeln.
1
3
2
Technische Daten
TCA-ZX1-LB Traversen-
klammer-Adapter für ZX1,
ZLX 8"
Farbe Schwarz
Abmessungen (H x B x T)
(in)
5.90 in x 5.70 in x 3.30 in
Abmessungen (H x B x T)
(mm)
151 mm x 144 mm x 85 mm
Rohraußendurchmesser (") 1,5" - 2"
Rohraußendurchmesser
(mm)
38 – 51 mm
Gewicht (lb) 1.40 lb
Gewicht (kg) 0.64 kg
Bruttogewicht (lb) 1.60 lb
Versandgewicht (kg) 0.72 kg
Traversenklammer-Adapter für ZX1,
ZLX 8"
TCA-ZX1-LB
de Schnellstartanleitung
