1
ELECTRIC WALL OVEN INSTALLATION INSTRUCTIONS
(with cooktop combination installations)

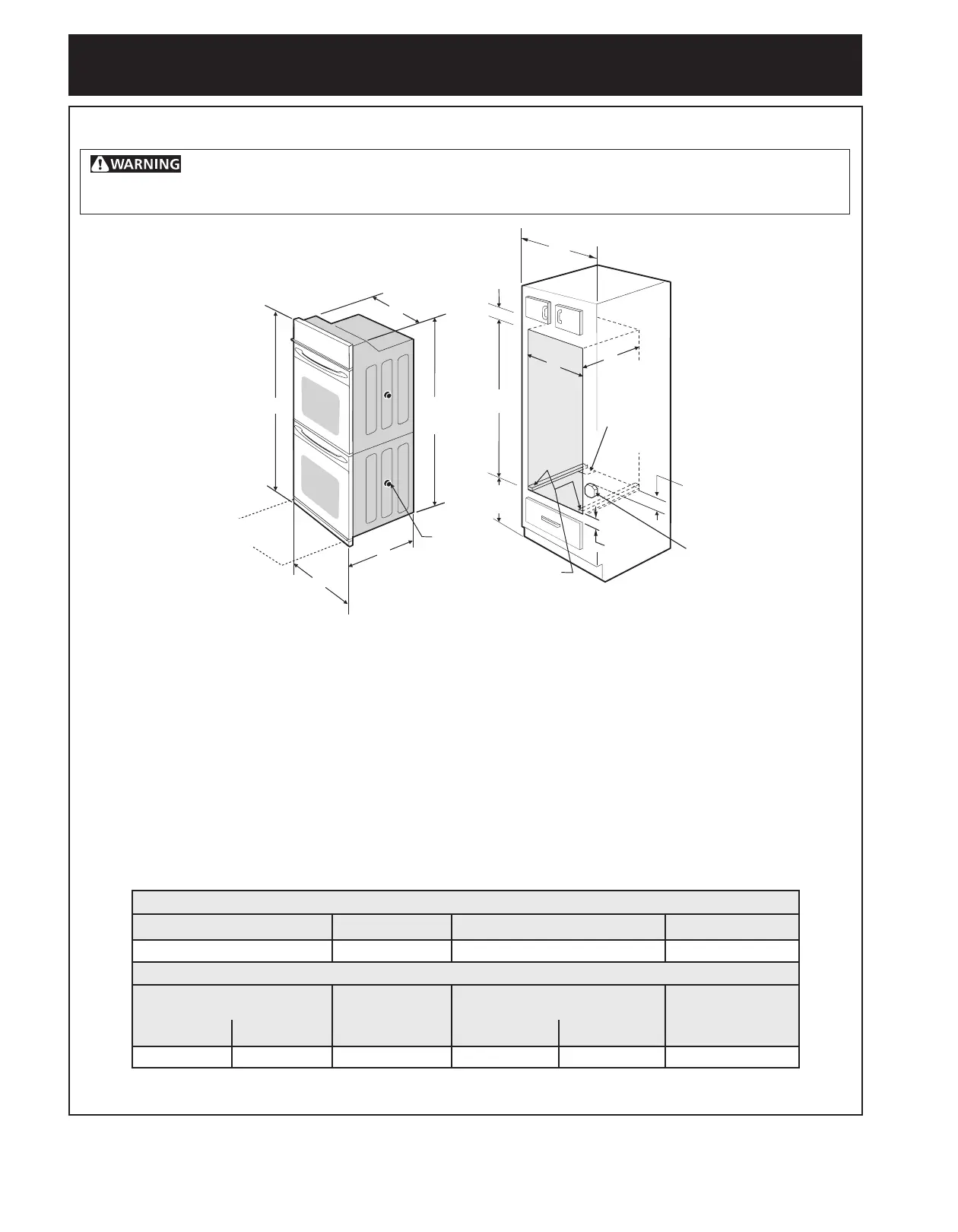

Figure 1
30" Single Wall Ovens
PN 807153707 Rev. A (2020/10)
English – pages 1-10
Español – páginas 11-20
Français – pages 21-30
All dimensions are in inches (cm).
Do not remove spacers (if equipped) on the side walls of the built-in oven. These spacers
center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may
result in heat damage or re.
NOTES:
1. Allow at least 21"
(53.3 cm) clearance in
front of oven for door
depth when it is open.
2. Dimension G (cutout depth)
is critical to the proper
installation of the built-in
oven. If the oven trim does
not butt against the cabinet,
or if noise is heard on
convection models, verify
dimension G to assure it is
the required depth.
3. For a cutout height
greater than the maximum
(H), add one 2"(5 cm)
wide wood shim of
appropriate height to each
side of the opening under
the appliance side rails
(not included).
Printed in U.S.A.
INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.
IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.
READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.
FOR YOUR SAFETY: Do not store or use gasoline or other
ammable vapors and liquids in the vicinity of this or any other appliance.
Your new wall oven has been designed to t a variety of cutout sizes to make the job of installing easier. The rst
step of your installation should be to measure your current cutout dimensions and compare them to the cutout
dimensions chart below for your model. You may nd little or no cabinet work being necessary.
PRODUCT DIMENSIONS
ABCD
30 (76.2 cm)29
1
/
8
(73.9 cm)28
1
/
4
(71.8 cm)25
3
/
16
(63.9 cm)
CUTOUT DIMENSIONS AND CABINET WIDTH
FG
H. Standard Height
(**Others, see note 3)
I
Min.Max.Min.Min.Max.
28
1
/
2
(72.4 cm)29 (73.7 cm)24 (61.0 cm)27¼ (68.8 cm)28
1
/
8
(71.4 cm)30
1
/
8
(76.5 cm) Min
United States
and Canada
Hole for
Cord
Electrical
Junction Box
2" (5 cm) Wide Wood
Spacer if Needed
B
B
A
A
D
D
C
C
H
H
F
F
I
I
G
G
27 1/4”
(68.8 cm)
2”
(5.1 cm)
Min.
31”*
(78.7 cm)
)
3”
(7.6 cm)
1½” (3.8 cm)
Min.
Door Open
(see note 2)
Spacer

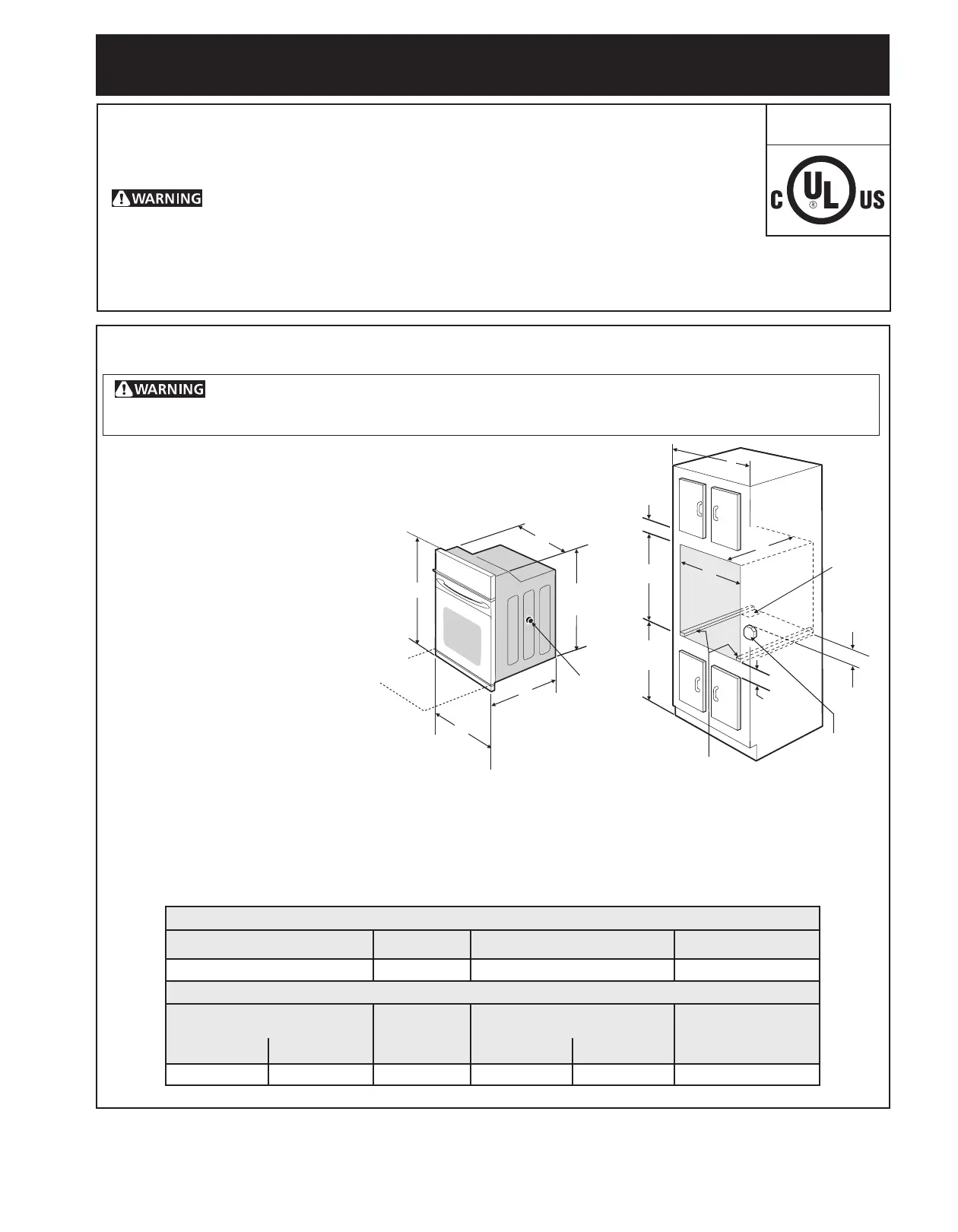

SINGLE WALL OVEN - SINGLE INSTALLATION
* Suggested distance from oor is 31" (78.7cm).
Minimum required distance is 4 ½" (11.4cm).
