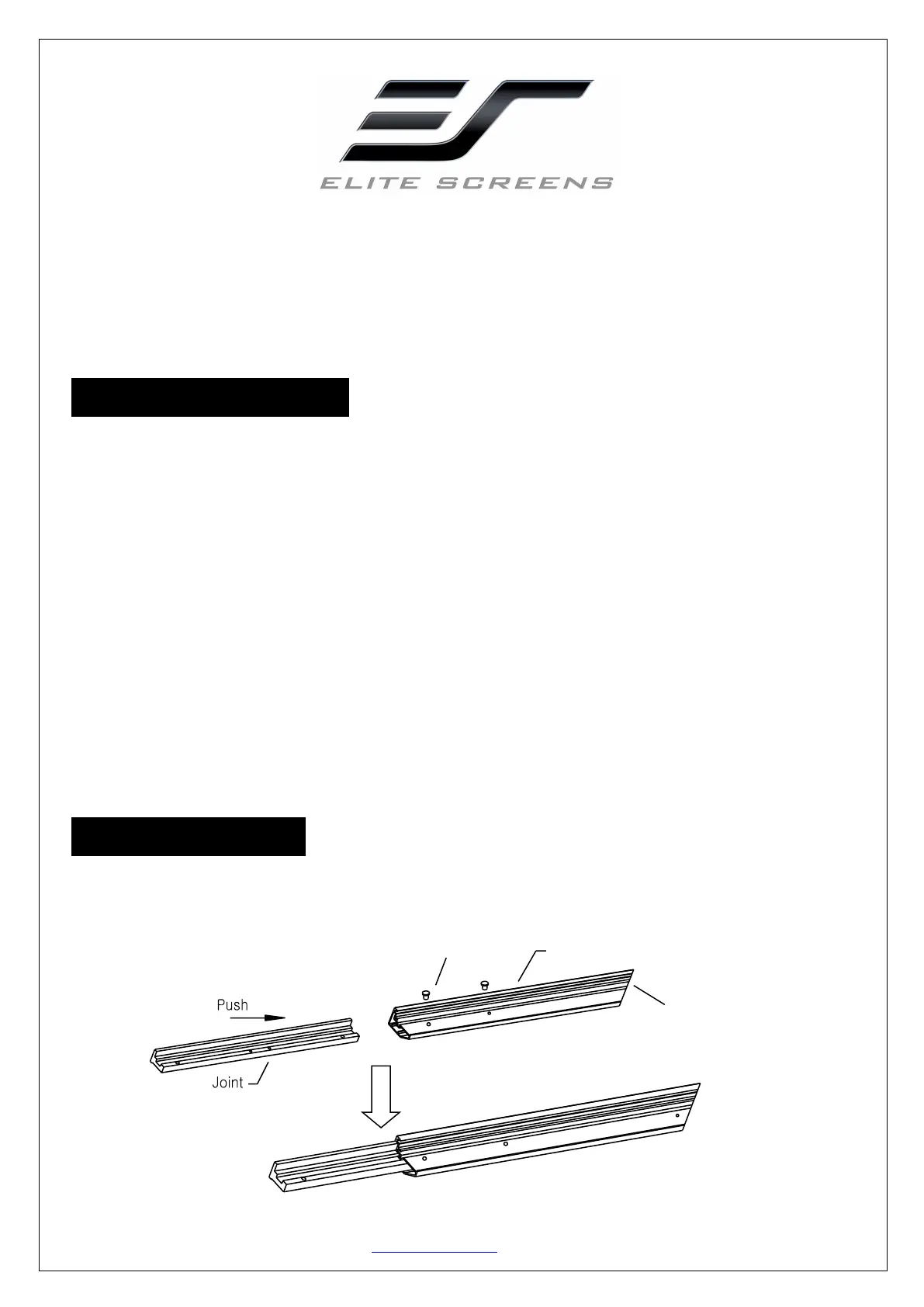

Rev.041014-JA www.elitescreens.com 1
ezFrame&
Sable FrameSeries
Fixed&Frame&Projection&Screen&
User’s&Guide&
Hardware and Parts List
1. Frame Partsx 6 pcs (4 top/bottomhorizontal frame pcs+ 2 side verticalframe pcs)
2.Tension Rodsx 6 pcs (4 top/bottom rods + 2 side rods)
3. Screen Materialx 1 pc
4. Center joints x 2 pcs
5. Elbow Jointsx 4 pcs
6. Wall bracketsx 2 – 3 pcs (depending on model/size)
7. M5x50 wood screws x 6 pcs
8. Hollow wall anchor x 6 pcs
9. M5x15 screws x 16 pcs
10. Center Support Bar x 1 – 2 pcs (depending on model/size)
11. Support joiner x 2 – 4 pcs (depending on model/size)
12. Fix Plates x 60 – 180 pcs (depending on model/size)
Note: Please make sure all parts are included in your package before proceeding to assemble your Elite
Screens fixed frame projection screen.
FRAMEASSEMBLY
1. Insert the center jointconnector into to one of the 1/2 horizontal frames and fasten it with two M5x15 screws.
bevel connection
½ Horizontal Frame
M5×15 screws
Produktspezifikationen
| Marke: | Elite Screens |
| Kategorie: | Projektionsfläche |
| Modell: | R135WV1 |
| Gewicht: | 31900 g |
| Produktfarbe: | Schwarz |
| Natives Seitenverhältnis: | 4:3 |
| Einsehbare Bildschirmhöhe (H): | 2057.4 mm |
| Einsehbare Bildschirmbreite (B): | 2743.2 mm |
| Diagonal: | 135 " |
| Leuchtdichtefaktor: | 1.1 |
