D

Geräuschloses Solid-State-Relais

ER12SSR-UC

22100 001-1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

Geräuschloses Solid-State-Relais poten-

zialfrei, 400 Watt. Kein Stand-by-Verlust.

Reiheneinbaugerät für Montage auf Trag-

schiene DIN-EN 60715 TH35.1Teilungs-

einheit =18mm breit, 58mm tief.

Universal-Steuerspannung: 8..230V UC.

Ansteuerungsanzeige mit Leuchtdiode.

Schaltspannung 230V AC.

Kontaktschaltung im Nulldurchgang.

Mit automatischer elektronischer Über-

temperatur-Abschaltung.

Bei einer Last <1W muss ein GLE parallel

zur Last geschaltet werden.

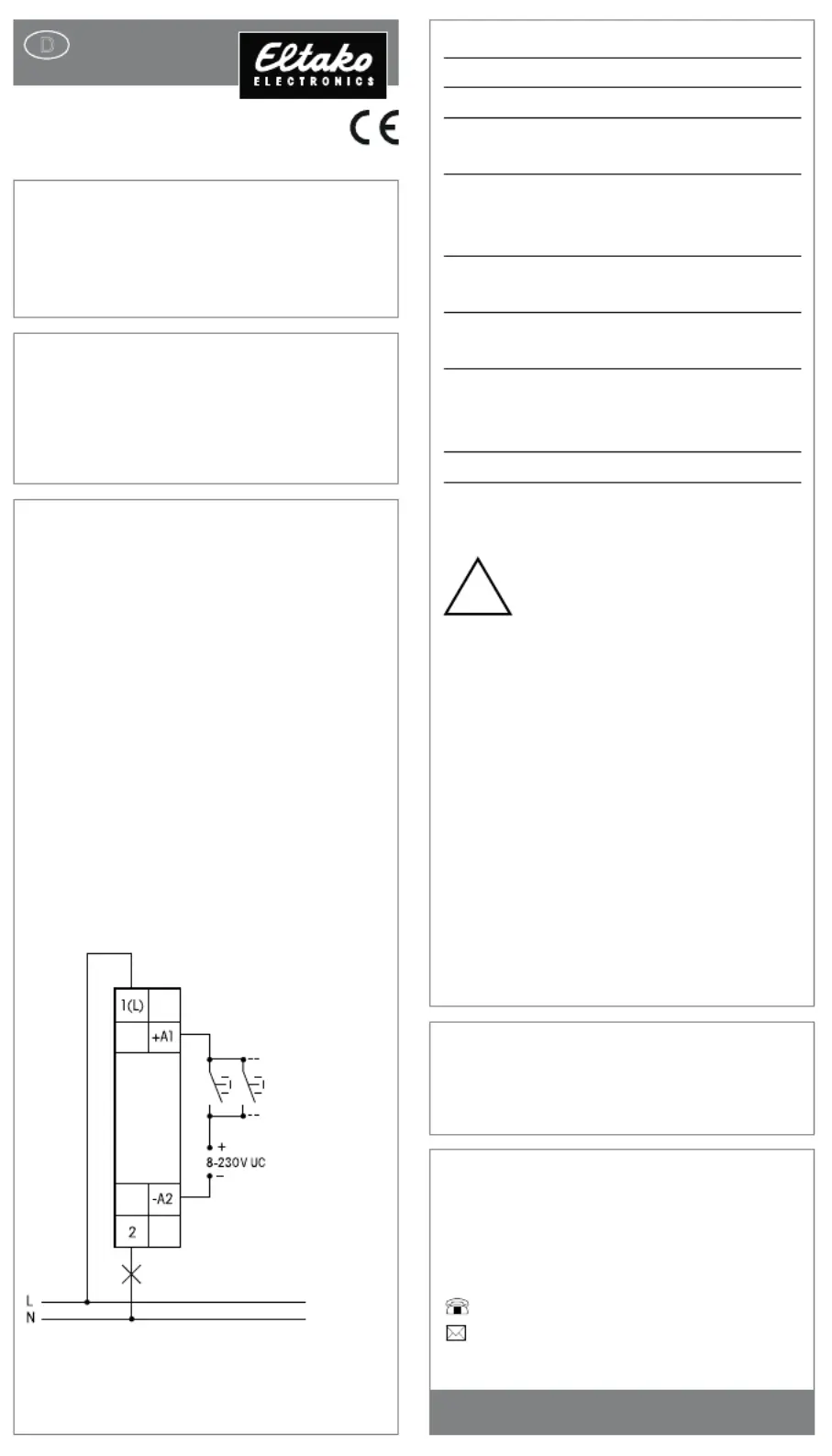

Anschlussbeispiel

Zum späteren Gebrauch aufbewahren!

Wir empfehlen hierzu das Gehäuse für

Bedienungsanleitungen GBA12.

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711943500-02

T[email protected]

eltako.com

51/2019 Änderungen vorbehalten.

Technische Daten

Steuerspannung AC8..253V

Steuerspannung DC10..230V

Glühlampenlast und 230V400W

Halogenlampenlast

Leuchtstofflampenlast 400VA

mit KVG in DUO-Schaltung

oder unkompensiert

Leuchtstofflampenlast mit KVG 400VA

parallel kompensiert oder mit EVG

230V LED 400W I ein gesamt

Lampen<120A/20ms

Max. Parallelkapazität 30nF (100m)

(ca. Länge) der Steuer-

leitung bei 230V AC

Stand-by-Verlustkein

Die Zugbügelklemmen der An-

schlüsse müssen geschlossen

sein, also die Schrauben einge-

dreht,um die Gerätefunktion

prüfen zu können. Ab Werk sind

die Klemmengeöffnet.

!
