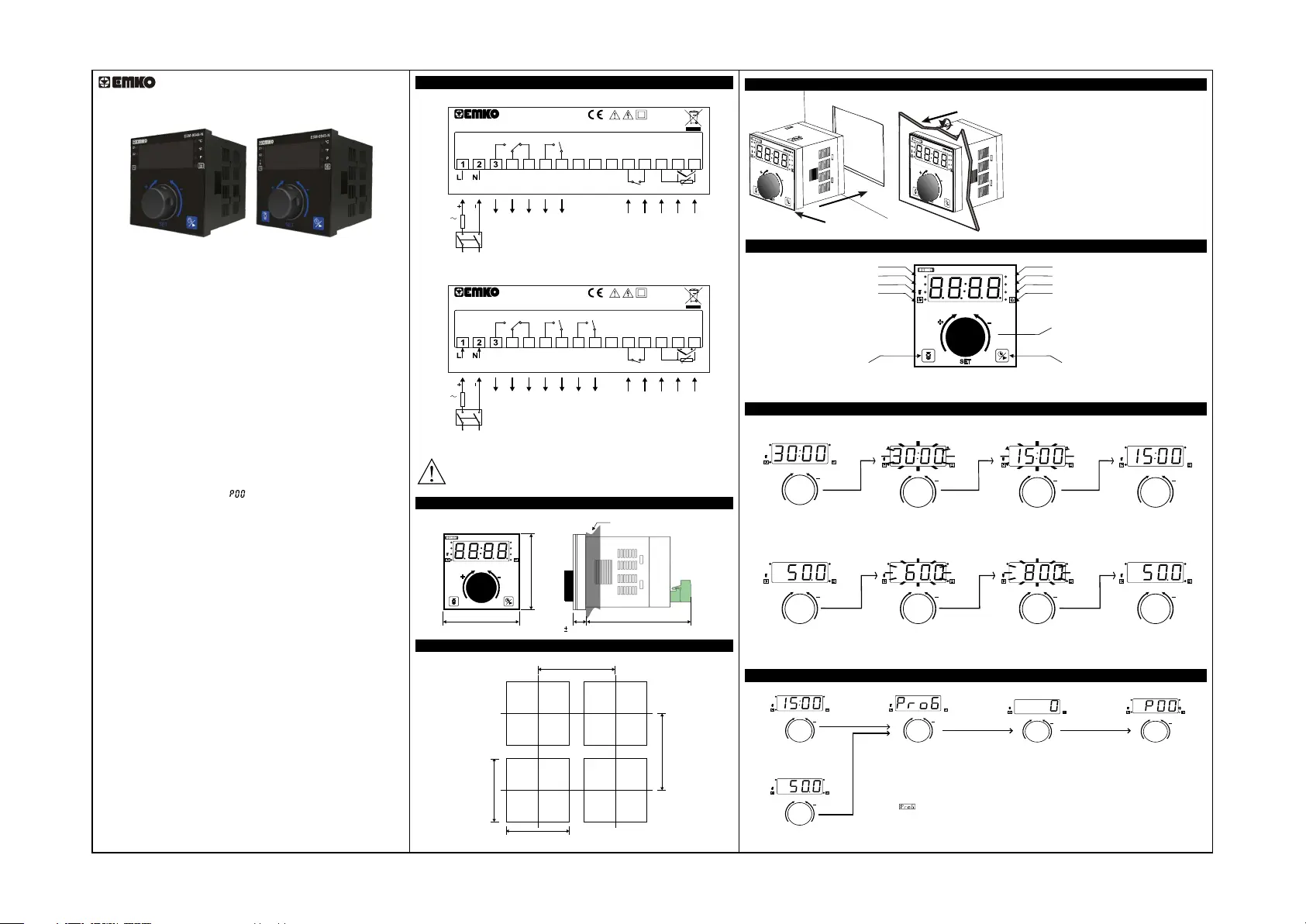

ESM-9944-N / ESM-9945-N

Backofensteuerung

Elektrische Anschlüsse

Abmessungen

ESM-9945-N

SET

°C

°F

P

O1

O2

+-

Anzeige der Temperatureinheit

Programmiermodusanzeige

Temperaturregelausgang-Status

Timer-Ausgang Status

Geberknopf

Temperaturanzeige

Verdampfersstatus (ESM9945N)

Zeitanzeige

Dampf Start/Stopp Taster

(ESM9945N)

Dampf Start/Stopp Taster

Wenn die Garzeit nicht aktiv ist, startet die Garzeit.

Wenn Garzeit gestartet ist, wird die Garzeit

abgebrochen und der Summer verstummt

Anzeige der Temperatureinheit

Bedienfelddefinition

ESM-9945-N

SET

°C

°F

P

O1

O2

+-

96 mm / 3,78 Zoll

96mm/3,78Zoll

84 mm / 3,31 Zoll

11,5 1mm / 0,45 Zoll

Maximum 15 mm / 0,59 Zoll

Tafelausschnitt

92 mm / 3,62 Zoll(min)

92 mm / 3,62 Zoll(min)

129 mm / 5,08 Zoll(min)

129 mm / 5,08 Zoll(min)

Sollwert Aufrufen und Ändern

Temperatursollwert

Zeit-Sollwert

Note : If no operation for 10 seconds, device automatically exits from Set Value Screen without saving the value.

Drücken Sie den Geberknopf,

um den eingestellten Wert

zu kontrollieren.

Drehen Sie den Geberknopf nach links,

um den eingestellten Wert zu

verringern oder nach rechts, um ihn zu

erhöhen.

Drücken Sie den Geberknopf, um den neuen

Sollwert zu speichern und zum

Hauptbildschirm zurückzukehren

+

°C

°F

P

O1

O2

++

Set Value Screen

SET

ESD-9950-N

+

°C

°F

P

O1

O2

++

HauptbildschirmHauptbildschirm

+

°C

°F

P

O1

O2

++

Sollwert-Bildschirm

+

°C

°F

P

O1

O2

++

Drücken Sie den Geberknopf,

um den eingestellten Wert zu

kontrollieren.

SET

+

°C

°F

P

O1

O2

++

Sollwert-Bildschirm

Drücken Sie den Geberknopf, um

den neuen Sollwert zu speichern

und zum Hauptbildschirm

zurückzukehren

Drehen Sie den Geberknopf

nach links, um den eingestellten

Wert zu verringern oder nach

rechts, um ihn zu erhöhen.

SET

Main Screen

+

°C

°F

P

O1

O2

++

SET

Sollwert-Bildschirm

+

°C

°F

P

O1

O2

++

Hauptbildschirm

+

SET

°C

°F

P

O1

O2

++

Ausgang-1

TC

PT-100

4

5

10

1112

13

14

15

Ausgang-2

7A@250VV5A@250VV5A@250VV

6789

Digitaleingang

Ausgang-3

NOCNC

NOCNOC

ESM-9945-N

CAT II

O2

(Timer-Ausgang)

O1

(Temperaturregelausgang)

Versorgungsspannung

Schalter

N

Versorgungsspannung

L

1A T

Sicherrung

O3

(Verdampfer)

Türschalter

Temperatursensoreingang

Ausgang-1

TC

PT-100

4

5

10

1112

13

14

15

Ausgangt-2

6789

Digitaleingang

NOCNC

NOC

ESM-9944-N

CAT II

O2

(Timer-Ausgang)

O1

(Temperaturregelausgang)

Versorgungsspannung

Schalter

N

Versorgungsspannung

L

1A T

Sicherrung

Türschalter

Temperatursensoreingang

Bedienungsanleitung. DE ESM-994X-N 01 V02 02/18

1- Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie

sicher, dass die Ausschnitte die richtige Größe haben.

2- Dichtungsposition der Frontblende prüfen.

3- Setzen Sie das Gerät durch den Ausschnitt ein. Wenn

die Befestigungsklammern an der Einheit sind, ziehen

Sie sie heraus, bevor Sie die Einheit in die Tafel

einführen.

4-Setzen Sie die Befestigungsklammern in die beiden

dafür vorgesehenen Löcher an den vier Seiten des

Gerätes ein.

5-Ziehen Sie die Befestigungsklammern in Richtung 5,

bis das Gerät vollständig an der Tafel einrastet ist.

6-Zum Entfernen des Geräts drücken Sie die

Befestigungsklammer 3 wie mit Pfeil 6 gezeigt und

ziehen Sie sie zurckn.

3

2

1

4

5

Zugang zu den Parametern

SET

+

°C

°F

P

O1

O2

++

Geberknopf 10 Sekunden

lang drücken.

Hauptbildschirm

SET

+

°C

°F

P

O1

O2

++

Geberknopf 10 Sekunden

lang drücken.

Hauptbildschirm

SET

Wenn keine

Datenschutzsperre erkannt

wird, wird der

Parameterbildschirm

angezeigt. Wird eine

Datenschutzsperre erkannt,

erscheint .Drücken Sie

den Geberknopf, um den

Passwort-Bildschirm

aufzurufen.

+

°C

°F

P

O1

O2

++

Passwort mit Geberknopf

eingeben. Drehen Sie den

Geberknopf nach links, um

den Wert zu verringern oder

nach rechts, um ihn zu

erhöhen.Passwort mit

Geberknopf bestätigen.

+

°C

°F

P

O1

O2

++

Passwort-Bildschirm

Ist der Parameter-Bildschirm

aktiv, blinkt die LED "P". Um

den vorherigen Parameter zu

sehen, drehen Sie den

Geberknopf nach links. Um den

nächsten Parameter zu sehen,

drehen Sie den Geberknopf

nach rechts. Drücken Sie den

Geberknopf, um den

Parameterwert zu kontrollieren.

+

°C

°F

P

O1

O2

++

Parameterbildschirm

ESM-9944-N / ESM-9945-N Backofensteuerung

- 4-stellige Anzeige

- J-Typ Thermoelementeingang oder

K-Typ Thermoelementeingang oder

R-Typ Thermoelementeingang oder

S-Typ Thermoelementeingang oder

2- oder 3-Leiter PT100 Eingang

- Einstellbarer Prozess-Offsetwert

- Programmierbare EIN/AUS, P, PI, PD und PID Steuerungstypen

- Anpassung der PID-Koeffizienten an das System mit Self-Tune

und Auto-Tune

- Auswahl der Zeit in Minuten/Sekunden oder Stunden/Minuten

- akustische Warnung über internen Summer,

- Türschalter-Eingang,

- Verdampfer (ESM-9945-N)

ESM-9944-N / ESM-9945-N Backofensteuerung werden hauptsächlich für

Bäckereianwendungen, Fermantationsschränke, Keramik- und Glasöfen,

Getreidetrockenschränke, Industriefritteusen, Inkubatoren usw. verwendet. Die

präzise und fortgeschrittene Steuerung erfolgt mit wählbaren EIN-AUS-, P-, PI,

PD-, PID-, Self-Tune- und Auto-Tune-PID-Funktionen.

SPEZIFIKATIONEN

EINGANG

Prozesseingang: TC/RTD

Thermoelement (TC): J, K, R und S (IEC584.1)(ITS90)

Widerstandsthermometer (RTD): 2- oder 3-Leiter Pt100 ( IEC 751) (ITS90)

Messabereich: Siehe Parameter im Parameterbereich.

Genauigkeit: ± 0.25% der Skala für Thermoelement und

Widerstandsthermometer.

Kaltstellenkompensation:Automatisch ±0.1°C/1°C

Leitungskompensation: Maximum 10 Ohm

Sensorbruchschutz: Gehoben

Abfragezyklus: 0,1 Sekunden

STEUERUNG

Steuerungsformen: EIN/AUS, P, PI, PD und PID (Steuerungsform kann vom

Anwender programmiert werden.)

LEISTUNG

Temperaturregelausgan: Relais (7A@250VV bei ohmscher Last) oder

SSR-Treiberausgang (Maximum 10mA, Max.17VZ )

Timer-Ausgang: Relais (5A@250VV bei ohmscher Last) oder

SSR-Treiberausgang (Maximum 10mA, Max. 17VZ )

Verdampfer (ESM-9945): Relais (5A@250VV bei ohmscher Last) oder

SSR-Treiberausgang (Maximum 10mA, 17VZ )

Außerdem gibt es einen internen Summer für die akustische Warnung.

VERSORGUNGSSPANNUNG

230VV (±15%) 50/60Hz - 3VA

115VV (±15%) 50/60Hz - 3VA

24VV (±15%) 50/60Hz - 3VA

(Muss in der Bestellung angegeben werden.)

ANZEIGE

Temperaturanzeige: 16 mm Rote 4-stellige LED-Anzeige

LED-Anzeigen: O1 (Status-LED des Temperatursteuerungsausgangs), O2

(Status-LED des Zeitsteuerungsausgangs), Dampfausgangs-LED (ESM-9945-

N), Zeitanzeige, Temperaturanzeige, P (Programmiermodus-LED),ºC, ºF-LEDs

UMWELTBEWERTUNGEN und PHYSIKALISCHE SPEZIFIKATIONEN

Betriebstemperatur: 0...50ºC

Luftfeuchtigke: 0-90%RH (nicht-kondensierend)

Schutzklasse: vorne, IP20 hinten

Gewicht: 370 g

Abmessungen: 96 x 96 mm, Tiefe: 100 mm

Tafelausschnitt: 92 x 92 mm

7A@250VV5A@250VV

Tafelmontage

Um die Auswirkung von Elektrorauschen auf dem Gerät zu reduzieren, muss die

Verkabelung der Niederspannungsleitung (insbesondere Sensoreingangskabel)

getrennt von Hochstrom- und Spannungsleitung sein. Wenn möglich, geschirmte

Kabel verwenden, und der Schirm ist einseitig aufzulegen..
