Seite 1/16
Mit Sicherheit an erster Stelle - durch optische und
optional automatische Drehüberwachung
Anwendungsbereiche
Der ökonomische Drehflügel-Grenzschalter Soliswitch FTE20 eignet sich bestens für
den Einsatz in Schüttgütern. Dank des Polymer-Gehäuses und des kompakten
Designs ist er der ideale Sensor für Voll-, Leer- und Bedarfsmeldungen in Schüttgut-
silos. Durch seine Bauform und die verwendeten Werkstoffe ist der FTE20 extrem
robust und für den Gebrauch in staubexplosionsgefährdeten Bereichen geeignet.
• Vollmelder
• Leermelder
• Grenzstandsmelder
Ihre Vorteile
• Einfache Konfiguration und Inbetriebnahme
• Optische Rotationskontrolle für schnelle und einfache Überprüfung, optional mit
automatischer Rotationsüberwachung
• Leitungsbruch- und Kurzschlussüberwachung optional als Zubehör
• Globale Ex-Zertifizierungen für ATEX/IECEx, FM, NEPSI und UKCA
Products Solutions Services
Technische Information
Soliswitch FTE20
Robuster und kosteneffizienter Drehflügel-
Grenzschalter für Schüttgüter
TI01047F/09/DE/09.23-00
71598560
2023-01-31
Soliswitch FTE20
2 Endress+Hauser
Arbeitsweise und Systemaufbau
Messprinzip
Der Drehflügelgrenzschalter wird in erster Linie als Voll- oder Bedarfsmelder in Schüttgutsilos einge-
setzt. Für die Bedarfsmeldung ist ein Einbau von unten oder schräg von unten im Silokegel typisch.
Für den Bereich der Vollmeldung werden die Geräte in das Silodach eingebaut.
Ein Synchronmotor treibt über ein Getriebe eine Welle mit dem Drehflügel an. Wird der Drehflügel
durch das Schüttgut gebremst oder angehalten, bewegt sich der drehbar gelagerte Motor im Gehäuse
von einer Ruhe- in eine Schaltlage. Dabei werden zwei Kontakte umgeschaltet. Der erste signalisiert
den Füllstand nach außen, der zweite schaltet intern den Motor ab.
Gibt das Schüttgut den Drehflügel wieder frei, dreht der Motor in die Ruhelage zurück. Die zwei Kon-
takte schalten in die Ruhelage zurück und der Drehflügel dreht sich weiter. Belastungsstöße auf den
Drehflügel, die gegen oder mit der Drehrichtung wirken, werden durch eine Rutschkupplung abge-
fangen.
Die Drehbewegung der Achse kann bei geschlossenem Deckel von außen beobachtet werden. Eine
optional erhältliche automatische Drehüberwachung detektiert, ob eine Blockade oder ein Ausfall
der Antriebseinheit vorliegt.
Messeinrichtung
Kompletter Füllstandgrenzschalter, bestehend aus Welle (optional mit kürzbarer Seilverlängerung)
mit Synchronmotor und Rutschkupplung, einpoliger Wechselschalter. Typische Anwendungsbei-
spiele sind die Grenzstanddetektion in Schüttgütern, z.B.: Getreide, Zucker, Kakao, Futtermittel,
Waschmittel, Kreide, Gips, Zement, Granulat, Holzspänen.
1
2
A0017354

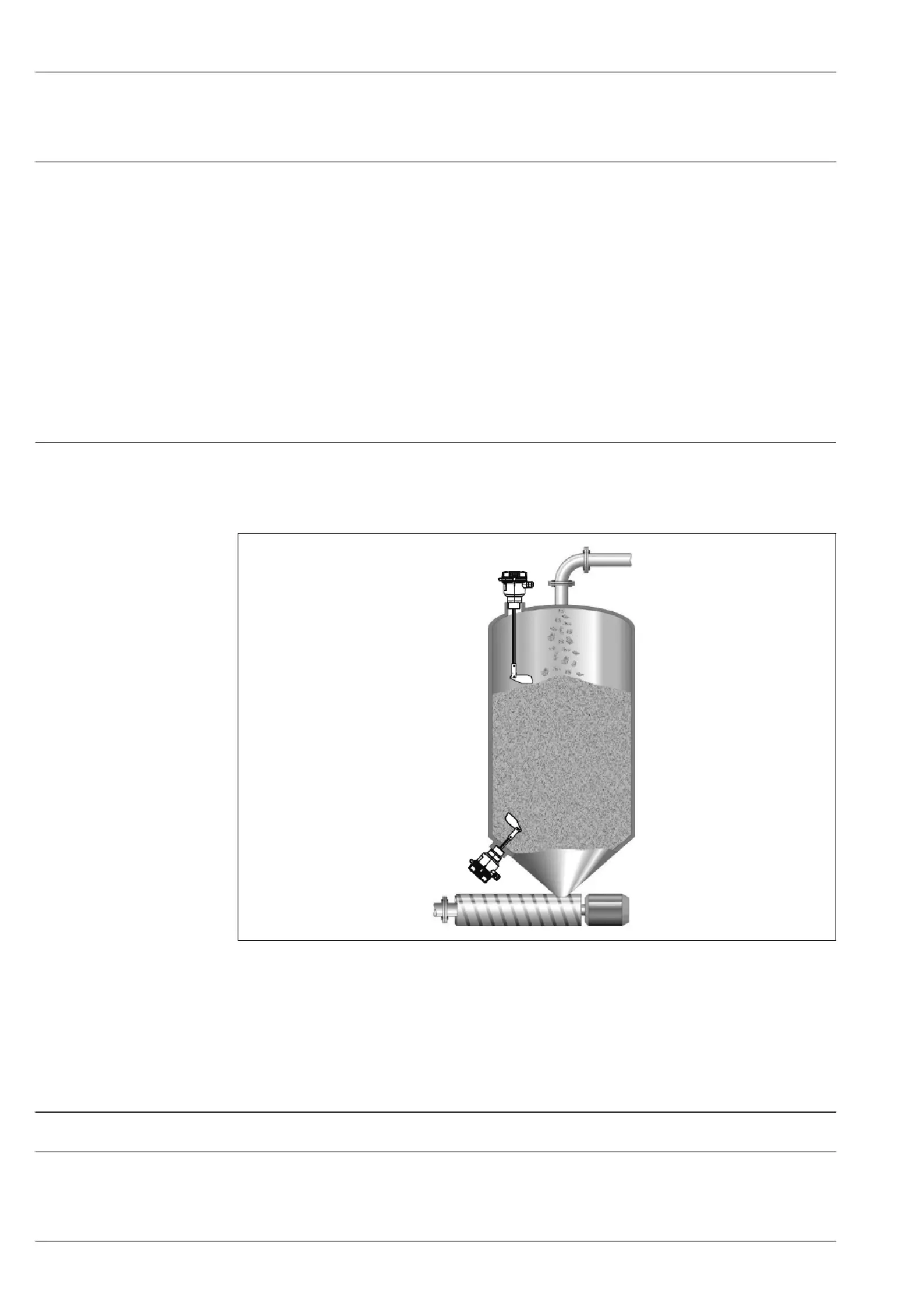

1 Messeinrichtung mit Soliswitch FTE20
1 Einsatz als Vollmelder
2 Einsatz als Bedarfsmelder
Eingang
Messgröße
Füllhöhe (entsprechend der Einbaulage und Baulänge)
Messbereich
Der Messbereich ist abhängig vom Einbauort des Geräts und der gewählten Länge der Welle
75 … 300 mm (2,95 … 11,81 in) bzw. Seilverlängerung bis max. 2000 mm (6,56 ft).
Soliswitch FTE20
Endress+Hauser 3
Ausgang
Ausgangssignal
Binär
Schaltausgang Funktion
Schalten eines potenzialfreien Wechselkontakts.
Schaltverhalten
Ein/Aus
Schaltzeit
Vom Stillstand des Drehflügels bis zur Ausgabe des Schaltsignals: 20°, entspricht 3,5 s
Schaltvermögen
• Nach EN 61058: 250 V AC 5E4, 6(2) A
• Nach UL 1054: 125 … 250 V AC, 5 A
• 24 V DC, 3 A
• Min. Schaltlast 300 mW (5 V/5 mA)
Nach dem Schalten von Strom >100 mA ist die Schaltfunktion mit einem Schaltstrom I
<100 mA nicht mehr sicher gewährleistet.

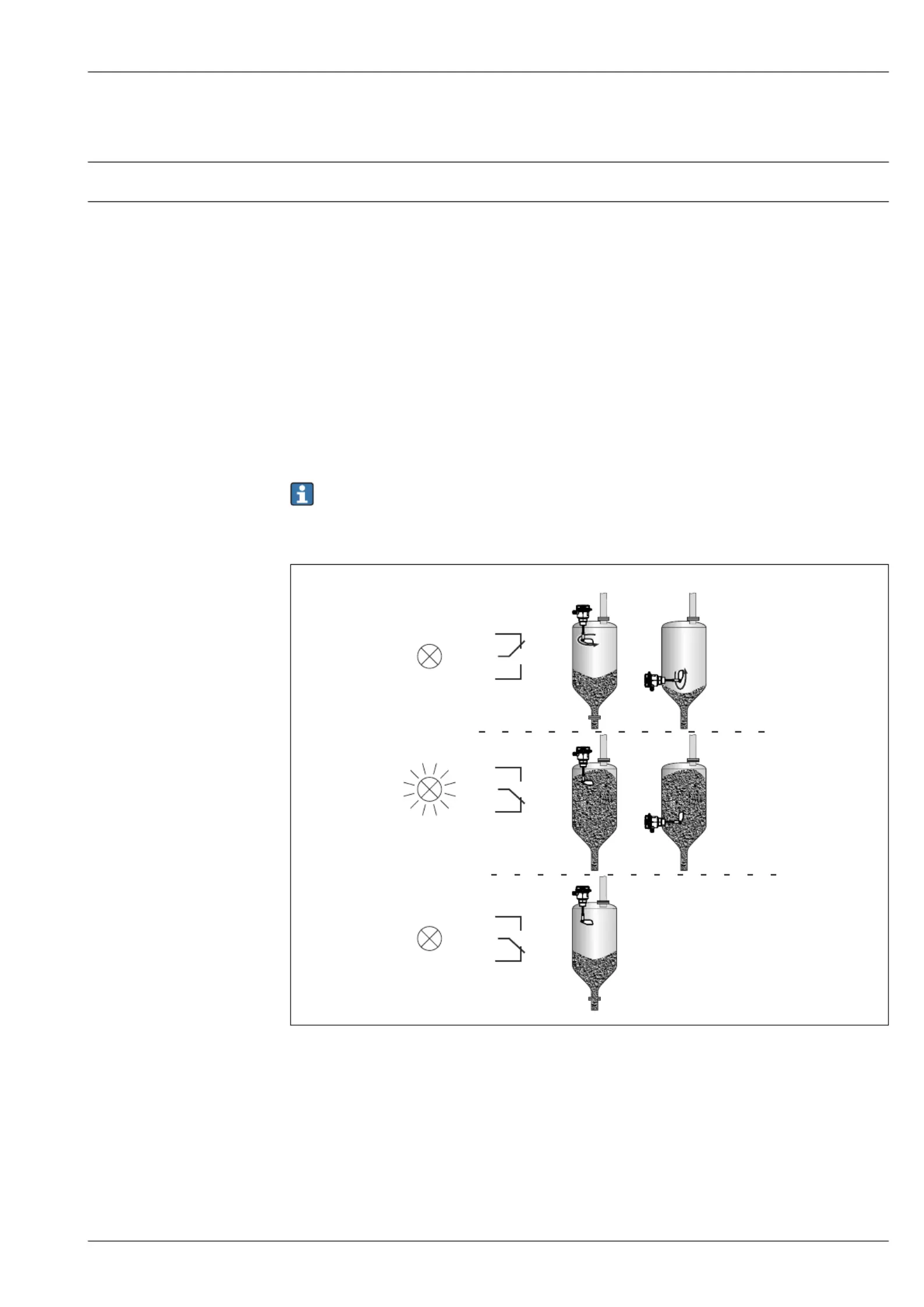

Schaltzustände
11
13
12
1
2
A
B
C
11
13
12
11
13
12
3
A0017628
