Lies die bedienungsanleitung für Entes EPM-04h-96 (4 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 2 Bewertungen. Hast du eine Frage zu Entes EPM-04h-96 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/4
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
yeni þifreyi girin.
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
yeni þifreyi tekrar girin.
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek
tek basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn
(SAU SEt yES göründüðünde ESC tuþuna basarsanýz veya yES
yerine no seçeneðini seçerseniz yeni veri iptal edilecek, bir
önceki deðer iþleme alýnacaktýr.)
SET
SET
SET
ESC
SET
YUKARI-AÞAÐI-SET tuþlarýný kullanarak
eski þifreyi girin.
SET
SET tuþuna basýn, Pýn CHA n9E görünecektir (Veri girilmiþtir fakat
henüz iþleme alýnmamýþtýr. Yeni verinin iþleme alýnmasý için
aþaðýdaki yolu takip edin).
Min., max., max. demand ve çalýþma saati deðerlerinin silindiði
menüdür.
Cihazýn parametrelerine ait anlýk olarak ölçülen min., max., max.
demand ve çalýþma saati deðerlerini hafýzasýnda tutar. Min ve
max. deðerleri görebilmek için bu talimatýn tuþlara ait
fonksiyonlar bölümüne bakýnýz.
Not: Hafýzada kaydedilen bilgiler elektrik kesilmelerinden
etkilenmez. rES Et HL, rES Et dE veya rES Et HoU r menüsünde;
yES seçip, tüm menülerden çýkýldýðýnda yapýlan deðiþikliklere
onay verirseniz tüm parametrelere ait min., max. deðerler, max.
demand deðerleri ve çalýþma saati ayný anda silinecektir.
SET tuþuna 3 sn. basýn
(trA Fo menüsü görünecektir.)
SET tuþuna basýn (rES Et HL menüsü görünecektir.)
SET tuþuna basýn rES Et dE / rES Et HL / rES Et Hou r görünecektir
(Seçenek girilmiþtir. Fakat henüz iþleme alýnmamýþtýr. Yeni verinin iþleme
alýnmasý için aþaðýdaki yolu takip edin).
YUKARI-AÞAÐI tuþlarýný kullanarak min.,
max.,demand deðerlerini ve çalýþma saatini
sýfýrlamak istiyorsanýz yES, istemiyorsanýz no
seçin.
SET
SET
SET
YUKARI-AÞAÐI tuþlarýný kullanarak
rES Et dE / rES Et HL/rES Et HoU r
menüsünü bulun
SET tuþuna basýn (rES Et dE no /
rES Et HL no / rES Et HoU no görünecektir.)
SET
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek tek
basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn (SAU SEt
yES göründüðünde ESC tuþuna basarsanýz veya yES yerine no
seçeneðini seçerseniz yeni seçenek iptal edilecek, bir önceki seçenek
iþleme alýnacaktýr.)
SET
ESC
Kullanýcý þifresinin tanýmlanmasý:
Kullanýcý þifresinin tanýmlandýðý ve aktif yapýldýðý menüdür. Cihazýn ayarlarýnýn
yetkisiz kiþilerce deðiþtirilmesini önlemek için, bu menüde 4 haneli bir
kullanýcý þifresi belirleyip bu þifreyi aktif hale getirmelisiniz.
Pýn menüsünün altýnda 2 adet alt menü vardýr.
ESC
SET
Displaylerde (SAU SEt yES) görününceye kadar ESC tuþuna tek tek basýn.
Displaylerde (SAU SEt yES) göründüðünde SET tuþuna basýn (SAU SEt
yES göründüðünde ESC tuþuna basarsanýz veya yES yerine no
seçeneðini seçerseniz yeni ayarlar kaydedilmeden ayar menüsünden
çýkýlýr. Cihaz önceki ayarlarýyla çalýþmaya devam eder.)
Kullanýcý þifresini aktif hale getirmek için kullanýlan menüdür.
Kullanýcý þifresi aktif hale getirildiði takdirde program moduna
geçmek için; tuþuna 3 sn. basýldýðýnda kullanýcý þifresi
sorulacaktýr. Kullanýcý þifresi yanlýþ girilirse cihaz kilitlenmez.
Not: Fabrika çýkýþý kullanýcý þifresi dýr.0000
Kullanýcý þifresinin aktif hale getirilmesi:
SET tuþuna 3 sn. basýn (trA Fo menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný
kullanarak Pýn menüsünü bulun
SET tuþuna basýn (Pýn ACt IUA tE menüsü görünecektir.)
Kullanýcý þifresini aktif hale getirmek için; Ölçme konumundayken,
SET
SET
SET
SET
2
MULTÝMETRE
EPM-04h
Gerilim trafosu çeviri oranýnýn girilmesi:
Gerilim trafosu çeviri oranýnýn girildiði menüdür.
Bu deðer 0000,1 - 4000,0 arasýnda ayarlanabilir.
Not: Gerilimi ölçülen sistem ile cihaz arasýnda gerilim trafosu
kullanýlmýyorsa, gerilim trafosu çeviri oranýný 1 giriniz.
Örnek: Gerilimi ölçülen sistem ile cihaz arasýnda 34,5KV/100V luk
bir gerilim trafosu kullanýlýyorsa;
Gerilim trafosu çeviri oranýný = 34500/100
= 345 girilmelidir.
Baðlantý þeklinin seçilmesi:
Baðlantýnýn Star p2-ya da Delta baðlantý olarak seçildiði menüdür.
Star baðlantý seçildiðinde; cihaz 3 faz 4 hat (3P4W) baðlantý
ile çalýþýr. 4. displayde Nötr akýmý gösterilir.
Delta baðlantý seçildiðinde; cihaz 3 faz (3P3W) baðlantý ile çalýþýr
ve Delta ýþýðý yanar. 4. displayde Nötr akým yerine toplam akým
gösterilir.
SET tuþuna basýn. Displayde görünen sayý deðerinin ilk hanesinin yanýp
söndüðü görünecektir.
YUKARI-AÞAÐI tuþlarýný kullanarak yanýp
sönen hane deðerini ayarlayýn. SET tuþunu
kullanarak sýrayla diðer hanelere geçin, bir
önceki haneye dönmek için ESC tuþunu
kullanýn. Son haneyi ayarladýktan sonra SET
tuþuna basýn, displayde Pýn ACt oF
görünecektir.
YUKARI-AÞAÐI tuþlarýný
kullanarak on seçilebilir.
(Veri girilmiþtir.
Fakat henüz iþlemealýnmamýþtýr. Yeni verinin
iþleme alýnmasý için aþaðýdaki yolu takip
edin)
SET
Tur sayýsýnýn girilmesi:
Bu menü CT-25li modellerde vardýr.
Ct-25 akým trafosunun içinden,
ölçülen hat kablosunun kaç kez geçirildiði, yani tur sayýsý seçilir.
1 ile 20 arasýnda deðer girilebilir. Tur sayýsý artma oranýnda ölçme
hassasiyeti artar.
1
2.00
120
2
1.00
60.0
3
0.66
40.0
4
0.50
30.0
5
0.40
24.0
6
0.33
20.0
7
0.28
17.1
8
0.24
15.0
9
0.22
13.3
10
0.20
12.0
11
0.18
10.9
12
0.16
10.0
13
0.15
9.23
14
0.14
8.57
15
0.13
8.00
16
0.12
7.50
17
0.11
7.05
18
0.11
6.66
19
0.10
6.31
20
0.10
6.00
SET tuþuna 3 sn. basýn
(trA Fo menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný
kullanarak Pýn menüsünü bulun
SET tuþuna basýn (Pýn ACt IUA tE menüsü görünecektir.)
SET
SET
YUKARI-AÞAÐI tuþlarýný kullanarak Pýn CHA n9E menüsünü
bulun
Kullanýcý þifresinin deðiþtirilmesi:
Kullanýcý þifresini deðiþtirmek için kullanýlan menüdür.
Not: Fabrika çýkýþý kullanýcý þifresi dýr.0000
YUKARI-AÞAÐI tuþlarýný
kullanarak rES Et menüsünü bulun
MULTIMETER
EPM-04h
7
Max. Demand time can be defined between 01-
60 minute in this menu.
Press SET button for 3 sec.
(trA Fo menu is displayed.)
Find
dE tý
menu by scrolling UP-DOWN
buttons.
Press SET button. Blinking the first digit of
displayed value appears.
SET
SET
Enter the blinking digit value by scrolling UP/DOWN buttons. Switch
to the other digits by using SET button, use ESC button to go to
previous digit. After you entered the last digit press SET button, dE
tý is displayed.
(Data is entered but is not activated yet. For activating
the new data please follow the below steps).
SET
Press ESC button one by
one until SAU E SEt
yES is displayed.
ESC
SET
Press SET button. When
SAU E SEt yES is
displayed (If you press
ESC button or choose
no option instead of yES then new data will be cancelled and
previous value will be activated).
Factory Settings
Ctr - 0001
Utr - 0001
trn - 01
ConnEC - StAr
Pin Act - oF
Pin - 0000
dt - 15
Technical Features
Rated Voltage (Un) : Please look at back side of the device.
Operating Frequency (f) : 45-65 Hz
Auxiliary Supply Power Consumption : < 4 VA
Measuring Input Power Consumption : < 1 VA
Measurement Range
: 0.05-5.5A~Current
: 2 - 120 A~ for CT-25
: 10-300 V AC (Phase-Neutral)Voltage
10-500 V AC (Phase-Phase)
Class : 1±1% digit [(10%-100%) x full scale]
Current Transformer Ratio : 1 ... 2000
Turn number for CT-25 adapted models: 1 .... 20
Voltage Transformer Ratio : 1 ... 4000
Max. Ctr x Vtr : 40.000
Ambiant emperature : -5°C; +50°C
Display : Red LED display
Dimensions : PR-19, PK-26
Equipment Protection Class : Double Insulation - Class II (
)
Box Protection Class : IP 40
Terminal Protection Class : IP 00
Box Material : Nonflamable
Mounting : Panel Mounted (PR-19)
Rail Mounted (PK-26)
Wire Thickness for Terminal Block : 2.5 mm
2
Weight :
0.45 kg (PR-19, PK-26)
Mounting Category : Class III
Panel Size : 91x91 mm (PR-19)
46x107 mm (PK-26)
MULTÝMETRE
EPM-04h
3
Max. Demand süresinin ayarlandýðý menüdür.
01 - 60 dakika ayarlanabilir.
SET tuþuna 3 sn. basýn
(trA Fo menüsü görünecektir.)
YUKARI-AÞAÐI tuþlarýný
kullanarak dE tý menüsünü bulun
SET tuþuna basýn. Displayde görünen sayý
deðerinin ilk hanesinin yanýp söndüðü görünecektir.
SET
SET
YUKARI-AÞAÐI tuþlarýný kullanarak yanýp sönen hane deðerini ayarlayýn.
SET tuþunu kullanarak sýrayla diðer hanelere geçin, bir önceki haneye
dönmek için ESC tuþunu kullanýn. Son haneyi ayarladýktan sonra SET
tuþuna basýn, görünecektir. (Veri girilmiþtir. Fakat henüzdisplayde dE tý
iþleme alýnmamýþtýr. Yeni verinin iþleme alýnmasý için aþaðýdaki yolu takip
edin)
SET
Displaylerde (SAU SEt yES)
görününceye kadar ESC
tuþuna tek tek basýn.
ESC
SET
Displaylerde (SAU SEt yES)
göründüðünde SET tuþuna
basýn (SAU SEt yES
göründüðünde ESC tuþuna
basarsanýz veya yES yerine no seçeneðini seçerseniz yeni ayarlar
kaydedilmeden ayar menüsünden çýkýlýr. Cihaz önceki ayarlarýyla çalýþmaya
devam eder.
Teknik Özellikler
Ýþletme Gerilimi (Un) : Lütfen cihazýn arkasýna bakýnýz.
Ýþletme Frekansý (f) : 45-65 Hz
Besleme Giriþi Güç Tüketimi : < 4 VA
Ölçme Giriþi Güç Tüketimi : < 1 VA
Ölçme Aralýðý
: 0.05-5.5A~Akým
: CT-25 için 2 - 120 A~
: 10-300 V AC (Faz-Nötr)Gerilim
10-500 V AC (Faz-Faz)
Sýnýf : %1±1dijit [(%10-%100) x tam skala]
Akým Trafosu Oraný : 1 ... 2000
CT-25li modeller için tur sayýsý : 1 .... 20
Gerilim Trafosu Oraný : 1 ... 4000
Max. Ctr x Vtr : 40.000
Ortam Sýcaklýðý : -5°C; +50°C
Gösterge : Kýrmýzý LED display
Boyutlar : PR-19, PK-26
Cihaz Koruma Sýnýfý : Çift Yalýtým - Sýnýf II (
)
Kutu Koruma Sýnýfý : IP 40
Terminal Koruma Sýnýfý
: IP 00
Kutu Malzemesi : Yanmaz
Baðlantý Þekli : Panoya Önden (PR-19)
Klemens Rayýna (PK-26)
Terminal Baðlantýsý için Kablo Kalýnlýðý : 2.5 mm
2
Aðýrlýk :
0.45 kg (PR-19, PK-26)
Montaj Sýnýfý : Sýnýf III
Pano Delik Ölçüleri : 91x91 mm (PR-19)
46x107 mm (PK-26)
Fabrika Çýkýþ Deðerleri
Ctr - 0001
Utr - 0001
trn - 01
ConnEC - StAr
Pin Act - oF
Pin - 0000
dt - 15
Enter the new password by scrolling
UP/DOWN/SET buttons.
Enter the new password again by
scrolling UP/DOWN/SET buttons.
Press ESC button one by one until SAU E SEt yES is displayed.
Press SET button. When SAU E SEt yES is displayed (If you press
ESC button or choose no option instead of yES then new data
will be cancelled and previous value will be activated).
SET
SET
SET
ESC
SET
Enter the old password by scrolling
UP/DOWN/SET buttons.
SET
Press SET button, Pýn CHA n9E is displayed.
(Data is entered but is not activated yet. For activating the new data
please follow the below steps)
In this menu, values of min., max., max. demand and run hour
values are erased. It saves the instantaneously measured min.
and max. values of the device into its memory. Please kindly look
at to the section of for min. and max.FUNCTIONS OF BUTTONS
values.
Note:
Measured electrical parameters which are saved to the
memory are not affected from the electric interruptions.
In the rES Et HL, rES Et dE or menu; when yourES Et HoU r
choose yES and quit from all menus, if you confirm the changes,
min., max. and max. demand values of all parameters are erased
at the same time.
Press SET button for 3 sec. (trA Fo menu is displayed.)
Press SET button (rES Et HL menu is displayed.)
Press SET button, rES Et dE / rES Et HL / rES Et Hou r is displayed.
(Data
is entered but is not activated yet. Activating the new data, please
follow the below steps)
By using the UP-DOWN buttons, other
parameters can be selected. If you want to
delete the max. demand values and run hour
choose yES, if not choose no.
SET
SET
SET
Find
rES Et dE / rES Et HL/rES Et HoU r
menu by scrolling UP-DOWN buttons.
Press SET button (rES Et dE no / rES Et HL
no / rES Et HoU no is displayed.)
SET
Press ESC button one by one until SAU E SEt yES is displayed.
Press SET button. When SAU E SEt yES is displayed (If you press
ESC button or choose no option instead of yES then new data will
be cancelled and previous value will be activated).
SET
ESC
ESC
SET
Press ESC button one by one until SAU E SEt yES is displayed.
Press SET button. When SAU E SEt yES is displayed (If you press
ESC button or choose no option instead of yES then new data will
be cancelled and previous value will be activated).
Press SET button for 3 sec. (trA Fo menu is displayed)
Find the Pýn menu by scrolling
UP/DOWN buttons.
Press SET button (Pýn ACt IUA tE is displayed.)
SET
SET
SET
6
MULTIMETER
EPM-04h
Press SET button. Blinking the first digit of displayed value appears.
Enter the blinking digit value by scrolling
UP/DOWN buttons. Switch to the other
digits by using SET button, use ESC button
to go to previous digit. After you entered
the last digit press SET button,
Pýn ACt oF is displayed.on can be
selected by scrolling UP/DOWN buttons.
(Data is entered but is not activated yet.
For activating the new data please follow
the below steps).
SET
1
2.00
120
2
1.00
60.0
3
0.66
40.0
4
0.50
30.0
5
0.40
24.0
6
0.33
20.0
7
0.28
17.1
8
0.24
15.0
9
0.22
13.3
10
0.20
12.0
11
0.18
10.9
12
0.16
10.0
13
0.15
9.23
14
0.14
8.57
15
0.13
8.00
16
0.12
7.50
17
0.11
7.05
18
0.11
6.66
19
0.10
6.31
20
0.10
6.00
Press SET button 3 sec.
(trA Fo menu is displayed.)
Find the Pýn menu by
scrolling UP/DOWN buttons.
Press SET button (Pýn ACt IUA tE is displayed.)
SET
SET
Find the Pýn CHA n9E menu by scrolling UP/DOWN buttons.
Find
rES Et
menu by scrolling
UP-DOWN buttons.
Programming the Turn Number:
This menu is available for CT-25 adapted devices. User defines the
turn number, which is the number of how many tour the current
cable has rounded into the CT-25. Numbers can be selected
between 1-20. Greater the number of turn means greater the
sensivity.
Voltage Transformer Ratio:
In this menu, voltage transformer ratio is set between 0000,1 - 4000,0.
Note: If the voltage transformer is not used between the system and
, voltage transformer ratio is entered as 1.device
Example: If a voltage transformer which has a ratio of 34.5KV/100V
is used between the system and device; Voltage transformer ratio
is entered as 345. (34500/100)

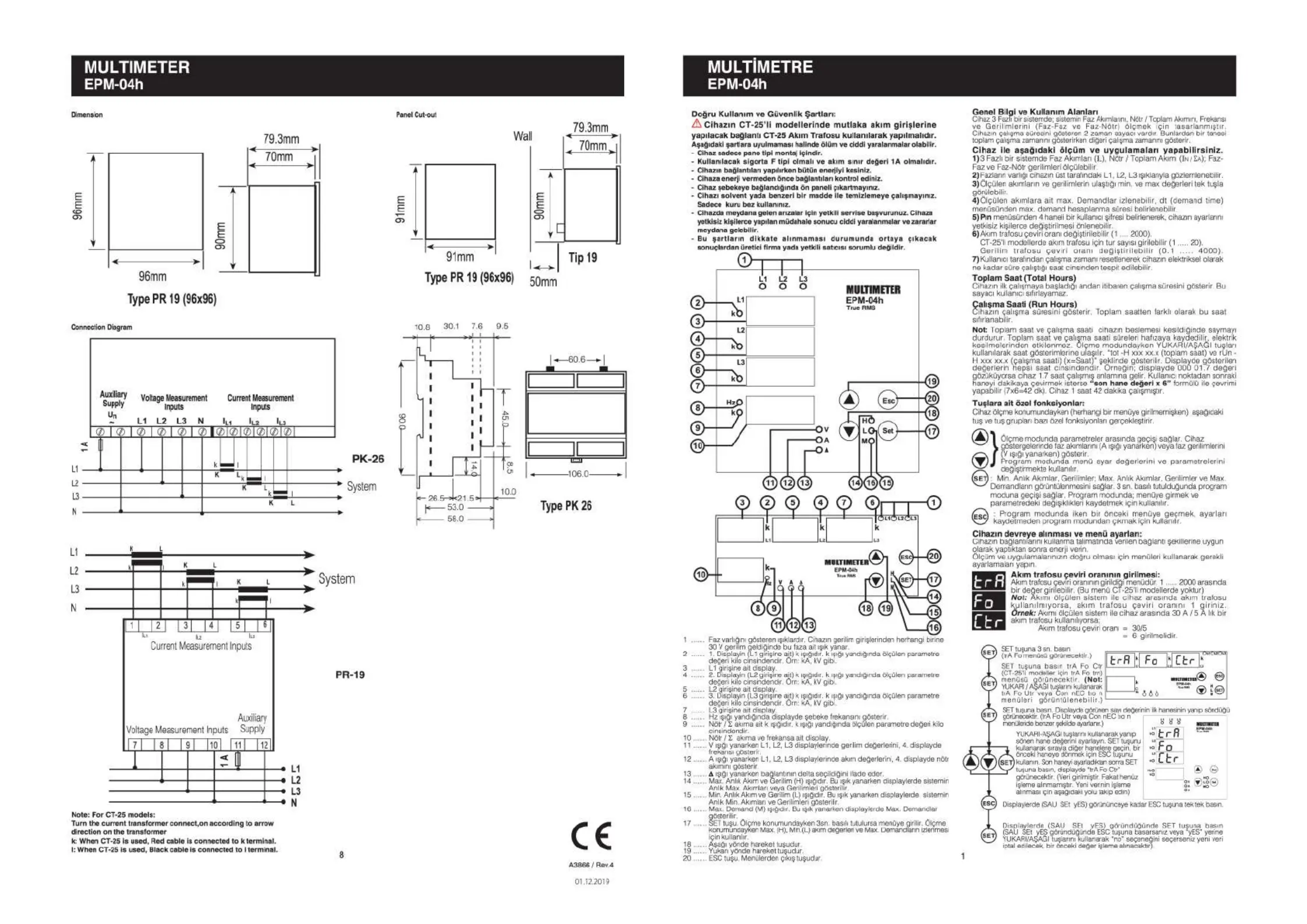

Selecting the Connection Type :
Connection can be selected as Star or Delta in this menu.
When the Star connection is choosen, device works as 3 Phase
4 Wire (3P4W) connection. Neutral current is shown in 4th display.
When the Delta connection is choosen, device works as 3 phase
(3P3W) connection and delta light flashes. Total current is shown
in 4th display instead of neutral current.
User Password Setup:
In this menu user password is defined and activated.
You must define and activate a 4 digit user password for preventing device
settings from the illegal usage.
There are 2 sub menu in the Pýn menu.
This menu is used for activating the user password.
After the user password is activated for entering to the menus;
if the button is pressed for sec., while the instant values3
are observed, user password is required. If the user password
is entered wrong device does not latch.
Note: Factory default value of user password is 0000
Activating the user password :
SET
Changing of User Password:
This menu is used for changing the user password .
Note: Factory default value for user password is 0000
Produktspezifikationen
| Marke: | Entes |
| Kategorie: | Nicht kategorisiert |
| Modell: | EPM-04h-96 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Entes EPM-04h-96 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Entes
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
Bedienungsanleitung Nicht kategorisiert
- Kontakt Chemie
- Point
- Lorex
- Musway
- KED
- Command
- Maxcom
- Bematech
- Stokke
- Neunaber
- Swissonic
- Wiko
- Epiphan
- Stalco
- XCell
Neueste Bedienungsanleitung für -Kategorien-
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
7 August 2025
