15
S
S
S
SSmart
mart
mart
martmartAIR FAN CONTROL INSTALLATION
AIR FAN CONTROL INSTALLATION
AIR FAN CONTROL INSTALLATION
AIR FAN CONTROL INSTALLATIONAIR FAN CONTROL INSTALLATION
FIRE SUPPRESSION SYSTEM RELAY (OPTIONAL)
FIRE SUPPRESSION SYSTEM RELAY (OPTIONAL)
FIRE SUPPRESSION SYSTEM RELAY (OPTIONAL)
FIRE SUPPRESSION SYSTEM RELAY (OPTIONAL)FIRE SUPPRESSION SYSTEM RELAY (OPTIONAL)

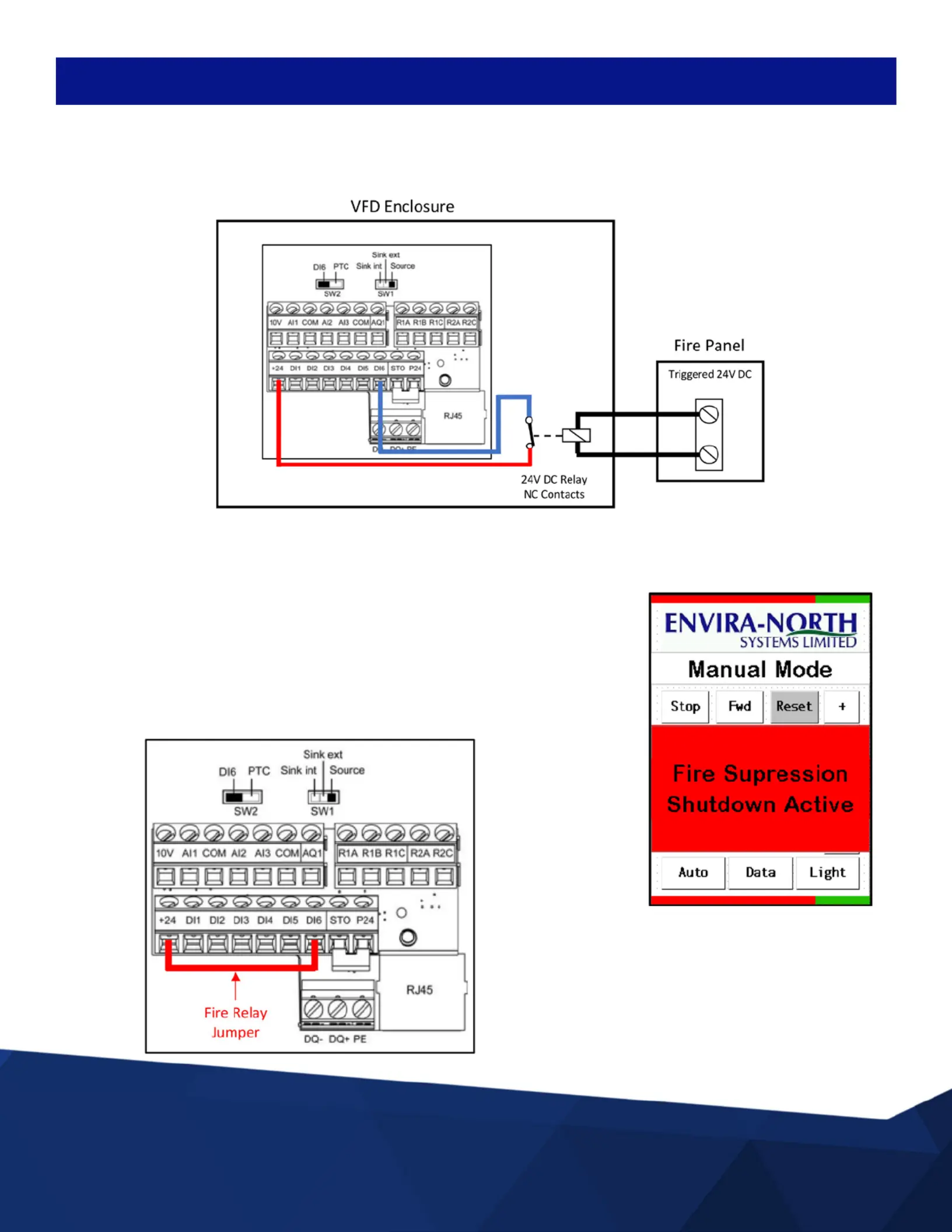

To integrate fan controls with a fire detection / suppression system wire fire panel to supplied relay in VFD
enclosure as shown below.
FIRE RELAY ALARM
FIRE RELAY ALARM
FIRE RELAY ALARM
FIRE RELAY ALARMFIRE RELAY ALARM
If the Fire Relay is activated the fan will decelerate to a stop and a
message will displayon the HMI (pictured below.) Once the Fire Relay
is reset the fan will automatically restart.
FIRE RELAY JUMPER
FIRE RELAY JUMPER
FIRE RELAY JUMPER
FIRE RELAY JUMPERFIRE RELAY JUMPER
If no Fire Relay is to be installed a jumper MUST be installed as
pictured below for the unit to operate with the SmartAir Control.
Produktspezifikationen
| Marke: | Envira-North |
| Kategorie: | Ventilator |
| Modell: | EN300X0801 |
