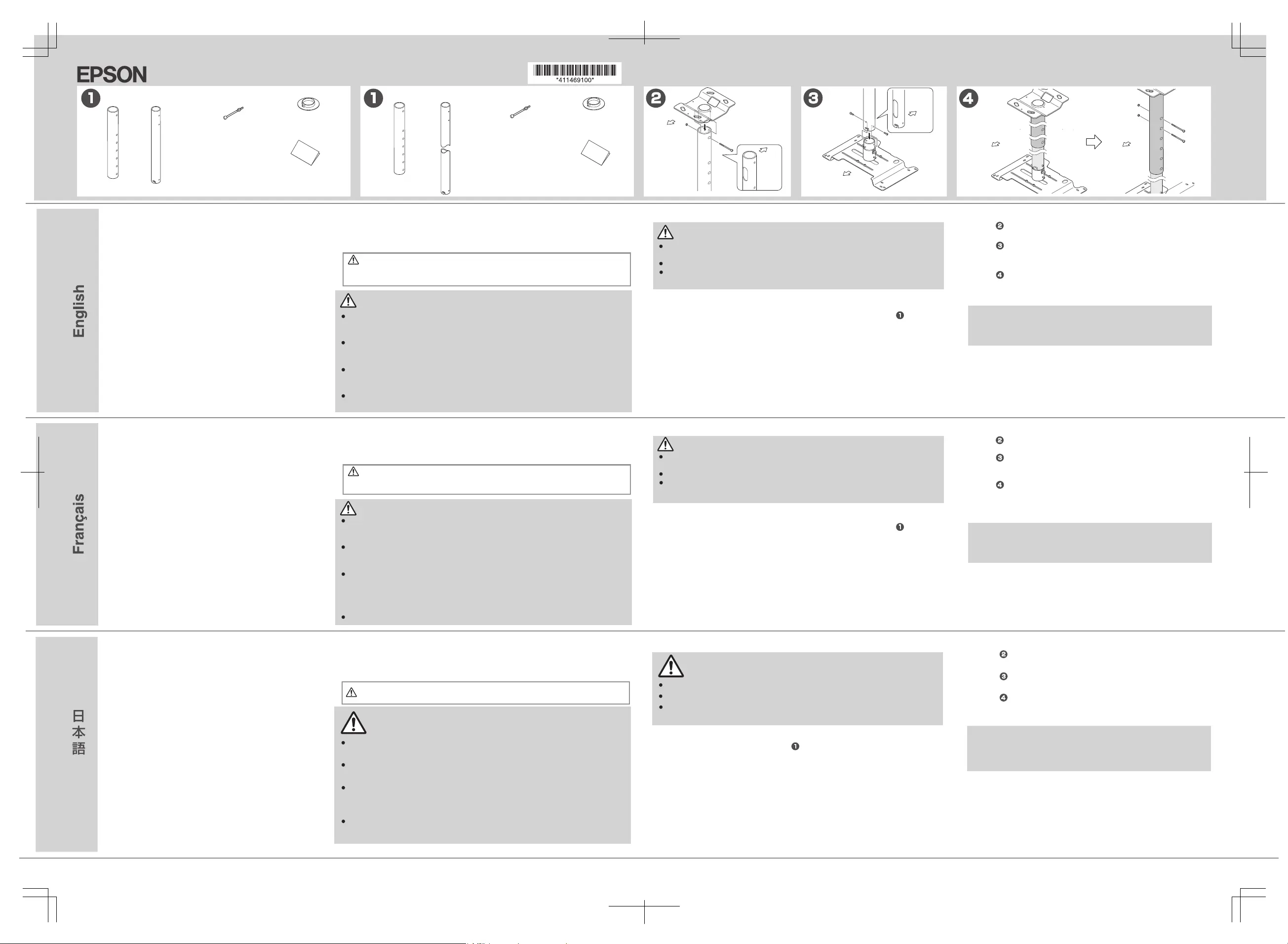

Extension Pipe Instruction manual

This product is an extension pipe with height adjustment function for

increasing the ceiling clearance of a projector that has an Epson

projector ceiling mount installed.

Projectors cannot be mounted on the ceiling using only these

extension pipes. Order the separate ceiling mount exclusively for

projectors.

Please notice that Epson assumes absolutely no responsibility for

any damage or injury resulting from the incorrect mounting, assembly

or handling of this product.

The design of the actual product may not be identical to that shown in

the illustration.

Specifications are subject to change without notice.

Prepare the necessary tools beforehand.

Read this instruction manual thoroughly to ensure the safe usage of

this product. Also, store this instruction manual for future reference.

Inquiries

Any inquiries should be directed to the address shown in the

projector instruction manual.

1. Safety Cautions

The warning mark shown below is used throughout this instruction manual to ensure

correct usage and to prevent personal injury or property damage. Please read the

instructions carefully and understand the contents before proceeding.

This mark is used wherever improper handling resulting from ignoring the contents of

this instruction manual could result in personal injury or even death.

This product is sold on the assumption that the installation work will be performed by

a specialist with the required technical knowledge and abilities. It should not be

installed by anyone else.

Assemble the various parts using appropriate methods to assure sufficient strength.

Be sure to tighten all screws thoroughly. Improper assembly can cause this

mounting bracket to fall.

With the projector, the total weight becomes up to several tens of kg. Carefully check

the construction, material and strength of the ceiling and use the most appropriate

methods to prevent falling.

When fastening screws in the places specified, always use the screws provided.

2. For Safe Usage

After installation, any change in the direction or angle should be made by a

specialist.

Never loosen any of the bolts, screws or nuts after installation.

Do not swing from the ceiling mount. You may fall from the ceiling mount, or the

projector may fall, and cause an injury.

3. Checking the Accessories

Check the package to make sure that all accessories are present. (See )

When changing the position for fastening pipe A and the extension pipes, you can adjust the

position from the ceiling to the projector as follows:

ELPFP13 668 mm to 918 mm Pitch 50 mm

ELPFP14 918 mm to 1168 mm Pitch 50 mm

To adjust the position of the projector's image, refer to the "Ceiling Mount Instruction Manual".

4. Installing the Extension Pipes

See : Use the penetrating screws and nuts provided to attach pipe A to the

ceiling plate, as shown in the diagram.

See : Install pipe B onto the tilt adjustment fixture as shown in the figure.

For installation, use the screws included in the ceiling mount

package.

See : Use the penetrating screws and nuts provided to fix pipe A and pipe

B, as shown in the diagram.

Fit the ornamental bush if required to conceal the hole in the ceiling.

When Removing the Projector from the Ceiling Mount

Before removing the projector from the ceiling mount, remove all cables

connected to the projector taking care to prevent them from being subjected

to unnecessary force.

Warning



Warning

Tube d'extension Mode d'emploi

Ce tube d’extension dispose d’un réglage de hauteur permettant

d’accroître l’espace entre le plafond et le projecteur lorsqu’il est

installé au plafond avec un étrier de montage de projecteur Epson.

l est impossible de monter les projecteurs seuls avec ces tubes

d'extension. Il est nécessaire d'utiliser l'étrier de montage pour

projecteur (vendu séparément).

Noter qu’Epson n’assume aucune responsabilité pour les dommages

ou les blessures résultant d’un montage, d’un assemblage ou d’une

utilisation incorrects de l’appareil.

Le design du produit réel peut ne pas être absolument identique à

celui des illustrations.

Les spécifications sont sujettes à modification sans préavis.

Préparer aussi tous les outils nécessaires.

Lire attentivement tout ce mode d’emploi pour garantir une utilisation

de l’appareil en toute sécurité. Par ailleurs, conserver ce mode

d’emploi pour pouvoir s’y référer ultérieurement.

Demande de renseignements

Pour tout renseignement, s’adresser à l’adresse indiquée dans le

mode d’emploi du projecteur.

1. Consignes de sécurité

Le repère d’avertissement indiqué ci-dessous est utilisé dans ce manuel pour garantir

une utilisation correcte et éviter tout risque de blessures physiques ou de dommages du

matériel. Lire attentivement ce manuel et bien l’assimiler avant de procéder.

Ce repère est utilisé chaque fois qu’une mauvaise opération due à une méconnaissance

du mode d’emploi risque d’entraîner des blessures physiques, voire la mort.

Ce produit est vendu étant entendu que les travaux d’installation seront effectués

par un spécialiste disposant du savoir-faire et des compétences techniques

nécessaires. Le produit ne devra pas être installé par toute autre personne.

Assembler les différentes parties à l’aide des méthodes appropriées pour que

l’ensemble offre une résistance suffisante. Bien visser toutes les vis à fond. Un

montage incorrect risque de provoquer une chute de l’étrier de montage.

Le poids total, projecteur compris, est de plusieurs dizaines de kilos. ; en

conséquence, avant de procéder au montage, bien calculer la tolérance de charge

admissible des boulons d’ancrage. Vérifier soigneusement la construction, le

matériau et la résistance du plafond, et observer les méthodes de montage les

mieux adaptées pour éviter toute chute.

Toujours utiliser les vis fournies et les fixer aux endroits spécifiés.

2. Pour une utilisation en toute sécurité

Après l’installation, tout changement de direction ou d’angle devra être confié à un

spécialiste.

Ne jamais desserrer les boulons, les vis ni les écrous après l’installation.

Ne pas se balancer sur l’étrier de montage. Vous pourriez chuter ou provoquer la

chute du projecteur, entraînant ainsi des blessures physiques.

3. Vérification des accessoires 

Vérifier que l’emballage contient tous les accessoires nécessaires. (Voir )

Lors du déplacement de matériel pour fixer le tube A, il est possible de régler la position du

projecteur par rapport au plafond comme suit :

ELPFP13 668 mm à 918 mm Pas 50 mm

ELPFP14 918 mm à 1168 mm Pas 50 mm

Pour ajuster la position de l’image du projecteur, se reporter à « Etrier de montage Mode

d’emploi ».

4. Installation des tubes d'extension

Voir : Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A

à la plaque de plafond, comme indiqué sur le schéma.

Voir : Placer le tube B sur l'armature de réglage de l'inclinaison comme

décrit sur le schéma. Pour cette installation, utiliser les vis incluses

dans l'emballage de l'étrier de montage.

Voir : Utiliser les vis et les écrous pénétrants fournis pour fixer le tuyau A

et le tuyau B, comme indiqué sur le schéma.

Insérer la douille ornementale si nécessaire pour masquer le trou dans le

plafond.

Retirer le projecteur de l'étrier de montage

Avant de retirer le projecteur de l'étrier de montage, enlever tous les câbles

connectés au projecteur en prenant soin de ne pas les soumettre à une force

inutile.

Avertissement

警告 

延長パイプ取扱説明書

当製品はエプソン製プロジェクター用天吊り金具に取り付けたプロ

ジェクターを、天井からより離して使用する場合の､高さ調整機能が

ついた延長パイプです。

この延長パイプだけではプロジェクターを天吊りすることはできませ

ん。この延長パイプ専用のプロジェクター天吊り金具を別途お求め

ください。

なお、取付不備、組立不良、取扱不良による事故、損傷については、

当社は責任を負いませんのでご了承ください。

イラストは実際の製品と形状が異なる場合があります。

仕様は予告なしに変更する場合があります。

工具は必要に応じてご用意ください。

当製品を安全にご使用いただくために､必ず取扱説明書をお読みく

ださい。また､取扱説明書は大切に保管してください。

問い合わせ先

ご不明な点等ありましたら、プロジェクター本体の取扱説明書に

記載されている問い合わせ先にご連絡ください。

1. 安全上のご注意

本取扱説明書では､安全に正しくご使用いただき、お客様や他の人への危害や財産の損

害を未然に防止するため下記のような表示を行っております。内容をよくご理解したうえで、

本文をお読みください。

この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可

能性が想定される内容を示します。

本製品は、十分な技術、技能を有する取付工事専門業者が施工を行うことを前提として

販売しております。専門業者以外は施工しないでください。

それぞれの部品は、強度が十分確保できるように適切な方法で組み込んでください。ネジ

は完全に締め付けてください。不完全な組立ては、落下事故等の原因となります。

本製品はプロジェクターを含めますと、最大数十kgの質量となります。取り付けの際は、

許容加重計算等を行い、母体の構造、材料、強度を十分に確認し、最適な方法で確実

に行ってください。

指定部のネジは、必ず同梱のネジを使用してください。

2. 安全にご使用いただくために

設置後の高さ変更も工事専門業者で行ってください。

取付設置後は、決してボルト・ビス・ナットはゆるめてはいけません。

天吊り金具にぶら下がらないでください。天吊り金具から落ちたり､プロジェクターが落下

して、けがの原因になることがあります。

3. 同梱品の確認

不足品がないか確認してください。（参照）

パイプAと延長パイプを固定する位置を変えると、天井からプロジェクターまでの位置を以

下のように調整できます。

ELPFP13 668㎜〜918㎜ピッチ50㎜

ELPFP14 918㎜〜1168㎜ピッチ50㎜

投写映像の位置を調整する場合は、「天吊り金具取扱説明書」をご覧ください。

警告 

4. 延長パイプの取り付け方

参照：図のように同梱の貫通ボルト/ナットを使用して､パイプAを天井

プレートに取り付けます。

参照：図のようにパイプBを傾き調整金具に取り付けます。

取り付けには天吊り金具同梱のネジを使用してください。

参照：図のように同梱の貫通ボルト/ナットを使用して､パイプAとパイ

プBを固定します。

天井穴を隠す場合など、必要に応じて漏斗を取り付けてください。

天吊り金具からプロジェクターを取り外す場合

ケーブル類に無理な力が掛からないように､プロジェクターに接続して

いるケーブル類をすべて取り外してから､プロジェクターを取り外してく

ださい。

Pipe A

Tube A

パイプA

Penetrating screw and nut

Screw 3 (M5 x 70)

Nut 3 (M5)

Vis et écrou pénétrants

Vis 3 (M5 x 70)

Ecrou 3 (M5)

貫通ボルト/ナット

ボルト3（M5×70）

ナット3（M5）

Pipe B

Tube B

パイプB

ELPFP14

Projector

Lens-side

Projector

Lens-side

Projector

Lens-side

Projector

Lens-side

Projector

Lens-side

Projector

Lens-side

Instruction manual

Mode d’emploi

取扱説明書

Pipe A

Tube A

パイプA

Penetrating screw and nut

Screw 3 (M5 x 70)

Nut 3 (M5)

Vis et écrou pénétrants

Vis 3 (M5 x 70)

Ecrou 3 (M5)

貫通ボルト/ナット

ボルト3（M5×70）

ナット3（M5）

Pipe B

Tube B

パイプB

ELPFP13

Instruction manual

Mode d’emploi

取扱説明書

Ornamental bush

Douille ornementale

漏斗

Ornamental bush

Douille ornementale

漏斗

ELPFP13/ELPFP14
