2.Follow the color-coding to position T568A or T568B wiring.

T568AT568B

Pin 1Pin 1White/GreenWhite/Orange

Pin 2Pin 2GreenOrange

Pin 3Pin 3White/OrangeWhite/Green

Pin 4Pin 4BlueBlue

Pin 5Pin 5White/BlueWhite/Blue

Pin 6Pin 6OrangeGreen

Pin 7Pin 7White/BrownWhite/Brown

Pin 8Pin 8BrownBrown

4.Follow the color sign to put the cap onto IDC.

6.Tie up the cable and finish.

Unshield

Shielded

connect the drain wire

to the shielded shell

www.equip-info.net

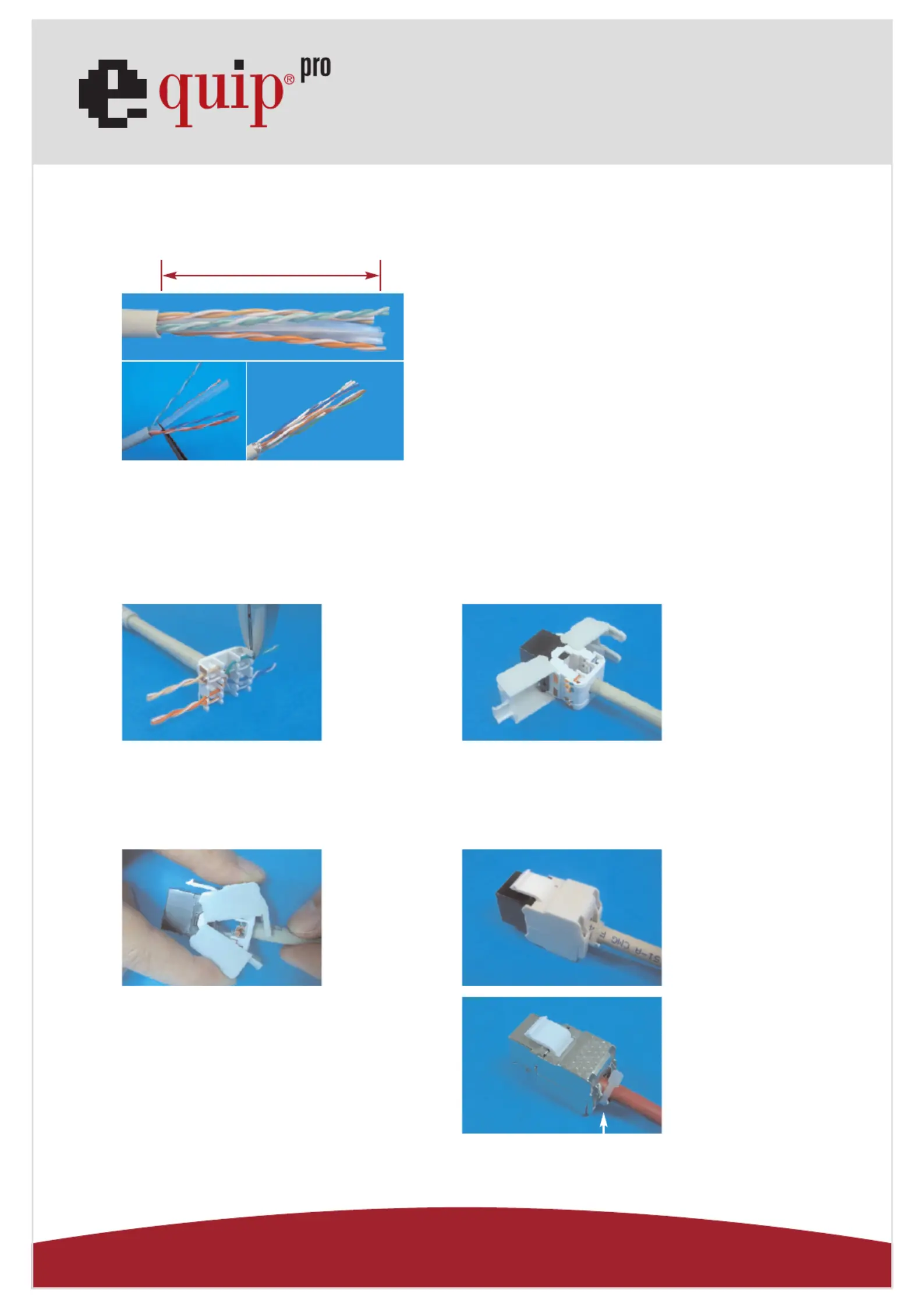

1.Strip approximately 40mm of the cable jacket.

3.Follow the cap color code to place the wires into

the cap slot. Make sure to keep the pairs twisted

as long as possible.

5.Lock the side caps with "CLICK" means

successful connection.

40mm

Drain wire

Cat.6 Keystone Jack tool less
